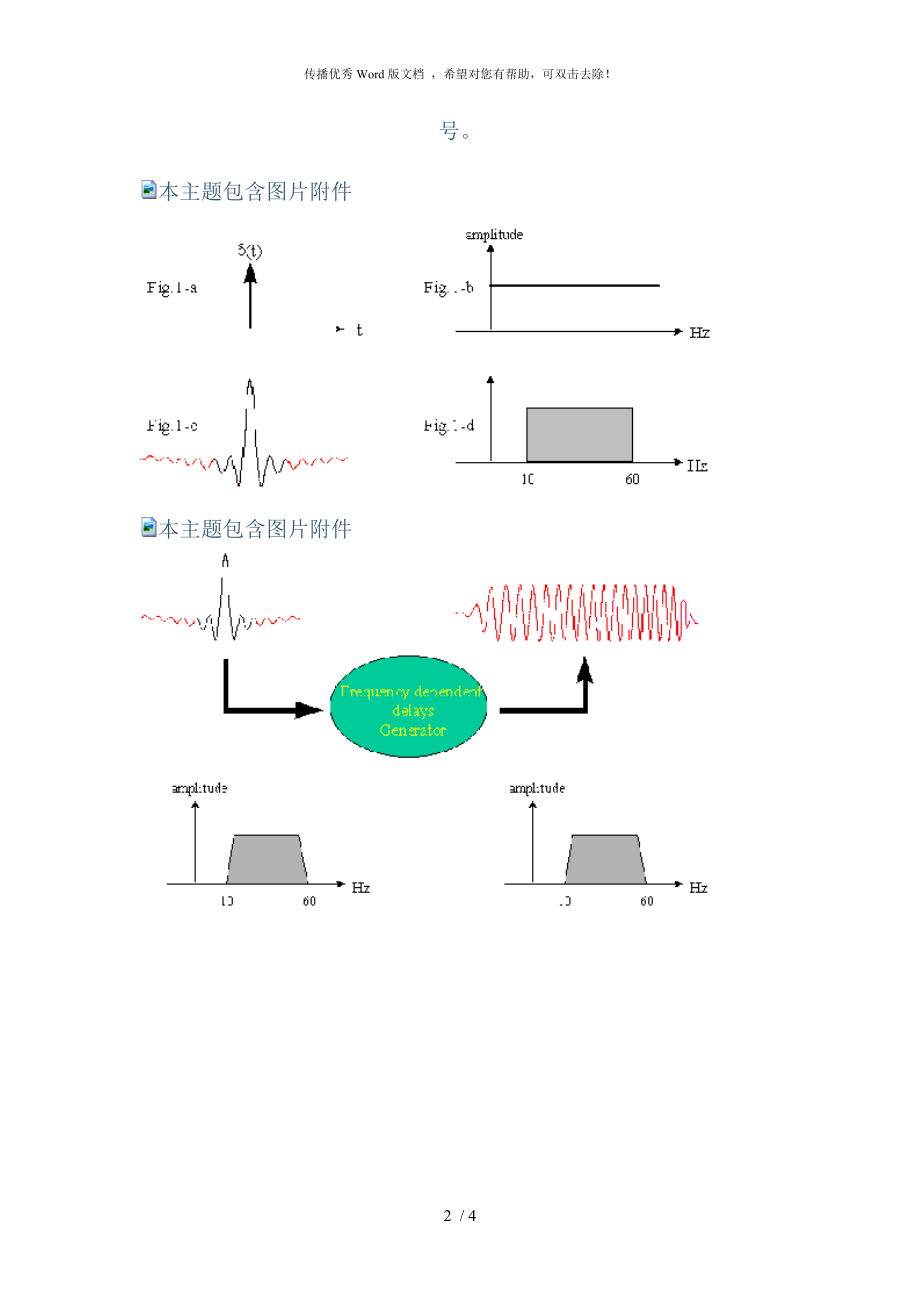

传播优秀Word版文档 ，希望对您有帮助，可双击去除！可控震源工作原理1.1 可控震源使用的信号地震勘探中的激发源能量既可以用振幅高度集中的信号（如：脉冲信号，在此通常指炸药），也可以用低振幅、长信号（如：可控震源）产生其实，可控震源重要是依赖长时间的振动激发，得到相对弱的地震信号可控震源另外一个重要特征就是激发源是有限带宽的信号另外，可控震源激发技术只产生需要频带内的信号，而脉冲震源，如：炸药生产的一部分频率在数据采集过程中是不予记录的图1 时间域与频率域内的脉冲信号与有限带宽信号脉冲来表示，即：一个振幅高度集中的信号在非常短的瞬间生成（图1-a），它的频谱中包含了所有的频率成分（图1-b）对于有限带宽信号而言，它只表示在有限带宽内（图1-c）在所展示的一个平坦的振幅谱（在图1-d）中只有10~60Hz的频率成分d炸药爆炸的过程可以用在可控震源中使用的信号大多形如图1-d1.2 如何生成一个有限带宽的震源信号如前所示，大多数信号具有有限带宽的特征，通过傅立叶变换可以得到如图1-c所示的时域上的信号但是一般如图1-c所示的振幅，在时域上的信号不能应用于可控震源，可控震源在激发时要求采用均衡振幅、长时间的信号。
为了能够使如图1-c所示的信号用于震源的激发，必须将该信号转化为均衡振幅、长时间的有限带宽信号采用频率延迟算子，就可以将短脉冲信号转化为长扫描信号实际上，在应用过程中，采用将短延迟用于低频、将中等水平的延迟用于中间频率、将长延迟用于高频的处理方法，就会得到一个均匀振幅、视频率从低频逐渐扫到高频结束这个信号看起来有些类似于正弦波，在可控震源中就称之为扫描信号图2 由短脉冲生成长扫描信号在图3中显示了扫描信号的合成过程各种不同频率成分、具有相同相位的正弦信号迭加后成为图3-a中的信号，经过不同的延迟算子迭加后，成为图3-b中的扫描信3 / 4号本主题包含图片附件 本主题包含图片附件 本主题包含图片附件 温馨提示：最好仔细阅读后才下载使用，万分感谢！。
