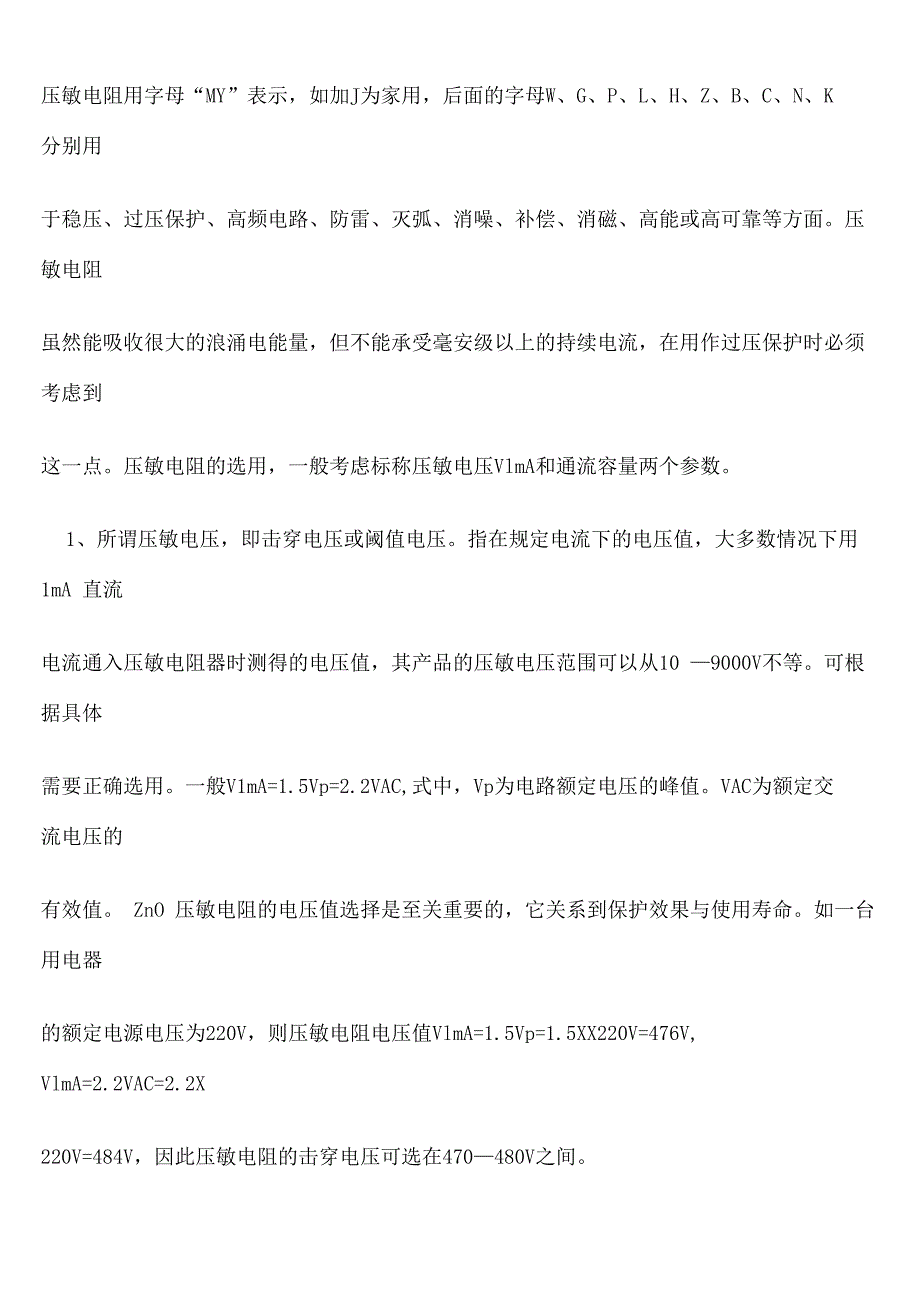

压敏电阻用字母“MY”表示，如加J为家用，后面的字母W、G、P、L、H、Z、B、C、N、K分别用于稳压、过压保护、高频电路、防雷、灭弧、消噪、补偿、消磁、高能或高可靠等方面压敏电阻虽然能吸收很大的浪涌电能量，但不能承受毫安级以上的持续电流，在用作过压保护时必须考虑到这一点压敏电阻的选用，一般考虑标称压敏电压VlmA和通流容量两个参数1、所谓压敏电压，即击穿电压或阈值电压指在规定电流下的电压值，大多数情况下用1mA 直流电流通入压敏电阻器时测得的电压值，其产品的压敏电压范围可以从10 —9000V不等可根据具体需要正确选用一般V1mA=1.5Vp=2.2VAC,式中，Vp为电路额定电压的峰值VAC为额定交流电压的有效值 ZnO 压敏电阻的电压值选择是至关重要的，它关系到保护效果与使用寿命如一台用电器的额定电源电压为220V，则压敏电阻电压值VlmA=1.5Vp=1.5XX220V=476V,VlmA=2.2VAC=2.2X220V=484V，因此压敏电阻的击穿电压可选在470—480V之间2、所谓通流容量，即最大脉冲电流的峰值是环境温度为25°C情况下，对于规定的冲击电流波形和规定的冲击电流次数而言，压敏电压的变化不超过±10％时的最大脉冲电流值。
为了延长 器件的使用寿命， ZnO 压敏电阻所吸收的浪涌电流幅值应小于手册中给出的产品最大通流量然而 从保护效果出发，要求所选用的通流量大一些好在许多情况下，实际发生的通流量是很难精确计算的，则选用2-20KA的产品如手头产品的通流量不能满足使用要求时，可将几只单个的压敏电 阻并联使用，并联后的压敏电不变，其通流量为各单只压敏电阻数值之和要求并联的压敏电阻伏安特性尽量相同，否则易引起分流不均匀而损坏压敏电阻压敏电阻的选用选用压敏电阻器前，应先了解以下相关技术参数：标称电压是指在规定的温度和直流电流下，压敏电阻器两端的电压值漏电流是指在25C条件下，当施加最大连续直流电压时，压敏电阻器 中流过的电流值等级电压是指压敏电阻中通过8／20等级电流脉冲时在其两端呈现的电压峰值通流量是表示施加规定的脉冲电流（8/20“s）波形时的峰值电流浪涌环境参数包括最大浪涌电流 Ipm（或最大浪涌电压Vpm和浪涌源阻抗Zo）、浪涌脉冲宽度Tt、相邻两次浪涌的最小时间间隔 Tm 以及在压敏电阻器的预定工作寿命期内，浪涌脉冲的总次数N等3.1 标称电压选取一般地说，压敏电阻器常常与被保护器件或装置并联使用，在正常情况下，压敏电阻器两端的直流或交流电压应低于标称电压，即使在电源波动情况最坏时，也不应高于额定值中选择的最大 连续工作电压，该最大连续工作电压值所对应的标称电压值即为选用值。
对于过压保护方面的应用，压敏电压值应大于实际电路的电压值，一般应使用下式进行选择：VmA=av / be式中：a为电路电压波动系数，一般取1.2； v为电路直流工作电压（交流时为有效值）；b为压敏电压误差，一般取0.85； e为元件的老化系数，一般取0.9；这样计算得到的VmA实际数值是直流工作电压的1. 5倍，在交流状态下还要考虑峰值，因此计算结果应扩大 1. 414 倍另外，选用时还必须注意：（1） 必须保证在电压波动最大时，连续工作电压也不会超过最大允许值，否则将缩短压敏电阻的使用寿命；(2) 在电源线与大地间使用压敏电阻时，有时由于接地不良而使线与地之间电压上升，所以 通常采用比线与线间使用场合更高标称电压的压敏电阻器 压敏电阻所吸收的浪涌电流应小于产品的最大通流量应用电路浪涌和瞬变防护时的电路对于压敏电阻的应用连接，大致可分为四种类型： 第一种类型是电源线之间或电源线和大地之间的连接，作为压敏电阻器，最具有代表性的使 用场合是在电源线及长距离传输的信号线遇到雷击而使导线存在浪涌脉冲等情况下对电子产品起 保护作用一般间接入压敏电阻器可对线间的感应脉冲有效，而与地间接入压敏电阻则对传 输线和大地间的感应脉冲有效。
若进一步将线间连接与线地连接两种形式组合起来，则可对浪涌脉 冲有更好的吸收作用第二种类型为负荷中的连接，它主要用于对感性负载突然开闭引起的感应脉冲进行吸收，以 防止元件受到破坏一般来说，只要并联在感性负载上就可以了，但根据电流种类和能量大小的不 同，可以考虑与R-C串联吸收电路合用第三种类型是接点间的连接，这种连接主要是为了防止感应电荷开关接点被电弧烧坏的情况 发生，一般与接点并联接入压敏电阻器即可第四种类型主要用于半导体器件的保护连接，这种连接方式主要用于可控硅、大功率三 极管等半导体器件，一般采用与保护器件并联的方式，以限制电压低于被保护器件的耐压等级，这对半导体器件是一种有效的保护4 氧化锌压敏电阻存在的问题现有压敏电阻在配方和性能上分为相互不能替代的两大类：4.1 高压型压敏电阻高压型压敏电阻，其优点是电压梯度高（100〜250V/mm）、大电流特性好（V10kA/VlmAW1.4）但仅对窄脉宽（2Wms）的过压和浪涌有理想的防护能力，能量密度较小，（50〜300） J/cm34.2 高能型压敏电阻高能型压敏电阻，其优点是能量密度较大（300J/cm3〜750J/cm3）,承受长脉宽浪涌能力强，但电压梯度较低（20V/mm〜500V/mm），大电流特性差（V10kA/VlmA〉2.0）。
这两种配方的性能差别造成了许多应用上的“死区”，在10kV电压等级的输配电系统中广泛采用了真空开关，由于它动作速度快、拉弧小，会在操作瞬间造成极高过压和浪涌能量，如果 选用高压型压敏电阻加以保护（如避雷器），虽然它电压梯度高、成本较低，但能量容量小，容易 损坏；如果选用高能型压敏电阻，虽然它能量容量大，寿命较长，但电压梯度低，成本太高，是前者的5〜13倍在中小功率变频电源中，过压保护的对象是功率半导体器件，它对压敏电阻的大电流特 性和能量容量的要求都很严格，而且要同时做到元件的小型化高能型压敏电阻在能量容量上可以 满足要求，但大电流性能不够理想，小直径元件的残压比较高，往往达不到限压要求；高压型压敏 电阻的大电流特性较好，易于小型化，但能量容量不够，达不到吸能要求中小功率变频电源在这 一领域压敏电阻的应用几乎还是空白压敏电阻参数（压敏电阻的主要参数）1.标称电压（V）：指通过1mA直流电流时压敏电阻器两端的电压值压敏电阻参数（压敏电阻的主要参数）2.电压比：指压敏电阻器的电流为1mA时产生的电压 值与压敏电阻器的电流为 0.1mA 时产生的电压值之比压敏电阻参数（压敏电阻的主要参数）3.最大限制电压（V）：指压敏电阻器两端所能承受的最 高电压值。
压敏电阻参数（压敏电阻的主要参数）4. 残压比：通过压敏电阻器的电流为某一值时，在它 两端所产生的电压称为这一电流值的残压残压比则是残压与标称电压之比压敏电阻参数（压敏电阻的主要参数）5.通流容量（kA）：通流容量也称通流量，是指在规定 的条件（规定的时间间隔和次数，施加标准的冲击电流）下，允许通过压敏电阻器上的最大脉冲（峰 值）电流值压敏电阻参数（压敏电阻的主要参数）6.漏电流（mA）：漏电流也称等待电流，是指压敏电阻 器在规定的温度和最大直流电压下，流过压敏电阻器电流压敏电阻参数（压敏电阻的主要参数）7.电压温度系数:指在规定的温度范围（温度为20°C〜 70°C）内，压敏电阻器标称电压的变化率，即在通过压敏电阻器的电流保持恒定时，温度改变1°C 时， 压敏电阻器两端电压的相对变化压敏电阻参数（压敏电阻的主要参数）8. 电流温度系数：指在压敏电阻器的两端电压保持恒 定时，温度改变l°c时，流过压敏电阻器电流的相对变化压敏电阻参数（压敏电阻的主要参数）9. 电压非线性系数：指压敏电阻器在给定的外加电压 作用下，其静态电阻值与动态电阻值之比压敏电阻参数（压敏电阻的主要参数）10. 绝缘电阻：指压敏电阻器的引出线（引脚）与电阻体 绝缘表面之间的电阻值。
压敏电阻参数（压敏电阻的主要参数）11.静态电容量（PF）:指压敏电阻器本身固有的电容 容量压敏电阻器简称VSR,是一种对电压敏感的非线性过电压保护半导体元件它在电路中用文 字符号“ RV ”或“R”表示，图1-21是其电路图形符号用1-21 斥敏电.阻器的电路图形符号（一）压敏电阻器的种类压敏电阻器可以按结构、制造过程、使用材料和伏安特性分类1．按结构分类 压敏电阻器按其结构可分为结型压敏电阻器、体型压敏电阻器、单颗粒层压 敏电阻器和薄膜压敏电阻器等结型压敏电阻器是因为电阻体与金属电极之间的特殊接触，才具有了非线性特性，而体型压 敏电阻器的非线性是由电阻体本身的半导体性质决定的2．按使用材料分类 压敏电阻器按其使用材料的不同可分为氧化锌压敏电阻器、碳化硅压敏 电阻器、金属氧化物压敏电阻器、锗（硅）压敏电阻器、钛酸钡压敏电阻器等多种3．按其伏安特性分类 压敏电阻器按其伏安特性可分为对称型压敏电阻器（无极性）和非对 称型压敏电阻器（有极性）二）压敏电阻器的结构特性与作用1．压敏电阻器的结构特性 压敏电阻器与普通电阻器不同，它是根据半导体材料的非线性特 性制成的图 1-22 是压敏电阻器外形，其内部结构如图1-23 所示。
I 22压缢电鶴SIP卜幣引线图143压敏电阻器的内部结构普通电阻器遵守欧姆定律，而压敏电阻器的电压与电流则呈特殊的非线性关系当压敏电阻 器两端所加电压低于标称额定电压值时，压敏电阻器的电阻值接近无穷大，内部几乎无电流 流过当压敏电阻器两端电压略高于标称额定电压时，压敏电阻器将迅速击穿导通，并由高 阻状态变为低阻状态，工作电流也急剧增大当其两端电压低于标称额定电压时，压敏电阻 器又能恢复为高阻状态当压敏电阻器两端电压超过其最大限制电压时，压敏电阻器将完全 击穿损坏，无法再自行恢复2．压敏电阻器的作用与应用 压敏电阻器广泛地应用在家用电器及其它电子产品中，起过电 压保护、防雷、抑制浪涌电流、吸收尖峰脉冲、限幅、高压灭弧、消噪、保护半导体元器件 等作用图 1-24 是压敏电阻器的典型应用电路RJVDIFU IA图1-24压徽电阻器的典礙应用电賂720¥VD2、i-2«0VVD4-£l（三）压敏电阻器的主要参数压敏电阻器的主要参数有标称电压、电压比、最大控制电压、残压比、通流容量、漏电流电压温度系数、电流温度系数、电压非线性系数、绝缘电阻、静态电容等1．压敏电压：所谓压敏电压，即击穿电压或阈值电压。
指在规定电流下的电压值，大多数 情况下用1mA直流电流通入压敏电阻器时测得的电压值，其产品的压敏电压范围可以从10 -9000V不等可根据具体需要正确选用一般V1mA=1.5Vp=2.2VAC,式中，Vp为电路额定 电压的峰值 VAC 为额定交流电压的有效值 ZnO 压敏电阻的电压值选择是至关重要的，它 关系到保护效果与使用寿命如一台用电器的额定电源电压为220V，则压敏电阻电压值 VlmA=1.5Vp=1.5X1.414X220V=476V,VlmA=2.2VAC=2.2X220V=484V，因此压敏电阻的击穿 电压可选在470-480V之间MYG05K规定通过的电流为0.1mA, MYG07K、MYG10K、MYG14K、 MYG20K标称电压是指通过1mA直流电流时，压敏电阻器两端的电压值2．最大允许电压(最大限制电压)：此电压分交流和直流两种情况，如为交流，则指的是 该压敏电阻所允许加的交流电压的有效值，以ACrms表示，所以在该交流电压有效值作用下 应该选用具有该最大允许电压的压敏电阻，实际上V1mA与ACrms间彼此是相互关联的，知 道了前者也就知道了后者，不过ACrms对使用者更直接，使用者可根据电路工作电压，可以 直接按ACrms来选取合适的压敏电阻。
在交流回路中，应当有：min(UlmA) 2(2.2~2.5)Uac, 式中Uac为回路中的交流工作电压的有效值上述取值原则主要是为了保证压敏电阻在电源 电路中应用时，有适当的安全裕度对直流而言在直流回路中，应当有：min(UlmA) 2(1.6〜 2)Udc,式中Ude为回路中的直流额定工作电压在交流回路中，应当有：min(U1mA) 2(2.2〜2.5) Uac,式中Uac为回路中的交流工作电压的有效值上述取值原则主要是为了保证压敏 电阻在电源电路中应用时，有适当的安全裕度在信号回路中时，应当有:min(U1mA)2(1.2~1.5) Umax，式中Umax为信号回路的峰值电压压敏电阻的通流容量应根据防雷电路的设计 指标来定一般而言，压敏电阻的通流容量要大于等于防雷电路设计的通流容量3.通流容量：所谓通流容量，即最大脉冲电流的峰值是环境温度为25°C情况下，对于规定 的冲击电流波形和规定的冲击电流次数而言，压敏电压的变化不超过± 10％时的最大脉冲 电流值为了延长器件的使用寿命，ZnO压敏电阻所吸收的浪涌电流幅值应小于手册中给出 的产品最大通流量然而从保护效果出发，要求所选用的通流量大一些好。
在许多情况下， 实际发生的通流量是很难精确计算的简单的讲-通流容量也称通流量，是指在规定的条件（以规定的时间间隔和次数，施加标准的冲击电流）下，允许通过压敏电阻器上的最大脉冲 （峰值）电流值一般过压是一个或一系列的脉冲波实验压敏电阻所用的冲击波有两种， 一种是为8/20》s波，即通常所说的波头为8p s波尾时间为20》s的脉冲波，另外一种为 2ms 的方波，如下图所示：4．最大限制电压： 最大限制电压是指压敏电阻器两端所能承受的最高电压值，它表示在规 定的冲击电流Ip通过压敏电阻时次两端所产生的电压此电压又称为残压，所以选用的压敏 电阻的残压一定要小于被保护物的耐压水平Vo,否则便达不到可靠的保护目的，通常冲击电 流Ip值较大，例如2.5A或者10A，因而压敏电阻对应的最大限制电压Vc相当大，例如 MYG7K471 其 Vc=775（Ip=10A 时）5.最大能量（能量耐量）：压敏电阻所吸收的能量通常按下式计算W=kIVT（J）其中I——流过压敏电阻的峰值V——在电流I流过压敏电阻时压敏电阻两端的电压T——电流持续时间k——电流I的波形系数对：2ms 的方波 k=18/20》 s 波 k=1.410/1000》 s k=1.4压敏电阻对2ms方波,吸收能量可达330J每平方厘米;对8/20》s波，电流密度可达2000A每立方厘米，这表明他的通流能力及能量耐量都是很大的一般来说压敏电阻的片径越大，它的能量耐量越大，耐冲击电流也越大，选用压敏电阻 时还应当考虑经常遇到能量较小、但出现频率次数较高的过电压，如几十秒、一两分钟出现 一次或多次的过电压，这时就应该考虑压敏电阻所能吸收的平均功率。
6.电压比：电压比是指压敏电阻器的电流为1mA时产生的电压值与压敏电阻器的电流为0.1mA 时产生的电压值之比7．额定功率： 在规定的环境温度下所能消耗的最大功率8．最大峰值电流 一次：以 8/20》 s 标准波形的电流作一次冲击的最大电流值，此时压敏电 压变化率仍在±10%以内2 次：以8/20》 s 标准波形的电流作两次冲击的最大电流值，两次 冲击时间间隔为 5 分钟，此时压敏电压变化率仍在±10%以内9．残压比： 流过压敏电阻器的电流为某一值时，在它两端所产生的电压称为这一电流值为 残压残压比则的残压与标称电压之比10．漏电流： 漏电流又称等待电流，是指压敏电阻器在规定的温度和最大直流电压下，流 过压敏电阻器的电流11.电压温度系数：电压温度系数是指在规定的温度范围（温度为20~70°C ）内，压敏电阻 器标称电压的变化率，即在通过压敏电阻器的电流保持恒定时，温度改变1°C时压敏电阻两 端的相对变化12．电流温度系数： 电流温度系数是指在压敏电阻器的两端电压保持恒定时，温度改变 1C 时，流过压敏电阻器电流的相对变化Vc (+S5"C> -Vc (+25°€) I X — X ]00%Vc C+25t) 6013．电压非线性系数： 电压非线性系数是指压敏电阻器在给定的外加电压作用下，其静态电阻值与动态电阻值之比。
14．绝缘电阻： 绝缘电阻是指压敏电阻器的引出线（引脚）与电阻体绝缘表面之间的电阻值。
