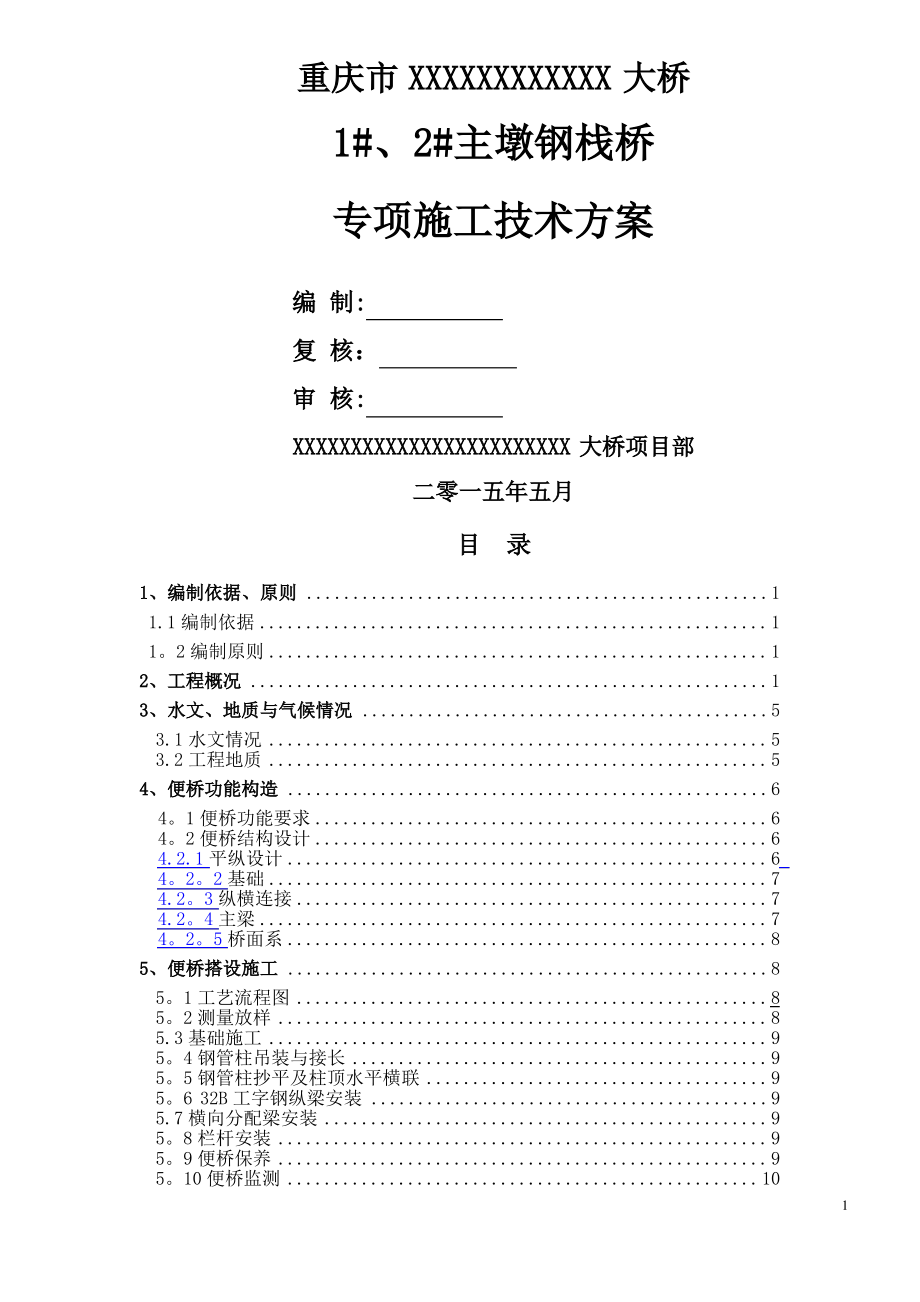

重庆市重庆市 XXXXXXXXXXXXXXXXXXXXXXXX 大桥大桥1#1#、2#2#主墩钢栈桥主墩钢栈桥专项施工技术方案专项施工技术方案编编 制制:复复 核：核：审审 核核:XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX 大桥项目部大桥项目部二零一五年五月二零一五年五月目目录录1 1、编制依据、原则、编制依据、原则.11.1 编制依据.112 编制原则.12 2、工程概况、工程概况.13 3、水文、地质与气候情况、水文、地质与气候情况.53.1 水文情况.53.2 工程地质.54 4、便桥功能构造、便桥功能构造.641 便桥功能要求.642 便桥结构设计.64.2.1 平纵设计.642 基础.74.23 纵横连接.74.24 主梁.745 桥面系.85 5、便桥搭设施工、便桥搭设施工.851 工艺流程图.852 测量放样.85.3 基础施工.954 钢管柱吊装与接长.955 钢管柱抄平及柱顶水平横联.956 32B 工字钢纵梁安装.95.7 横向分配梁安装.958 栏杆安装.959 便桥保养.9510 便桥监测.1016 6、便桥拆除方案、便桥拆除方案.106.1 拆除时间.106.2 施工流程.106.3 拆除施工工艺.116.4 拆除注意事项.117 7、便桥工程数量、便桥工程数量.118 8、主要施工机械设备、主要施工机械设备.129 9、施工计划安排、施工计划安排.121010、施工人员、施工人员.121111、便桥施工安全质量技术措施、便桥施工安全质量技术措施.1311.1 施工焊接.1311。
2 起重吊装.13112 高处作业.13附件：附件：1 1、2#2#主墩人行钢栈桥受力计算主墩人行钢栈桥受力计算.151521 1、编制依据、原则、编制依据、原则1 11 1、编制依据、编制依据（1）xxxxxxxxxxxxxxxxx 招标文件、补遗书，施工合同等资料2）xxxxxxxxxxxxxxxxx 两节段施工图设计文件.（3）国家和交通部现行有关设计、施工规范及标准4）业主及监理有关文件要求5）施工现场调查所获取的有关资料6）我单位同类或类似工程的施工经历1.21.2、编制原则、编制原则（1）按照招标文件及施工合同的各项条款要求，实质性响应业主的指令和要求2）在满足要求的基础上坚持技术先进、管理科学、经济实用的原则3）根据工程实际情况，围绕工程重点，周密部署，合理安排施工顺序4）做好环境保护，减少因施工对当地带来的一切干扰.2 2、工程概况、工程概况xxxxxxxxxxxxxxxxx 工程位于云阳县养鹿镇.南接养渠路，北接养桐路库周交通工程桥梁跨越彭溪河，主跨为 83m+150m+83m 预应力连续刚构，引桥为 125m 预应力砼箱梁,桥梁全长 354 米，桥宽 9 米1、2主墩采用双薄壁墩，墩高分辨为 50 米/47米,3过渡墩采用实心薄壁墩，墩高 19 米。
基础采用群桩结构,两岸桥台均采用重力式桥台根据重庆市云阳县交通有限公司要求,该栈桥只考虑混凝土泵管架设及施工人员通行，钢筋临时堆放及车辆掉头场地另行考虑，设计按照限载2T 计算栈桥采用C25 混凝土基础，14墩钢管柱为2736mm 钢管柱,5墩钢管柱为3256mm 钢管柱，柱顶横梁 32b 工字钢，纵梁 32b 工字钢，桥面横梁采用 14工字钢，桥面采用 5mm 花纹防滑钢板铺面，护栏采用483.5mm 钢管桥面宽 2.5m，最大跨径 115m.考虑到墩柱与河岸的连接及工字钢的最大利用,大部分墩柱采用斜交3（图（图 1 1新建栈桥平面布置图）新建栈桥平面布置图）图图 2 12 1墩栈桥布置图）墩栈桥布置图）（图（图 3 2#3 2#墩栈桥布置图）墩栈桥布置图）43 3、水文、地质与气候情况、水文、地质与气候情况3.13.1 水文水文桥位区跨越的彭溪河为长江水系一级支流小江河的次级支流，与三峡水库水位联系密切.三峡水库成库后，彭溪河水位明显受三峡水库水位的影响三峡水库正常蓄水位 175m（吴淞高程)时的运行情况:汛期（6 月中旬9 月底)水库限制水位为 145m,以便洪水来临时拦截洪水图（图 4 4历年水位图历年水位图)3.23.2 工程地质工程地质桥址区位于构造剥蚀低山谷地地貌区，跨越彭溪河,河流在桥位区由北西向南东流过.勘察时彭溪河河面宽约 150m,水深 1012 m，水流较平缓，河岸较平直。
云阳岸岸坡下部较陡、上部较缓下部总体坡角 42，坡向 54，上部坡顶地势开阔平缓,坡向 85，坡角10左右斜坡多基岩裸露，仅在上部平缓地带发布土体，有2 条公路通过该斜坡，局部地段由于公路切破形成高 5-8m 的人工岩质边坡地面标高 150.0022450m，高差约 74.00m开县岸岸坡向 234，总体坡角 25,为单斜坡,多基岩出露，局部段存在砂岩小陡崖，高 510m;由于岩体卸荷裂隙发育，在斜坡平缓段分布有崩坡积块石斜坡中部局部残留有古河床堆积卵石土在斜坡下部靠平缓地带分布有冲洪积砂土，厚约 2.0m,斜坡上有乡村公路蜿蜒通过据地面调查及钻孔揭露，结合区域地质资料,桥址区出露地层岩性主要有第四系冲洪积砂土（Q4al+pl）、残坡积粉质粘土（Q4el+dl)、崩坡积块碎石土(Q4e+dl)、第四系人工堆积填筑土（Q4me）,基岩为侏罗系中统沙溪庙组（J2s）砂岩、泥岩4 4、栈桥功能构造、栈桥功能构造4 41 1 栈桥功能要求栈桥功能要求该栈桥主要作为 1、2主墩施工人员、混凝土输送泵管主要通道，受到流水冲击的作用,因此栈桥必须满足以下要求:（1）在工作状态下，栈桥应满足施工人员安全性和适用性要求，并具有足够的安全储备。
2）在非工作状态下,栈桥停止施工人员通行，此时栈桥应能满足整体安全性的要求，允许出现局部可修复的损坏.（3）在栈桥施工状态下，栈桥应满足自身施工过程的安全，但6 级风以上时，应停止栈桥施工4）在工作状态下，靠近主墩墩柱侧上下人行通道要搭设在施工便桥上,并满足足够的5安全2 2 栈桥结构设计栈桥结构设计4 41 1 平纵设计平纵设计(1)1#墩栈桥长度 53.55m，设计桥面高程为 177157m，栈桥桥面宽 2.5m,栈桥轴线距位于主线桥右幅,按 5 跨连续梁设计.墩顶横梁 32B 工字钢正交间距为 1.6m，斜交最大间距为 234m,受力计算按照 2.34m 进行验算2）2主墩至岸边栈桥长度 57.7m 桥面设计高程为 177063m栈桥桥面宽 25m,栈桥轴线距位于主线桥右幅，按 5 跨连续梁设计墩顶 32B 工字钢横梁正交间距为 1.8m，斜交最大间距为 2.34m.（图（图 5 514#14#墩柱栈桥剖面图）墩柱栈桥剖面图）(图图 6 65#5#墩栈桥剖面图）墩栈桥剖面图）4 42 2 基础基础（1）1#主墩栈桥基础采用 C25 钢筋混凝土，断面尺寸 1.01.0m，14墩墩柱为2736mm 钢管桩，5墩墩柱为3256mm 钢管桩,每排 2 根钢管桩.桥头采用 C25 钢筋混凝土桥台。
栈桥桩根据不同的地质条件深度选择不同的桩底标高，地基承载力不小于 150KPa2)2#主墩栈桥基础采用 C25 钢筋混凝土，14#墩墩柱为2736mm 钢管桩,5墩墩柱为3256mm 钢管桩,每排 2 根钢管桩桥头采用 C25 钢筋混凝土桥台栈桥桩根据不同的地质条件深度选择不同的桩底标高,地基承载力不小于 150KPa4.2.34.2.3 钢管柱横向连接钢管柱横向连接钢管桩顶横梁每排用 32b 工字钢承重梁，钢管桩间下横梁,横、斜撑用 14槽钢连接，斜撑的竖向高度不大于 9m考虑到洪水期间水流对钢管柱冲刷，在便桥上、下游用直径 20mm钢丝绳对钢管柱进行牵引锚固于河床边缘4.24.24 4 主梁主梁（1 1）2 25m5m 宽栈桥宽栈桥纵向主梁采用 32b 工字钢结构，横向间距 180cm 布置.两排工字钢间按纵向 3.0m 间距用25mm 钢筋连接联结成整体，增加纵梁整体稳定在墩柱上预埋钢板与栈桥工字钢焊接成整体.（1）1#墩栈桥 2 排工字钢横向间距组合：35+1.8+35=250cm2）2墩栈桥 2 排工字钢横向间距组合：35+18+35=250cm图图 7 7 纵梁横向工字钢间钢筋连接纵梁横向工字钢间钢筋连接)4.2 4.2。
5 5 桥面系桥面系6（1）栈桥面横向铺 14 工字钢作为分配横梁，纵向间距 70cm，14工字钢上纵向焊接 5条直径 28mm 钢筋，横向间距 50cm，之上铺设一层 5mm 厚花纹钢板.（2）护栏竖杆用483.5mm 钢管焊接，纵向每 1.8m 设置一道焊接在桥面系横梁上,高度 12m，水平横联用4835mm 钢管，竖向间距 50cm 一道,一共 2 道.5 5、栈桥搭设施工、栈桥搭设施工5 51 1 工艺流程图工艺流程图5.25.2 测量放样测量放样钢管桩准基础开挖测量放样根据现场实际原地面标高进行复测,计算出每个基础及钢管柱的坐标,开工前进行实地放样基坑开挖完成后在进行复测.5 53 3 基础施工基础施工基础混凝土浇准备工作根据测量放样，采用挖掘机配合人工开挖方式进行基坑开完，基础必须在坚硬岩面或者测标高钢管桩安装达到设计的150KPa承载力才能浇筑C25钢筋混凝土，钢筋采用16钢筋网片，间距2525cm，基础顶面预埋 5050*1.2cm 钢板连接钢管柱螺栓及法兰盘，以便钢管柱安装连接架设 32b 工字钢柱顶横梁5 54 4 钢管桩吊装与接长钢管桩吊装与接长钢管桩采用成品出厂螺旋钢管，单节长度 6.0m，钢管桩用货车运到栈桥前段接长,用吊纵梁32B工字钢吊车或塔吊起吊接长，接长位置需在起吊范围内。
吊装时由专人指挥钢管桩接口采用开 60度坡口单面焊，沿焊口四周均分贴焊 814 块工字钢101512cm 钢板，钢管桩接长需确保焊接牢桥面固,线型顺直，吊耳焊接牢固以满足施工要求钢管柱内填砂冲水密实5 5 钢管桩抄平及柱顶水平横联钢管桩抄平及柱顶水平横联安装护栏钢管桩安装好后，按设计标高抄平，焊接16a 槽钢下横联及连接斜撑，钢管柱桩顶横向进行下一跨开 25cm 宽，深 32cm 槽口，然后用吊车安上 32b 工字钢32b 工字钢嵌入钢管桩焊接一体工字钢底钢管两侧用 14mm 厚钢焊接加劲牛腿6 32b6 32b 纵梁安装纵梁安装32b 工字钢采用吊车或塔吊吊装，安装前在 32B 工字钢横梁上测量放样定出工字钢位置，沿一边焊接 10槽钢做定位板,用吊车或塔吊安装就位,全部安装到位后，纵向每两片工字钢间用25mm 钢筋连接,纵向间距 1.5m5.75.7 横向分配梁安装及桥面横向分配梁安装及桥面纵梁 32b 工字钢安装完成后，按照纵向 70cm 净间距铺设 14工字钢，机械吊装到位人工配合铺设，并与纵梁焊接成整体桥面铺设一层 5mm 后花纹钢管，与桥面横向 14#工字钢分配梁焊接成一个整体。
75 58 8 栏杆安装栏杆安装完成面板铺设后需及时进行两边安全护栏焊接,栈桥两侧均设置栏杆，护栏高 1.2m,纵向间距 5m,竖杆用48*35mm 焊管，每1.8m 设置一道焊接在桥面系横梁上，水平横联采用两道483.5mm 钢管栈桥栏杆通过粉刷红白颜色油漆.两侧栏杆全部挂密目网进行封闭.5 59 9 栈桥保养栈桥保养由于栈桥需使用 10 个月时间，必要的维护是维持栈桥使用寿命的有力保障，应定期对栈桥进行全方位的检查和保养,以确保栈桥的使用安全具体的维护项目包括以下几点：（1)做好施工监控，经常测量钢管桩的标高，保证相邻钢管桩基之间的相对沉降小于 2cm,如果出现相对沉降超限时，应停止施工，采取措施（如垫小钢板抬高工字钢，但应保证其与桁架和桩端横梁的连接）来减小相对沉降量；（2)长期观测栈桥钢管桩的冲刷情况，对于冲刷过大的位置采用抛砂袋、片石的办法进行维护；（3）定期检查各钢结构的焊接部位情况,发现焊缝有开裂现象及时停止使用,安排人员进行加固补焊；（4）对栈桥面板发生翘曲或损坏的部位，及时修复或更换5）栈桥两边设置警示灯及照明装置5.105.10 栈桥监测栈桥监测（1）项目部确定由测量工程师对栈桥的平面位置,沉降量进行观测定期观测，（2）对每一根钢管柱进行平面位置及沉降量的观测，沉降量包括相对沉降量及总体沉降量的观测.(3)栈桥初运行阶段，对水平位移、沉降、焊缝进行观测,17 天每天观测一次，814 天每两天观测一次，1530 天每星期观测一次，之后每半个月观测一次.6 6、栈桥拆除方案、栈桥拆除方案6.16.1 拆除时间拆除时间栈桥拆除时间安排在 2016 年 5 月份开始，到 2016 年 6 月份全部拆除完成.6.26.2 施工流程施工流程桥面系割除分布梁拆除工字纵梁拆卸平板车转运86 6。
3 3 拆除施工工艺拆除施工工艺拆除方向河岸向墩柱一侧开始逐跨拆除栈桥拆除顺序由上至下进行,起重设备用吊车或塔吊1）桥面系割除栏杆、14 工字钢利用人工配合氧焊切割除后,吊装上平板车转运到回收场2）工字钢纵梁拆卸14 工字钢分布梁拆除后,进行 32b 工字钢纵梁拆卸.工字钢纵梁从桥墩向河岸方向拆除,工字钢用平板车运回岸上3）钢管桩拆除工字钢纵梁拆除后，割除钢管桩顶面工字钢横梁及下横联，与基础混凝土连接部分采用氧焊切割并利用平板车通过栈桥转运到岸上4 4 拆除注意事项拆除注意事项(1）栈桥上部钢材在拆卸过程中，避免掉入河底2)施工人员须严格遵照水上施工安全规定进行施工7 7、栈桥工程数量、栈桥工程数量栈桥主要工程数量表序号1234横联拆割钢管桩拔除第一跨拆除完毕下一跨拆除项目名称基础 C25 混凝土12mm 预埋钢板325*8mm 螺旋钢管273*5mm 螺旋钢管32B 工字钢单位1栈桥数量2栈桥数量m3块mmm29.530481361053282247134118备注7070mm95678914 工字钢5mm 厚花纹钢板48*3.5mm 钢管栏杆L50505mm 角钢25mm 钢筋mm2mmm21012791.2124。
833396267.688206145151.71210179.864145.39015*30cm30*30cm1012mm 钢管柱连接钢板块111216mm 钢筋14#槽钢mm以上数据为图纸计算数量,以现场实际发生为准.8 8、主要施工机械设备、主要施工机械设备主要机械设备表主要机械设备表名称吊车平板车氧割设备电焊机9 9、施工计划安排、施工计划安排按照养鹿小江大桥总体工期安排,结合现有的施工能力，考虑天气等因素的影响，栈桥计划在 45 天内建成工程量110.51m计划开始时间2015 年 6 月 1 日计划完成时间2015 年 7 月 15 日型号QUY2010t套直流焊机数量1 台1 台2 套3 台栈桥拆除计划从 2016 年 5 月开始,到 2016 年 6 月底栈桥全部拆除完毕1010、施工人员、施工人员栈桥主要施工人员数量表序 号12345工 种焊工起重工(兼指挥）普工电工机修工人 数51211进场时间已进场已进场已进场已进场已进场10678910机械工吊车司机测量人员技术员安全员11211已进场已进场已进场已进场已进场1111、栈桥施工安全质量技术措施、栈桥施工安全质量技术措施11.111.1 施工焊接施工焊接(1）电焊机安设在干燥的地点,周围严禁存放易燃、易爆物品。
电焊机设置单独的开关箱,作业时穿戴防护用品,施焊完毕，拉闸上锁遇下雨天气，应停止露天作业操作人员应站在绝缘胶板上2）在工字钢、钢管桩、桥面上焊接操作时,必须系好安全带焊接带电设备时,必须先切断电源.焊把线、地线不得与钢丝绳、各种管道、金属构件等接触，不得用这些物件代替接地线更换场地，移动电焊机时，必须切断电源，检查现场，清除焊渣3)乙炔瓶采用定型产品，必须备有灵敏可靠的防止回火的安全装置乙炔瓶与氧气瓶不得同放一处,距易燃易爆品不得少于 10m严禁用明火检验是否漏气，防止火花和锋利物件碰撞胶管.气焊枪点火时应按“先开乙炔、先关乙炔”的顺序作业氧气瓶设有防震胶圈，并旋紧安全帽,避免碰撞、剧烈震动和强烈阳光暴晒点火时焊枪不得对人,正在燃烧的焊枪不得随意乱放施焊完毕,将氧气阀门关好，拧紧安全罩11112 2 起重吊装起重吊装（1）吊装作业派专人统一指挥，吊装作业前必须严格检查起重设备各部件及钢丝绳的可靠性和安全性，并进行试吊；（2)各种起重机具不得超负荷使用；作业中遇有停电或其他特殊情况，应将重物落至地面，不得悬在空中回转半径内不得有障碍物，不得站人3)吊起重物时，应先将重物吊离地面 10cm 左右，检查制重物绑扎的牢固程度,确认情况正常后，方可继续工作。
作业中不得悬吊重物行走，吊装的物体下严禁站人.（4）起升或降下重物时，速度要均匀、平稳,保持机身的稳定,防止重心倾斜雨天停止作业5）在吊钢管桩、工字钢等物品时，应防止钢管桩滚动、滑落,工字钢倾倒.11.311.3 高处作业高处作业（1）从事高处作业的人员应定期体检凡患有高血压、低血压、癫痫病、贫血、弱视以及其它不适合高处作业的疾病者，不得从事高处作业严禁酒后作业高处作业时必须穿防11滑鞋，系安全绳2）施工作业人员应从人行爬梯上下作业平台，不得沿工字钢、钢管进行攀登，也不得利用吊车或打桩用锤头进出打桩架及其他作业面.(3）上下栈桥时必须使用稳固的爬梯，且不得手持器物爬梯应设防护栏，使用前应检查，底部应坚实，梯子上端应有固定措施，可用铁丝绑扎在桥面板结构上，爬梯不得有缺档.(4）做好临边防护，栈桥施工完一孔栏杆需及时安装一孔,以防止人员、汽车坠落，也可防止各种材料、工具等物体坠落伤人5）高处作业所用的工具、材料应堆放在平稳、牢固的地方,并不得聚集堆放小型工具应随时放入工具袋，严禁抛掷.(6）在进行分配梁、工字钢拼装时，作业人员必须佩带安全带、救生衣等防护设施1 1、2 2主墩人行钢栈桥受力计算主墩人行钢栈桥受力计算一、栈桥荷载取值一、栈桥荷载取值根据现场施工需要，栈桥承受荷载主要包括栈桥材料自重荷载 q，施工人员通行（限载15 人)及混凝土泵管通行 P，为简便计算方法，栈桥受力按照集中荷载计算,以单片工字钢受力情况考虑 q、P 值：（一）（一）、恒载、恒载1、主梁采用 2 根 I32B 工字钢，横向间距 1。
6m，Ix=11626cm4 d=11.5mm 截面面积 7352cm2 Wx=7267cm3 Sx=4261cm3 Iy=4838cm4q=5771kg/m荷载 q=577110100021.15 KN/mP 值：按 2 吨计算,考虑荷载的不均匀受力，单片工字钢 P=20KN/09/2=11.11 KN2、横梁选用 14 工字钢，纵向间距 0.7m，Ix=712cm4d=55mm 截面面积 215cm2Wx=101.7cm3Sx=584cm3Iy=64.3cm4q=16.88kg/m荷载 q=16.880.72.510100006 KN/m3、墩顶横梁采用 1 根 32B 工字钢Ix=11626cm4 d=115mm 截面面积 7352cm2 Wx=7267cm3 Sx=426.1cm3 Iy=483.8cm4q=57.71kg/m4、桥面选用 5mm 防滑钢板：荷载 q=12.50.005785100.98 KN/m总恒载 q=1.15+0.6+0.98=2.73 KN/m每跨重量 2.7311.510=3.14T结构强度计算：工字钢跨径按 L=11.5m，根据设计规范，工字钢容许弯曲应力w=145MPa，容许剪应力=85MPa。
12二、纵梁二、纵梁 32B32B 工字钢计算工字钢计算(一）纵梁一）纵梁 2T2T 荷载受力计算（荷载受力计算（2 2 根根 32B32B 工字钢，桥面宽工字钢，桥面宽 2.5m)2.5m)1 1、计算最大弯矩及剪力：、计算最大弯矩及剪力：最大弯矩：Mmax=qL2/8+PL/4=2.731152/8+11.1111.5/4=7707 KN.m最大剪力：Qmax=qL/2+P/2=27311.5/2+1111/2=21.25 KN 2 2、弯曲强度验算、弯曲强度验算:正应力验算:max=Mmax/Wx=77.07106/（2726.7103)=5302 MPaw=145 MPa 3 3、剪力强度验算：、剪力强度验算：max=maxSx/dIx=21251034261103/（11511626104）=6.77 MPa=85 MPa 4 4、挠度验算、挠度验算:而梁体变形为整体变形，由 2 片工字梁整体进行验算：fc=PL3/（48EIx)=(20+2.73）11.53109103/(24821010311626104）=14.7 mmf=L/400=29mm根据以上验算，设计满足使用要求!三、主梁上三、主梁上 1414 工字钢次横梁受力计算工字钢次横梁受力计算1 1、弯曲强度验算：、弯曲强度验算：Mmax=PL/4+qL2/8=201。
8/4+082/8=94 KNm正应力验算：max=Mmax/Wx=9.4106/（1017103）=92.4MPa w=145MPa2 2、剪力强度验算：、剪力强度验算：Qmax=P+qL/2=20+0.981.8/2=2088 KNmax=maxSx/dIx=208810358.4103/（55712104)=31.14 MPa=85MPa3 3、挠度验算：、挠度验算：fc=PL3/(48/EIx)=（20+098）1.84109103/(48210103712104）13=3.1mmf=L/400=4.5mm设计满足要求四、钢管柱顶四、钢管柱顶 32b32b 工字钢横梁计算工字钢横梁计算根据便桥各跨具体尺寸，其中主墩至河岸便桥的1#墩钢管桩间跨径最大为 2.34m，受力计算按照最大跨径进行取值1 1、弯曲强度验算、弯曲强度验算:Mmax=PL/4+qL2/8=202.34/4+2.732.342/8=13.56KNm正应力验算:max=Mmax/Wx=1356106/（726.7103)=18.7MPaw=145 MPa2 2、剪力强度验算：、剪力强度验算：Qmax=P+qL/2=11。
11+2732.34/2=14.3 KNmax=maxSx/dIx=14.31034261103/(11511626104)=4.56MPa=85MPa3 3、挠度验算：、挠度验算：fc=PL3/（48/EIx）=（1111+273）2.343109103/(4821010311626104）=1mm f=L/400=6mm.设计满足要求五、钢管桩基础承载力验算：五、钢管桩基础承载力验算：1 1、钢管柱计算、钢管柱计算（1）2.5m 宽钢栈桥每跨自重约 3.14T,考虑 15 人通行及混凝土泵管承载总荷载安装20KN 计算，每跨栈桥重量：N=20+31.4=51.4 KN2736mm 钢管桩每排 2 根，单根桩受力N1=51.4/2=25.7KN，钢管桩长按 L=700 米计算,高度超过 9m 中间增加斜撑及横梁面积：A=314（2732-2612)/4=5030mm2回转半径：长细比:=L/r=9000/944=95=100钢管支架立杆按截面轴心受压稳定系数表，由=95 查表得=0.562N=A=05624208215=508 KN取 1.5 保证系数,钢管N339 KNN1N,满足设计要求。
142 2、地基承载力计算、地基承载力计算（1）扩大基础：（支墩底部垫 0400.40 米的钢板）支墩下面做 0.500m的 C25 混凝土条形基，钢管柱间基础连成一个整体，所以地基承载力必须满足：fa=N/A=255/0.5=103 Kpa不考虑地基承载力修正系数，按轴心受压计算，地基承载力控制为 150Kpa2）扩大基础：（支墩底部垫 0550.55 米的钢板)支墩钢板 050.5 预埋在承台 C30混凝土上，所以地基承载力必须满足：fa=N/A=56.7/06=158Kpa不考虑地基承载力修正系数，按轴心受压计算，承台 C30 混凝土满足承载力要求。
