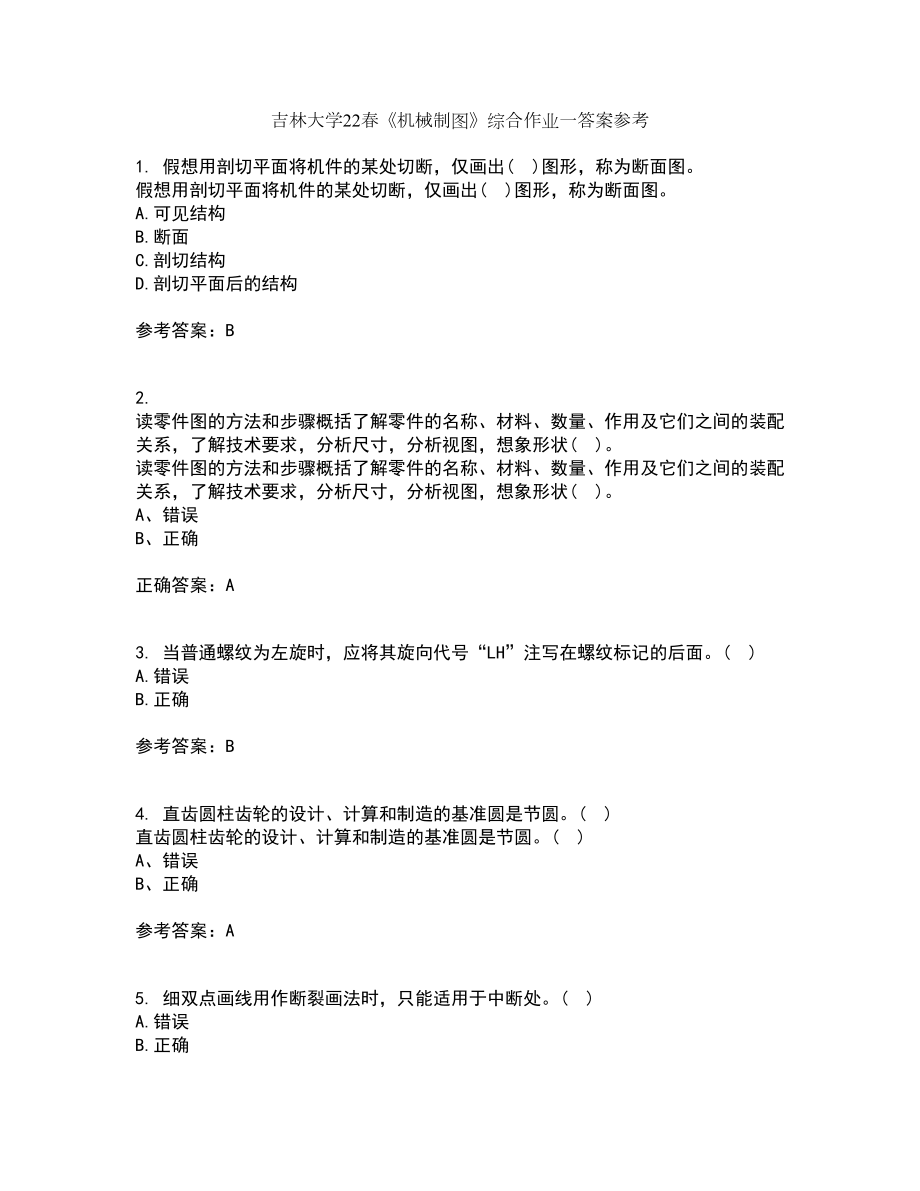

吉林大学22春《机械制图》综合作业一答案参考1. 假想用剖切平面将机件的某处切断，仅画出( )图形，称为断面图假想用剖切平面将机件的某处切断，仅画出( )图形，称为断面图A.可见结构B.断面C.剖切结构D.剖切平面后的结构参考答案：B2. 读零件图的方法和步骤概括了解零件的名称、材料、数量、作用及它们之间的装配关系，了解技术要求，分析尺寸，分析视图，想象形状( )读零件图的方法和步骤概括了解零件的名称、材料、数量、作用及它们之间的装配关系，了解技术要求，分析尺寸，分析视图，想象形状( )A、错误B、正确正确答案：A3. 当普通螺纹为左旋时，应将其旋向代号“LH”注写在螺纹标记的后面 )A.错误B.正确参考答案：B4. 直齿圆柱齿轮的设计、计算和制造的基准圆是节圆 )直齿圆柱齿轮的设计、计算和制造的基准圆是节圆 )A、错误B、正确参考答案：A5. 细双点画线用作断裂画法时，只能适用于中断处 )A.错误B.正确参考答案：B6. 用轴测图表示物体时，只能用来表示物体的形状，不能准确表示物体的大小 )A.错误B.正确参考答案：B7. 当剖视图的主要轮廓线与水平线成45度时其剖面线应画成与水平线成( )。
当剖视图的主要轮廓线与水平线成45度时其剖面线应画成与水平线成( )A、45度B、135度C、30度D、60度E、50度参考答案：C，D8. 实际尺寸减其基本尺寸所得的代数差是公差( )实际尺寸减其基本尺寸所得的代数差是公差( )A、错误B、正确正确答案：A9. 一般用细点划线表示需进行表面热处理的机件表面 )一般用细点划线表示需进行表面热处理的机件表面 )A、错误B、正确参考答案：A10. 已知点A(12，5，8)，与点A对称于V面的点B的坐标值是(12，5，-8) )已知点A(12，5，8)，与点A对称于V面的点B的坐标值是(12，5，-8) )A、错误B、正确参考答案：A11. 标题栏一般位于图纸的( )标题栏一般位于图纸的( )A.右下角B.左下角C.右上角D.左上角参考答案：A12. 平面与圆锥体表面相交，可以得到五种截交线 )A.错误B.正确参考答案：B13. 左旋弹簧( )左旋弹簧( )A、注不注均可B、不用注出C、注出左字正确答案：C14. 平面立体的是( )平面立体的是( )A、长方体B、三棱锥C、圆柱体D、六棱柱E、圆锥体参考答案：A，B，D15. 根据零件结构形状的特点和用途，大致可分为( )。
根据零件结构形状的特点和用途，大致可分为( )A、轴套类B、轮盘类C、叉架类D、箱体类E、板架类正确答案：A,B,C,D16. 截交线的性质有( )A.是截平面与立体表面的交线B.只属于截平面的线C.一定是封闭的平面图形D.不一定是封闭的平面图形参考答案：ACD17. 运动速度高、单位压力大的摩擦表面，比运动速度低、单位压力小的摩擦表面Ra值( )运动速度高、单位压力大的摩擦表面，比运动速度低、单位压力小的摩擦表面Ra值( )A、小B、相等C、大参考答案：A18. 轴承内圈装在轴承座孔中 )轴承内圈装在轴承座孔中 )A、错误B、正确参考答案：A19. 标注尺寸的三要素是尺寸数字、尺寸界线和箭头 )A.错误B.正确参考答案：A20. 下列哪些属于优先比例( )下列哪些属于优先比例( )A、1：2B、5：1C、1：10D、3：1E、1：50正确答案：A,B,C,E21. 在画外螺纹时，一般将小径画成大径的0.85倍( )在画外螺纹时，一般将小径画成大径的0.85倍( )A、错误B、正确正确答案：B22. 在国标GB/T14691-1993《技术制图 字体》中规定的工程图样字体有( )。
在国标GB/T14691-1993《技术制图 字体》中规定的工程图样字体有( )A、长仿宋体B、短仿宋体C、A型字母D、手写体E、希腊字参考答案：A，C23. 有效螺纹的终止线，不论是在视图或剖视图中，都应用粗实线表示 )A.错误B.正确参考答案：B24. 哪种销常与槽型螺母配合使用，起防松作用?( )A.圆柱销B.圆锥销C.开口销D.梯形销参考答案：C25. 装配图中的零、部件序号编写时应按水平或垂直方向排列整齐 )装配图中的零、部件序号编写时应按水平或垂直方向排列整齐 )A、错误B、正确参考答案：B26. 普通螺纹标记中的公称直径是指螺纹的基本大径 )A.错误B.正确参考答案：A27. 当物体内部结构比较复杂时用剖视图表达 )当物体内部结构比较复杂时用剖视图表达 )A、错误B、正确参考答案：B28. 在不致引起误解时，图形中的相贯线可以简化，例如用圆弧线或直线代替非圆弧曲线，也可以采用模糊画法表示相贯线 )A.错误B.正确参考答案：B29. 尺寸偏差不可分为( )尺寸偏差不可分为( )A、上下偏差B、极限偏差C、实际偏差参考答案：A30. 半剖视图中，外形视图和剖视图的分界线应是( )。
半剖视图中，外形视图和剖视图的分界线应是( )A、点划线B、实线C、虚线参考答案：A31. 与轴测轴平行的线段，必须按该轴的轴向伸缩系数进行度量 )A.错误B.正确参考答案：B32. 尺寸标注的三种形式不包含( )尺寸标注的三种形式不包含( )A、链状式B、坐标式C、综合式D、环状式参考答案：D33. 根据一个视图不能唯一确定组合体的形状 )根据一个视图不能唯一确定组合体的形状 )A、错误B、正确参考答案：B34. 斜视图一般只表达倾斜结构的局部形状，其余部分也必须全部画出 )斜视图一般只表达倾斜结构的局部形状，其余部分也必须全部画出 )A、错误B、正确参考答案：A35. 组合体视图绘制的步骤为选择主视图，形体分析，画图，确定比例，选择图幅 )组合体视图绘制的步骤为选择主视图，形体分析，画图，确定比例，选择图幅 )A、错误B、正确参考答案：A36. 在机械图样中，一律以箭头作为尺寸线的终端 )A.错误B.正确参考答案：A37. 凡是比一般公差大的公差，图形中均不需注出公差 )A.错误B.正确参考答案：A38. 轴测图中线性尺寸一般应沿轴测轴方向标注 )A.错误B.正确参考答案：B39. 圆锥面的各面投影都没有积聚性( )。
圆锥面的各面投影都没有积聚性( )A、错误B、正确正确答案：B40. 同一种产品的图样只能采用一种图框格式 )A.错误B.正确参考答案：B41. 特征建模顺序为( )特征建模顺序为( )A、基础特征B、主要特征C、规律排列的特征D、对称的特征E、次要的特征正确答案：A,B,C,D,E42. 装配图中有些需要用文字在技术要求中说明如( )装配图中有些需要用文字在技术要求中说明如( )A、装配体的功能、性能、安装、使用及维护要求B、装配体的制造、检验和使用的方法和要求C、装配体对润滑和密封等要求D、零部件之间的相对位置参考答案：A，B，C43. 徒手绘图的基本要求是( )徒手绘图的基本要求是( )A、轻B、好C、快D、细E、准参考答案：B，C，E44. 一直母线沿着一曲导线运动且始终平行某一固定方向而形成的曲面称为( )一直母线沿着一曲导线运动且始终平行某一固定方向而形成的曲面称为( )A、立面B、平面C、柱面参考答案：C45. 与投影面倾斜的圆或圆弧，其投影均可简化用圆或圆弧代替 )A.错误B.正确参考答案：A46. 直线AB平行于H面，它在H面上的投影是( )直线AB平行于H面，它在H面上的投影是( )。
A.实长不变B.长度缩短C.聚为一点D.长度伸长参考答案：A47. 图样中的尺寸，以( )为单位时，不需标注计量单位的代号或名称图样中的尺寸，以( )为单位时，不需标注计量单位的代号或名称A.毫米B.厘米C.分米D.米参考答案：A48. GB规定图纸的基本幅面是( )GB规定图纸的基本幅面是( )A、4种B、5种C、6种参考答案：B49. 确定图形中各结构要素位置的尺寸称为定位尺寸 )A.错误B.正确参考答案：B50. 管螺纹标记中的尺寸代号(如3/4)，是指管螺纹的大径的基本尺寸 )A.错误B.正确参考答案：A51. 国家标准把公差等级分为( )国家标准把公差等级分为( )A、17级B、18级C、20级参考答案：C52. 正等轴测投影的轴间角均为120° )A.错误B.正确参考答案：B53. 滚动轴承由四种基本结构组成但不包括( )滚动轴承由四种基本结构组成但不包括( )A、轴承座B、滚动体C、保持架参考答案：A54. 标注粗糙度的参数时优先选用轮廓算术平均偏差 )标注粗糙度的参数时优先选用轮廓算术平均偏差 )A、错误B、正确参考答案：B55. 下列哪个不是尺寸基准( )。
