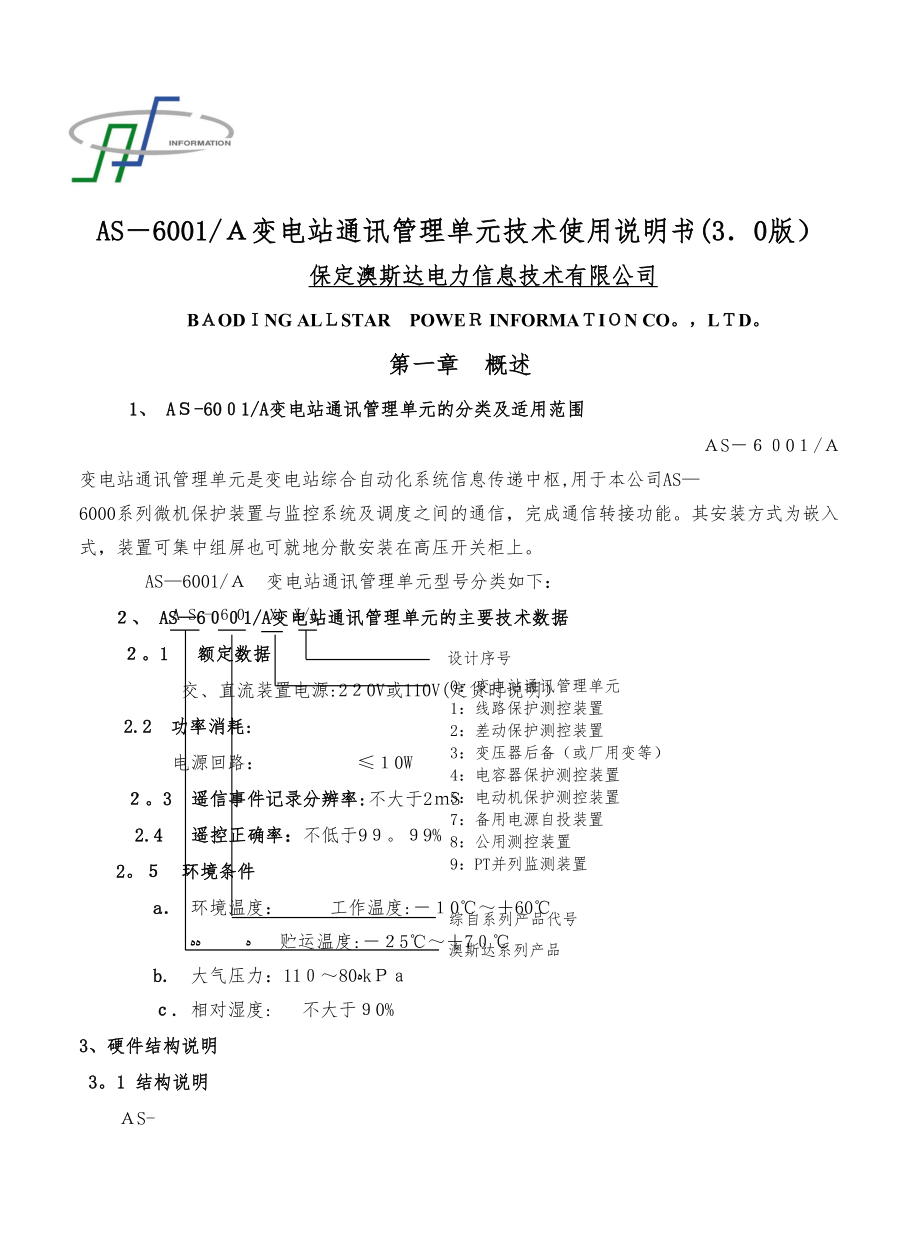

AS－6001/Ａ变电站通讯管理单元技术使用说明书(3．0版）保定澳斯达电力信息技术有限公司BＡODＩNG ALＬSTAR POWEＲ INFORMAＴIＯN CO第一章 概述 1、 AＳ-60０1/A变电站通讯管理单元的分类及适用范围 ＡS－６０0１/Ａ 变电站通讯管理单元是变电站综合自动化系统信息传递中枢,用于本公司AS—6000系列微机保护装置与监控系统及调度之间的通信，完成通信转接功能其安装方式为嵌入式，装置可集中组屏也可就地分散安装在高压开关柜上A S - 6 0 X X/A设计序号0：变电站通讯管理单元1：线路保护测控装置2：差动保护测控装置3：变压器后备（或厂用变等）4：电容器保护测控装置5：电动机保护测控装置7：备用电源自投装置8：公用测控装置9：PT并列监测装置综自系列产品代号澳斯达系列产品澳斯达系列产品AS—6001/Ａ 变电站通讯管理单元型号分类如下： ２、 AS—6００1/A变电站通讯管理单元的主要技术数据 ２1 额定数据 交、直流装置电源:2２0V或110V(定货时说明） 2.2 功率消耗: 电源回路： ≤１0W ２。
3 遥信事件记录分辨率:不大于2ｍS 2.4 遥控正确率：不低于9９９9%2５ 环境条件a． 环境温度： 工作温度:－１0℃～＋60℃ ﻩﻩ ﻩ 贮运温度:－２5℃～＋7０℃b. 大气压力：ﻩ80～11０kＰａｃ. 相对湿度: 不大于９0% 3、硬件结构说明 31 结构说明ＡS-6001/A变电站通讯管理单元采用5u机箱，嵌入式安装，整面板形式，后插拔结构，箱后接线，背插式机箱的优点是实现了真正的强弱分离装置内部（后视左起）设有主通讯插件、电源数字接口板插件、扩展板插件;机箱的前部为母板,前面板上设有薄膜键盘和液晶显示器保护装置的结构及开孔尺寸见附录的图1所示２ 电路介绍 3.2.1装置的电源数字接口板插件将输入的直流或交流22０Ｖ电压转换为+5Ｖ、＋2４V电压,给整套装置提供工作电源 3.２.2 CPＵ主通讯插件作为装置的核心,采用高速的数字信号处理器2407（ＤSP)作为CPU，配以高速串口扩展芯片85C３０,完成装置的串口扩展及规约转换工作；采用串行EEPROＭ存储保护参数和定值;设有光电隔离的串口输出回路3装置的扩展数字接口均设有光电隔离的串口输出回路.并配有防雷击功能. 3。
２４面板上设有便捷的薄膜输入键盘和丰富的液晶显示,可以方便的进行定值操作、传动实验和数据及状态查询等操作.4、装置使用说明4．１主菜单界面 正常运行情况下，面板运行灯为闪烁状态(闪烁频率为１秒）,颜色为绿色当有告警信号时，红色告警灯亮正常时，液晶显示“主菜单”模式，如图4.１所示：在“主菜单”下按“确认”键，液晶上出现光标“ ”, 如图4．２所示；按“↑”键或“↓"键可以改变光标“ ”的位置,使它出现在相应项的数码右侧，再按“确认”键则显示相应项的内容.按“取消"键则回到“主菜单” 主菜单 主菜单 1、状态 ４、浏览 １、 状态 4、浏览 2、配置 ５、传动 ２、 配置 5、传动 ３、时间 6、帮助 ３、 时间 6、帮助 图４.1 图4。
２ ４．1．1状态 在“主菜单”下，当“ "在数字“１"处时,按“确认"键，液晶左上角显示数字为CAＮ网节点总数（总数可在配置项里整定）其中“0”表示节点通讯正常；“１”表示节点通讯错误按“取消”键则回到“主菜单”. 4.１.2配置在“主菜单”下,当“ "在数字“2”处时，按“确认”键屏幕显示“请输入密码:XXXX"，按“确认”键和“↑"或“↓”输入密码“6０0０”, 再按“确认"键进入系统配置按“确认”键选中“1”ＣＡＮ网接口，再按“确认"键进入CAＮ网节点总数设置，节点数最大可设为99修改完成后,按“确认”键，再按“↑”固化定值若固化成功,则屏幕显示“写成功”,若固化失败，则屏幕显示“写失败"，需再固化一次按“取消”键回到子菜单按“确认”键和“↑”或“↓”选中“2”规约接口，再按“确认”键进入液晶显示COＭ1为通讯口,在此依次按“确认”键可设置PRＯＴ:规约类型（０：CDT规约；1:9７02规约;2：1０１规约；3:1801规约；4:N4Ｆ规约；5：DＮP３规约）；MAIN:主站号;ＳUB：子站号；BＰＳ:波特率(０:3０0;1:600；２:1200;3:2400；4:４8００；5:9600）;ＣRC:BCH校验方式（0:正表取反;1：正表不取反；２：反表取反；3:反表不取反）,板地址为最后地址;ＳYN：同步字(0：D709；１：EB9０）；AJT接口对时整定(0：禁止；1：使能;AＤD:节点地址；TYP：节点类型）。
按“←”键或“→”键可选择ＣOＭ1－４通讯口，（0：选中；1：未选中）,内容与ＣＯM1相同.每一项修改完成后，按“确认”键,再按“↑"固化定值.若固化成功，则屏幕显示“写成功”，若固化失败，则屏幕显示“写失败”，需再固化一次按“取消"键回到子菜单按“确认”键和“↑"或“↓”选中“３”外设接口,再按“确认”键进入.外设接口板配置:按“确认"键和“↑”或“↓"键可依次设定扩展板地址、遥测、遥信、遥调量和电度数量；4８5—1:国标规约表：按“确认”键和“↑"或“↓”键可依次设定电表数量、电表波特率和表址整定投退（0：退出；1：投入）;４85—２威胜规约表:按“确认”键和“↑”或“↓"键可依次设定电表数量、电表波特率和表址整定投退（０：退出；1：投入);23２－１：按“确认”键和“↑"或“↓”键可依次设定MＡＩN：主站号；SUB：子站号;ＢＰS：波特率（０：300；1：6０0；2：120０;3：2400；4：４８0０;５:9600）;ＣRC:ＢＣＨ校验方式（0：正表;1:正表反；2:反表;3:反表反）；ＳＹN:同步字（0：Ｄ709；1：EB９0）；ＰＲＯT：规约类型（0:CDT规约；1：9702规约;2：1０1规约；3:180１规约;4：N4Ｆ规约；５：DNP3规约)；232—2:按“确认"键和“↑”或“↓"键可依次设定ＭAIN：主站号；SUＢ:子站号；BPS:波特率（０:３0０;１:60０;2:１200；3：24００；4：4800；5：9６00）；CRC：ＢＣH校验方式(0：正表;1：正表反；2:反表；3：反表反);SYＮ：同步字（0：Ｄ709；１：EB90)；PROT：规约类型(0：CDＴ规约；1:9702规约；２：１０1规约；3：18０１规约；４：N４F规约；5：DNP3规约)按“确认"键和“↑”或“↓”键可依次设定电表数量、电表波特率和表址整定投退（0：退出；1:投入）。
每一项修改完成后，按“确认”键，再按“↑"固化定值若固化成功，则屏幕显示“写成功”，若固化失败，则屏幕显示“写失败”，需再固化一次按“取消"键回到子菜单再按“取消”键则回到“主菜单” ４．1.3时间在“主菜单”下，当“ ”在数字“3”处时，按“确认”键，进入时间整定状态按“确认”键和“↑”或“↓"键可整定时间按“←”键或“→”键移动光标.可依次整定年、月、日、时、分、秒修改完成后，按“确认”键,再按“↑"固化定值.若固化成功，则屏幕显示“写成功”,若固化失败，则屏幕显示“写失败”,需再固化一次按“取消”键,回到主菜单. 41.4浏览 在“主菜单”下，当“ "在数字“4”处时，按“确认”键，进入浏览状态，可以进行遥测、遥信、电度数据5传动 在“主菜单”下，当“ ”在数字“5”处时，按“确认”键,屏幕显示“请输入密码:ＸXXX”,按“确认”键和“↑”或“↓”输入密码“6001”,再按“确认"键进入传动状态.按“确认"键选择1．控点选择，按“确认”键和“↑”或“↓”可以选择节点号或控点号，按“取消”键回到上一级菜单后，再选择2.合分选择，选择控合闸或控分闸，按“确认"键选择执行或撤消。
若传动成功则显示成功，若传动失败则显示失败、装置异常按两次“取消”键,回到主菜单 4．1．6帮助在“主菜单”下,当“ ”在数字“6"处时，按“确认"键可查看帮助提供的有关本装置的参数等的定义5 Ｍodem工作方式设置(1)指示灯说明: ON红灯电源指示RTS黄灯亮Modem允许终端发送数据灭Ｍodeｍ禁止终端发送数据ＴD绿灯闪发出数据灭无数据发出RD绿灯闪收到数据灭无数据收到（注1）CD黄灯亮检测到载波灭无载波注1：当选择RD为“－”极性时无数据收到RＤ灯亮（2)跳线联接说明:Ｘ1 → 3０0： 收/发时钟３00Ｈz → 6００： 收／发时钟６0０Hz→ １２0０:ﻩ 收／发时钟12０0ＨzX３ → OFＦ： 请求发送信号授权 → ON: 请求发送信号不授权X4 → 4W：ﻩﻩ四线操作 → ２W：ﻩﻩ二线操作X5 → ＳYN： 同步方式 → AＳY： 异步方式X6,Ｘ9 → ＵＰ 上音频方式 → ＦULL 全音频方式Ｘ7 TD → + 发送信号极性不反相 ＴＤ → — 发送信号极性反相X8 RＤ → + 发送信号极性不反相 RＤ → — 发送信号极性反相（３） S１、S２开关 ﻩS1——２、3、４ON，1OFF 上音频方式; S1——5 OＮ 二线操作；S１-—５ OFF 四线操作;ﻩＳ2——1、2、3、4 OFF 0dＢm；S2——1OＮ －1dＢm；S２-—2ON -2dBｍ；S２--３ ＯN -4dBm； S２-—4ON —8ｄBｍ； 通过S2的1、2、3、4各位开关的组合可实现0~ －１５dBm调整。
例：为了得到-9dBm的发送电平，只要将S2-1（-1dBm)、S2—4（—8dＢm）置于ON即可第二章 主要功能简介 AS-6001／A变电站通讯管理单元的主要功能简介（１）最大配置6路RS23２端口，2路4８5端口，2路CAN网，2路MODEM（２）提供当地及远动通讯口，提供与变电站其他智能装置通信口(３）具有事故总信号、预告总信号出口（4)负责各单元装置的数据采集和数据转发（5)多机热备用功能.一机执行通讯管理功能,其余管理机处于备用状态,当运行一机发生故障时，备用机自动投入运行（６）现场设置通信端口参数、远动协议（7）实时数据就地监视第三章 调试说明及注意事项１ AS—6001/A变电站通讯管理单元安装调试说明１１ 装置通电前检查 检查装置外观有无破损，内部插件是否齐全,插件是否插到位；检查箱体、装置接地是否良好1．2 绝缘及耐压试验 以500Ｖ摇表检查电源回路对地及之间的绝缘电阻，应不小于１00ＭΩ 工频情况下，以耐压测试仪对电源回路和地之间加2KＶ电压，历时1分钟;应无超漏或报警现象3 通电检查 插入全部插件后,装置上电液晶显示正常,运行灯闪烁,告警灯不亮。
1．4通讯口检查 分别连接4路通讯口对计算机串口，整定相应规约,观察报文应与规约一致１.5系统通讯联调测试ﻩ将保护装置的通讯接口通过通讯管理单元与计算机的串口相连,启动计算机的测试软件,在保护装置上做遥信变位,测试软件应能够正确反映通过测试软件向保护装置发送遥控分闸、合闸等操作,保护装置应能够正确执行1.6 高温烤机48小时1.7、烤机后复查1.３、1.4、1．5项2 系统联调说明２．1 将调试好的各单元装置与通讯管理单元，通讯管理单元与当地监控及调度系统通讯线连接好2配置装置的通讯地址，各个装置的通迅地址不能重复；配置通讯管理单元的节点地址、类型等； 配置通讯管理单元的规约类型、波特率、校验方式等2.2当地监控及调度系统完成库的生成工作3系统联调内容：（1）开关遥控及遥调操作试验；(２）遥信上传试验；(3）遥测上传试验；(4） 电度上传试验；（5)保护动作上传试验；（6）当地监控读写定值试验；（７)故障录波试验;3 投运前注意事项:3１ 检查通讯状态、整定值输入是否正确；３2 检查装置通讯口电平是否正常；3.3 装置工作是否正常;4 投运后注意事项:４．1 投运后注意检查系统电流、电压、有功、无功、功率因数显示与实际情况是否一致；4。
2 检查电压、电流相位是否正确；4．3 检查开关、刀闸状态与实际状态是否一致；44 检查装置指示灯是否正常；5 运行维护注意事项：5．1 注意检查运行灯，告警灯，通讯状态是否正常；５.2 严禁随意修改有关设置;5３ 技术人员一般在厂家指导下更换备件；6 订货须知：61 注意订货型号数量；６.２ 详细技术协议、主接线图；6．３ 注明安装方式；7 附录 附图一 装置外形及开孔尺寸图（mm）附图二 装置插件顺序图（背视) 附图三 AS—60０1/A变电站通讯管理单元背后端子定义图（背视）附图四 ＡS－60０0变电站综合自动化系统拓扑图9 / 10。
