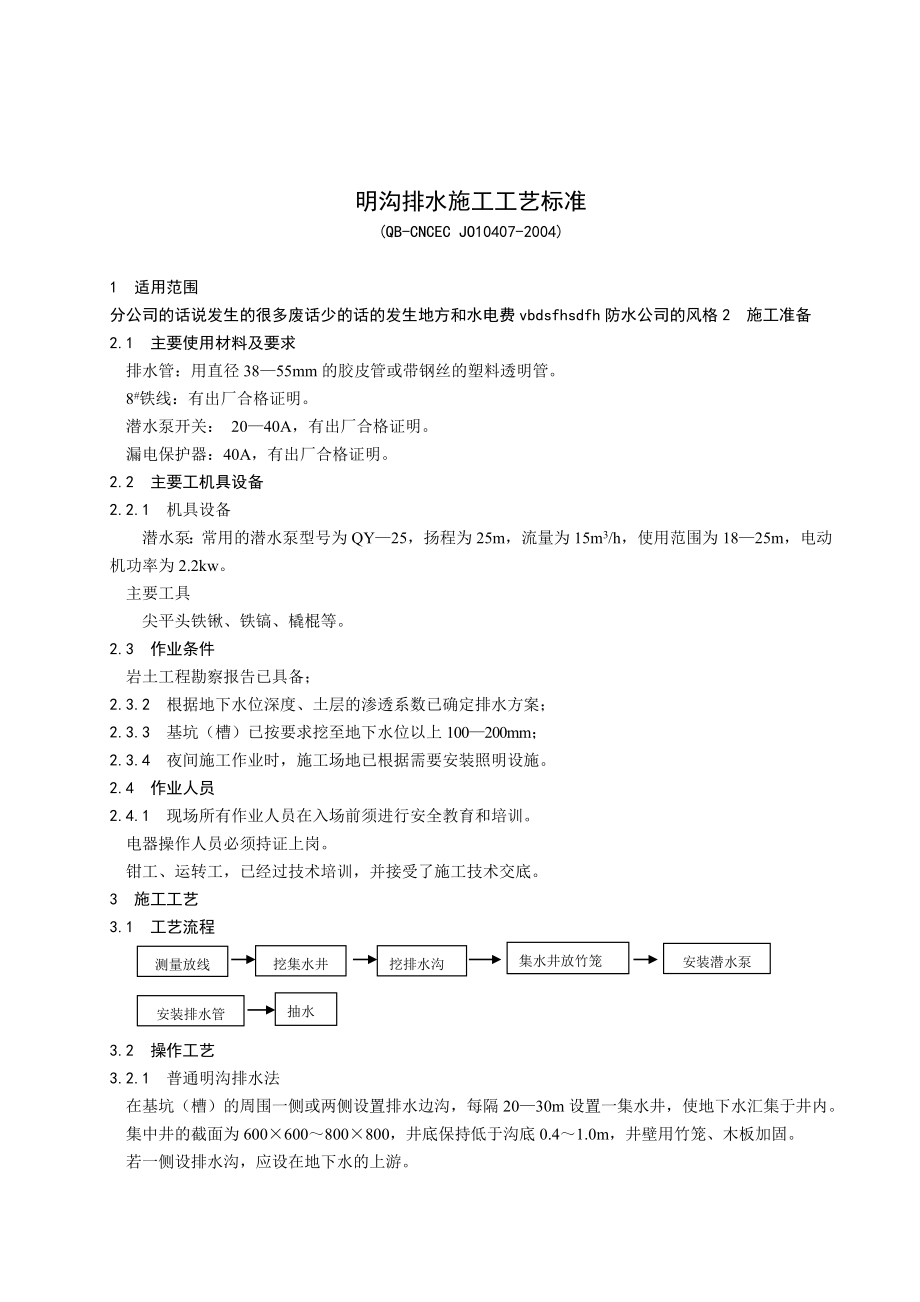

明沟排水施工工艺标准(QB-CNCEC JO10407-2004)1 适用范围分公司的话说发生的很多废话少的话的发生地方和水电费vbdsfhsdfh防水公司的风格2 施工准备2.1 主要使用材料及要求 排水管：用直径38—55mm的胶皮管或带钢丝的塑料透明管 8#铁线：有出厂合格证明 潜水泵开关： 20—40A，有出厂合格证明 漏电保护器：40A，有出厂合格证明2.2 主要工机具设备2.2.1 机具设备潜水泵：常用的潜水泵型号为QY—25，扬程为25m，流量为15m3/h，使用范围为18—25m，电动机功率为2.2kw 主要工具尖平头铁锹、铁镐、橇棍等2.3 作业条件 岩土工程勘察报告已具备；2.3.2 根据地下水位深度、土层的渗透系数已确定排水方案；2.3.3 基坑（槽）已按要求挖至地下水位以上100—200mm；2.3.4 夜间施工作业时，施工场地已根据需要安装照明设施2.4 作业人员2.4.1 现场所有作业人员在入场前须进行安全教育和培训 电器操作人员必须持证上岗 钳工、运转工，已经过技术培训，并接受了施工技术交底3 施工工艺3.1 工艺流程集水井放竹笼安装潜水泵挖集水井挖排水沟测量放线抽水安装排水管 3.2 操作工艺3.2.1 普通明沟排水法 在基坑（槽）的周围一侧或两侧设置排水边沟，每隔20—30m设置一集水井，使地下水汇集于井内。
集中井的截面为600×600～800×800，井底保持低于沟底0.4～1.0m，井壁用竹笼、木板加固 若一侧设排水沟，应设在地下水的上游3.2.1.4 一般小面积的基坑（槽）排水沟深0.3～0.6m，底宽等于或大于0.4m，水沟的边坡为1∶1～1∶1.5，沟底设有0.1%～0.2%的纵坡，使水流不致阻塞 较大面积基坑的排水沟截面排水沟截面尺寸表图示基坑面积（m2）截面符号粉质粘土粘土地下水位以下深度（m）44～88～1244～88～12300~350ab c5000以下a0.50.70.90.40.50.6b0.50.70.90.40.50.6c0.30.30.30.20.30.35000～10000a0.81.01.20.50.70.9b0.81.01.20.50.70.9c0.30.40.40.30.30.310000以上a1.01.21.50.60.81.0b1.01.51.50.60.81.0c0.40.40.50.30.30.43.2.2 分层明沟排水法 基坑深度较大，地下水位较高以及多层土中上部有透水性较强的土时采用 在基坑（槽）边坡上设置2～3层明沟及相应集水井，分层阻截上部土体中的地下水。
3.2.2.3 排水沟和集水井设置方法及尺寸与3.2.1相同 深沟降水法 降水深度大的大面积地下室、箱形基础及基础群施工降低地下水位时采用 在建筑物内或附近适当位置于地下水上游开挖纵长深沟作为主沟，自流或用泵将地下水排走 在建筑物、构筑物四周或内部设支沟与主沟连通，将水流引至主沟排出 主沟的沟底应较最深基坑底低1—2m 支沟比主沟浅500—800mm，通过基础部位填碎石及砂作盲沟，在基础回填前分段夯填粘土截断 深沟亦可设在厂房内或四周的永久性排水位置，集水井宜设在深基础附近 排水方法确定并完成后，安装潜水泵、排水管 配制配电盘，安装电闸箱，接通电源 点动潜水泵开关，观察潜水泵正反转，必要时进行调整 连续排水4 质量标准4.1 一般项目 排水沟坡度: 检查要求：坡度为0.1%~0.2% 检查方法：目测，沟内排水是否畅通4.2 特殊工艺、关键控制点等的控制特殊工艺、关键控制点等的控制序号关键控制点主 要 控 制 方 法1单侧设置排水沟要有《岩土工程勘察报告》；现场实际检验2排水沟坡度排水沟坡度为0.1%、0.2%；目测沟内排水是否畅通；若有不畅进行修整3排水点排水不得回渗基坑（槽）；根据地下水的流向及排水影响坡度确定排水点4集水井集水井放坡合理，并围护，放坡按规范要求井内放置竹笼进行堵渣滤水，保护潜水泵正常运转4.3 质量记录4.3.1 施工日志和每天观测井中水位记录4.3.2 机械台班运转记录4.3.3 降水与排水工程检验批质量验收记录表5 应注意的质量问题5.1 雨水倒灌雨季施工时，应注意在基坑（槽）周围设置挡水设施，以防雨水灌入基坑（槽）而引起边坡坍塌。
5.2 水流不畅冬季施工时，在排水管上部覆盖保温材料或覆盖30—50cm的松干土，以防温度过低而引起水流不畅 6 成品保护6.0.1 抽水应连续进行，直到基础回填土后方可停止6.0.2 按条进行排水时，应注意防止上层排水沟地下水流向下层排水沟，冲坏边坡造成塌方7 职业健康安全与环境管理7.1 施工过程危害辨识及控制措施施工过程危害辨识及控制措施序号作业活动危险源控 制 措 施1电器操作临时用电不规范安装合格的漏电保护器，由持有国家认可的电工操作证的人员进行安装、操作和检测2运转过程放坡不合适排水管不能有漏水现象；排水沟内水流必须畅通；基坑（槽）的放坡系数合适3潜水泵排水不畅集水井长期水位较高集水井内须安设竹笼或柳框，或用木板护坡，检修潜水泵时，检修人员应站在竹架板之上进行拖、拔潜水泵4动火火灾明确办理动火证程序；对周围易燃物采用隔离措施；明确监火人5行车车辆伤害持证驾驶，系安全带；车辆受检，安全设施完好注：表中内容仅供参考，现场应根据实际情况重新辩识7.2 环境因素辨识及控制措施环境因素辨识及控制措施序号作业活动环境因素控 制 措 施1降水垃圾设置分类垃圾箱，及时清运建筑垃圾2生活生活污水集中存放，专人处理3机械使用废油使用的棉布（丝）不得乱丢，不得焚烧，应集中存放有油污的土壤，须将油污土壤集中存放，严禁扩散注：表中内容仅供参考，现场应根据实际情况重新辩识。
