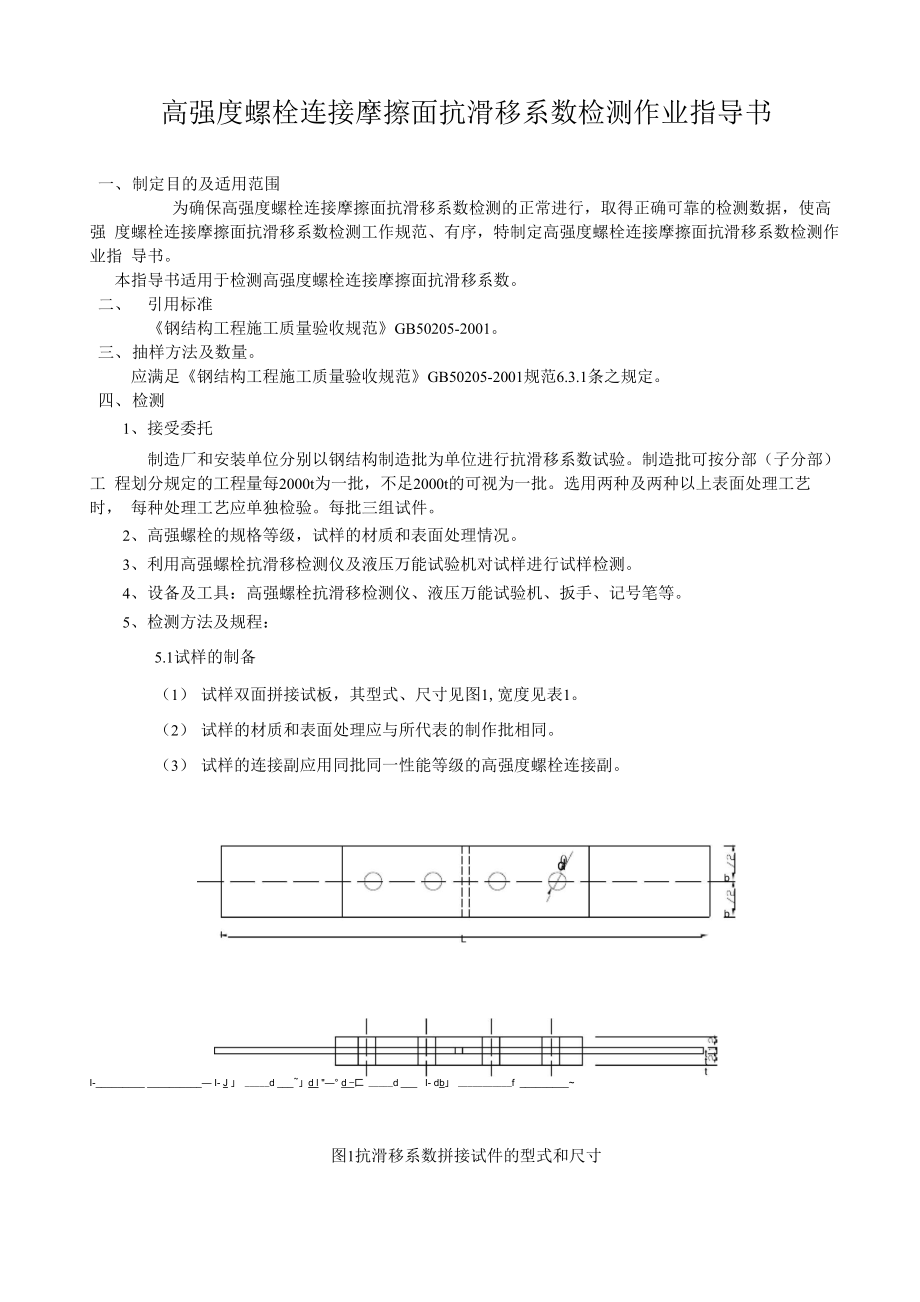

高强度螺栓连接摩擦面抗滑移系数检测作业指导书一、 制定目的及适用范围为确保高强度螺栓连接摩擦面抗滑移系数检测的正常进行，取得正确可靠的检测数据，使高强 度螺栓连接摩擦面抗滑移系数检测工作规范、有序，特制定高强度螺栓连接摩擦面抗滑移系数检测作业指 导书本指导书适用于检测高强度螺栓连接摩擦面抗滑移系数二、 引用标准《钢结构工程施工质量验收规范》GB50205-2001三、 抽样方法及数量应满足《钢结构工程施工质量验收规范》GB50205-2001规范6.3.1条之规定四、 检测1、 接受委托制造厂和安装单位分别以钢结构制造批为单位进行抗滑移系数试验制造批可按分部（子分部）工 程划分规定的工程量每2000t为一批，不足2000t的可视为一批选用两种及两种以上表面处理工艺时， 每种处理工艺应单独检验每批三组试件2、 高强螺栓的规格等级，试样的材质和表面处理情况3、 利用高强螺栓抗滑移检测仪及液压万能试验机对试样进行试样检测4、 设备及工具：高强螺栓抗滑移检测仪、液压万能试验机、扳手、记号笔等5、 检测方法及规程：5.1试样的制备（1） 试样双面拼接试板，其型式、尺寸见图1,宽度见表12） 试样的材质和表面处理应与所代表的制作批相同。
3） 试样的连接副应用同批同一性能等级的高强度螺栓连接副I- — I- J 」 d ~」d l "—° d —匚 d I- db」 f ~图1抗滑移系数拼接试件的型式和尺寸表1试板宽度（mm）螺栓直径d162022242730板宽b1001001051101201205.2紧固（1） 根据高强度螺栓强度等级和规格查出设计预拉力2） 选择与试件规格相匹配的传感器和专用螺栓，将传感器和专用螺栓一侧放置一个，用扭矩扳手 分别将传感器处螺栓拧至设计预拉力值的50%，读出扭矩扳手的刻度3） 将其余的螺栓按此值进行初拧4） 用扭矩扳手分别将传感器处螺栓拧紧至设计预拉力值的95%〜105%，读出扭矩扳手的刻度5） 将其余的螺栓按此值进行终拧5.3试验方法（1） 试验用的试验机误差应在1%以内试验机应根据试件的长度和计算载荷两个方面来选择2） 试验用的贴有电阻片的高强度螺栓、压力传感器和电阻应变仪，在试验前应用试验机进行标定, 其误差应在2%以内3） 将试件侧面画出观察滑移的直线，放置试验机上4） 先按10%的抗滑移设计载荷值加荷，停1min后再平稳加荷，速度为3~5kN /s直拉到滑动破 坏，测得滑移载荷Nv。
5） 试验中发生以下情况之一时，认为达到滑动载荷：a. 试验机发生回针现象；b. 试件侧面画线发生错动现象；c. X-Y记录仪上变形曲线发生突变；d. 试件突然发出“嘣”的响声五、计算抗滑移系数应根据试验测得的滑移载荷Nv和螺栓预拉力P的实测值，按下式计算，宜取小 数点二位有效数字m p =Nv/nf*Z Pii=1式中Nv—由试验测得的滑移载荷（kN）；nf—摩擦面面数，取nf =2；》Pi—试件滑移一侧高强度螺栓预拉力实测值之和（取三位有效数字）（kN）i=1m--试件一侧螺栓数量，一般为m=2或3结果符合工程设计要求六、 检测报告依据《钢结构工程施工质量验收规范》GB/T50205-2001出具检测报告七、 相关记录填写《高强度螺栓连接摩擦面抗滑移系数检测检测原始记录》出具《高强度螺栓连接摩擦面抗滑移系数检测检测报告》。
