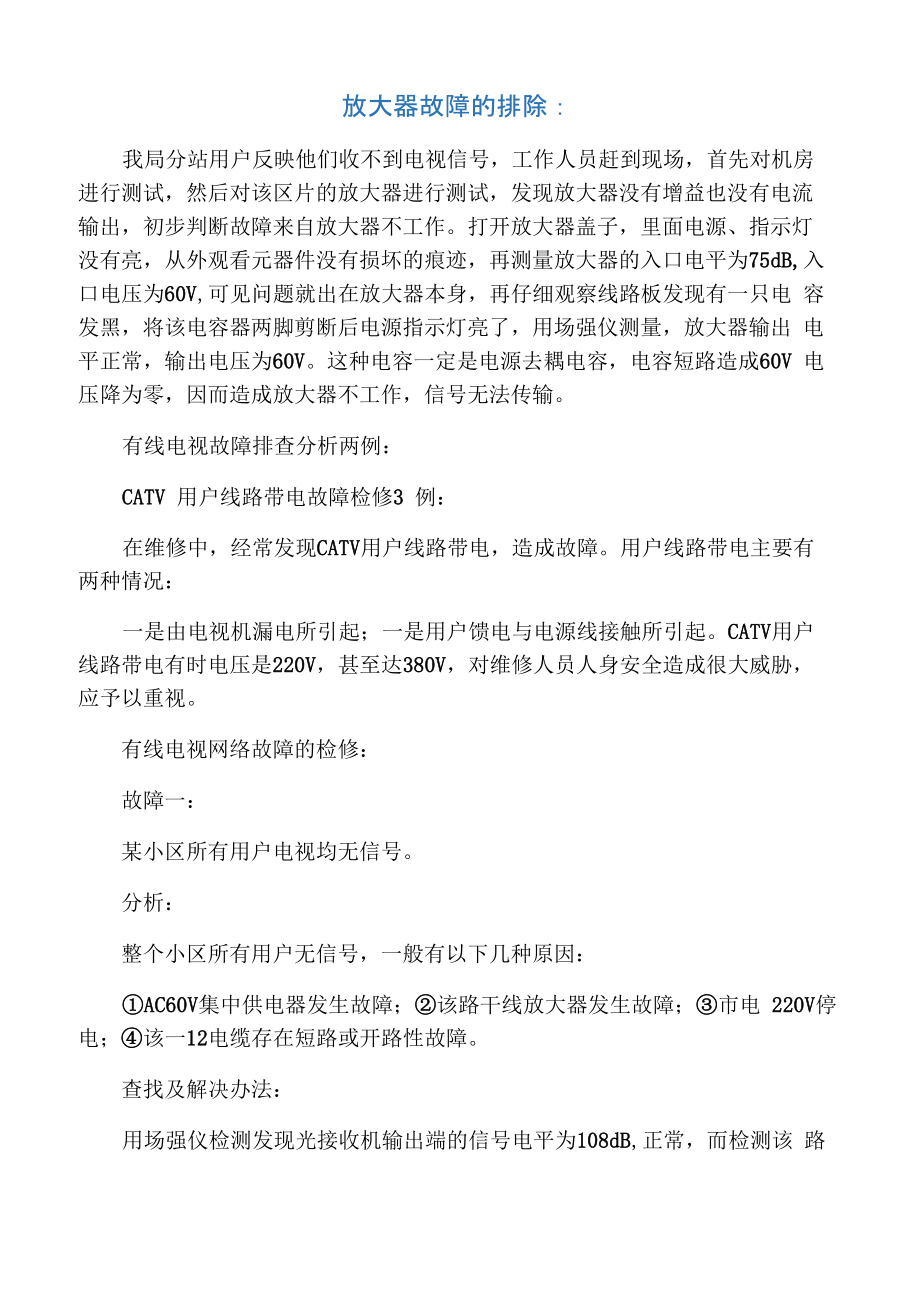

放大器故障的排除：我局分站用户反映他们收不到电视信号，工作人员赶到现场，首先对机房 进行测试，然后对该区片的放大器进行测试，发现放大器没有增益也没有电流 输出，初步判断故障来自放大器不工作打开放大器盖子，里面电源、指示灯 没有亮，从外观看元器件没有损坏的痕迹，再测量放大器的入口电平为75dB,入 口电压为60V,可见问题就出在放大器本身，再仔细观察线路板发现有一只电 容发黑，将该电容器两脚剪断后电源指示灯亮了，用场强仪测量，放大器输出 电平正常，输出电压为60V这种电容一定是电源去耦电容，电容短路造成60V 电压降为零，因而造成放大器不工作，信号无法传输有线电视故障排查分析两例：CATV 用户线路带电故障检修3 例：在维修中，经常发现CATV用户线路带电，造成故障用户线路带电主要有 两种情况：一是由电视机漏电所引起；一是用户馈电与电源线接触所引起CATV用户 线路带电有时电压是220V，甚至达380V，对维修人员人身安全造成很大威胁， 应予以重视有线电视网络故障的检修：故障一：某小区所有用户电视均无信号分析：整个小区所有用户无信号，一般有以下几种原因：①AC60V集中供电器发生故障；②该路干线放大器发生故障；③市电 220V停电；④该一12电缆存在短路或开路性故障。
查找及解决办法：用场强仪检测发现光接收机输出端的信号电平为108dB,正常，而检测该 路干线放大器的输出端无信号打开放大器测得输入端供电电压很低，只有几 伏，怀疑前面一段电缆或F头有问题或接头处接触不良拧下“干放〃输入端的F 头，测试信号电平跌落很多仔细检查后发现F头的外层编织导线留得太短， 因当时天气寒冷，外层塑胶皮收缩，从而导致外层编织导线与F头的外导体有 些脱离或接触不良，使供给放大器的电压跌落或被阻断，使得信号无法传递和 放大重做 F 头，故障排除故障二：某用户遇下雨天或雨后几天中，电视信号不好，而其他时间正常分析：产生此故障的原因大致有以下几种：①分支器输出端接头处未包好，渗水或受潮后绝缘度下降所致；②该分支 器的密封不好，内部进水或受潮，引起某一用户信号变差； ③用户终端盒受潮 或用户电视机本身存在故障； ④线路不好查找及解决办法：测用户终端盒处的信号电平只有 15dB 左右，不正常拧下分支器的输出端 接头后，用场强仪测试分支器输出端的信号电平为63dB，正常查看接头处的 密封胶带内也未见潮湿，说明故障在分支器至用户端盒这一段－5 线上顺着该 线查找，发现线路曾被人移动过，且发现在外墙上用于固定线的钢钉轧头，一 枚钢钉正好钉穿了－5线的处。
这样，因有钉子从线中穿过，又由于风的吹动，天长日久线的内绝缘层可 能有些磨损，又遇下雨，水从孔隙中渗入，使芯线与外层屏蔽网线近似短路 天气晴好干燥时，电阻变大，信号又恢复了正常更换此段－5 线后，信号恢复 正常故障三：某用户刚迁新居，当用户开通有线电视信号时，发现有些频道有重影或横 道干扰，有时图像会左右晃动、上下有滚道，但其于频道图像还较正常分析：此故障可能是由于传输线上的阻抗失配或用户放大器中的均衡器失衡造成 的查找及解决办法：由于只有该用户出现上述故障现象，干线放大器的均衡一般不会有什么问 题经检测用户放大器的高端信号电平为95dB，低端信号电平为91dB,中间频 段的频道信号也正常，说明用户放大器也未失衡因用户其他频道信号正常， 说明分支器过来的信号通道也不会有问题，可能是用户端线路有问题询问用 户得知，室内的布线是由装修时的电工师傅铺设的开户暗埋线的接线盒盖 板，发现电工将去各房间的几路分支线一并直接接到用户输入线上，且每条分 支线的预留长度过多，破坏了线路的传输特性，使同轴传输线阻抗失配，引起 上述现象在并接处加装分配器，将空头用75Q假负载接上，将各接头拧上， 故障现象消失，所有频道图像均很清晰。
故障四：某酒店两套客房信号不清楚，高频信号雪花大，低频正常，检查用户盒及 分支分配器均正常，用场强仪测高频信号均低于正常值逐级向后查到用户放 大器，该用户放大器是一路主输出、两路副输出，仔细观察用户放大器的输出 分配，发现301房的一种信号是从一20dB副输出口分配输出的工程技术安装人员未按设计要求分配信号电平，忽略了用户放大器的主副 输出信号，电平衰减量相差20dB，造成分配到301和201房的信号电平偏低， 特别是高频信号在传输中衰减比较大，反映到图像上就是雪花大将输出分配进行改造，在主输出口处另增加一个二分配使整个用户网络电 平平均分配，故障排除，信号恢复正常光接收机一种常见故障的快速修复：在修复工作中，经常发现光接收机输出低的现象，并导致这一个光节点区 域内的信号全部变差打开光接收机，检查里面的电源部分，指示灯亮，24V 供电正常，说明电源没有问题再用场强仪测试光电转换模块的输出端，信号为70dB，说明光电转换模块 工作也正常测试光接收的输出口，只有70dB左右的信号，没有放大，反而降 低了几个dB,说明光接收机内的功率放大模块没有工作，已经损坏一般的修 复方法是更换光接收机，但这种方法太麻烦，因为更换时要将尾缆从光接收机 上拆掉，拆下光接收机再接上一台新的光接收机，再将尾缆接好，一般需要2h 才能完成。
快速的修复方法是直接更换光接收机内的功率放大模块，功率放大 模块在光接收机内是靠两颗螺丝固定，插拔安装，更换起来很方便，几分钟就 可以完成而且光接收机内的功率放大模块与放大器里的功率放大模块完全一 样，在没有备用模块的情况下，可以用放大器里的功率放大模块更换光接机内 的功率放大模块有线电视常见故障及处理原因（第二部分）有线电视用户自身造成的故障：一、 在室内接入分支分配器，造成电视信号弱，雪花大在安装有线电视 时，只留给用户的电平在60〜70dB之间，如果用户乱接入分支分配器会造成信 号有很大的衰减，对于这种故障，采取接入衰减较小的分支分配器（比如108， 106， 204， 208， 306 等），以适应电视机的要求二、 在室内接入放大器这一般是在宾馆和酒店，用户接入放大器后造成 电视信号台与台之间相互干扰、扭曲、重影甚至无法收看对于这种现象，首 先测量放大器的输入电平，保证电平在 55〜70dB 以上用户在安装放大器时， 最好接入一只固定均衡器以保证放大器输入电平平衡，经过这种处理，均可达 到满意的收视效果三、 在室内没有接分支器而是直接接入由此造成电视效果低端很差，中 端还可以这种现象可以与线之间重新做F头，用直通或分支分配器接 入。
2、金属xx屋顶前方不能设置接收天线我们曾在某处把 MMDS 接收装置安装在两栋钢板瓦楼之间，选用的立杆出 钢瓦屋顶约 6米，将接收装置安装在立杆顶端，这时转动接收装置信号场强可 达80dByV，但接上监视器观察信号，发现图像杂乱，无法收看，调整接收高度 也无效果分析原因：根据电磁波在金属表面上产生反射波的原理，我们认为图像杂乱是钢板瓦 把 MMDS 信号反射到接收装置所致，因反射信号来自不同角度，所以接收电磁 波的时间和相位不同，使信号无法使用，将接收装置远离这两栋楼安装，信号 即正常系统的载噪比过低（低于43dB）往往引起雪花状噪波干扰，造成系统载噪 比降低的原因有：1、 前端信号源的信噪比不好；2、 光发射机射频输入电平过低造成调制降低；3、 光接收机输入的光功率过低；4、 放大器的输入电平过低有线电视系统特殊故障1 例：2003 年初，沈洋镇开通光缆传输有线电视信号，图像声音质量优良2 月 始，部分村用户电视机有白竖条沿水平方向左右缓慢移动按常规判断故障原因是放大器输出电平过高，使放大器在非线性区，产生 交扰调制，致使画面出现缓慢水平移动的白色竖条经查，发现上述故障用户的左右邻居的电视信号均正常，将这3家用户的 分配输出端信号线对换改接，图像故障依旧，由此排除了放大器输出电平过高 的可能性。
用场强仪对故障用户信号测试电平值为72dB，信号值优，最后对两 个村 6 户的彩色电视机进行调查，证实为同一厂家同一品牌，故考虑，白色竖 条的产生可能是由电视机本身原因所致，借用邻居家电视机试验对比，表明信号传输正常凭维修经验初步判定为电视机的信号调制处理出现异变，为应急解决用户维修费用，我们将用户电视机输入端的75Q同轴电缆进行技术处理：将电缆断开，使丝网相接，两条紫铜芯线相隔1mm捆在一起，此时高低频 段信号恢复正常，收视效果良好，用同一方法解决了上述6 户的故障线性编辑机的操作：一，编前准备1，连接好线路2，在放像机内，插入要编辑的素材带，在录像机内，插入已录有磁迹控制 信号的录像带3，选择编辑方式，建议采用插入方式切记，每一次编辑均用插入方式进 行编辑，否则，若在录像带任一部分进行一次组合编辑后就不能再用插入编辑 了，因为组合编辑输出点后约有1s左右的时间，录像带失去磁迹控制信号，用 什么办法都不可能修补好此处的磁迹信号，所以从此输出点后，就不能再用插 入编辑了二，进行编辑1，找好录像机的输入点在编辑录像机上找准编入点，并置“0”位，同时 按输入点，再按停止键2，在编辑控制器上，切换到放像机状态。
找准放像机的输入点，并置“0” 位，同时按输入点，再按停止键3，不找录像机和放像机的输出点，直接按编辑开始键，记数器出现“-5”秒 字样，然后自动进行编辑4，第一段素材编完后，多等0.5s，再按编辑停止键，停止编辑5，重复第一步到第四步，一部较高质量的录像带就编好了当然，在编辑 好的录像带上替换某一镜头或某段音频信号时，才可在编辑录像机上准确地置 输入点和输出点解决 F 头接触不良的方法：在有线电视传输系统中，传送信号和输送 60V 供电的线路经常会出现一些 故障，如收看节目时画面上有一些干扰杂波，或图像一会清楚一会又不清楚 维修这类故障，除了认真排除放大器内部故障外，大部分故障还是出在连接头 上，如芯线上的插针接触不良我们可以用锉刀把芯线加工成插针状，这样可 省去插针又可增加线路的稳定性另外一种故障也占了很大比例，即屏蔽网接 头氧化造成接触不良，为了解决这个问题，可将线剥开留下铜芯，用铜芯 将电缆屏蔽网预留部分扎上几圈，使屏蔽网与铜芯紧密接触，并预留适当长度 的铜芯再将输出端连接头的屏蔽网也同样加工，保证下一级电缆至放大器接触良 好，同时将铜芯与本级放大器螺丝旋紧，这样本级放大器接头接触就十分满意 了。
这样加工的线路，可以有效地保证延伸线路的信号更加稳定，使用户终端 信号保持正常值卫星电视接收机常见故障原因分析：1，无图像无伴音且画面无雪花噪声点由于画面没有雪花噪声点，可以判断故障出在接收机上此时，可能造成 故障的原因有：一，电源部分出故障二，基带信号处理电路出故障三，中频部分出故障四，微处理器控制电路出故障五，对于使用射频调制器输出的，则可能是射频调制器损坏2，无图像、无伴音但有雪花噪点对这种故障现象，首先在排除天线方位未对准卫星，馈源、高频头损坏， 中频电费中断或进水等问题之后，才能进一步作出如下判断：一，频道调谐电压不正常二，输入调谐器电路出故障三，AGC电路工作不正常四，鉴频器失锁五，采用射频调制器输出的，则可能是调制器频率产生较大的偏离3，有图像、伴音，但噪点干扰大这种故障在一般情况下，可能是由室外部分的问题引起的，如天线指向出 现偏差使输入信号减弱；馈源偏离焦点或极化方向不对造成天线增益下降；高 频头进水或性能下降，中频电缆进水或损耗变大，造成输入信号衰减加大等 在排除了上述可能原因之后，由接收机造成的故障原因可能有：一，调谐器输入端接触不良或前置放大器损坏，造成输入中频信号衰减， 噪声系数变大，从而影响图像质量。
二，中频放大器不正常三，AFC调节不当或微调电位器接触不良，造成接通AFC之后频率发生偏离，使之不能对准接收频率，图像出现噪点干扰四，采用射频调制器输出的，则可能调制器有故障或频率有一定的偏移4,有图像、无伴音或伴音不正常该故障肯定出在室内部分，检查并排除了监视器或电视机音频通道故障、 间频电缆损坏之后，则由接收机造成的故障原因可能有：一，伴音副载波失谐二，伴音调谐电压失常三，鉴频器故障四，伴音中放电路或音频放大电路损坏，输出插座接触不良，造成增益下 降，声音变小，出现非线性失真，甚至信号中断五，伴音去加重电路不正常六，采用射频调制器输出的，则可能是调制器的伴音副载波频率不准，或 由于调整磁芯松动使副载波频率产生偏移5，有伴音、无图像或图像不正常故障出在室内部分，检查并排除监视器或电视机视频电缆损坏之后，则由 接收机造成的故障原因可能有：一，图像信号处理通道出现断路、短路，视放管或集成电路损坏，输出插 座接触不良，极性转换开关接触不良等，都会出现完全无图像现象二，视放管或视放集成电路性能下降，使视频信号输出幅度下降，会出现 图像暗淡、对比度下降现象三，箝位电路工作不正常，如箝位管击穿、损坏，箝位电容损坏、漏电 等，会造成视频信号中同步头不能对齐，出现帧不同步或图像扭曲现象。
四，去加重电路和视频滤波器工作不正常，若造成视频信号高频分量衰减 太大，则会出现严重的拖尾、色调失真、清晰度下降，甚至出现无彩色等现 象；若造成视频高端带外衰减不够，则会出现图像杂波干扰大、白色镶边、伴 音干扰图像等现象五，通过模拟制式转换器输出时，若制式转换器出现故障，也会出现无图 像、无彩色、对比度低、画面暗淡、不同步等现象六，通过射频调制输出的，若调制器出现故障，则可能出现无图像、无彩 色、画面暗淡，或过调制而产生画面亮度反转等现象6，出现“跑台”现象造成跑台现象的原因可能来自室外部分的高频头，高频头内的本振电路性 能变坏，会使本振频率随环境温度的变化而改变，从而造成跑台，排除了这一 可能性之后，则可断定故障来自于室内的接收机一，调谐电压不稳定二，AFC电路出故障，无法实现自动频率跟踪，甚至导致不正常的频率偏 移，从而造成第二中频频率的变化，引起跑台三，调谐器内部故障，如第二本振电路工作不正常、振荡管性能变坏、变 容二极管不稳定或损坏等，都会造成跑台四，采用射频调制器输出的，可能由于调制器频率不稳定产生漂移，这种 情况尤其会出现在采用LC作为载波振荡回路的调制器中1,某村电视站原来转播的中央1 套节目变成了中央2套，检查机柜正常，调 出菜单发现原设定的频率1290变为970，其他节目正常。
重新调整频率，节目 恢复正常，判定其原因为接收一体机内部集成块出现误码而导致原储存的数据 转换3，有 5 套节目出现雪花点干扰，维修人员检查各频道均有雪花点，判断故 障出在公共部分，如高频头、一5电缆和天线等观察发现接收亚1A天线向东 偏转，重新调整并加固，故障消除分析原因：故障当晚刮大风导致天线偏转，看来定期检查固定天线十分重要4，某电视站反映中央1， 2 套节目有拉丝现象，根据经验，细心调节各频 道电平，无效同一天线下的其他节目都正常，看来故障不在天线换上两台 备用接收机，无效，更换高频头也无效仔细检查，发现天线反面少装两根加 固背筋，补齐背筋，故障消除5 ，某电视站反映有5套节目雪花点增多，这5套节目采自一面天线的两个 极化，估计是天线偏移所致，微调天线，雪花并未消除观察发现有一棵树挡 在天线开口方向，冬天安装无枝叶遮挡，而夏天枝叶浓密导致信号愈来愈差， 砍掉这棵树，故障消除xx 地面站上高频头的维护：卫星信号是通过卫星地面站上的高频头接收，再通过卫星接收机，解调成 音视频信号，进入有线前端高频头作为室外工作的有源器件，其工作性能的 稳定与否直接影响到整个有线台的信号高频头输出是通过F头和同轴电缆相 连。
由于F头不能防雨，在通常情况下，是将F头做好，并和高频头输出阻抗 口接好，再用防水胶布包好这种做法有一定缺点，时间稍长，防水胶布在风 吹日晒情况下就会老化防水胶布老化以后，就会失去防水作用，天下雨时， 高频头就会进水，造成短路，影响信号由于市面上没有现成的高频头防雨器 材，我们自制了防雨器材材料用空的圆油壶，把壶口小的部分剪去，先用防 水胶布把F头包好，然后壶口朝下套在高频头上，根据高频头的型号可选择不 同型号的油壶在开口处打三个小眼，分别与地面站上的3个支架固定好这 种方法既不影响信号同时防水效果相当好我台这样做后，很长时间未出现故 障有线电视特殊干扰故障的排除：中水一局有线电视系统是企业网络，经改造升级后，信号质量极大改善 但过了不久，就接到多户投诉，反映电视图像上有黑或白横杠横带干扰经实 地观察，画面上确有向上或向下移动的横杠横带干扰，严重时切割画面无法正 常收看，伴音也受影响，波及几栋楼凭经验初步判定可能是楼栋放大器和电 源供电有问题但换了放大器后没有解决，检查电源电压除低了一点外查对稳 定又考虑有一根干线电缆离供电变压器较近，会使干扰源窜入线路，于是将 干线改道架设，请供电部门将变压器负荷调平衡，还重新处理了接地装置，然 后观察效果，没出现干扰，以为故障排除。
但是，过了不久又有用户反映低频 道在晚上 10 点钟前干扰严重晚上用仪表测验交流哼声，结果超差很多， HUM 在4%〜6%上下波动，且很不稳定查找相关资料都将此现象解释为交流电质量欠佳经反复探讨后确认放大 器和交流电质量没有问题，可能是另有干扰源窜入系统所致于是用优选法检 查，逐步缩小范围，在重点楼仔细观察经仔细筛选断口后，发现在断某用户 分支器件后干扰消除，于是重点检查该户室内部分该用户是将电视机与录像 机、组合音响和电冰箱外壳级联在一起，然后用一根胶质线接“地”，看的出是 曾经接在暖气片上，但不知为什么接头掉了没有接地楼房民用电为三相四线 制入户，三相电负载不一定平衡，零用线绝非“纯地”，早期楼房用电插座是两 个孔的，无接地孔，这种“中性电”通过家用电器机壳和电视机电缆外皮反馈到 网络上，便形成了干扰，并且随着用户的开机使用长短而定，有时无干扰是因 用户不在家或没看电视在这种情况下为了判断准确，反复通断几次，确认无 疑，最终将故障排除中央 xxxx 接收故障排除一例：故障现象：某一个加密频道经常出现信号中断现象，在接收机断电后再通电时，要等 待很长时间，甚至十几个小时后图像才会出来。
到后来严重时这台接收机重新 开机后一直没有信号输出出现这种现象时，其它加密频道接收基本正常故障分析：由于其它三个台接收正常，因此故障可能为以下几个方面：一，上行信号源有问题；二，功分器该输出端口有故障；三，接收机故障 或菜单调整出错故障排除：第一步先将该接收机调到接收中7 的状态，结果没有信号输出；第二步打 询问邻近县有线台该加密频道招收是否正常，回答是很正常；第三步把功 分器接该接收机的端口接到其它接收机上，结果其它接收机能正常工作，这样 就排除了对功分器的怀疑；第四步将功分器的输出端接到该接收机的另外一个 输入端口上，在菜单上对输入端口号重新进行设制，但是信号仍然没有出来 这时只能怀疑接收机有故障了为了正式确定一下，因此做了第五步，将该接 收机拿到邻县有线台去试一下，结果大出意外——该接收机输出正常走到这 一步好象就山穷水尽了，我们只好瞎找了在后来多次对接收机初始化、调整 菜单后，无意中把故障排除了——中要把接收机的接收频率调偏一点，图像就 出来了故障原因：高频头本振频率发生偏移，只要某台接收机的自动频率跟踪范围小于偏移 值，就会造成该接收机无输出的现象这时在接收机菜单上查询卫星信号电平 什就会发现不到50dB，在把接收机接收频率调偏一点后，电平值会达到70dB。
由于数字信号在输入电平降低后不会出现象接收模拟信号时电平降低后有“火爆 点”出现的现象，所以造成了误判断支干线被非法偷接引起的一例特殊故障分析及排除：一支干线采用独立的芯线供电方式工作，所覆盖区域的有线电视信号品质 突然严重变坏，现象为：每套节目图像上有疏密不均的水平杂乱白线，并有50Hz电源干扰图像现 象，伴音杂音大，严重影响收视经查信号电平较正常电平高端低6dB，低端 低3dB，供电器输出电压只有43V左右，输出电流指示增大许多用万用表测 量第一级芯线供电放大器电压仅有30V左右有线电视前端系统的质量保证与维护我们知道，前端是有线电视系统中的核心，也是整个HFC网络的心脏它要处 理和分配由天线接收的各种电视信号和自办电视节目的信号，并尽可能不受损 伤的将其放大、解调、调制、混合、再放大后送给传输系统而且为了扩容， 它还要向传输系统提供高质量多频道的领频信号因而，前端技术指标的好 坏，直接影响着后面部分如果信号在这一部分处理不好要在后面的传输系统 中补救是不可能的因此，保证有线电视前端系统的安全、优质播出对确保 整个有线电视系统的质量至关重要下面结合我台的实际谈谈有线电视前端系 统的质量保证与维护。
一、前端信号源信号源是有线电视前端向干线、分配网传输电视节目的源头它一般包括 电视接收天线、调频广播接收天线、卫星地面接收天线、微波接收天线、其它 有线电视网送来的节目以及本台的自办电视节目等本台的信号源除自办节目 和其它有线电视网（省、州）送来的电视节目外，主要是接收卫星传送的电视 节目本文中只简要的谈谈卫星电视信号的接收要求或维护1、xx 接收系统的调整卫星接收信号的好坏决定于天线、高频头、接收机的选型和人为操作在 接收场地不受限制时，选用卫星天线尺寸上，对于接收 C 波段信号应尽量选用 口径大的接收天线，而接收Ku波段信号以1.5-2.0m偏馈天线就行了目前我台 主要接收亚太1A （134°E）、C波段发送的电视节目，其发射功率为16W和接 收亚洲3S （105.5°E）C波段发送的电视节目，其发射功率为8.2W在我国波束中 心的等效辐射功率为36dB-37dB，用普通3.2m前馈式接收天线接收增益为39.3- 40dB,信号质量可以达到4级以上为了提高接收信噪比，采用噪声温度低的高 频头（如17°K ）也是关键，这相当于增大了接收天线的半径，提高了天线增 益天线的安装调试同样是一项极为细致的工作，在根据接收地的经纬度计算 出天线的方位角，仰角粗调天线，收到电视信号后，要反复微调天线的方位 角，仰角以及高频头的极化和焦距，直至使高频头中频输出信号电平最大，监 视机上的图像、声音质量最佳为止。
卫星数字电视与卫星模拟电视的接收大致相同但，由于卫星数字电视解 码接收机在接收到信号以后对其数据包的标志、状态等进行检索、识别判断、 运算处理等复杂工序后才会有视音频输出，这个过程大约需要数秒的时间，所 以，接收卫星数字电视信号时，在接收天线的仰角和方位角大致对准后，细调 要比接收模拟信号更慢，更仔细数字电视解码接收机（IRD）有一项重要指标一Eb/NO门限值（Eb为二进制 码元信号能量，NO为单位频谱的噪声功率），一般要求接收机的门跟值＜5.5dB （时）在数字卫星电视接收中，接收信号的Eb/NO值高于门限时，C/N的变 化不会影响图像的信噪比S/N，而在门限值附近时，C/N的下降则会引起S/N的 急剧变化，信号会出现误码而引起“图像停顿”或“马赛克”现象，严重时会接收不 到信号因此，在数字电视图像接收中，要求采用具有低Eb/NO门限的优质 IRD 接收机在卫星数字电视接收调试时，就不能像接收模拟电视那样用观察图像的办 法来调整天线、数字电视信号在数字接收机的门限值以下是不会有图像的，所 以调试时应进入菜单观察信号强度指示，一旦发现信号强度显示指示，就应放 慢速度，减少幅度进行微调，最终使信号强度指示最大。
2、 影响xx电视接收的几个因素•环境的干扰如雨、雪、冰、霜也是影响质量的一个重要因素•接收天线的增益（大小）直接影响接收图像质量，因此要选用满足系统要 求，口径大小合适、高效的天线•要选用噪声温度低，本振相位噪声小、高频急定和动态增益高的高频头•卫星的漂移，日凌等也是影响卫星信号接收的因素3、 室外天线的维护天馈系统长年暴露在室外，风吹、日晒、雨淋等均会损坏天线系统的防护 涂层，引起腐蚀或锈蚀，因此应定期清理表面，及时补漆或重新油漆，在螺杆 或可拆卸螺帽部分涂上黄油，以保护天线金属构件不受损和锈蚀，也便于天线 的调整其次要保护好馈源口座，用罩盖上，以防蜘蛛和土蜂等在内做窝，造 成信号时强时弱甚至中断，还有高频头输出 F 头部位，应用密封条封好，防止 雨水进入高频头不能正常工作二、前端调制器的调整调制器是将有线电视系统中所要传输的视频信号、音频信号变成能够在系 统中传输的高频信号的设备它是前端中的重要设备之一调制器性能的高低 决定了网络信号的质量好坏，因此，一定要选择优良的调制设备，才能实现前 端技术质量的要求调制器有固定频率输出与捷变频输出之分作为有线网， 捷变频调制器少用或不用，因捷变频调制器的输出端一般没有频道虑波器，而 只有频段虑波器，带外抑制不如固定频率调制器好。
当传输频道较多时，会使 系统噪声叠加捷变频调制器因其输出频率可调，给使用带来方便，只在备份 的设备中准备几台捷变频调制器，以应急需，随时替代损坏的固定频率调制 器本台选用前端调制设备时，考虑系统设计的总体技术指标的实现，因此， 选用了美国优力（UNIKA）公司生产的广播级固定频率邻频调制器调制器在使 用中，对其输出电平，A/V比，图像、音频调制度的调整十分重要1、前端输出电平的调整我们知道，输出电平的大小和平坦度直接影响到 C/N、CTB、CSO 三项指标和放大器的级联数对前端而言除按设计要求控制输出电 平外，高低电平差的大小也要控制好，频道间电平差越小，频率线性就越好 一般频道间电平差不要超过±0.5dBuV左右在满足输出电平的条件下，前端尽量 不要加宽带放大器,因为加宽带放大器会降低三大指标2、 A/V 比的调整在邻频传输系统中，为避免伴音干扰图像,A/V比数值应调至大于或等于17dBuV左右，最大20dBuV,太大会降低伴音载波功率因我们送给用户终端的图 像载波电平一般为70dBuV左右，那么伴音载波电平仍有50dBuV,完全满足要求 A/V 比调得太大,会对上邻频道图像产生干扰。
3、 调制度的调整调幅度的大小直接影响图像和伴音效果，调制度太深，图像会泛白、剌 眼，甚至在伴音中将产生蜂声，严重时图像出现负像调制度太浅，图像显得 灰暗，视频调制度一般调至 75%-85%左右，最大 87.5%（国标 9B11318.2-89 中 对调制器规定的指标（调制度 80±7.5）%在没有仪器的条件下，要视被接收信号 的图像情况而定，边看图像，边调试大小将电视机的亮度、对比度、色度调 适中，调整图像输入电位器时，例如顺时针方向增大调幅度，边看图像边调 整，以有较大面积的白色图像时，伴音没有蜂声为好在画面上出现字幕时， 不应有蜂声，图像内容变化不影响伴音仔细调整，使图像达最佳效果4、 伴音输出电平的调整伴音的调整主要控制其音量，使用户听到的所有台伴音逼真宏亮，音量大 小统一不然用户换台时，伴音忽大忽小，高低不一，给用户带来不便，影响 收看效果，从技术上讲也不规范因此，要将几十个频道的音量完全调至一样大小，也并非容易，必须仔细 的调整两三遍，调伴音输出电平时，用 2 台彩电监听 A 台调在认为图像伴音 均好的频道上，作为固定对比，另外B台用作调整其它频道监听一般将监视 器的音量电位器旋在位置。
在调整调制器伴音前，应将卫星接收机的音量开至 最大，然后再调整调制器，调整音量输入电位器，一边调整一这听B台监视器 的音量，以A台监视器的音量大小一致调整时还要观察上一邻频的电视图像 不应受到干扰，即不应有随下一频道伴音而变化的条纹、道子干扰等现象为 了确保用户家电视机的音量保持基本一致，必须定期对伴音调制度的跟踪调 整5、信号连接线的选择由于机房设备多，环节多，因此大量使用视音频连接线连接线质量不 好，图像会产生网纹干扰，这是因为连接线的屏蔽金属和编织网太稀疏,起不到 有效的屏蔽和良好的接地通路作用所致因此，必须购高质量的连接线另外 还要注意调制器、混合器等设备的剩余口，应全部用75 欧姆终端假负载封口， 堵绝相互串扰和其他频率的干扰三、防雷电保护雷是一种大气中的放电现象，常常使有线电视设备损坏雷击主要有两 种，“直击雷〃和“感应雷”直击雷只占雷击率的10%左右，它的放电时间很 短，泄放电流可达几万、甚至几十万安培因此，直接遭雷击，在放电通信上 毁坏性巨大一般可使用避雷针、避雷线和避雷网来防避减小危害感应雷占 雷击率9 0%左右，危害范围甚广，有线电视系统的电子设备受雷击主要是感 应雷造成。
砚山县在广播电视大楼设计建设中，我们利用框架结构中的主钢筋作为接 地体的骨架，把柱子、梁内的主钢筋作为一个整体与地桩相连接，形成地网 大楼共建有16层，高5 4米，是砚山最高建筑物，有线电视前端机房、播出 机房、国干、省干、州干等机房设在大楼13层卫星电视接收天线设在15 层平台，基座与大楼钢筋连接在一起在大楼16层顶建有3 0米高镀锌铁塔 或6米的桅杆，在桅杆天线顶端上设有1.5米的避雷针铁塔基座与大楼焊 接在大楼柱子内的主钢筋上，这样,整幢大楼钢筋焊接成一个笼式的大地网,接地 电阻,实测为1 • 2欧姆,卫星电视接收天线在铁塔的45°的保护伞内,当有雷击时， 天线、机房内的人和设备,处于同一电位下,可靠地起到安全保护作用感应雷主 要是通过传输线路危害设备的,因此,对机房内的所有设备,输入、输出电缆的屏蔽 层等要良好的接地或铺设抗静电地板机房的地线不能与建筑物避雷装置互通,应独立设置,在建设大楼时,我们单独 采用①22的园钢，埋设了 2根接地装置,在建设大楼基础时同时埋设，采用5cm的 扁钢与①22园钢焊接，直接架设到十三楼机房2根接地装置我们设为A桩和B 桩,A桩埋设21米，实测接地电阻为2.3欧姆，该地线用在国干、省干、州干机 房。
B 桩埋设 23 米,实测接地电阻为 2.7 欧姆,用在本台有线电视前端机房和播出 机房四、 有线电视前端电源的配置前端系统的供电安全是播出可靠性的重要保证为了用电设备的稳定性和 安全性,前端机房都必须设置稳压电源设备,稳压电源应配置使用 1:1 的隔离变压 器和具有抗干扰功能的设备如果有条件的台可以配置一套UPS不间断电源,作为后备电源，以防市电停 电目前我台有线电视前端只传输电视节目,还未开通数据业务和回传业务没 有配置 UPS 电源,只配置了一台汽油发电机,以防市电停电五、 前端机房的温度控制由于有线电视前端机房的设备是24 小时工作,夏天机器温升很高,过高的温 度容易使机器内的电子元件老化,甚至损坏光发射机、光放大器中的激光器要 求工作在恒温状态,温度的温差过大会引起激光器功率,波长等特性的变化,光设备 内部都有相应的恒温保护装置,如果外界的温度太高,会直接影响到恒温保护性 能因此,前端的温度控制问题也是很重要的,我们设置了两台分体落地式空调机 器控制机房的室内温度,确保设备的良好运行六、 前端的日常维护为了保证有线电视的安全、优质播出,机房设备应进行周检、月检、季检,年 检等定期检修和日常维护。
我们每周都对调制器的图像载波电平,伴音载波电平 及音量进行测试,如发现有差异,就认真的细调,并做好记录,发现问题,及时的查找 原因,直至排出故障总之,有线电视前端信号质量的优劣由诸多因素决定,我们必须充分重视每一 个环节首先,我们的值机人员要有责任心,要懂得一定的技术知识;其次就是要随 时注意机房设备的运行情况和利用监视器观察每一个电视输出的图像、伴音 这样,才能保证有线电视信号安全、优质、可靠的运行CATV系统中常见干扰分 析及排除方法一、重影干扰1、超前重影（左重影）CATV 系统中图像主信号轮廓左边的前重影是由于系统中接收到的空间信号 比电缆传输系统传送的主信号提前到达用户接收机所致，这往往是因为系统用 户距发射台较近，空中信号较强，直接窜入用户接收机所形成的清除的方法 是在频道设置时采用转频方式，即在前端用频道转换器，将空间信号频道转换 到另一频道后进行放大传输，避免与空间强信号同频另外也可以在不影响失 真指标的情况下适当提高用户电平，以达到降低重影干扰的作用，但一般不宜 超过 75 分贝微伏2、滞后重影（右重影）这种干扰在无线电视接收及有线电视系统中都会产生在无线电视用户 中，电视机在接收空间主信号时同时收到由山头或高大建筑物等产生的多次多 径反射波，这种反射波相对于直射波有较大的相位滞后，所以产生右重影。
而 在 CATV 系统中，开路天线如对不准发射台或反射器不好，接收天线与馈线之 间，电缆与分配器、分支器之间，电缆、用户盒、或者施工中由于电缆弯曲半 径太小、受挤压、机械损伤而变形也会使阻抗特性发生较大变化，造成阻抗不 匹配，产生反射波反射波沿电缆往返传输且逐渐衰减，最后反映在电视机屏 幕上会产生右重影根据以上情况，解决的办法是：1、 仔细调整天线位置和方向，如不能解决问题应采用强反射天线或加移相 天线或选择适当的天线阵组合来消除重影2、 选择75Q的电缆、接插件、连接头，确保阻抗匹配3、 把各个连接环节做好，保证接触良好，阻抗匹配4、逐段检查电缆是否变形，阻抗是否改变，如有变化即更换之二、雪花干扰雪花干扰也是有线电视系统中最普遍、最常见的干扰形式之一，形成原因 很多，究其根源是由于信号载噪比不能达标所致1、由于电平降低而引起载噪比指标下降，形成雪花干扰的现象尤为常见 由于传输系统中各环节接触不良，放大器、分支分配器故障，机内元器件老化 失效、增益降低，电缆老化、损耗增大，由于自然或人为因素使电缆内外导体 短路、部分断路均可造成此类故障可从用户终端开始逐点往前测试电平，找 出电平低落的原因，一般不难修复。
2、前端信号源载噪比不够或发生故障此类现象一般发生在个别频道而且 用户电平没有多大变化3、用户电平不低，信号源没问题却有明显的雪花干扰，这多数是设计不尽 合理，如放大器级联数过多载噪比变坏严重，或者是放大器等器件的噪声系数 严重超标所致也可能是由于中间某个传输环节电平过低导致载噪比严重下 降，虽然后面环节电平提高但改变不了载噪比指标最坏的结果4、由于线路过长或局部短路可导致低端正常而高端有雪花现象由于均衡 器使用不当或局部接触不良可导致高端正常而低端有雪花干扰的现象三、“彩色鬼影”干扰彩色电视机在接收彩色图像时有时会出现水平方向的颜色和图像亮度不重 合产生彩色镶边的现象，就像彩色报刊中套印没有套准一样，即所谓的“彩色鬼 影”其根本原因就是视频指标中的色亮度时延差严重超标所造成的，可能是由 于调制器指标不合格或者各接头处阻抗不匹配造成的；也可能是某一频道的图 像载波与彩色副载波之间产生了较大的群时延或包络时延，随着放大器的级联 而逐步累加造成的消除“彩色鬼影”的干扰除了选用性能良好的前端设备外还 应注意系统中各个环节的阻抗匹配问题并尽量减少“干放”的级联数有线电视系统的常见故障分析（转）实用技术2011-05-03 10:33:08阅读 14 评论 0 字号：大中小订阅一、概述有线电视网络建成投入使用后，随着网络的扩大和入网用户的不断增多， 系统将出现各种各样的故障，笔者从事有线电视工作十余年，处理过很多类型 的故障，但从电视屏幕的现象症状上看，可分为5 类故障：①电视图像有干扰；②电视图像有噪点；③电视信号弱或某些频道的音 频上附着很强的噪声； ④电视图像有重影； ⑤用户端无电视信号。
二、故障的分析与排除方法（一）用户电视图像有干扰1、 电视图像出现网纹干扰这种情况比较常见，原因也较多，干扰频率越接近图像载频，网纹干扰条 纹越粗，反之越细若网纹干扰呈稳定斜线状，则是由前端设备或传输系统互调失真所引起 的，对于邻频传输系统可能是下邻频道的伴音载频电平过高而干扰本频道前端 设备所引起的传输分配系统的某放大器如在超出额定输出电平下工作时也可 能出现上述网纹干扰，但未必一定限于该台放大器，有时是若干台放大器级联 的结果，这种情况需对相关的各台放大器的工作电平重新调整才可解决故障2、 电视图像出现“雨刷”干扰（交扰调制干扰）交扰调制是放大器的工作范围进入非线性区域所致，其因一是放大器输出 电平太高，放大器输出电平越高，交扰变坏的因素越大，放大器输出电平每提 高 A 分贝交调变坏 2A 分贝，当交调出现时应检查放大器输出电平是否太高；其 因二是放大器线性区域变小，导致在输出信号中产生大量的谐波成分，与所接 收频率相同的谐波形成交扰调制，屏幕上可看到其它频道的干扰图像，呈“雨 刷”现象，高次谐波形成相互调制，屏幕上呈现干扰3、 图像出现水平条纹干扰若整个屏幕都出现水平细条纹干扰，多数是附近无线电视发射台的同频干 扰所引起的。
解决办法是避开本地发射台所有的无线频道，若干扰是一条或几条在屏幕 上或慢或快滚动的粗横条，则多半是50Hz或100Hz等交流纹波电压所引起的， 原因是放大器直流稳压电源对交流纹波电压的滤波能力下降，使交流纹波电压 超过规定指标，或由于市电电压过低，超过放大器直流稳压电源对供电电压的 调节范围而使输出直流电压中交流纹波电压超过规定指标所致二） 电视图像有噪点系统内由于某种原因导致电平降低，从而使载噪比下降，在电视屏幕上出 现随机闪烁的不规则噪点，引起图像劣化这种情况有以下原因：1、 用户网络中的某一无源分支、分配器的分支口损坏、接头接触不良、电 缆屏蔽层断裂、芯线脱落、连接线损坏等该故障可用场强仪测量发现，低频 段带内不平坦且电平较低，高频段电平变化不大2、 电缆因长时间使用而老化，电平衰减增大，从而使用户电视图像质量下 降，表现为低端信号电平变化不大，高端信号有明显的雪花点3、 放大器使用不当，输出电平低于设计值三） 电视信号弱或某些频道的音频上出现很强的噪声用户反映某些频道画面淡，看起来像褪色的照片，这是对比度不够，欠调 制的直接反映，当过调制时，即调制度超过87.5%，使得在视频白信号的峰值期 间，视频载波消失，载波消失后，电视接收机以场频来搜索信号，此时会听到 大的峰音噪声，这种失真在技术上称同步噪声。
四） 图像有重影重影是由于电视信号经过不同的路径到达电视机的时间先后不同造成的 重影分为左重影和右重影，左重影一般发生在空间场强比较强的地区，是经过 系统直接传到电视机上，因其路径短，所以形成左重影解决办法：一是提高场强区内用户电平，以此来抑制空间信号强度，或改变避开干 扰；二是选用屏蔽性能好的电缆或器件来减少直射波干扰产生右重影的原因 有两种：一是空间反射波造成的重影，二是由于系统不匹配或接触不良产生的反射 波形成的重影，产生右重影后应检查线路是否有开、短路或接头松动现象，分 支分配器是否有空头，系统分支分配输出口终端是否有75 欧假负载五）用户端无电视信号发生这类故障的原因直观判断有以下几种：1、市电停电或供电器发生故障，放大器无法工作，造成大面积无信号；2、线路中的有源分支、分配器损坏，或者人为造成电缆损坏，使供电器线 路中 60V 工作电压形成开路或短路，无法使该支路的放大器工作；3、放大器接头脱落，或者电缆严重开路，无电视信号输入。
