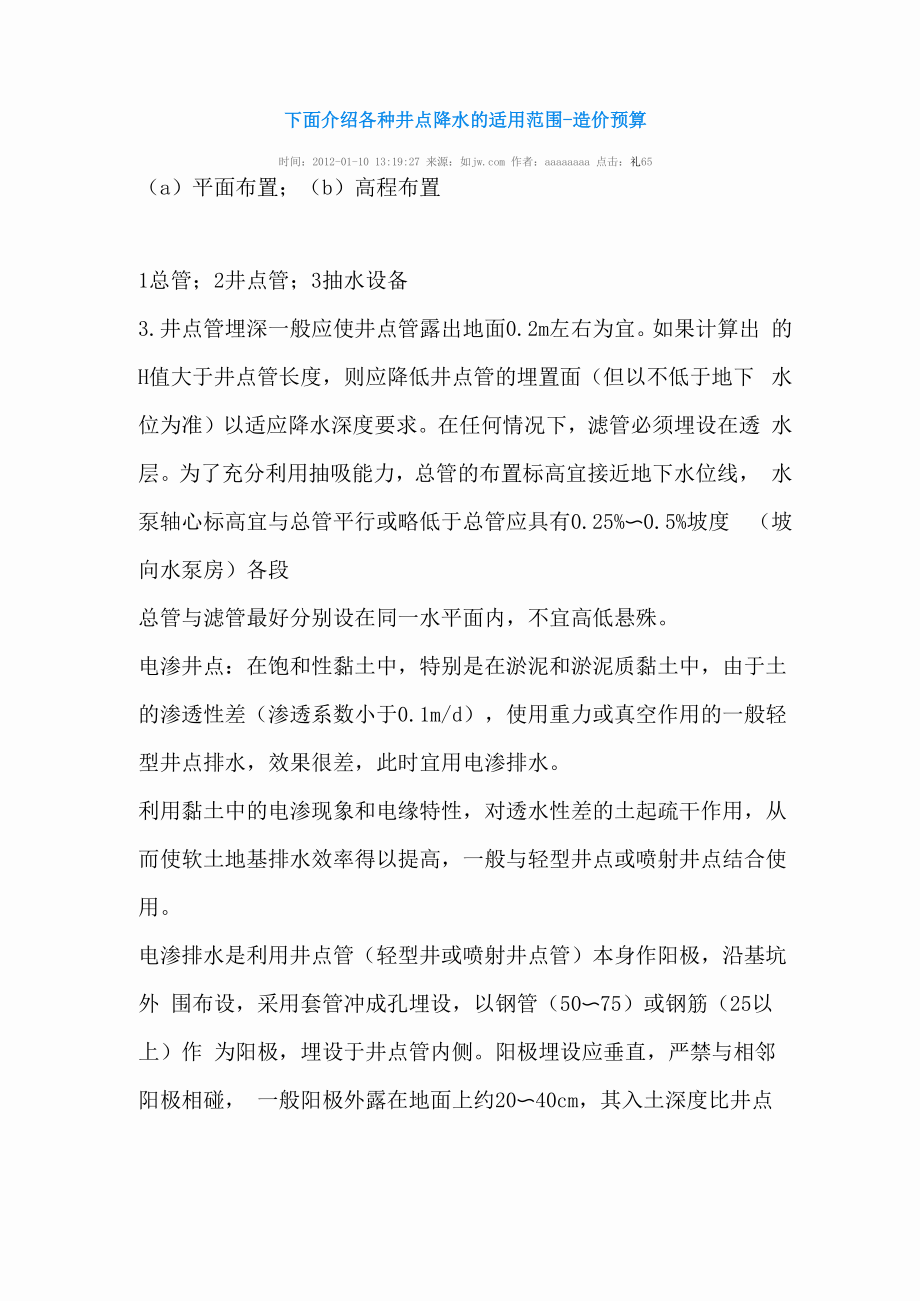

下面介绍各种井点降水的适用范围-造价预算时间：2012-01-10 13:19:27 来源：如 作者：aaaaaaaa 点击：礼65（a）平面布置；（b）高程布置1总管；2井点管；3抽水设备3.井点管埋深一般应使井点管露出地面0.2m左右为宜如果计算出 的H值大于井点管长度，则应降低井点管的埋置面（但以不低于地下 水位为准）以适应降水深度要求在任何情况下，滤管必须埋设在透 水层为了充分利用抽吸能力，总管的布置标高宜接近地下水位线， 水泵轴心标高宜与总管平行或略低于总管应具有0.25%〜0.5%坡度 （坡向水泵房）各段总管与滤管最好分别设在同一水平面内，不宜高低悬殊电渗井点：在饱和性黏土中，特别是在淤泥和淤泥质黏土中，由于土 的渗透性差（渗透系数小于0.1m/d），使用重力或真空作用的一般轻 型井点排水，效果很差，此时宜用电渗排水利用黏土中的电渗现象和电缘特性，对透水性差的土起疏干作用，从 而使软土地基排水效率得以提高，一般与轻型井点或喷射井点结合使 用电渗排水是利用井点管（轻型井或喷射井点管）本身作阳极，沿基坑外 围布设，采用套管冲成孔埋设，以钢管（50〜75）或钢筋（25以上）作 为阳极，埋设于井点管内侧。
阳极埋设应垂直，严禁与相邻阳极相碰， 一般阳极外露在地面上约20〜40cm，其入土深度比井点管深50m以保证水位能降到所要求的深度阴阳极间间距一般为0.8〜1.0m（轻 型井点）或1.2〜1.5m（采用喷射井点）并成平行交错排列阴阳极的 数量宜相等，必要时阳极数量可多于阴极数量，阴阳极应分别用电线 或钢筋等连成线路，接到直流发电机的相应电级上电渗井点的布设：电渗井点布设，采用直流电源电压不宜大于60V, 电流密度宜为0.5〜1.0A/m2阳极参用直径50〜75mm的钢管或直径小 于25mm的钢筋；负极采用井点本身正极和负极自成一列布置电渗井点施工与轻型井点相同电渗井点安装完毕后，为避免大量电 流从表面通过，降低电渗效果，减少电耗，通电前应将地面上金属或 其他导电物处理干净，电路系统中应安装电流表和电压表，以便操作 观察电流必须设有接地线电渗井点运行时，为减少电耗，应采 取间歇通电，即通电24h后，停电2〜3h再通电喷射井点：当基坑开挖较深，降水深度大于6m时，采用一般轻型井 点常不能满足要求，而必须使用二级或多级轻型井点才能满足要求，这需要增加设备机具数量 和基坑开挖面积、土方量、拖长工期，不够经济。
此时宜采用喷射井 点降水，降水深度可达8〜20m在渗透系数为3〜50m/d的砂土中应 用较为有效喷射井点根据使用液体或立体不同，分为喷水井点和喷 气水井点两种，其主要设备有：喷射井点管、高压水泵和管路系统组 成四、井点降水：轻型井点、喷射井点、大口径井点的采用由施工组织设计确定一般情况下，降水深度6m以内采用轻型井点，6m以上30m 以内采用相应的喷射井点，特殊情况下可选用大口径井点井点使用 时间按施工组织设计确定喷射井点定额包括两根观察孔制作，喷射 井管包括了内管和外管井点材料使用摊销量中已包括井点拆除时的 材料损耗量井点间距根据地质和降水要求由施工组织设计确定，一般轻型井点管 间距为1.2m，喷射井点管间距为2.5m，大口径井点管间距为10m 轻型井点井管（含滤水管）的成品价可按所需钢管的材料价乘以系数 2.40计算［应用释义］轻型井点降水：是沿基坑周围以一定的间距埋入井点管 （下端为滤管），在地面上用集水总管将各井点管连接起来，并在一定 位置设置抽水设备，利用真空泵和离心泵的真空吸力作用，使地下水 经滤管进入井管，然后经总管排出，从而降低地下水位喷射井点：见第六章脚手架及其他工程第一节说明应用释义第三条。
大口径井点：适用土层渗透系数大（k=10〜250m/d），出水量（涌水量） 大，所需降水深度很深（大于15m），环境允许凿井、工期适当时 下面介绍各种井点降水的适用范围：轻型井点：适用于降水深度6m以内，6口以内指的是小于或等于6m 喷射井点：适用于降水深度在6m以上30m以内，个别特殊情况采用 大口径井点井点布置：布置单排、双排、单层、双层井点，主要是由涌水量计算 结果、施工方法、设备能力、降水深度、沟槽宽度等实际情况决定 一般沟槽较窄、水量不大时，布置单排井点；沟槽较宽或涌水量较大 时、布置双排井点；降水深度在3〜5m时布置单层井点；降水深度在 6〜8m时，布置双层轻型井点；降水深度超过8m时，可布置喷射井 点井点距槽上口边的距离：根据槽坡、土质确定，以不滑坡、不影响其 空度为原则布置；无支撑的沟槽一般井点距槽边1.0〜1.5m为宜；井 点管距结构外缘不小于1.5m1.井点管长度：布置井点管顶和集水干管标度时（责任编辑）。
