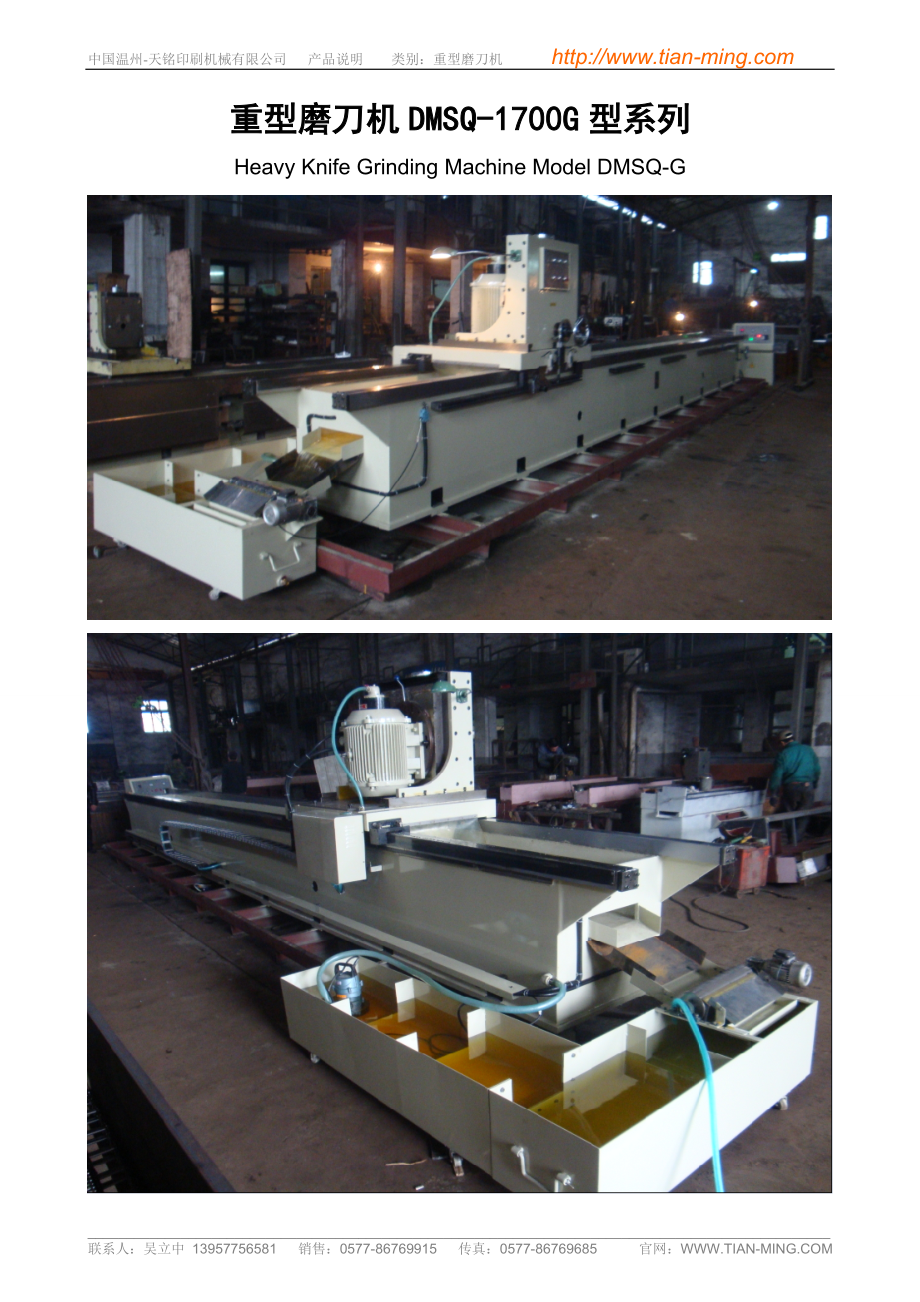

中国温州-天铭印刷机械有限公司 产品说明 类别：重型磨刀机 http://www.tian-重型磨刀机DMSQ-1700G型系列Heavy Knife Grinding Machine Model DMSQ-G该机是我公司根据20多年磨刀机制造历史，博采众长，积极吸纳国内外各类先进磨刀技术，而开发的一种专业用于大型磨刀中心和机械刀片厂实用型高效率先进磨刀设备其功能强大，设计先进，节能环保，外形美观大方，操作安全便捷，磨削精度高，生产效率高，在国内磨刀机行业处于领先科技水平，为机械刀片制造厂量身定做的设备设备结构特点/技术参数Main function and Technical parameters磨刀磨头磨头电机：Y系列三相异步电动机 型号：Y2-225M-6 功率（特制）：30kw 转速：1400/转 天铭公司特制水冷磨头电机，冷却液由轴孔从环形砂轮中心位置喷出，均匀散布在砂轮和刀片面上● 刀片冷却效果好，不易烧刀● 干净卫生，不会产生飞溅水滴和蒸汽● 提高冷却液利用率，降低磨刀成本磨头可以前后移动可以增大平磨宽度，主要针对特殊规格的刀片，变频器调速（行程移动）行程速度：3～20 M/ min（可调） 磨头转速：0～1400 r/min砂轮自动进给通过机械原理自动进给来实现磨头采用砂瓦式结构，可延长砂轮使用寿命的1/3齿轮、齿条传动● 传动比准确，传动力大● 传动跨度大，传动平稳● 传动比和距离可以改变，操作方便，维修简便，维护成本低● 对应用环境要求低，能在高温、重载、低速、尘埃较大的环境下工作龙门式机身机身采用经过热处理的优质碳素结构钢加工而成，坚固耐用，稳定性好磨头夹在两导轨中间进行工件加工和往复运动，砂轮的切削面处于两轨道的中间下方● 磨头加工更稳定、平稳● 刀片和砂轮可以得到更全面的冷却，提高了冷却效果● 放宽了床身跨度，使工件无需二次装夹，解决了截面的波纹度，保护刀锋电磁吸盘刀架台天铭公司特制磨刀机专用电磁吸盘● 吸力均匀，刀片不宜变形，磨刀更直线● 操作方便，工作效率高● 具有延时退磁功能，定位可靠，操作更安全工作台采用固定工作台，主要功能配置Main Function Deployment滚动式定位直线导轨● 有自动调心能力，可以得到高精度稳定的平滑运动，行程传动稳定● 所有方向均具有高刚性，可承受自上下、左右方向的负荷，导轨更耐用● 采用优质合金结构钢镶嵌而成，可以更换，维护方便，费用低● 表面镶有优质耐磨钢带，保护导轨和磨头座承载面，减小磨头行程振幅，降低噪声集中加油装置可以实现（润滑主箱体、升降托板、升降丝杠等位置）一次性集中加油，省时便捷自动清洗装置自动清洗机身内部的砂轮灰和铁灰 ● 采用内喷式砂轮电机，能均匀冷却和清洗砂轮表面，提高磨刀精度，延长砂轮使用寿命● 磨削时，1根水管自动喷洗刀片磨削面，保持刀口清洁；另有2根水管并列机身内槽壁，自动清洗残渣自动收渣装置位于设备出水口处，可把自动清洗装置清洗出来的磨削残渣，收集至渣槽，并进行过滤、磁吸、净化处理● 自动收集废水废渣，自动净化处理，自动循环回收使用冷却水，全程自动化（无需人工操作）● 过滤净化后的冷却水，可以循环使用，节约每一滴水● 滚轴磁吸能有效吸附磨削刀花，即时加工净化工业废水，节能环保● 无废水废渣外泄，地面和工作环境可保持干净主要技术参数Main technical parameters项 目参 数加工工件最大尺寸 （mm）长1700宽280厚125刀架转动范围0°磨头往返速度（m/min）3-20（变频调速）磨头转速端面磨头1400磨头倾斜角度端面磨头0-5度磨头最大垂直移动量端面磨头90㎜进给量范围单行程自动垂直0-0.05刻度盘每格1棘轮每齿垂直进给0.02㎜/齿工作台面尺寸长1700宽280砂轮尺寸端面磨头砂轮砂瓦Φ300电动机功率（KW）磨头电机Y2-225M-6 30kw往复电机Y90S-P4 1.1KW电动机功率（KW）冷却泵QX1.5-30-0.75KW收料电机NMRV30-60-Y0.09KW最大磨削长度、外型尺寸(长x宽x高)、机器重量Maximum grinding length, Overall dimensions (length x width x height) WeightNo规格/型号最大磨削长度外型尺寸(长x宽x高)机器重量单位unit毫米mm毫米mm千克Kg11700G17004080 x 1000 x 18204000________________________________________________________________________________________________联系人：吴立中 13957756581 销售：0577-86769915 ：0577-86769685 官网：WWW.TIAN-MING.COM。
