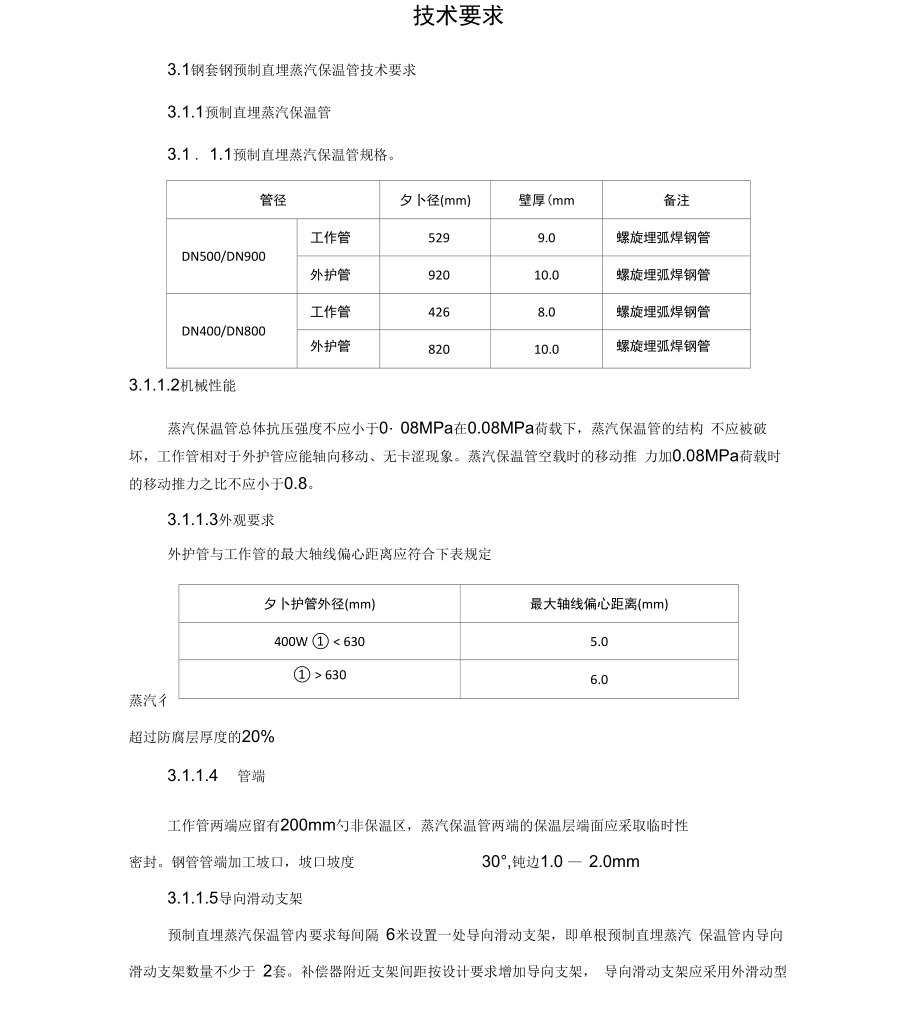

技术要求3.1钢套钢预制直埋蒸汽保温管技术要求3.1.1预制直埋蒸汽保温管3.1 . 1.1预制直埋蒸汽保温管规格管径夕卜径(mm)壁厚(mm备注DN500/DN900工作管5299.0螺旋埋弧焊钢管外护管92010.0螺旋埋弧焊钢管DN400/DN800工作管4268.0螺旋埋弧焊钢管外护管82010.0螺旋埋弧焊钢管3.1.1.2机械性能蒸汽保温管总体抗压强度不应小于0・08MPa在0.08MPa荷载下，蒸汽保温管的结构 不应被破坏，工作管相对于外护管应能轴向移动、无卡涩现象蒸汽保温管空载时的移动推 力加0.08MPa荷载时的移动推力之比不应小于0.83.1.1.3外观要求夕卜护管外径(mm)最大轴线偏心距离(mm)400W ① < 6305.0① > 6306.0外护管与工作管的最大轴线偏心距离应符合下表规定蒸汽彳超过防腐层厚度的20%3.1.1.4 管端工作管两端应留有200mm勺非保温区，蒸汽保温管两端的保温层端面应采取临时性密封钢管管端加工坡口，坡口坡度 30°,钝边1.0 — 2.0mm3.1.1.5导向滑动支架预制直埋蒸汽保温管内要求每间隔 6米设置一处导向滑动支架，即单根预制直埋蒸汽 保温管内导向滑动支架数量不少于 2套。
补偿器附近支架间距按设计要求增加导向支架， 导向滑动支架应采用外滑动型式并采取绝热措施保温补偿弯管两端的预制直埋保温蒸汽管内要求局部设置不阻碍工作管侧向位移的滑动支架，设置间隔及数量应符合施工图要求3.1.2工作管3.121用于输送蒸汽的工作钢管要求采用埋弧焊螺旋钢管，执行标准：GB/T 9711-2011《石油天然气工业管线输送系统用钢管》，材质Q235B供货商应为国内 大型正规企业3.1.2.2 工作管的表面锈蚀等级应符合 GB/T 8923.1-2011规定3.1.2.3钢管壁厚钢管的壁厚偏差=±5%3.1.3保温层3.1.3.1保温层的结构形式 保温层采用以超细玻璃棉为主要材料并包含铝箔反射层和空气层的复合保 温层反射层材料必须保证满足最高设计温度工况要求， 如以下图所示（仅供参-工作管规格DN500DN4001铝箔反射层铝箔反射层2玻璃棉40mmx2玻璃棉40mmx23铝箔反射布铝箔反射布4玻璃棉50mmx2玻璃棉50mmx25铝箔反射布铝箔反射布6空气层15mm空气层15mm绝热材料应分层敷设，且各层材料厚度不大于 50mm3.1.3.2绝热材料采用耐高温离心法超细玻璃棉，长期使用温度不低于450C。
保温层绝热材料在平均温 度70C时其导热系数应小于0・06W/ (K);平均温度220E时，其导热系数应小于0・08W/ (K);保温层结构应保证蒸汽保温管在蒸汽温度 300C(正常运行工况)运行时，其外表面温度不应大于50C绝热材料溶出的CL、F-、SiO-2及Na十的含量应符合《覆盖奥氏体不锈钢用绝热材料3t规范》(GB/T 17393-2008)3容重48-50kg/m，纤维平均直径w 8卩m渣球含量w 0.3%，含水率w 1%不燃性A 级，腐蚀性无，导热系数(70 士 5C)w 0.042w/m「C,抗潮湿，最高使用温度454C超细玻璃棉性能应符合《绝热玻璃棉及其制品》(GB/T13350-2008)的标准供货商应 为国内大型正规企业•3.1.3.3保温层缠绕方式 对于超细玻璃棉制品这种软质材料包裹时，应采用不锈钢带分段分层捆扎， 不应采用螺旋方式捆扎分段捆扎的间距不应大于 600mm3.1.3.4铝箔反射层 铝箔反射层为纯铝箔，工作温度下有良好热稳定性，纯铝箔反射率》 95%表面光滑平整，断裂伸长率》2%弱透水性3.1.4钢制外护管3.1.4.1用于埋地蒸汽管道的外护套钢管要求采用双面螺旋缝电焊钢管， 执行标准：GB/T 9711-2011《石油天然气工业管线输送系统用钢管》，材质Q235B钢管采 用热轧钢带或钢板做管坯，经常温螺旋成型。
用于制造钢管的钢带或钢板宽度不得小于钢管 外径的0.8倍在一段钢管中，只允许有一条制管钢板对头焊缝供货商应为国内大型正规 企业3.1.4.2外护管防腐材料 钢制外护管的防腐材料，应符合国家现行标准《城镇供热预制直埋蒸汽保温管技术条 件》CJ/T 246-2004的规定投标人采用无论何种外套钢管防腐形式，应在投标书内注明外套钢管接口防腐形式及材料防腐层结构设计说明及制作工艺、执行标准 ，详述防腐层各项性能 指标及测试方法，说明防腐层的耐温机理，防腐层性能检测手段及检测设备，并承诺成品管道的使用年限如采用玻璃钢、三PE复合或双层环氧粉末喷涂防腐层投标单位任选一种予以报价3.143外护管防腐要求钢制外护管必须进行外防腐，其设计应符合现行标准《埋地钢质管道外壁有机防腐层 技术规范》SY/T0061的有关规定钢制夕卜护管防腐前，钢管外表面抛（喷）射除锈等级应达到GB8923.1-2011中Sa2.5 级钢制夕护管防腐层长期耐温不应低于 70 C钢制外护管防腐层抗冲击强度不应小于 5J/mm剥离强度不应小于120N/cm,弯曲强度不应小于50MPa检漏电压耐5000V不打火花钢制外护管内壁也需要作相应的防腐处理。
3.144 顶管用外护钢管因此，需将外本项目局部穿越重要市政道路要求采取不开挖顶管方式穿越，护钢管作为顶管穿越后，再将已缠绕保温层并设置导向滑动支架的工作管穿入顶管内需要中标厂家现场配合指导施工， 并根据顶管与土壤间的磨损，适当增加 顶管用外护钢管壁厚及防腐层厚度本项目穿越顶管数量以最终现场施工为准3.2预制直埋蒸汽保温管管路附件技术要求3.2.1钢制部件的最小壁厚应不小于所对应同管径工作管及外护管的设计壁厚，当管路附件外护管外径大于直管外护管外径时，管路附件外护管的壁厚按照刚度和稳定性要求进行确定321.1钢制部件的焊接应符合 CJ/T 246-2007第5.1.10的要求钢制部件的强度应符合GB50235-1997第7・5・3・7条的规定；严密性要求应符合CJ/T155-2001第 4.1.7.3的规定3.2.1.2管路附件保温材料及其技术要求与钢套钢预制直埋蒸汽保温管保 温材料相同保温层厚度不应小于相连直管的保温层厚度，在正常运行工作情况下的外表面温度不应大于60r管路附件热桥处应采取隔热措施3.2.1.3钢制外护管的连接应采用对接焊，焊缝表面不得有裂纹、焊瘤、未焊满和弧坑等缺陷，其对接焊缝错边不得超过 0.35倍的壁厚且不大于3.0mm深度超过0.6mm长度超过0.5倍厚壁的焊缝咬边应修磨。
对接焊缝应进行100%超声波探 伤，焊缝质量应达到JB/T 4730.3中U级质量要求321.4外护管的接口尺寸应与相连接的保温管相同 当管路附件的接口尺 寸大于相连接的保温管时，应采用变径管，其外形尺寸应符合 GB/T 12459-2005 中表12的规定缩小后的直管段长度不应小于焊缝的安全间距3・2.1・5钢制外护管防腐前其表面处理应达到GB/T 8923-1988中Sa 2.5级的规定3・2.1・6管路附件的工作管各端口形式，应符合GB/T 12459或GB/T 13401的规定，工作管应留有长度为150mm~250mm无保温层裸露自由端3.2.1.7管路附件的尺寸偏差和外观要求应符合 CJ/T 246-2007第5.5.2的 要求3.2.1.8管路附件的抗冲击性能应符合 CJ/T 200的规定管路附件外防腐层应进行100%勺电火花检漏检测电压》5000V不打火花为合格管路附件的检验应符合 CJ/T 246-2007第7章“表1检验项目”的规定其中检测项目中“钢制管件”部分由钢制管件中标厂家负责检验产品检验分为出厂检验和型式检验，出厂检验应逐件检验，型式检验抽样，应按GB2829的规定执行。
3.2.2保温补口及外护管补口段防腐保温补口应在管道安装完毕，探伤检验及强度试验合格后进行保温材料及 其技术要求与钢套钢预制直埋蒸汽保温管保温材料相同外护管补口段防腐材料及其技术要求与外护管防腐相同 保温补口及外护管补口段防腐应符合《城镇供热预制直埋蒸汽保温管技术规程》 CJJ104-T2014的要求防腐层应平滑连续、无孔眼，检测电压》5000V不打火花为合格3.2.3保温内固定支座3.2.3.1固定支座承受推力荷载的能力应符合施工图要求根据计算本工程保温内固定支座承受推力见下表：出现在弯头处的大推力固定支架工作管规格最大轴向推力（运行工况）DN500450kN323.2固定支座承受推力的隔热材料强度应满足设计要求，耐温性高于350 °C3.2.3.3封闭型内固定支座中，外护管与工作管间应设置波纹柔性环形封隔板，当蒸汽 管线局部发生泄漏时，阻断外泄蒸汽扩散，蒸汽通过排潮管排出，依此排查蒸汽管线泄漏管 段；同时波纹柔性环形封隔板密封应满足蒸汽直埋外护管道严密性试验压力0.2MPa要求3.2.4 保温弯管3.2.4.1工作弯管及小于15°的外护弯管应采用热煨弯管或压制弯管，符合GB13401-2005或SY5257-2004的要求，材质采用Q235B所有焊缝100僦损检测。
符 合 GB/T9711-2011 的要求3.2.4.2 保温弯管角度的偏差不应超过土 1.0其曲率半径应》2.5D，具体角度及 曲率半径以最终版施工图为准3.2.4.3 工作弯管与外护弯管任何部位的壁厚应不小于所对应直管公称壁厚3.2.44 管端椭圆度：工作弯管直管段200mn长度范围内及变径钢管的椭圆造成外径公差不超过土 1%D3.2.4.4 保温弯管的结构应符合要求，弯管内的支架不应阻碍工作弯管的补偿位移 3.2.5保温三通3.2.5.1工作管三通应采用推制工艺制作，其质量应符合 GB/T 12459-2005的规定3.2.5.2保温三通设置在保温固定支座附近， 确定三通支管的外护管直径时， 应适当考虑三通支管的热位移3.2.6下排式保温疏水节3.2.6.1疏水管的公称直径及伸出长度应符合施工图要求3.2.6.2疏水节的外护管与工作管的外护管的接口应焊接严密、防水；必要时，按计算米取补强措施327排潮管排潮管技术条件应符合城镇供热预制直埋蒸汽保温管管路附件技术条件》(CJ/T 246-2007 )第5.2的规定，且开口向下4供货结构4.1钢套钢预制直埋蒸汽保温管 由钢制外护管、复合保温层、工作钢管及导向滑动支座组成。
4.2预制直埋蒸汽保温管管路附件4.2.1保温内固定支座 由工作管、保温层、推力传递机构件、隔断元件和外护管组成4.2.2 保温弯管 由工作弯管、保温层、外护弯管组成4.2.3 保温三通 由工作管三通、保温层和外护管组成4.2.4 保温补偿器 由工作管、补偿器、保温层和外护管组成4.2.5 下排式保温疏水节由工作管、集水罐、疏水管、保温层和外护管组成4.2.6 排潮管 设置在预制保温固定支座两端，由排潮钢管、保温层和外护管组成4.2.7 保温疏水管由工作管三通、保温层、导向滑动支座和外护管组成导向滑动支架保温管内要求设置导向滑动支架，支架间距按现场要求增加导 向支架，导向滑动支架应采用采取绝热措施4.2.8 不锈钢波纹端封 由波纹管、外护管和端面密封环板组成，外形尺寸和补偿量应满足现场施工设计要求4.2.9 保温弯管内固定节 由工作管、保温层、推力传递机构件、隔断元件和外护管组成。
