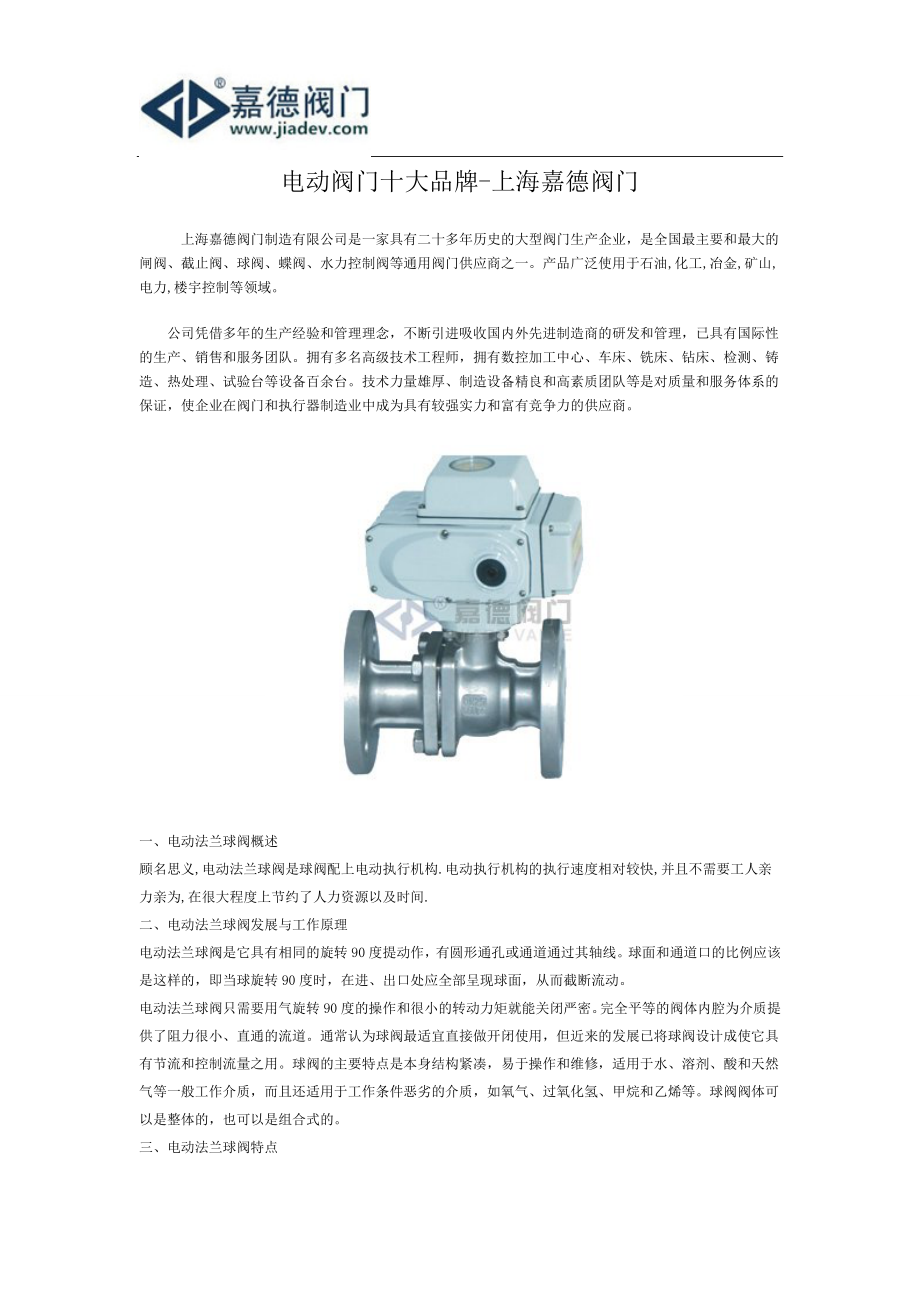

电动阀门十大品牌-上海嘉德阀门 上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商一、电动法兰球阀概述 顾名思义,电动法兰球阀是球阀配上电动执行机构.电动执行机构的执行速度相对较快,并且不需要工人亲力亲为,在很大程度上节约了人力资源以及时间.二、电动法兰球阀发展与工作原理电动法兰球阀是它具有相同的旋转90度提动作，有圆形通孔或通道通过其轴线球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动电动法兰球阀只需要用气旋转90度的操作和很小的转动力矩就能关闭严密完全平等的阀体内腔为介质提供了阻力很小、直通的流道。
通常认为球阀最适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等球阀阀体可以是整体的，也可以是组合式的三、电动法兰球阀特点 该球阀主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些优点CN系列执行机构技术参数阀体参数电源AC200/220V，50/60Hz公称通径DN10～300mm输出力矩50N·M～2000N·M公称压力PN1.6 2.5 4.0 6.4 31.5MPa(定制)动作范围0～90° 0～360°泄漏量软密封:零泄漏硬密封:≤额定流量的10-5动作时间15秒/30秒/60秒执行机构可另配PSQ、HQ、UNIC、361RS等系列电子式电动执行机构保护装置过热保护流量特性快开特性环境温度-30°～60°可调范围DN10-80DN100-300250:1350:1手动操作同附带手柄操作基本误差±1%限位电气、机械二重限位死区≤1%防护等级相当于IP-65回差≤1%位置测量可选装开关或电位计适用温度密封面驱动电机8W/EPTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃进线接口PE1/2〞进线线锁1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出四、电动法兰球阀用途电动球阀是一种转角为90度的旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过配用DKJ-Ⅱ、Ⅲ执行器引配日本工装、嘉德阀门等高性能执行机构产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。
球阀的关闭件是一个带孔的球体(或部分球)，球体随阀杆转动，实现阀门的开启或关闭球阀旋转90度即可全关全开，与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装五、电动法兰球阀附件的选项根据不同控制和要求可选择下列附件：切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器调节型附件：电气定位器、气动定位器、电气转换器气源处理附件：空气过滤减压阀、气源处理三联件手动机构：HVSD手操机构六、电动法兰球阀执行标准1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN33572、法兰尺寸：JB/T74～90(JB74～90)、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN25433、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN32024、检验主试验：JB/T 9092、API 598七、电动球阀技术参数和性能八、电动球阀主要性能规范试验压力 （Mpa）公称压力（Mpa）压力级（class）JIS(Mpa)1.62.54.06.410.015030060010K20K强度试验2.43.86.09.615.03.17.815.32.43.8密封试验1.82.84.47.011.02.25.611.21.52.8气密试验0.5～0.7九、电动球阀主要零件材质零件名称材 料阀体WCBZG1Cr18Ni9TiCF8 (304)CF3 (304L)ZG1Cr18Ni12Mo2TiCF8M(316)CF3M (316L)球体、阀杆2Cr131Cr18Ni9Ti0Cr19Ni9 (304)00Cr19Ni11 (304L)1Cr18Ni12Mo2Ti0Cr17Ni12Mo2 (316)00Cr17Ni12Mo2 (316L)密封圈聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨适用介质水、气体、蒸汽、油品等硝酸等腐蚀性介质强氧化性介质醋酸等腐蚀介质尿素等腐蚀性介质CX系列执行机构可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，220VAC电源,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构配套的阀门或其他装置开度的精确定位，同时输出4～20mADC的位置反馈信号。
其核心控制部件电子式伺服控制器应用现代数字技术，对DCS/PLC规范设计而成，集信号采集、处理、反馈、控制于一体采用独创的电子制动电路并附加机械阻尼装置消除惯性，可瞬时停机，定位时无振荡，定位精度可达0.3%以上可控硅输出，动作时间快，输出稳定，可靠性高体积小，轻便宜人，性能可靠，配套简单，流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合目前该阀广泛应用于食品，环保，轻工，石油，造纸，化工，教学和科研设备，电力等行业的工业控制系数十、电动球阀外形安装尺寸 电动法兰球阀 结构图 Q941F-16通径DNLDKD1n-ΦdbfHWmmin151/2″1309565464-Φ14142190196203/4″14010575564-Φ14162195196251″15011585654-Φ14162210196321 1/4″165135100764-Φ18183220196401 1/2″180145110844-Φ18183230196502″200160125994-Φ18203265196Q941F-25通径DNLDKD1n-ΦdbfHWmmin151/2″1309565464-Φ14142190196203/4″14010575564-Φ14162195196251″15011585644-Φ14162210196321 1/4″165135100764-Φ18183220196401 1/2″180145110844-Φ18183230196502″200160125994-Φ18203265196652 1/2″2201801451184-Φ18223300255803″2501951601328-Φ182433252551004″2802351901568-Φ222433502551255″3202702201848-Φ262633752551506″3603002502118-Φ262834202552008″40036031027412-Φ26303460255652 1/2″2201801451184-Φ18203300255803″2501951601328-Φ182033252551004″2802151801568-Φ182233502551255″3202452101848-Φ182233752551506″3602802402118-Φ222434202552008″40033529526612-Φ22243460255结构长度：JB1686亦可按GB12221结构标准：JB79亦可按GB9113，ANSI B16.5，JID B2212。
