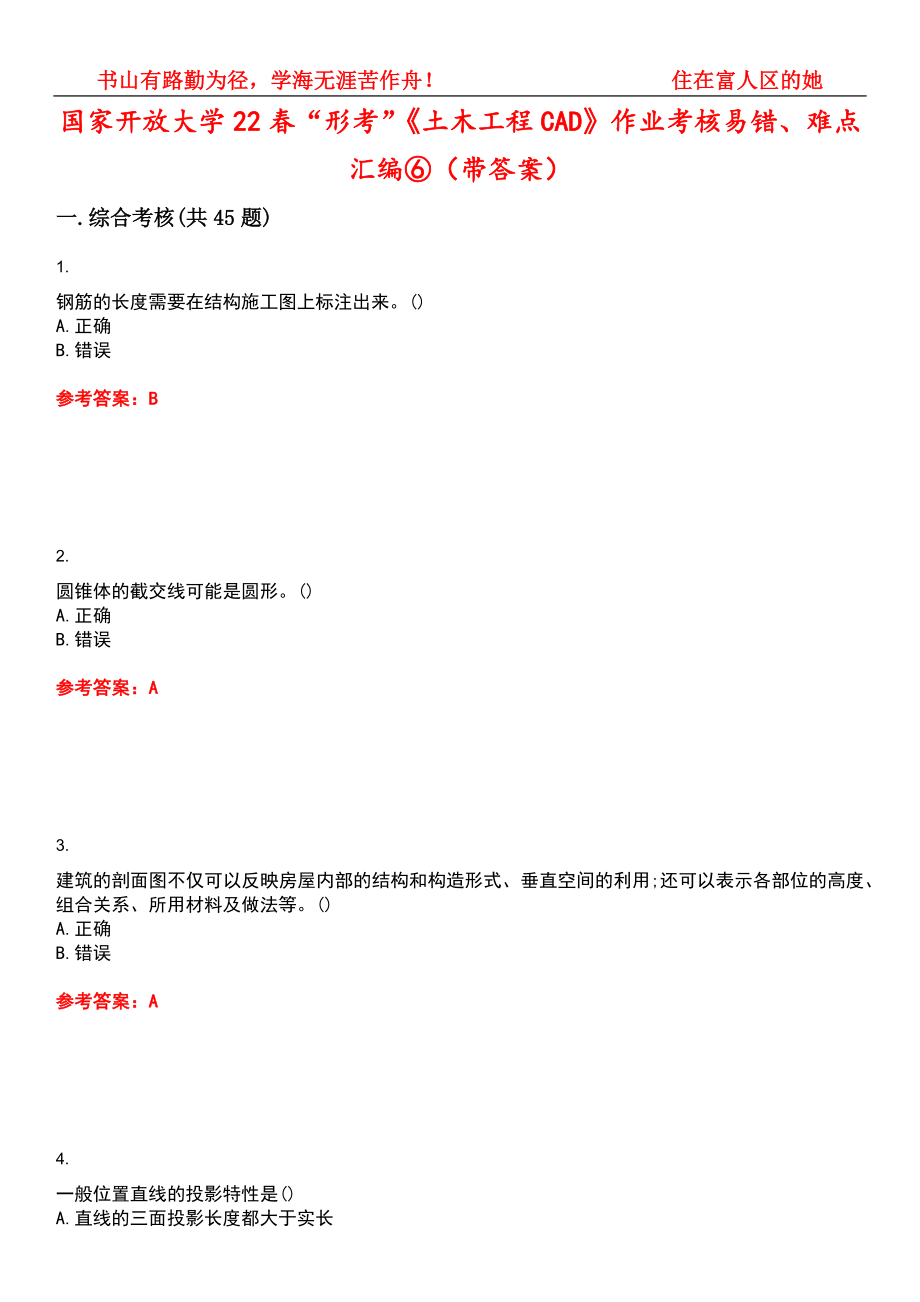

书山有路勤为径，学海无涯苦作舟！ 住在富人区的她国家开放大学22春“形考”《土木工程CAD》作业考核易错、难点汇编⑥（带答案）一.综合考核(共45题)1.钢筋的长度需要在结构施工图上标注出来)A.正确B.错误参考答案：B2.圆锥体的截交线可能是圆形)A.正确B.错误参考答案：A3.建筑的剖面图不仅可以反映房屋内部的结构和构造形式、垂直空间的利用;还可以表示各部位的高度、组合关系、所用材料及做法等)A.正确B.错误参考答案：A4.一般位置直线的投影特性是()A.直线的三面投影长度都大于实长B.直线的三面投影长度都小于实长C.三投影都平行于投影轴D.三投影都倾斜于投影轴参考答案：BD5.某两条直线在H面和V面上的投影均平行，则这两条直线在空间上一定互相平行)A.正确B.错误参考答案：B6.形体的三视图中，正立面图可反映出的方位有()A.上B.下C.左D.右参考答案：ABCD7.下面对于风玫瑰图的论述，错误的是()A.一般在总平面图中画出B.一般画出八个或十六个方向C.细实线表示冬季风向频率D.粗实线表示夏季风向频率参考答案：C8.国家标准的幅面尺寸中，A1的尺寸为()。
A.1189×841B.841×594C.594×420D.420×297参考答案：B9.在梁的平法施工图中，当梁支座处上部纵筋多于一排时，应该用“/”将各排纵筋自上而下分开)A.正确B.错误参考答案：A10.架立筋一般只在()中使用，与受力筋、箍筋一起形成钢筋骨架，用以固定钢箍位置A.梁B.板C.柱D.屋面参考答案：A11.柱平法施工图中，可采用的注写方式有：列表注写、截面注写和平面注写)A.正确B.错误参考答案：B12.在斜二等轴测图中，O1Y1轴的轴向伸缩系数为()A.0.4B.0.5C.0.82D.1参考答案：B13.圆柱体的截交线不可能是()A.圆形B.椭圆形C.矩形D.正三角形参考答案：D14.结构施工图与建筑平面图的定位轴线及编号应完全一致)A.正确B.错误参考答案：A15.简称为UCS的坐标系为()A.用户坐标系B.世界坐标系C.笛卡尔坐标D.极坐标参考答案：A16.直线与立体相交，在立体表面产生的交点称为()A.可见点B.贯穿点C.积聚点D.截交点参考答案：B17.点在直线上，则点的投影必在直线的同面投影上，但不一定符合点的投影规律)A.正确B.错误参考答案：B18.下列不属于构件详图的是()。
A.基础结构详图B.楼梯结构详图C.屋架结构详图D.基础平面图参考答案：D19.给水工程是指污水排除、污水处理、污水排放等工程)A.正确B.错误参考答案：B20.下列关于圆柱体截交线的说法错误的是()A.截平面通过圆柱轴线时，截交线为矩形B.截平面平行于圆柱轴线时，截交线为圆形C.截平面垂直于圆柱轴线时，截交线为一纬圆D.截平面倾斜于圆柱轴线时，截交线为一椭圆参考答案：B21.下列部位应标注标高的位置错误的是()A.压力流管道中的标高控制点B.相同水位线处C.构筑物和土建部分的相关标高D.管道穿外墙、剪力墙和构筑物的壁及底板等处参考答案：B22.下列关于附加轴线编号的论述，错误的是()A.附加轴线用分数编号B.分母表示前一轴线的编号C.分子表示附加轴线的编号D.附加轴线编号宜用字母顺序编写参考答案：D23.下列选项中，哪项不是投影三要素的内容)A.空间被投影物体B.投射线C.投影面D.投射中心参考答案：D24.AutoCAD建立的线框模型是对三维对象的轮廓描述，它包含该对象的表面信息)A.正确B.错误参考答案：B25.我国标准规定，建筑图中的定位轴线采用()表示A.细线B.粗线C.细点划线D.虚线参考答案：C26.下列图示内容中，不属于结构施工图的内容的是()。
A.柱的位置B.圈梁的编号C.结构的标高D.门窗的位置及开启方式参考答案：D27.机械循环热水供暖系统常用的形式有()A.双管上供下回式B.双管下供下回式C.垂直单管可调节跨越式D.单双管式参考答案：ABCD28.对于采暖施工图中的图线线型和用途的描述，正确的有()A.建筑物轮廓用细实线绘制B.回水管线用粗虚线绘制C.轴线用单点划线绘制D.尺寸标注线用中粗实线绘制参考答案：ABC29.下面关于室内采暖平面图的图示特点叙述，正确的是()A.采暖平面图一般采用和建筑平面图相同的比例B.多层房屋的采暖平面图原则上应分层绘制C.在采暖平面图中，管道及其设备都不必按其实际投影绘制D.散热器在采暖平面图中不必按投影详细绘制参考答案：ABCD30.详图符号的圆的直径应为()mmA.8B.10C.12D.14参考答案：D31.三个面变形程度一致的是()A.正等轴测图B.正二等轴测图C.立面斜轴测图D.水平斜轴测图参考答案：A32.建筑总平面图中新建房屋的轮廓用()绘制A.粗虚线B.细实线C.粗实线D.点划线参考答案：C33.分布筋一般用于板内，与受力筋平行，用于固定箍筋位置)A.正确B.错误参考答案：B34.下列给排水图中可以不按比例绘制的是()。
A.建筑给排水轴测图局部表达困难B.水处理图C.水处理高程图D.建筑给排水系统原理图参考答案：ABCD35.某平面图形只在W面投影上为一直线，该平面为()A.铅垂面B.水平面C.侧垂面D.正垂面参考答案：C36.斜投影的投影线相交于一点)A.正确B.错误参考答案：B37.楼层建筑平面图表达的主要内容是()A.平面形状和内部布置B.楼板的布置及配筋C.梁柱等构件的代号D.建筑的外部造型参考答案：A38.正立面图可以反映形体的上、下和左、右方位)A.正确B.错误参考答案：A39.下列选项中，截交线可能是圆形的有()A.圆锥B.圆柱C.圆球D.圆台参考答案：ABCD40.五棱柱的截交线不可能是四边形)A.正确B.错误参考答案：B41.AutoCAD提供的选取对象的方法有()A.窗口方式B.直接点取C.使用选择栏D.扣除方式参考答案：ABCD42.在结构施工图中，构造柱的代号为“GZZ”)A.正确B.错误参考答案：B43.钢筋混凝土构件中的钢筋不能外露，应留有一定厚度的保护层)A.正确B.错误参考答案：A44.排水工程包括污水排除、污水处理、水质净化等工程)A.正确B.错误参考答案：B45.暖通空调制图中，回水管线一般采用()。
A.粗实线B.中粗实线C.细实线D.粗虚线参考答案：D。
