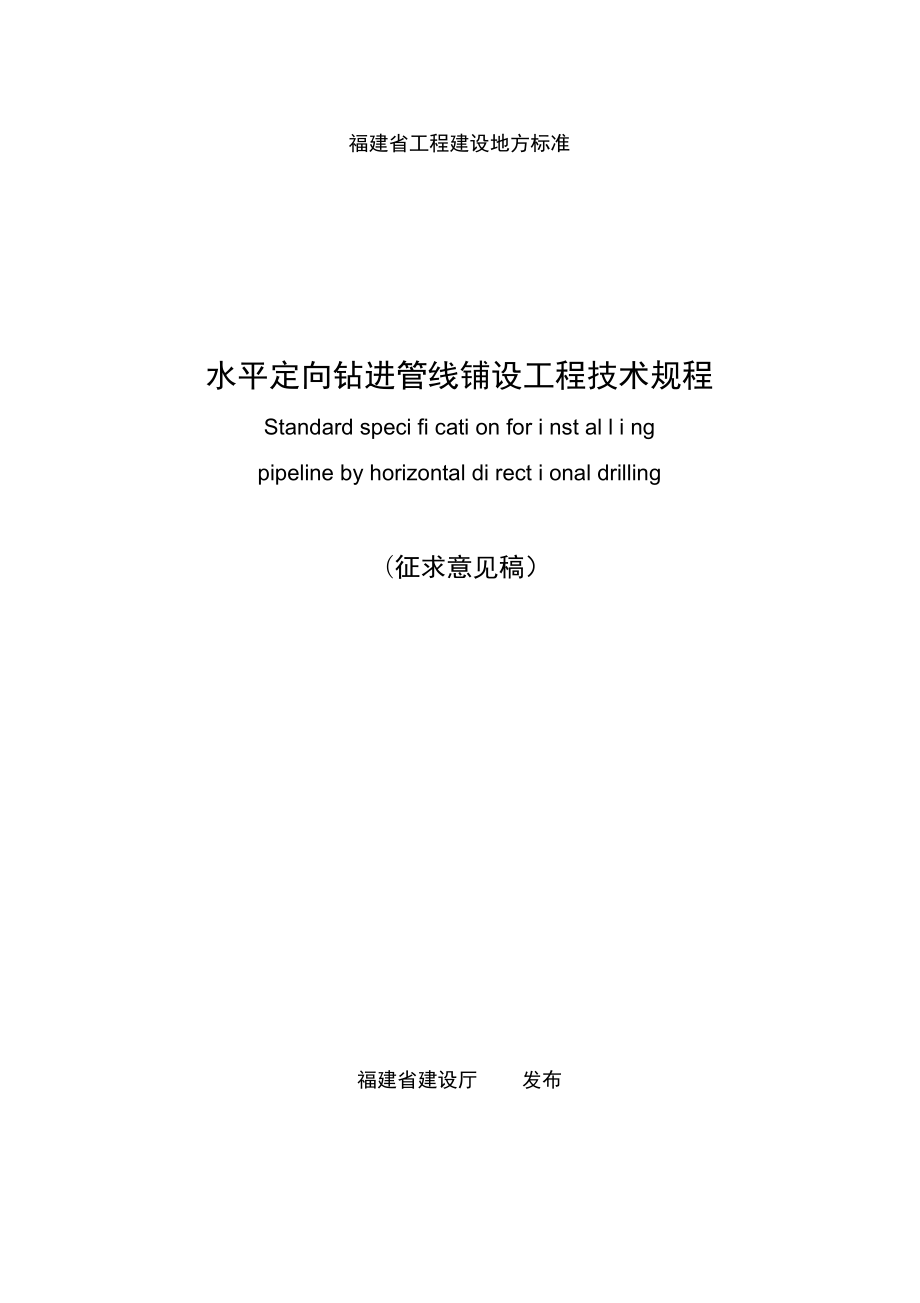

福建省工程建设地方标准水平定向钻进管线铺设工程技术规程Standard speci fi cati on for i nst al l i ngpipeline by horizontal di rect i onal drilling（征求意见稿）福建省建设厅 发布水平定向钻进管线铺设工程技术（简称“定向钻铺管”）是当今非开挖铺设各类地下管线行业中的施工方法之一 本规程是根据省建设厅“关于下达2007年建设系统科技计划的通知”（闽建科函[2007]9 号文）的要求，由福建东辰管道穿越工程有限公司编制而成在编制 过程中，编制组进行了广泛的调查研究，充分征求意见，吸收借鉴国 内外工程实践经验，特别是总结了我省近年来的水平定向钻进管线铺 设工程经验与科研成果，最后经审查定稿本规程分7章5个附录主要内容包括：总则、术语、基本规定、 工程勘察、设计、施工和工程质量验收为提咼本规程质量，请各单位在执行过程中，注意收集资料，积 累经验，随时将有关意见和建议函告省建设厅科技处（地址：福州市 北大路242号，邮编：350001）,以供今后修订时参考编制单位：福建东辰管道穿越工程有限公司主要起草人：陈永茂林圣陵施德卢纯青朱祖梁邱永忠徐东波邱丽芬主审人员：审定人员：7.2 试验与检测1总则2术语3基本规定4工程勘察4.1般规疋4.2工程地质勘察4.3既有地下管线探测4.4定向钻穿越路由勘察5工程设计5.1般规疋5.2管材5.3导向孔轨迹设计5.4工作坑5.5回拉力计算及定向钻机选择6 工程施工6.1般规疋6.2定向钻铺管钻机6.3定向钻铺管施工6.4安全施工7工程质量验收7.1般规疋7.3 工程竣工验收附录A福建省岩土的工程分类）附录B福建省常见土层物理力学性质指标 附录C福建省常见岩石物理力学性质指标 附录D探测地下管线的物探方法选择表附录E导向钻进原始记录本规程用词说明条文说明i总贝y1.0.1 为加强福建省定向钻铺管设计、施工及质量验收的统一工程 标准，做到安全适用、技术先进、经济合理、质量可靠，特制定本规 程。
1.0.2 本规程适用于福建省定向钻铺管的设计、施工及质量验收1.0.3 定向钻铺管工程应符合国家及地方有关城市规划、 土地管理、环境保护等法律法规的规定1.0.4 定向钻铺管工程的设计、施工及质量验收，除应符合本规程外，尚应符合国家现行的有关强制性标准的规定 凡未注明日期的引用文件，其最新版本适用于本规程2术语2.0.1 非开挖技术 Trenchless Technology在不开挖地表的条件下或以最小的地表开挖工作量进行各种中 小直径地下管线铺设、更换、修复和定位的施工技术2.0.2 水平定向钻孔 Horizontal Directional Drilling利用水平定向钻机以可控钻孔轨迹的施工方法，在不同地层和深 度进行钻进，通过导向系统使钻头沿着设计方向（轨迹）钻进并到达 设计位置出口2.0.3 起始工作坑 En try Shaft/Pit为水平定向钻进施工导向孔、扩孔钻进及拉管就位存储、回收泥 浆和确定起始入口位置而开挖的工作坑2.0.4 出口工作坑 Exit Shaft/Pit为回收、储存水平定向钻进施工中排出的泥浆和确定出口位置而 开挖的工作坑2.0.5 穿越 Cross ing在地表下避开障碍物进行非开挖铺设管线。
2.0.6 钻井泥浆 Drilli ng Mud指水和膨润土或聚合物的混合物，有时还需加入某些处理剂主要 用于钻进施工中的冷却、润滑钻具、护壁和悬浮携带岩屑2.0.7 导向孔 Pilot Hole利用水平定向钻机，沿设计轨迹施工完成的初始钻孔2.0.8 导向孔轨迹Pilot Path导向孔钻进时，导向钻头移动路线的变化位置2.0.9 入、出土角 Entry/Exit Angle在水平定向钻进，施工过程中钻头进入地层或从地层钻出时， 钻杆柱与水平面的夹角2.0.10 顶角 Pitch An gle钻孔轴线在给定点的切线与通过该点与水平面之间的夹角2.0.11 方位角 Azimuth Angle钻孔轴线在水平面上的投影或钻孔轴线在给定点上的切线在水 平面上的投影与正北方向之间的夹角2.0.12 导向系统 / 定位仪 Locator/Walkover System提供方位角、顶角及导向孔施工状态等参数的系统2.0.13 扩孑 L Reami ng Bore为达到与水平定向钻进管线铺设相适应的孔径， 用回扩钻头扩大孔径的施工过程2.0.14 回拉 Pull Back生产管通过钻杆从钻孔的出土点一侧， 沿扩孔后的孔洞，回拉至钻杆入土点一侧的施工过程，亦称拉管就位。
2.0.15 生产管 Product Pipe为各种建设目的而铺设的各类永久性地下管线2.0.16 随钻测量 Measurement While Drilling水平定向钻进导向孔施工过程，连续不断地检测有关钻孔信息的 测量技术3 基本规定3.0.1 工程设计前应进行工程勘察，调查分析施工区域内有关各方面情况，充分掌握现场资料3.0.2 既有地下管线分布情况应查明3.0.3 定向钻铺管使用管材通常为钢管、PE管和PV（管等，其材质及性能应符合国家有关现行标准及相应规定3.0.4 施工中所配制的钻进泥浆应根据地层条件合理使用，并做好环保、安全防护，文明施工3.0.5 施工时和施工完成后，铺设管线的上覆土层及相邻建筑物不得沉陷、坍塌或隆起，相邻或相交管线及地下构筑物不受损坏3.0.6 定向钻铺管设计、施工、监理等单位必须具有专业资质3.0.7 定向钻铺管施工操作人员必须经培训考核合格后，方能上岗操作施工，同时应遵守相应的安全操作技术规程3.0.8 定向钻铺管工程质量应符合各类地下管线的质量标准4工程勘察4. 1 一般规定4.1.1 定向钻铺管施工前应进行工程勘察工程勘察应符合《岩土工程勘察规范》GB50021《岩土工程勘察规范》DBJ13-84和《城市地 下管线探测技术规程》CJJ61的规定。
4.1.2 工程勘察时，应由建设单位（甲方或业主）提供以下相关资料：1 管线工程平面图（1:200〜1:1000 ）;2既有管线地下管网图；3 工程技术要求4.1.3 工程勘察应包括工程地质、水文地质、地形、地貌、地面建（构）筑物及既有地下管线探测、管线铺设路由勘察等4. 2工程地质勘察4.2.1 现场踏勘应查明地形、地貌、地面建（构）筑物对工程施工 的不利条件，应查清水域覆盖面积和深度，应查实有无影响施工的干 扰源4.2.2 定向钻铺管施工应通过工程勘察取得所要穿越地层的详细资 料4.2.3 福建地区岩土的工程分类应符合《岩土工程勘察规范》GB50021《岩土工程勘察规范》DBJ13-84的规定，其中岩土的工程 分类见本规程附录A,福建省常见土层物理力学性能指标见本规程附 录B;福建省常见岩石物理力学性质指标见本规程附录 Co4.2.4 工程勘察报告中，水文地质内容应包括：地下水类型、含水 层性质、测定初见水位和稳定水位当场地存在多层对工程有影响的 地下水时，应分层测量地下水位，并查明主要含水层的分布规律，地 下水补给和排泄条件，提供设计、施工所需的其他水文地质参数425 需要进行岩土试验的项目应根据定向钻施工和所铺设的生产 管线的要求来确定，试验项目应按《岩土工程勘察规范》 GB50021《岩土工程勘察规范》DBJ13-84的规定执行。
4.2.6 勘探取样钻孔的平面钻孔位置和深度应符合下列规定：1勘探孔的位置应在定向钻铺管的穿越线路两侧 3〜5m内，勘探孔结束施工后应进行灌浆封孔；2勘探孔数量的确定应按定向钻穿越长度及地层的复杂程度确定在均质地层上布孔，可沿穿越路由方向进行，孔距 50〜100m在地质构造复杂且地层不连续的情况下，应加密布孔；3穿越公路、铁路、地表障碍物宜在其两侧布孔，孔数不宜少于2个；穿越河谷、河谷两岸及河床应布置勘探孔，孔数不应少于 3个4 一般情况下，勘探孔的深度应在定向钻铺管轨迹以下 6m5勘探孔钻进遇砂层、卵石层时，宜将该层穿透；6在必须采用降底地下水位进行施工的地域应查清地下含水层的厚度4.3既有地下管线探测4.3.1 既有地下管线探测，宜遵循下列程序：搜集资料-现场踏勘（确定探测方法）-实地调查（仪器探察、人工探察）-地下管线图 绘制—报告书编写—成果验收432 既有地下管线探测的范围应不小于穿越路由两侧 5m并查明既有地下管线的性质、类型及所在的地下空间位置433 既有地下管线的探测方法选用仪器（物探方法）探测时，可参照本规程附录D4.3.4 既有地下管线的探测应符合《城市地下管线探测技术规程》 CJJ61的规定。
4.3.5 既有地下管线探测后，应通过地面标志物、检查井、闸门井、 人孔、手孔等进行复核4.4定向钻穿越路由勘察4.4.1 定向钻穿越路由勘察应先进行初步勘察，以判断路由的可行 性，最后确定穿越路由4.4.2 沿穿越路由绘制施工断面图4.4.3 穿越路由应安全适用、经济合理、技术可行，并明确起、止 点位置及长度4.4.4 穿越路由勘察应遵循下列原则：1输送可燃性介质管线应远离车站、桥梁及重要构筑物；2穿越河流宜选择在河段顺直、水流平缓、河床和坡岸稳定、 两岸有足够施工场地的有利位置；3应避开高压电塔、电站、变电站等高压危险区；4应避开不良地质和不利于施工的地形、地貌；5 保护生态环境，少占农田、绿地等5工程设计5. 1 一般规定5.1.1 定向钻铺管工程一般情况下宜按两阶段设计：初步设计和图 件设计5.1.2 对重大的、技术复杂的穿越工程应进行初步设计初步设计 应根据国家现行标准、规范，在充分调查研究基础上，结合管线的使 用功能和建设方意见，优化设计方案5.1.3 定向钻铺管施工图设计应包括下列内容：1工程概况：项目、地点、内容、主要工程量、计划施工周期;2既有地下管线；3施工方法、技术工艺；4施工机具及材料；5检验及验收标准。
5.1.4 设计文件应提交施工图审查，审查合格后方可使用5.1.5 设计变更应填写设计变更通知书及变更内容，并经原审图机 构审查确认后方可继续实施5. 2管材5.2.1 定向钻铺设钢管应具有足够强度、韧性、良好的焊接性能和 抗腐蚀能力5.2.2 采用泥浆扩孔回拉的钢管，其壁厚应根据埋深、回拉长度和 土层条件等确定，钢管最小壁厚可按表 5.2.2选用表522定向钻铺设常用钢管的最小壁厚表管径（D mm管壁厚（T） mm< 1686168〜2736〜8273〜4268〜10426〜63010 〜12630〜1000D/TV 50 经验公式注：管径大于630mm，小于1000mm 的钢管设计的壁厚由计算确定5.2.3 定向钻铺设PE管的主要设计标准应满足在给定压力条件下 的流量要求和铺设过程中的荷载（摩擦力、弯曲应力、浮力、水动力、 张应力等）作用的总应力以及回拉力的要求 PE80 PE100管材公称压力SDR直应按表5.2.3选用表5.2.3 PE80、PE100聚乙烯管材公称压力和标准尺寸标准尺寸比SDR33SDR26SDR21SDR17SDR13.6SDR11公称压力（MpaPE800.40/0.600.801.001.25PE100/0.600.801.001.251.60注：SDR指管径与壁厚的比值5.2.4 PE管材的物理力学性能应符合表5.2.4的要求。
表5.2.4 PE管材物理力学性能序号物理力学性能要求1断裂伸长率（％）> 3502纵面回缩率（110C）%< 33氧化诱导时间（200C） min> 204耐候性（管材累计接受＞ 3.5GJ/m2老化能量后）80 E静液压强度（165h）不破裂不渗透断裂伸长率％> 350氧化诱导时间（200C）min> 105静液压强度（环向压 力）Mpa20 r 1h11.80P 80r 170h3.906质量（g/cm3）/> 0.935.3导向孔轨迹设计5. 3. 1定向钻导向孔轨迹设计应包括下列内容：1钻孔类型和轨迹形式；2选择造斜点；3确定曲线段的曲率半径；4计算各孔段钻孔轨迹参数5. 3.2定向钻导向孔轨迹宜由斜直线段、曲线段、水平直线段等组 成其设计应根据生产管线技术要求、施工现场条件、施工机械等进 行轨迹综合组合5. 3. 3定向钻导向孔轨迹设计可采用作图法或计算法确定1作图法：入、出土角和曲线段的确定可按图 5.3.3进行第二曲线段 直线段 第一曲线段a卜、L3 /L2L1aR2\ R11hI：图5.3.3 一般形式的导向孔轨迹设计图图中：a 1 入土角a 2 出土角A 入土点D ――出土点B 第一曲线段和直线段轨迹变化点c ――直线段和第二曲线段轨迹变化点h ——轨迹（铺管）深度L i+ L2+L3――定向钻铺管水平长度2计算法：入、出口角和曲线段的计算可按本规程图 5.3.3及下列公式计算。
Li= h（2R1- h）i=2arctg 占RqL3=、h（2R2— h）h5. 3. 4入土角应符合下列条件：1入土角应根据机具设备性能确定；2入土角应根据施工场地条件确定；3入土角应根据穿越路由上既有地下管线（构筑物）的分布情况确定；4入土角（点）距穿越障碍物起点的距离应能完成造斜段的钻进;5入土角（点）应能达到铺管深度要求；6入土角宜为8°〜20°5.3.5出土角应根据定向钻铺设管线类型、材质、管径确定：1小直径钢管的出土角宜为0°〜15°；2铺设较大管径的钢管第二曲线段轨迹变化点 C,宜选择在下管工作坑内在场地条件满足情况下，第二曲线段应在下管工作坑内， 可按图5.3.5选用；a■：//：；下管工作坑替代第二造斜段图535 铺设较大管径钢管轨迹设计图3 PE管、PVCf的出土角宜在0°〜20°5. 3. 6在地面上采用始钻式钻机钻进导向孔时，第一直线段轨迹应 是入土角的斜直线段，该段最小距离不应小于一根钻杆长度； 大型设 备该段距离不宜小于10m5.3.7定向钻穿越公路、铁路、河流、地面建筑物时，最小覆土深 度应符合专业规范要求；当专业规范无特殊要求时，最小覆土深度应 符合表5.3.7的规定。
表5.3.7 最小覆土深度项目深度城市道路与路面垂直净距〉1.5m公路与路面垂直净距〉1.8m；路基坡角地面以下〉1.2m高速公路与路面垂直净距〉2.5m；路基坡角地面以下〉1.5m铁路路基坡角处地表下5m路堑地形轨顶下3m 0点断面轨顶下6m河流一级主河道百年一遇最大冲刷深度以下〉3m 二级河道河底最低标高以下〉3m最大冲刷深度以下2m地面建筑根据基础结构类型，经计算后确定注：最小覆土深度还应必须大于生产管管径 5〜6倍以上5. 3.8 定向钻铺设的管线与建筑物或既有地下管线的距离应符合下 列规定：1铺设在建筑物基础以上时，与建筑物基础的水平净距不得小于 1.5m;2铺设在建筑物基础以下时，与建筑物基础的水平净距必须在 持力层扩散角范围以外，尚应考虑土层扰动后的变化，扩散角不得小 于 450；3在建筑物基础下铺设管线时，必须经过验算后确定深度；4与既有地下管线水平铺设时，© 200m m以上的管线，净距应为最大扩孔径的2倍以上；© 200mm以下的管线，净距不得小于0.6m;5从既有地下管线上部交叉铺设时，垂直净距应大于 0.6m;6从既有地下管线下部交叉铺设时，垂直净距应符合下列要求：1） 粘性土地层应大于扩孔直径的1倍；2） 粉土地层应大于扩孔直径的1.5倍；3） 砂土地层应大于扩孔直径的2倍；4） 小直径管道（©v 110mr）i垂直净距不得小于0.5m。
7遇可燃性管道和特殊管线及弯曲孔段应考虑加大水平和垂直 净距若达不到上述距离时，应增设有效的技术安全防护措施5. 3.9 定向钻铺设钢管最小允许曲率半径应采用公式 （5.3.9 ）计算, 也可用不小于1200D估算Rnin = 206D — （式 5.3.9 ）K2式中：Rnin —最小曲率半径（m）206-常数（Mpa- nr）D —钢管外径（mr）S —安全系数，一般取1〜2K 2—钢管屈服极限（Mpa5.3.10 定向钻铺设PE管的最小允许曲率半径可采用公式（5310 ）EDh2计算：（式 5.3.10）式中： 一曲率半径（cm）E—弹性模数（MpaD h—管外径（cm）—弯曲应力（Mpa铺设PE管时，钻孔轨迹的曲率半径应同时满足钻杆的曲率半径5.3.11 钻杆的曲率半径应由钻杆的弯曲强度值确定 根据工程实践经验，一般情况下钻杆弯曲半径为 1200D以上（D为钻杆外径）5.4 工作坑5. 4. 1定向钻铺管应根据场地条件、管线类型、管径、材质、埋深、 地质条件、既有地下管线分布情况及定向钻施工的设计参数确定工作 坑的形状、大小和深度5. 4. 2工作坑支护形式分有钢板桩、钢筋混凝土排桩、喷锚支护及放坡支护等，支护方法和适用条件可按表 5.4.2选用表5.4.2 工作坑支护方法和适用条件工作坑支护适用条件排桩、喷锚土质比较松软，且地下水又比较丰富； 渗透系数〉1X104cm/s的砂性土，覆土深度较大时钢板桩土质比较好，地下水又较少，深度〉3m时；渗透系数 在1 x 104cm/s左右的砂性十放坡土质条件较好，地下水又较少，深度v 3m时注：1、工作坑距建筑物较近，应采取特殊措施;2、采用的支护方式，其整体刚度、稳定性和支撑强度必须通过验算；施 工时应进行全过程位移观测;3、 工作坑内降水方法，根据水文地质条件确定；4、 放坡施工的工作坑，坡顶必须无荷载，余土应弃在 2m以外；5、 工作坑支护方式应符合《建筑基坑支护技术规程》 JGJ120中的有关规 定要求。
5. 5回拉力计算及定向钻机选择5. 5. 1定向钻回拉力宜按公式（5.5.1 ）计算：2F 拉=n Lf 【 泥-d 3 i （ D- 3 i）】+K粘 n DL （式 5.5.1 ）4式中:F拉一计算的拉力（t ）l —穿越长度（mf —摩擦系数，0.1〜0.3d —生产管直径（m泥—泥浆密度（t/m3 ）3 1—生产管壁厚（m）K粘一粘滞系数，0.01〜0.035. 5.2定向钻机宜根据式5.5. 1计算值的1.5〜3倍来选择6工程施工6. 1 一般规定6.1.1 定向钻铺管施工应符合设计要求，技术措施安全可行、减少 环境污染、不破坏相邻管线与建筑物6.1.2 定向钻铺管施工前，应制订施工组织设计或专项施工方案， 并做好技术交底6.1.3 材料进场时，应进行质量检验，并附有质量证明合格文件6. 2定向钻铺管钻机6.2.1 定向钻铺管钻机分类和技术性能可按表 6.2.1选用表6.2.1定向钻机分类及其技术性能分类小型中型大型给进力或回拉力(kN)V 100100 〜450> 450扭矩(kN • m)< 33〜30> 30 —回转速度(r/min )> 130100〜130V 130功率(kW)V 100100〜180> 180钻杆长度(m)1.50 〜3.003.00 〜9.009.00 〜12.00给进机构钢绳和链条链条或齿轮齿条齿轮齿条铺管直径(mm)v 350350〜600600〜1200铺管长度(mv 300300〜600600〜1500铺管深度(m)v 66〜15> 15 :导向测量系统手持式导向仪手持式导向仪或随钻测量仪随钻测量仪6.3定向钻铺管施工6.3.1 定向钻铺管施工设备安装应符合下列条件：1设备应安装在生产管中心线延伸的起始位置；2调整机架方位应符合设计钻孔轴线；3按设计入土角调整机架倾斜角度；4钻机定位后，应用锚杆锚固。
土层坚硬且干燥可适用直锚杆;土层松散可采用砼基础或沉箱螺旋锚杆锚固定位6.3.5 钻杆使用应符合下列要求:632 导向系统配置应根据机型、穿越障碍物类型、探测深度及现 场测量条件等选用，使用前应符合以下要求：1操作人员应熟悉仪器性能、适用范围、操作方法；2导向仪应定期进行计量鉴定施工前尚应进行现场校准，合 格后方能使用633 孔底钻具组合应按采用导向系统、土层条件、穿越深度等要求确定；孔底钻具组合形式可参照表 6.3.3选用表6.3.3孔底钻具组合形式定位系统土层条件钻具组合手提步履式导 向仪软土层提供倾角、方位角、深度的泥浆喷射铲式钻头、 探头（棒）室及钻杆组合中、硬土层铣齿牙轮钻头、提供倾角、方位角、深度的方 向控制的弯接头，探头（棒）室及钻杆组合硬土或岩土层铣齿牙轮钻头、预先安置的泥浆马达无磁钻铤 和钻杆组合有缆式导向仪软土层钻头、弯接头、浮动接动、装有探头（棒）的 定向钻头、泥浆马达、无磁钻铤和钻杆组合硬土或岩土层钻头、泥浆马达、浮动接头、定向接头、无磁 钻铤和钻杆组合6.3.4 导向钻头类型和尺寸应按岩土类型、岩土层造斜能力、造斜配套工具等要求确定钻头类型和尺寸，可参照表 6.3.4选用表6.3.4 钻头类型和尺寸岩土类型钻头类型和尺寸淤泥较大掌面的铲形钻头淤泥质粘土中等掌面的铲形钻头粘土较小掌面的铲形钻头，掌面宽度应比探头室直径大12mm以上，铣齿钻头或马掌面冲击钻头砂层小锥形掌面铲形钻头砂、卵、砾石层镶焊硬质合金、中等尺寸弯接头钻头x-JU i=r 岩层孔底动力钻具1向钻钻杆机械性能主要是强度和扭矩，其规格、型号应符合孔底钻具工作扭矩、钻机顶力及回拉生产管时总拉力要求;2钻杆曲率半径应不小于钻杆外径1200倍；3钻杆丝扣应保持洁净，旋扣前应涂上丝扣油；4弯曲和损伤钻杆不能使用，钻杆内应避免杂物进入。
636 导向孔施工应符合下列要求：1钻机开启后应进行试运转，确定机具各部分都运作正常后方 可钻进；2第一根钻杆入土钻进时，应轻压慢转稳定入土位置，符合设 计入土角后方可实施钻进；3导向孔钻进时，造斜段测量计算频率一般情况每 0.5〜1.0m/ 次，直线段测量计算频率一般每根钻杆一次； 测量参数应符合设计轨迹要求，且应按下列要求进行数据记录：1）采用手提步履式导向仪钻孔轨迹测量方法的现场记录内容， 应符合附录E要求，并按记录绘制钻孔轨迹剖面图2 ）采用有缆式导向系统钻孔轨迹测量，钻孔轨迹监视和调控应 随时观察计算机处理的随钻数据，且应进行采集4 曲线段钻进时，应按地层条件调整推进力，避免钻杆发生过 度弯曲；5 造斜段顶进时，一次顶进长度宜小于 0.5〜1.0m,同时应观 察延伸长度顶角变量，顶角变量应符合钻杆极限弯曲强度要求， 采取 分段施钻，使延伸长度顶角应变化均匀；6导向孔相邻两测量点之间轨迹偏离误差不得大于终孔孔径，发现偏离误差应及时纠偏637 终孔孔径应为设计铺设生产管径的1.2〜1.5倍，终孔孔径可按表6.3.7表选用表6.3.7 生产管径和终孔孔径的关系生产管直径D（ mm钻孔扩孔直径（mm备注V 200D+100经验数据200〜600DX （1.2 〜1.5）> 600D+（300〜400）6.3.8 扩孔钻头（扩孔器）小眼孔正常喷浆时，方能开始扩孔，严 禁干扩。
6.3.9 按配套扩孔钻头由小到大逐级扩孔中、大型钻机在松软土 层中扩孔，可跨越一级钻头直径扩孔6.3.10 扩孔钻头类型选择可参照表 6.3.10选用表6.3.10 扩孔钻头适用的地层钻头类型适用地层挤压型扩孔钻头松软地层切削型扩孔钻头软土层组合型扩孔钻头地层适用范围较广，属普通型扩孔钻头牙轮型扩孔钻头硬土和岩石6.3.11 扩孔中出现钻机扭矩、拉力异常时，应进行“洗孔”6.3.12 回拉生产管进入钻孔时入孔角应和导向孔钻杆出土角一致，回拉作业应连续进行6.3.13 应根据地形地貌及铺管长度、材质、 管径等因素，确定是否需要开挖发送沟（道）或设置钢托架管径大于 1m时，宜进行回拉时浮力控制管材环刚度不足，可采用加大管内气压以增加环刚度， 并匀速拉管，避免出现孔内瞬间真空现象，造成孔内坍塌完成连接、实验和检测后，应及时清理现场泥浆、渣土及废弃物，并按要求回填压实工作坑6315 定向钻进应按不同地层条件配制泥浆，泥浆性能指标应符合 下列要求：1泥浆粘度应能确保孔壁稳定，并能将钻屑携带到地表泥浆 粘度可参照表6.3.15选用表6. 3. 15 泥浆粘度表项目管 径地 质（S）粘 土亚粘土粉砂 细砂中砂粗砂 砾砂岩石导向钻孔/35 〜4035 〜4040 〜4545 〜5050 〜5540〜50扩孔及回 拖0 426以下35 〜4035 〜4040 〜4545 〜5050 〜5540〜500 426〜0 71140 〜4540 〜4545 〜5050 〜5555 〜6045〜550 711- 0 101645 〜5045 〜5050 〜5555 〜6060 〜8050〜550 1016以上45 〜5050 〜5555 〜6060 〜7065 〜8555〜652泥浆PH值控制在8〜10;3定向钻进在砂土和卵砾石中施工，配制泥浆应加入适量润滑剂；4定向钻进施工过程应保持稳定的泥浆环流；5泥浆应在专用搅拌容器或搅拌池中配制，从钻孔内返出的泥 浆应符合下列处理要求：1） 经沉淀池或泥浆净化设备处理后再利用；2） 废弃泥浆应妥善处置。
6定向钻施工应根据施工阶段选择泥浆压力和流量6.4安全施工6.4.1 进入施工现场生产人员必须进行安全培训教育，并了解施工现场地下设施和高空设施的位置和类型， 做好危险源辨识，消除事故 隐患642 建立健全安全制度，认真检查，监督执行643 在高压电线、易燃、易爆及重要设施附近施工时，应取得相 关主管部门的配合和支持，米取相应的安全防护措施，确保施工安全644 穿越城市道路、公路、铁路、河流时，制定有效防护措施， 并应派专人负责看护和指挥交通6.4.5 施工场地应设置安全警示屏障，避免非施工人员进入现场，施工用电应设置漏电保护和防雷接地措施6.4.6 施工人员应着装安全标志服，佩戴安全帽、手套、工作鞋及 防护口罩等劳保品6.4.7 夜间施工应安装有效的照明设备和耀眼的现场装置6.4.8 现场施工各岗位人员必须保持良好的工作联系，用对讲机或 其他通信方式联系工作时，信号不清晰时不得随意判定信号内容6.4.9 钻机设备放置在边坡上施工，应采取措施防止滑落、翻倒， 雨天施工时应有防滑措施6.4.10 生产管的焊（连）接过程应遵守相应的安全制度6.4.11 施工现场应具有消防措施和设备7工程质量验收7. 1 一般规定7.1.1 施工单位应由质检人员对工程质量进行检验，由建设单位、 监理机构应对工程质量进行监督和检查。
7.1.2 生产管材应符合下列要求：1应有产品合格、技术质量证明文件；2外观无缺陷、裂纹、弯曲、变形；3材质的物理性能应符合国家现行有关标准规定；4焊接材料和焊接设备应符合设计要求当设计无要求时，焊 接材料和焊接设备应与选用管材相匹配7.1.3 铺设后管线纵、横断面位置应符合设计要求7.1.4 定向钻铺设不同生产管类型，应按符合相应管道的要求进行 验收7. 2试验与检测7.2.1 复测导向钻孔起迄点的平面位置和高程7.2.2 导向孔轨迹测量应采用导向仪随钻测控深度、 顶角、方位角、工具面向角等基本参数7.2.3 实钻导向孔轨迹应符合设计轨迹要求，偏差应在设计允许范 围内7.2.4 配制泥浆现场检测应包括下列内容：1采用PH值试纸检测配浆用水的PH值；2采用泥浆密度计或泥浆密度秤检测泥浆密度；3采用马氏漏斗检测泥浆粘度；4采用气压式失水仪检测泥浆失水量725 钢管焊缝质量应符合《现场设备工业管道焊接工程及验收规范》GB50236勺有关规定7.2.6 PE管连接的质量应符合相关技术标准的规定7.2.7 根据定向钻铺设的生产管类型，应按相应的检验方法进行质 量验收1铺设通信管和电力管（管内径》98mr）i的工程，宜选用定径 （长）试通棒检测验收：1） 定径试通棒可选用木质或铁质材料制作；2） 定径试通棒的直径可用 D为1.25d确定，其中D—生产管的 公称内径，d—试通棒直径；3） 定径试通棒长度为0.45m。
2铺设通信管和电力管（管内径v 98mr）的工程，宜选常用的 玻璃钢质制成的通管器检测验收，通管径直径为 15mm3铺设给水、排水管道工程检测验收，轴线偏差小于士 100mm 管内底高程偏差小于士 50mm管道严密性试验和允许渗水量应按《给 水排水管道工程施工及验收规范》 GB50268执行；4铺设城镇燃气管工程检测验收应按《城镇燃气输配工程施工及验收规范》CJJ3-2005执行；5铺设油气长输管道工程检测验收应按《油气长输管道工程施工及验收规范》GB50369执行；6铺设城镇供热管道工程检测验收，应按《城镇供热管网工程施工及验收规范》CJJ28-2004执行7.3工程竣工验收731 工程竣工验收应在施工单位自检合格后进行， 由建设、勘察、设计、监理、施工等单位共同参与完成7.3.2 竣工验收前，施工单位应编制竣工报告，其内容包括：1工程概况、工程项目、工程设计要求、具体工程量、开工及竣工日期；2工程地理位置、工程地质水文条件及原地下管线分布情况；3施工方法及主要施工机具；4施工工艺及施工过程质量控制；5检验程序、内容及质量评定；6结论与建议；7竣工图：平面图、纵横剖面图及其他附图7.3.3 竣工后工程文件及施工记录（管材资料、图纸会审、技术交底或洽商记录、设计变更通知书、隐蔽工程签证记录、预（决）算书、 施工组织设计、竣工资料、工程合同书等）的归档管理，建立定向钻 铺管信息库。
7.3.4 工程竣工后应进行质量跟踪附录A福建省岩土工程分类分类亚 类特 征岩石未风化岩石岩质新鲜，偶见风化痕迹微风化岩石结构基本未变，仅节理面有渲染或弱有变色，有少量的风化 裂隙中等风化岩石结构部分破坏，沿节理面有次生矿物，风化裂隙发育，岩体 被切割成岩块，用镐难挖强风化岩石结构大部分破坏，矿物成分显著变化，风化裂隙很发育 ，岩石破碎，用镐可挖，干钻不易钻进全风化岩石结构基本破坏，但尚可辨认，有残余结构现象，可以用镐挖， 干钻可钻进残积土组织结构全被破坏，已风化成土状，锹镐易挖，干钻易钻进， 遇水具可塑性碎石漂石圆形及亚圆形为主粒径大于200mm的颗粒质量超过总质 量的50%块石棱角形为主卵石圆形及亚圆形为主粒径大于20mm的颗粒质量超过总质 量的50%碎石棱角形为主圆砾圆形及亚圆形为主粒径大于2mm的颗粒质量超过总质量的50%角砾棱角形为主砂砾砂粒径大于2mm的颗粒占总质量25%〜50%粗砾粒径大于0.50mm的颗粒超过总质量 50%中砂粒径大于0.20mm的颗粒超过总质量 50%细砂粒径大于0.075mm的颗粒超过总质量 85%粉砂粒径大于0.075mm的颗粒超过总质量 50%粉土/Tpw 10粘性土粉质粘土10v Tpw 17粘土Tp> 17特殊土软土淤泥软土是在静水或缓慢水流环境中，经过生物化学作用形成； 有机类土一般含或富含有机物和有机质；颜色呈深黑色或黑 色，有腥臭味、植物残渣等淤泥质土有机质土泥炭土泥炭填土由人类活动形成的堆积物，可分为杂填土、素填土、冲填土、 压实填土混含土女口：角砾碎石、圆砾粗砂或中细砂等污染土由于致污物质侵入土体，改变了其化学、物理性质、力学性 质附录B福建省常见土层物理力学性能指标B. 0. 1本指标一览表仅供参考，不得作为岩土工勘察成果直接提供作为设计依 据。
表B. 0. 1福建省常见土层物理力学性质指标序 号土层名称状 态天然重度（KN/m3粘聚力C ( KPa)内摩擦 角0 （度）承载力特征 值 fak （KPa）压缩模量Es1-2（MPa1瓦砾填土松散v 16.0//70 〜100/稍密16.0 〜18.0//90 〜120/中密18.0 〜20.0//120 〜50/2粘土质填土中密、可塑17.5 〜19.0//100〜160/3粘土（I）I l=0.4 〜0.618.010 〜2510 〜20120〜1502.0 〜3.0I l=0.6 〜0.9517.510 〜1810 〜15100〜1201.5 〜2.54淤泥质粘土I l=1.0 〜1.216.58〜1510 〜1570 〜1001.5 〜2.5I l=0.9 〜1.316.5 〜17.012 〜2012 〜15100〜1202.0 〜4.0I l=0.8 〜1.217.015 〜2515 〜20120〜1403.0 〜4.05淤泥I l=1.5 〜2.014.5 〜16.58 〜-124〜1045 〜601.0 〜2.0I l=1.2 〜1.616.015 〜2010 〜1570 〜902.5 〜3.0I l=0.8 〜1.416.5 〜18.018 〜2512 〜1890 〜1203.0 〜4.06粘土（n）I l=0.3 〜0.718.0 〜20.016 〜3015 〜25180〜2506.0 〜12.0I l=0.7 〜1.018.012 〜2512 〜22120〜1504.5 〜8.07粘土（川）I l=0.2 〜0.419.020 〜4016 〜25200〜3506.0 〜18.0I l=0.6 〜0.819.018 〜3015 〜20150〜2005.0 〜14.08淤泥夹砂稍密17.0 〜-19.08〜2012 〜20100〜1602.0 〜6.09淤泥中细 砂交互层/17.5 〜19.08〜1516 〜26//10淤泥质中 细砂稍密18.06〜1515 〜25120〜1803.0 〜6.011中细砂中密18.0/21 〜26180〜250/12粗中砂中密19.0/24 〜32200〜300/13泥质砾卵 石中密-密实21.0//250〜400/14砂砾卵石/21.0//300〜450/15砂质粘土I l=0.45 〜0.819.020 〜4015 〜25180〜2507.0 〜13.016残积粘性土I l=0.4 〜0.920.015 〜3020 〜28200〜3506.0 〜15.0/20.020 〜4015 〜25160〜4009.0 〜20.0注：抗剪强度指标按固结时间为一小时的直剪强度乘以 0.8计地区含水量3 ( %重度(KN/m)孔隙比e饱和度St液限3 L塑性指标Ip福州45.0 “-80.015.0〜17.51.1〜2.790 〜-9835 --7516 〜35马尾45.7 “-73.016.0〜17.51.15 〜1.990 〜10035 --7516 〜35厦门50.0 “-70.014.5〜18.01.0〜1.785 〜10035 --6015 〜25漳州45.0 “65.015.5〜17.50.9〜1.885 〜9640 〜6516 〜30泉州45.0 “-75.015.0〜17.01.0〜1.896 〜9940 〜6017 〜30诏安36.0 “65.016.7〜18.50.99 〜1.686 〜10050 --6810 〜25表B.0.3福建省沿海地区软土主要力学性质指标地区压缩性抗剪强度无侧限压强度 q u (kpa)灵敏度Sta 1-2-1(Mpa )Es1-2(Mpao0()C(kpa)福州0.8〜2.71.2〜3.04〜121〜159〜352.5 〜7.0马尾0.8〜2.01.2〜3.36〜152〜179〜362.5 〜7.0厦门0.7〜1.91.5〜3.54〜133〜15漳州1.0〜2.41.3〜4.04〜162〜20泉州0.7〜1.81.6〜3.04〜143〜15诏安0.6〜1.51.5〜3.48〜165〜12注：1、本表不包括福建省第三类内陆型软土指标;2、抗剪强度指标的试验方法为固结快剪。
表B.0.4福建省沿海地区淤泥、淤泥质土承载力特征值fak(kpa)天然含水量3(%36404550556575f ak(kpa)100908070605040注：本表仅适用于一般工程，应同时进行地基变形验算缺乏经验地区，必须有 可靠的试验对比或实际工程验证附录C福建省常见岩石物理力学性质指标岩石名称重度（KN/mf）饱和单轴极限抗 压强度（Mpa）软化系数抗剪强度（Mpa弹性模量（103Mpa花岗岩24 9 〜30. 084. 8 〜250. 00.60〜1.007. 06〜8. 1014. 0〜69. 0花岗斑岩25. 3〜26.064. 0〜216. 00.67〜0. 94//石英闪长岩26. 3 〜30. 585. 9〜139. 6///花岗闪长岩25. 4 〜26. 793. 9〜仃6. 60.66〜0. 88//正长岩25. 0 〜29. 033. 9〜151. 30. 70〜0. 90/15. 0-91.2闪长玢岩25. 7〜28.675. 0〜168. 80. 78〜0. 903.28/辉绿岩25. 3 〜29. 767. 8〜165. 20. 50〜0. 656. 3255. 2〜63.2辉长岩25. 5 〜29. 9102. 1 〜仃9. 1///凝灰熔岩25. 9〜26.437. 2〜189. 90. 66〜0. 9512. 10 〜13.40/流纹岩25. 7 〜27. 036. 5〜110. 50.66〜1.00/22. 0〜90.2凝灰岩26. 2〜30.075. 0〜200. 00.64〜0. 97//石英片岩27. 1 〜27.470. 3〜195.40.61 〜0. 867. 30〜10. 80/变粒岩25. 0〜26.444. 5〜159. 20. 75〜0. 97/16. 6〜17. 3粉砂岩21. 7〜27.255. 0〜115. 20.20〜0. 511.28 〜2. 16/砂岩22. 0 〜29. 030. 0〜126. 00.67〜1.004.71〜11.819. 5〜37. 8泥岩23. 5〜27.49. 9〜23. 80. 40〜0. 66/6.0石灰岩23. 0〜29.070. 0〜1200. 70〜0. 90/14. 7〜58. 8注：表中所列数值系为中-微风化岩石的试验结果统计值。
福建省常见岩石物理 力学性质指标一览表仅供参考，不得作为岩土工程勘察成果直接提供作为设计依 据附录D探测地下管线的物探方法选择表探测方法基本原理特点适用范围被 动工频 法利用载流电缆或工 业游散电流在金属 管线中感应的电流 所产生的电磁场方法简便、成本低、工 作效率高在干扰小场地，用来探测动 力电缆或金属管线电源法甚低频法利用甚低频无线电 发射台所发射的无 线电信号在金属管 线中感应的电流所 产生的电磁场方法简便、成本低、工 作效率高，但精度低、 干扰大、其信号强度与 无线电台和管线的相 对方位有关在一定的条件下，可用来搜 索电缆或金属管线直接 法利用直接到被测金 属管线上的电磁信 号信号强、定位、定深精 度高，且不易受近邻管 线的干扰，但必须有管 线出露点用于精确定位、定深或追踪 各种金属管线磁主 动夹钳 法利用专用管线仪配 备的夹钳套在金属 管线上，通过夹钳 上感应线圈把信号 直接加到金属管线 上信号强、定位、定深精 度高，且不易受邻近管 线的干扰，但必须有管 线出露点，且被勘测管 线的直径受夹钳大小 的限制金属管线直径较小且有出 露点时，可作精确定位，定 深或追踪法源电偶 极感 应法利用发射机两端接 地产生的一次电磁 场对金属管线产生 的二次电磁场信号强，不需管线出露 点，但必须由良好的接 地条件用来搜索和追踪金属管线法磁偶极感应法利用发射线圈产生 的电磁场，使金属 管线产生感应电 流，形成电磁异常发射、接收均不需要接 地，操作灵活、方便， 效率高，效果好可用于搜索，也可用于定位 定深和追踪示踪 电磁 法将能发射电磁信号 的示踪探头或电缆 送入非金属管线 内，在地面上用仪 器追踪信号能用探测金属管线的 仪器探测非金属管线， 但必须有放置示踪器 的出入口用于探测有出入口的非金 属管线续表探测方法基本原理特点适用范围电磁法主 动 源 法电 磁 波 法利用脉冲雷达系 统，连续地向地下 发射脉冲宽度为几 微秒视频脉冲，接 收反射回来的电磁 脉冲信号即可探测金属管线，又 可探测非金属管线，但 仪器价格昂贵在常规方法无法探测时， 可用来探测各种金属管线 和非金属管线直流电法电阻率法米用高密度或中间 梯度装置在金属或 非金属管线上产生 低阻异常或高阻异 常可利用常规直流电法 探测地下管线，探测深 度大，但供电和测量均 需接地在接地条件好的场地探测 直径较大的金属或非金属 管线充电法直流电源的一端接 到被测的金属管 线，另一端接地， 利用金属管线被充 电后在其周围产生 的电场追踪地下金属管线精 度高，探测深度大，但 供电时金属管线必须 有出露点，测量时必须 接地用于追踪具备接地条件和 出露点的金属管线磁法磁强FDFE法利用金属线与周围 介质之间的磁性差 异，测量磁场的垂 直分量可用常规磁法勘探仪 探测铁磁性管线，探测 深度大，但易受附近磁 性体的干扰在磁性干扰小的场地探测 埋深较大的铁磁性管线磁梯度法测量单位距离内地 磁场强度的变化对铁磁性管线或井盖 的灵敏度高，但受磁性 体的干扰大用于探测掩埋的井盖地震波法浅层地震法利用地下管线与其 周围介质之间的波 阻抗差异，用反射 波法作浅层地震时 间剖面探测深度大，时间剖面 反映管线位置直观，但 探测成本高在其他探测方法无效时， 用于探测直径较大的金属 或非金属管线面波法利用地下管线与其 周围介质之间的面 波波速差异测量不 同频率激振所引起 的面波波速较浅层地震法简便，可 探测金属和非金属管 线。
目前还处于研究阶 段用于探测直径较大的非金 属管线红外线辐射法利用管线或其他充 填物与周围土层之 间温度的差异探测方法简便，但必须 具备温差这一前提用于探测暖气管线或水管 漏水点附录E导向钻进原始纪录工程名称： 导向孔施工方向： 日期:测点序号孔长（m）垂深（m）偏距（mm）顶角（度）钻进参数。
