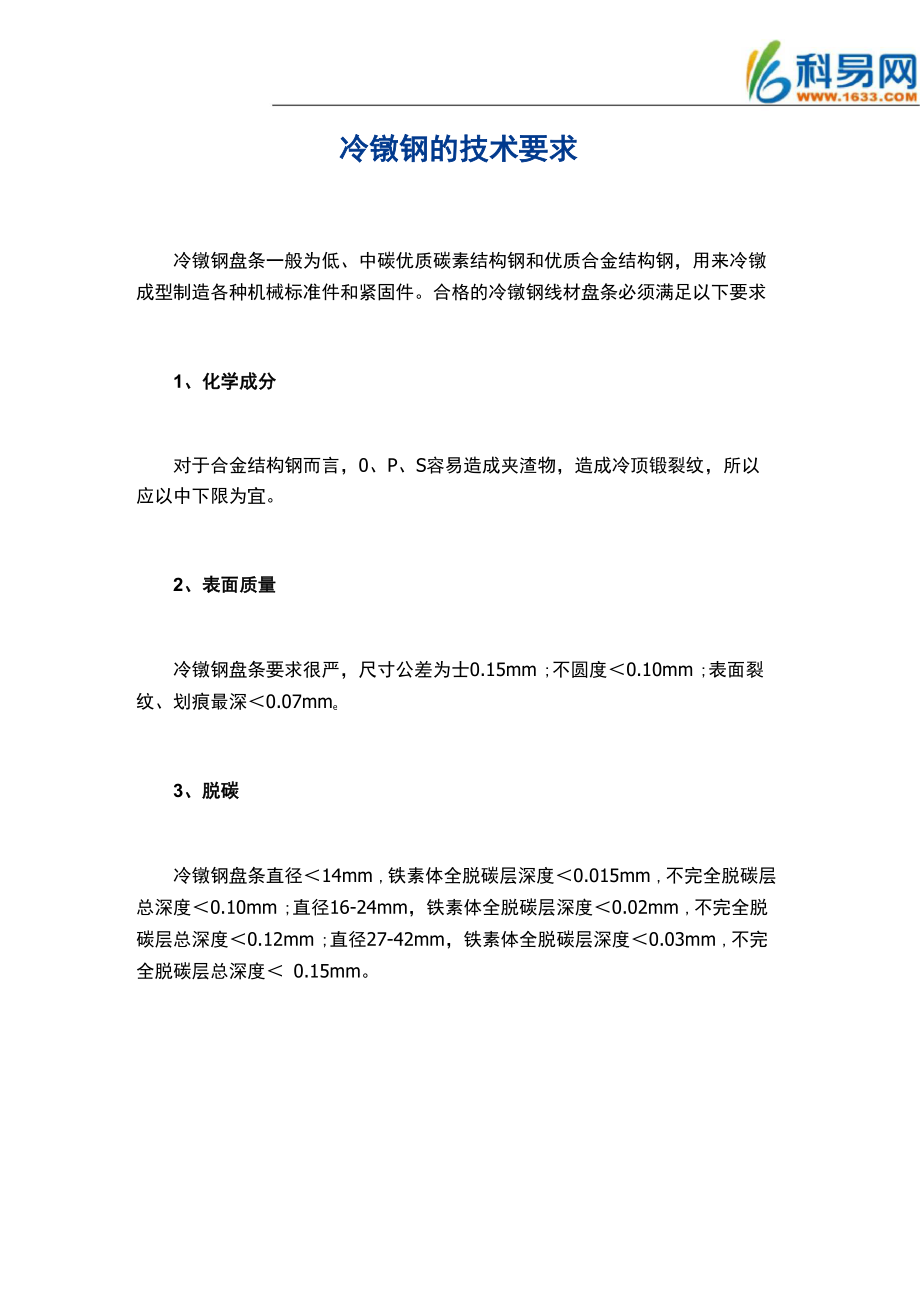

冷镦钢的技术要求冷镦钢盘条一般为低、中碳优质碳素结构钢和优质合金结构钢,用来冷镦 成型制造各种机械标准件和紧固件合格的冷镦钢线材盘条必须满足以下要求1、化学成分对于合金结构钢而言,0、P、S容易造成夹渣物,造成冷顶锻裂纹,所以 应以中下限为宜2、表面质量冷镦钢盘条要求很严,尺寸公差为士0.15mm ;不圆度<0.10mm ;表面裂 纹、划痕最深<0.07mme3、脱碳冷镦钢盘条直径<14mm ,铁素体全脱碳层深度<0.015mm ,不完全脱碳层 总深度<0.10mm ;直径16-24mm,铁素体全脱碳层深度<0.02mm ,不完全脱 碳层总深度<0.12mm ;直径27-42mm,铁素体全脱碳层深度<0.03mm ,不完 全脱碳层总深度< 0.15mm4、非金属夹杂冷镦钢盘条要求B类夹杂物距表面2mm之内应不大于15 umo B类和D类 夹杂物一般控制在2级内金相组织为铁素体+粒状珠光体理想的组织是珠光体晶粒大小相近并均 匀地分布在铁素体基体上6、低倍组织冷镦钢盘条低倍不应有缩孔、分层、白点、裂纹、气孔等缺陷,对中心疏 松、方框偏析不允许大于2级7、晶粒度10.9级以上螺栓晶粒度在 7-8级较佳,保证成品强度外,其余级别冷锻钢 线材的晶粒度可控制在 5-7级。
8、冷镦性能冷镦钢盘条的断面收缩率应不小于50%、屈强比应不大于70%,同时冷加工强化系数越低越好,这样不易产生加工硬化。
