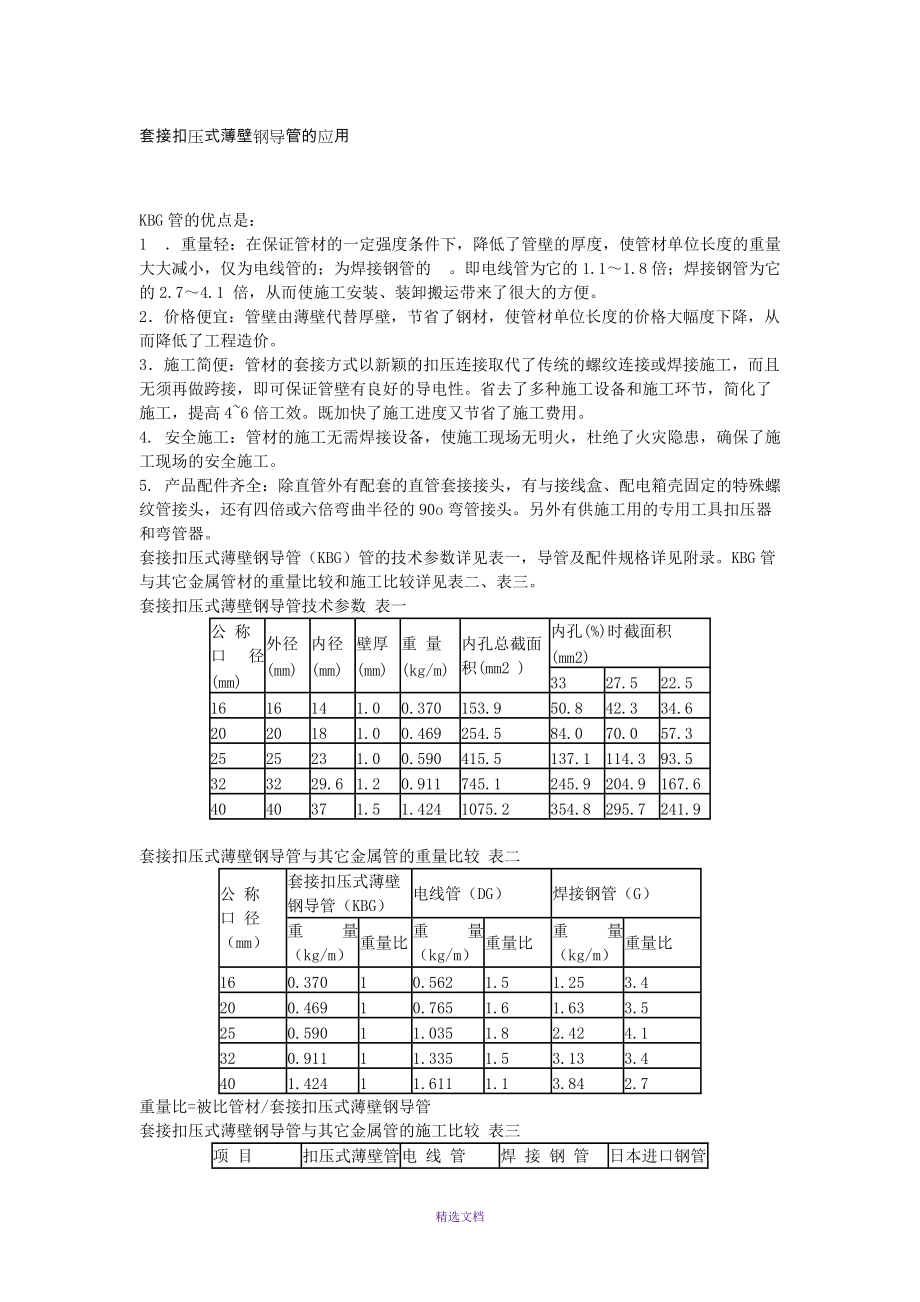

套接扣压式薄壁钢导管的应用 KBG管的优点是： 1 ．重量轻：在保证管材的一定强度条件下，降低了管壁的厚度，使管材单位长度的重量大大减小，仅为电线管的；为焊接钢管的 即电线管为它的1.1～1.8倍；焊接钢管为它的2.7～4.1 倍，从而使施工安装、装卸搬运带来了很大的方便 2．价格便宜：管壁由薄壁代替厚壁，节省了钢材，使管材单位长度的价格大幅度下降，从而降低了工程造价3．施工简便：管材的套接方式以新颖的扣压连接取代了传统的螺纹连接或焊接施工，而且无须再做跨接，即可保证管壁有良好的导电性省去了多种施工设备和施工环节，简化了施工，提高4~6倍工效既加快了施工进度又节省了施工费用4. 安全施工：管材的施工无需焊接设备，使施工现场无明火，杜绝了火灾隐患，确保了施工现场的安全施工5. 产品配件齐全：除直管外有配套的直管套接接头，有与接线盒、配电箱壳固定的特殊螺纹管接头，还有四倍或六倍弯曲半径的90o弯管接头另外有供施工用的专用工具扣压器和弯管器套接扣压式薄壁钢导管（KBG）管的技术参数详见表一，导管及配件规格详见附录KBG管与其它金属管材的重量比较和施工比较详见表二、表三套接扣压式薄壁钢导管技术参数 表一公 称 口 径(mm) 外径(mm) 内径(mm) 壁厚(mm) 重 量(kg/m) 内孔总截面积(mm2 ) 内孔(%)时截面积(mm2) 33 27.5 22.5 16 16 14 1.0 0.370 153.9 50.8 42.3 34.6 20 20 18 1.0 0.469 254.5 84.0 70.0 57.3 25 25 23 1.0 0.590 415.5 137.1 114.3 93.5 32 32 29.6 1.2 0.911 745.1 245.9 204.9 167.6 40 40 37 1.5 1.424 1075.2 354.8 295.7 241.9 套接扣压式薄壁钢导管与其它金属管的重量比较 表二公 称口 径（mm） 套接扣压式薄壁钢导管（KBG） 电线管（DG） 焊接钢管（G） 重 量（kg/m） 重量比 重 量（kg/m） 重量比 重 量（kg/m） 重量比 16 0.370 1 0.562 1.5 1.25 3.4 20 0.469 1 0.765 1.6 1.63 3.5 25 0.590 1 1.035 1.8 2.42 4.1 32 0.911 1 1.335 1.5 3.13 3.4 40 1.424 1 1.611 1.1 3.84 2.7 重量比=被比管材/套接扣压式薄壁钢导管套接扣压式薄壁钢导管与其它金属管的施工比较 表三项 目 扣压式薄壁管 电 线 管 焊 接 钢 管 日本进口钢管 精选文档连接方式 扣 压 螺 纹 螺纹、熔焊 螺纹、紧定 配 件 有 无 无 有 导电通路 自身连接 做 跨 接 做 跨 接 做 跨 接 设计应用1. 使用范围：（1）用于室内正常环境和在高温、多尘、有震动及有火灾危险的场所。
也可在潮湿的场所使用不得在特别潮湿，有酸、碱、盐腐蚀和有爆炸危险的场所使用2）使用环境温度为-15℃～+40℃2. 导线的载流量可按导线穿钢管时的导体长期允许载流量选择导线的截面积3. 在TN-C-S或TN-S系统中，管内应增设一根PE线，其截面积应满足《低压配电设计规范》的要求4. 管径选择（最小管径）：（1）强电线路：a. 三根及以上导线同穿一根保护管时，导线的总面积应小于保护管内截面积的40%；两根导线同穿一根保护管时，管内径不应小于两根导线直径之和的1.35倍；当多根不同截面的导线同穿一根保护管时，可按下式选择保护管管径0.33S≥n1s1+n2s2+…… 或0.33D2≥n1d12+n2d22+……S：保护管内孔截面积（mm2）s1、s2……：不同截面导线的最大 截面积（mm2）n1、n2……:不同截面的导线根数D: 保护管内径（mm）d1、d2……不同截面导线的外直径（mm）b. 作电缆保护管时，其内径应大于电缆外径的1.5倍c. 在下列情况时，保护管应加设中间接线盒，箱或管径放大一级直管长度超过30米管子一个弯曲（90o～105o）时，长度超过20米管子二个弯曲（90o～105o）时，长度超过15米。
管子三个弯曲（90o～105o）时，长度超过8米每两个120o、135o、或150o的弯相当于一个（90o～105o）的弯绝缘电线最小穿管管径选择详见表四、五、六2）弱电线路：a. 选用绞合型导线时，导线束的总截面积应小于管内截面积的20~25%b. 选用平行型导线时，导线束的总截面积应小于管内截面积的25~30%c. 作电缆保护管时，直线管路的管径利用率一般为50~60%，弯管路的管径利用率一般为40~50%弱电线路最小穿管管径选择详见表七、八、九、十5. 不同电压及不同回路的线路，一般不应穿同一根管内，但下列情况可以除外1）电压为65伏及以下的回路2）同一设备或同一流水作业线设备的电力回路和控制回路3）照明花灯的所有回路4）同类照明的几个回路，但管内绝缘线根数不超过8根6. 管线与各管道间的距离应满足下表要求套接扣压式薄壁钢导管线与其它管道间最小距离（mm）管道名称敷设方式 煤气管 乙炔管 氧气管 蒸气管 暖、 热水 管 通风管 上 、下压 缩空 气 管 精选文档水 管 平 行 100 100 100 1000（500） 300（200） 100 100 100 交 叉 100 100 100 300 100 50 50 50 注：A. 表内有括号者为在管道下边的数据。
B. 在达不到表中距离时，应采取下列措施1）蒸汽管：在管外包隔热层后，上下平行净距可减到200mm，交叉距离须 考虑便于维修但管线周围温度应经常在35℃以下2）暖、热水管：包隔热层C. 与上下、水管同侧时，管宜敷设在上、下水管的上面7．KBG电线管路垂直敷设时，管内绝缘电线截面为35 mm2及以下，长度每超过30m，应增设固定用的拉线盒8. KBG电线管路明敷时，管的弯曲半径不应小于管外径的6倍；当有两个接线盒间只有一个弯曲时，其弯曲半径不应小于管外径的4倍9. KBG电线管路暗敷时，其弯曲半径不应小于管外径的6倍；埋入混凝土内平面敷设时，其弯曲半径不应小于管外径的10倍10. KBG电线管路连接处的扣压点位置，应在连接处中心扣压后，接口的缝隙，应采用封堵措施，可采用导电胶（电力复合脂）封堵，或用胶带纸封包11. KBG电线管路的连接处可不设置跨接线，管路壁不应作PE线管路壁应形成良好的电气通路，并可靠接地与接地线不应熔焊连接12. 在设计选用和施工安装时还应遵照国家现行的规范和标准以及有关部门的规定BV、BV-105铜芯聚氯乙烯绝缘电线穿KBG管管径选择 表四截 面（mm2） 导 线 根 数 2 3 4 5 6 7 8 1.0 16 1.5 2.5 20 4 25 6 32 10 20 25 32 40 16 25 40 25 40 35 32 40 BVR铜芯聚氯乙烯软电线穿KBG管管径选择 表五截 面（mm2） 导 线 根 数 2 3 4 5 6 7 8 0.75 1.0 16 1.5 2.5 20 4 25 精选文档6 20 32 10 25 16 25 32 40 25 32 40 BVN型聚氯乙烯绝缘尼龙护套电线穿KBG管管径选择 表六截 面（mm2） 导 线 根 数 1 2 3 4 5 6 7 8 0.75 16 1.0 1.5 2.5 20 4 25 6 20 10 20 25 32 40 16 40 RVB铜芯聚氯乙烯绝缘平型软线穿KBG管管径选择 表七截 面（mm2） 导 线 根 数 2 3 4 5 6 7 8 9 10 11 12 0.2 0.3 20 0.4 16 25 0.5 0.75 1.0 32 40 1.5 20 2.0 25 40 2.5 25 RVS铜芯聚氯乙烯绝缘绞型软线穿KBG管管径选择 表八截 面（mm2） 导 线 根 数 2 3 4 5 6 7 8 9 10 11 12 0.2 16 25 0.3 20 0.4 32 精选文档0.5 40 0.75 25 1.0 40 1.5 25 2.0 40 2.5 40 RV、RV-105铜芯聚氯乙烯绝缘软线穿KBG管管径选择 表九截 面(mm2) 导 线 根 数 2 3 4 5 6 7 8 9 10 11 12 0.2 16 0.3 0.4 0.5 0.75 20 1.0 25 1.5 2.0 25 32 2.5 4.0 40 6.0 25 32 40 HBV型网用户铜芯室内线穿KBG管管径选择 表十截面（mm2） 导 线 对 数 1 2 3 4 5 6 7 8 2×0.5 16 20 2×0.6 25 2×0.8 20 25 32 施工及验收由于KBG管是一种新型管材,已有的施工及验收规范中未涉及到该管的有关施工及验收问题。
为使KBG管的施工及验收规范化,中国工程建设标准化协会电气工程委员会配电网分委员会会同有关单位编制了《套接扣压式薄壁钢导管电线管路施工及验收规范》，（简称规范）已由中国工程建设标准化协会批准设施，编号为“CECS100：98”现将有关部分摘录如下，以便在工程设计施工中，按此规范执行1. KBG管电线管路，不宜穿过建筑物、构筑物或设备的基础当必须穿过时，应另设保护管或采取其它措施2. KBG管电线管路，经过建筑物的沉降缝或伸缩缝处，应装设两端固定的补偿装置3. KBG管电线管路敷设及管内穿线的施工及验收，除应符合本规范的规定外，尚应符合国家现行的有关规范的规定精选文档4. KBG管电线管路弯曲处敷设，不应有折皱、凹陷、裂纹等缺陷，其管材弯扁程度不应大于管外径的10%5. KBG管电线管路明敷设时，支架、吊架的规格，当设计无要求时，不应小于下列规定：1）圆钢：直径6mm2）扁钢：30 mm×3 mm3）角钢：25 mm×25 mm×3 mm4）埋注支架应有燕尾，埋入深度不应小于80 mm6. KBG管电线管路水平或垂直明敷设时，其水平或垂直安装的允许偏差为1.5‰。
全长偏差不应大于管内径的1/27. KBG管电线管路明敷设时，排列应整齐，固定点牢固、间距均匀，其最大间距应符合下表的规定：固 定 点 间 的 最 大 距 离 敷 设 方 式 管 的 直 径（mm） 16~20 25~32 40 吊架、支架或沿墙敷设 固定点间的最大距离（m） 1.0 1.5 2.0 注：敷设在吊顶内的电线管路，当管径为Φ16~20时，固定点间距可增大到1.5m为宜8. KBG管电线管路明敷设时,其固定点所采用器材与终端、弯头中点、电气器具或盒（箱）边缘的距离，宜为150～300mm9. KBG管电线管路埋入墙体或混凝土内时，管路与墙体或混凝土表面净距不应小于15mm10. KBG管电线管路暗敷设时，管路固定点应牢固，且应符合下列规定：（1）敷设在钢筋混凝土墙及楼板内的管路与钢筋绑扎固定，固定点间距不应大于1000mm；（2）敷设在砖墙、砌体墙内的管路，剔槽宽度，不应大于管外径5mm固定点间距，不应大于1000mm；（3）敷设在预制圆孔板上的管路平顺，紧贴板面，固定点间距不应大于1000mm11. KBG管电线管路连接，应采用专用工具进行，不应敲打形成压点严禁熔焊连接管路为水平敷设时，扣压点宜在管路上、下方分别扣压；管路为垂直敷设时，扣压点宜在管路左、右侧分别扣压。
12. KBG管电线管路，当管径为Φ25及以下时，每端扣压点不应少于2处；当管径为Φ32及以上时，每端扣压点不应少于3处且扣压点宜对称，间距宜均匀扣压点深度不应小于1.0mm且扣压牢固，表面光滑，管内畅通管壁扣压形成的凹、凸点，不应有毛剌13．KBG管进入盒（箱）时，应一孔一管，并采用螺纹接头连接，同时应锁紧，管与盒连接采用I型螺纹接头，管与箱连接应采用Ⅱ型螺蚊接头（又称爪型螺纹接头）14. KBG管及其金属附件组成的电线管路，当管与管、管与盒（箱）连接符合上述管路连接规定时，连接处可不设置跨接线管路外壳应有可靠接地但不得熔焊连接也不得做为电气设备接地线附录：套接扣压式薄壁钢导管及配件规格套接扣压式薄壁钢直导管规格表（mm）规格 Φ16 Φ20 Φ25 Φ32 Φ40 外径D 16 20 25 32 40 壁厚S 1.0 1.0 1.2 1.2 1.2 精选文档套接扣压式薄壁钢导管直管接头规格表（mm）规 格 Φ16 Φ20 Φ25 Φ32 Φ40 内 径 D 16 20 25 32 40 壁 厚 S 1.0 1.0 1.2 1.2 1.2 外 径 D 18 22 27.4 34.4 42.4 总 长 L 55 55 55 75 95 凹槽内径P 14 18 22.6 29.6 37.6 套接扣压式薄壁钢导管螺纹接头I型规格表（mm）规 格 Φ16 Φ20 Φ25 Φ32 Φ40 螺 纹 M 16×1.5 20×1.5 25×1.5 32×1.5 40×1.5 插接孔径 D 16 20 25 32 40 插接深度L1 25 25 25 35 45 最小通径 14 17 22 29 35 六角对方尺寸 S1 22 22 27 35 42 S2 25 25 30 38 45 长 度L 42 42 50 55 60 套接扣压式薄壁钢导管螺纹接头II型规格表（mm）规 格 Φ16 Φ20 Φ25 Φ32 Φ40 内 径 d 16 20 25 32 40 壁 厚 s 1.5 1.5 1.5 1.5 1.5 外 径 D 19 23 28 35 43 外螺纹M16×1.520×1.5 20×1.5 25×1.5 32×1.5 40×1.5 总 长L 40 40 40 50 55 套接扣压式薄壁钢导管弯管接头规格表（mm）规 格 Φ16 Φ20 Φ25 Φ32 Φ40 外 径 D 16 20 25 32 40 壁 厚 S 1.0 1.0 1.2 1.2 1.2 直管长度L 25 25 25 35 45 曲率半径R 6D 96 120 150 192 240 4D 64 80 100 128 160 椭圆度i 2 2 3 4 5 由于KBG管是一种新型管材,已有的施工及验收规范中未涉及到该管的有关施工及验收问题。
为使KBG管的施工及验收规范化,中国工程建设标准化协会电气工程委员会配电网分委员会会同有关单位编制了《套接扣压式薄壁钢导管电线管路施工及验收规范》，（简称规范）已由中国工程建设标准化协会批准设施，编号为“CECS100：98”现将有关部分摘录如下，以便在工程设计施工中，按此规范执行1. KBG管电线管路，不宜穿过建筑物、构筑物或设备的基础当必须穿过时，应另设保护管或采取其它措施精选文档2. KBG管电线管路，经过建筑物的沉降缝或伸缩缝处，应装设两端固定的补偿装置3. KBG管电线管路敷设及管内穿线的施工及验收，除应符合本规范的规定外，尚应符合国家现行的有关规范的规定4. KBG管电线管路弯曲处敷设，不应有折皱、凹陷、裂纹等缺陷，其管材弯扁程度不应大于管外径的10％5. KBG管电线管路明敷设时，支架、吊架的规格，当设计无要求时，不应小于下列规定：1）圆钢：直径6mm2）扁钢：30 mm×3 mm3）角钢：25 mm×25 mm×3 mm4）埋注支架应有燕尾，埋入深度不应小于80 mm6. KBG管电线管路水平或垂直明敷设时，其水平或垂直安装的允许偏差为1.5‰。
全长偏差不应大于管内径的1/27. KBG管电线管路明敷设时，排列应整齐，固定点牢固、间距均匀，其最大间距应符合下表的规定： 固 定 点 间 的 最 大 距 离 敷 设 方 式管 的 直 径（mm）16~2025~3240吊架、支架或沿墙敷设固定点间的最大距离（m）1.01.52.0注：敷设在吊顶内的电线管路，当管径为Φ16~20时，固定点间距可增大到1.5m为宜160;8. KBG管电线管路明敷设时,其固定点所采用器材与终端、弯头中点、电气器具或盒（箱）边缘的距离，宜为150～300mm9. KBG管电线管路埋入墙体或混凝土内时，管路与墙体或混凝土表面净距不应小于15mm10. KBG管电线管路暗敷设时，管路固定点应牢固，且应符合下列规定：（1）敷设在钢筋混凝土墙及楼板内的管路与钢筋绑扎固定，固定点间距不应大于1000mm；（2）敷设在砖墙、砌体墙内的管路，剔槽宽度，不应大于管外径5mm固定点间距，不应大于1000mm；（3）敷设在预制圆孔板上的管路平顺，紧贴板面，固定点间距不应大于1000mm11. KBG管电线管路连接，应采用专用工具进行，不应敲打形成压点严禁熔焊连接管路为水平敷设时，扣压点宜在管 路上、下方分别扣压；管路为垂直敷设时，扣压点宜在管路左、右侧分别扣压。
