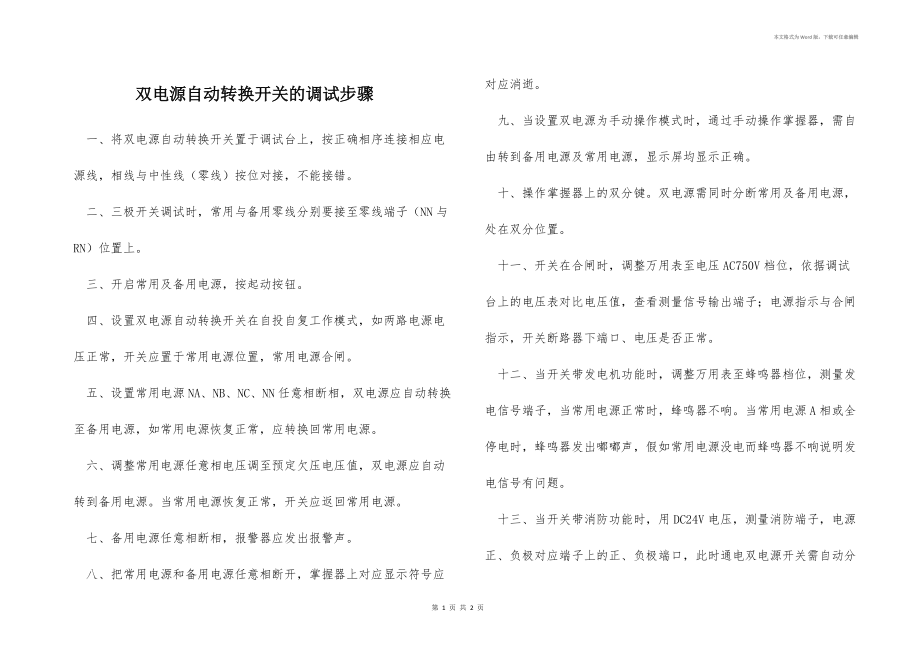

本文格式为Word版，下载可任意编辑双电源自动转换开关的调试步骤 一、将双电源自动转换开关置于调试台上，按正确相序连接相应电源线，相线与中性线（零线）按位对接，不能接错 二、三极开关调试时，常用与备用零线分别要接至零线端子（NN与RN）位置上 三、开启常用及备用电源，按起动按钮 四、设置双电源自动转换开关在自投自复工作模式，如两路电源电压正常，开关应置于常用电源位置，常用电源合闸 五、设置常用电源NA、NB、NC、NN任意相断相，双电源应自动转换至备用电源，如常用电源恢复正常，应转换回常用电源 六、调整常用电源任意相电压调至预定欠压电压值，双电源应自动转到备用电源当常用电源恢复正常，开关应返回常用电源 七、备用电源任意相断相，报警器应发出报警声 八、把常用电源和备用电源任意相断开，掌握器上对应显示符号应对应消逝 九、当设置双电源为手动操作模式时，通过手动操作掌握器，需自由转到备用电源及常用电源，显示屏均显示正确 十、操作掌握器上的双分键双电源需同时分断常用及备用电源，处在双分位置 十一、开关在合闸时，调整万用表至电压AC750V档位，依据调试台上的电压表对比电压值，查看测量信号输出端子；电源指示与合闸指示，开关断路器下端口、电压是否正常。
十二、当开关带发电机功能时，调整万用表至蜂鸣器档位，测量发电信号端子，当常用电源正常时，蜂鸣器不响当常用电源A相或全停电时，蜂鸣器发出嘟嘟声，假如常用电源没电而蜂鸣器不响说明发电信号有问题 十三、当开关带消防功能时，用DC24V电压，测量消防端子，电源正、负极对应端子上的正、负极端口，此时通电双电源开关需自动分断，并调整至在双分位 十四、当需要采纳人工方式转换开关时，先按掌握器上的双分键，调整双电源至双分位置；然后用专用手柄来转换开关，依据指示档位进行转动不行用力过猛或转错方向 十五、当双电源自动转换开关调试完成时，先关掉电源或停止按钮，确保电源关断，再断开电源连接线 特殊提示：切忌不行带电接触电源连接线及插拔航空插头 第 2 页 共 2 页。
