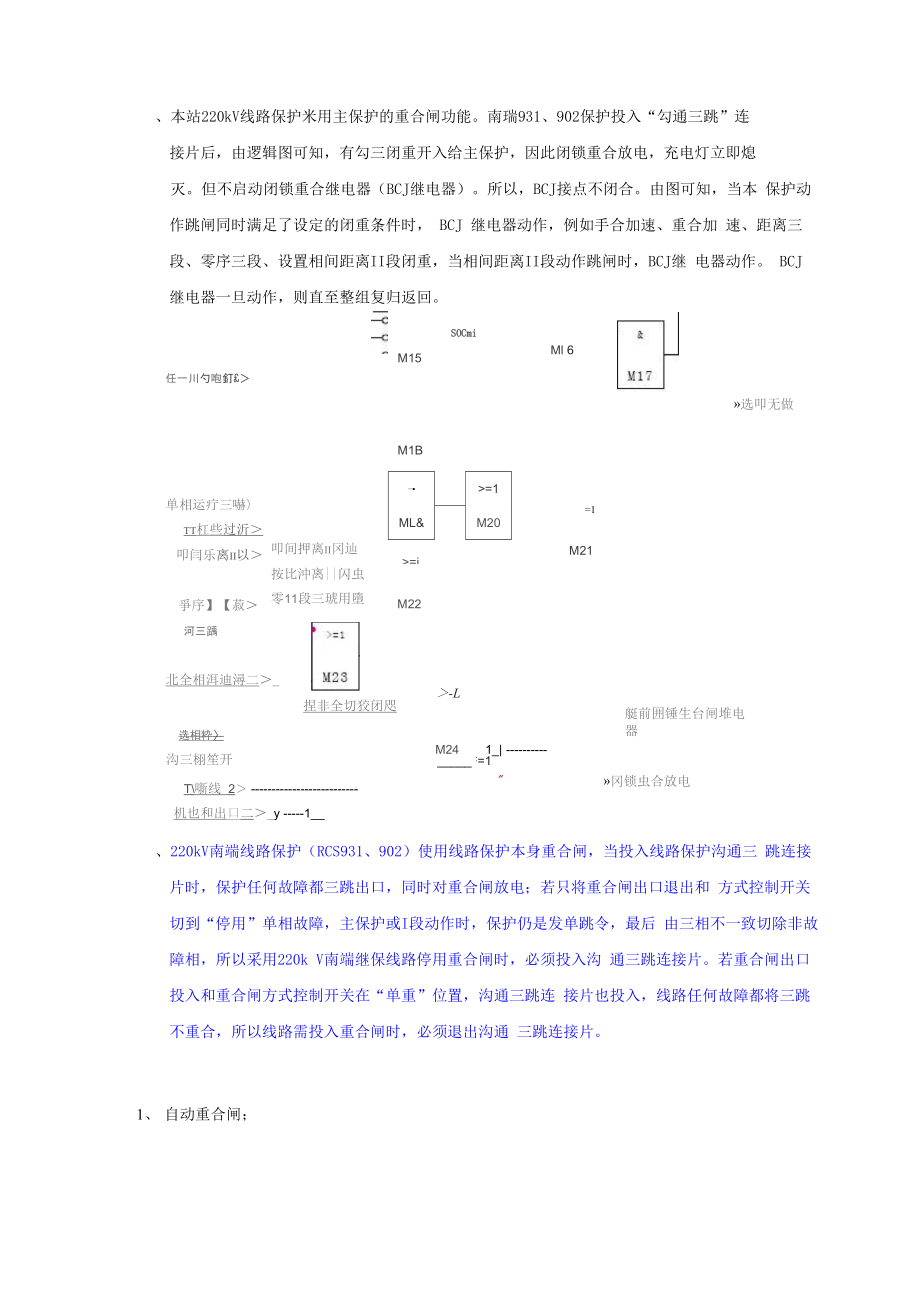

本站220kV线路保护米用主保护的重合闸功能南瑞931、902保护投入“勾通三跳”连接片后，由逻辑图可知，有勾三闭重开入给主保护，因此闭锁重合放电，充电灯立即熄灭但不启动闭锁重合继电器（BCJ继电器）所以，BCJ接点不闭合由图可知，当本 保护动作跳闸同时满足了设定的闭重条件时， BCJ 继电器动作，例如手合加速、重合加 速、距离三段、零序三段、设置相间距离II段闭重，当相间距离II段动作跳闸时，BCJ继 电器动作 BCJ 继电器一旦动作，则直至整组复归返回任一川勺咆釘£＞单相运疔三嚇〉TT杠些过沂＞ 叩闫乐离II以＞叩间押离II冈辿按比沖离||闪虫爭序】【菽＞零11段三琥用墮河三踽北全相洱迪潯二＞_M15SOCmiMl 6»选叩无做—■>=1ML&M20M1B>=iM22=1M21捏非全切狡闭咫选相粋〉沟三栩笙开T\噺线 2＞ 机也和出口二＞_y 1__＞-L艇前囲锤生台闸堆电器M24 1_| :=1" »冈锁虫合放电M2 5、220kV南端线路保护（RCS931、902）使用线路保护本身重合闸，当投入线路保护沟通三 跳连接片时，保护任何故障都三跳出口，同时对重合闸放电；若只将重合闸出口退出和 方式控制开关切到“停用”单相故障，主保护或I段动作时，保护仍是发单跳令，最后 由三相不一致切除非故障相，所以采用220k V南端继保线路停用重合闸时，必须投入沟 通三跳连接片。
若重合闸出口投入和重合闸方式控制开关在“单重”位置，沟通三跳连 接片也投入，线路任何故障都将三跳不重合，所以线路需投入重合闸时，必须退出沟通 三跳连接片1、 自动重合闸；重合闸逻辑图1. 本装置重合闸为三相一次重合闸方式,可根据故障的严重程度引入闭锁重合闸的方式2. 三相电流全部消失时跳闸固定动作3. 重合闸退出指定值中重合闸投入控制字置“0”4. 重合闸充电在正常运行时进行，重合闸投入、无TWJ、无控制回路断线、无TV断 线或虽有TV断线但控制字“TV断线闭锁重合闸”置“0”，经10秒后充电完成5. 重合闸由独立的重合闸起动元件来起动当保护跳闸后或开关偷跳均可起动重合闸6. 重合方式可选用检线路无压母线有压重合闸、检母线无压线路有压重合闸、检线 路无压母线无压重合闸、检同期重合闸，也可选用不检而直接重合闸方式检线 路无压母线有压时，检查线路电压小于 30V 且无线路电压断线，同时三相母线电 压均大于 40V 时，检线路无压母线有压条件满足，而不管线路电压用的是相电压 还是相间电压；检母线无压线路有压时，检查三相母线电压均小于 30V 且无母线 TV 断线，同时线路电压大于 40V 时，检母线无压线路有压条件满足；检线路无压 母线无压时，检查三相母线电压均小于30V且无母线TV断线，同时线路电压小于 30V且无线路电压断线时，检线路无压母线无压条件满足；检同期时，检查线路电 压和三相母线电压均大于 40V 且线路电压和母线电压间的相位在整定范围内时， 检同期条件满足。
正常运行时测量 Ux 与 UA 之间的相位差，与定值中的固定角度 差定值比较，若两者的角度差大于10°，则经500ms报“角差整定异常”告警7. 重合闸条件满足后，经整定的重合闸延时，发重合闸脉冲 150ms1、重合闸起动； 重合闸由独立的重合闸起动元件来起动，当即满足重合闸条件（如保护跳闸后或开关偷跳时）则展宽 10 分钟，若有重合闸动作则开放出口继电器正电源 500ms2、重合闸逻辑图；结合上图说明：1、重合闸的构成一般包括启动回路、闭锁条件1）启动回路重合闸启动方式有两种：由保护动作起动或开关位置不对应起动方式不对应启动方式，位置（TJ）接点确定的不对应起动2）闭锁回路1）重合闸充电在正常运行时进行，重合闸投入、无TJ、无压力低闭重输入、无控制回路断线、无 TV 断线和其它闭重输入经 10秒后充电完成问：从上述逻辑图分析，若开关偷跳在逻辑图中说明如何起动重合闸？对于线路，比如以距离保护为例，是否各段保护动作跳闸都能启动 重合闸KKJ继电器的作用：（包括在重合闸中的作用）1. 开关位置不对应启动重合闸 2. 手跳闭锁重合闸 保护跳闸分后接点不会闭合，只有手动跳闸后，分后接点才会闭合，给 重合闸电容放电，从而实现对重合闸的闭锁3. 手跳闭锁备自投。
原理同手跳闭锁 重合闸 一样4. 开关位置不对应产生事故总信号特别注意：当使用 KKJ 继电器操作板的保护装置，开关在就地合闸时，充电灯将不亮， 重合闸 将不动作在检定同期和检定无压重合闸 装置中为什么两侧都要装检定同期和检定无压继电器 ? 答：如果采用一侧投无电压检定，另一侧投同期检定这种接线方式，那么，在使用无电压检定的那一侧，当其断路器在正常运行情况下 由于某种原因（如误碰、保护误动等）而跳闸时，由于对侧并未动作，因此线路上有电压，因而就不能实现重合，这是一个很大的缺陷为了解决这个问题，通常都是在检定无压的一侧也同时投入同期检定继电器，两者的触点并联工作，这样就可以将误跳闸的断路器重新 投入为了保证两侧断路器的工作条件一样，在检定间期侧也装设无压检定继电器，通过切换后，根据具体情况使用但应注意，一侧 投入无压检定和同期检定继电器时，另 —侧则只能投入同步检定继电器否则，两侧同时实现无电压检定 重合闸 ，将导致出现非同期合 闸在同期检定继电器触点回路中要串接检定线路有电压的触点检定同期重合闸 是当线路一侧无压重合后，另 —侧在两端的频率不超过一定允许值的情况下才进行重合的若线路属于永久性故障，无 压侧重合后再次断开，此时检定同期 重合闸不重合，因此采用检定同期 重合闸再装后加速也就没有意义了。
若属于瞬时性故障，无压重 合后，即线路已重合成功，不存在故障，故同期 重合闸 时不采用后加速，以免合闸冲击电流引起 误动现在的六统一是要求两套重合闸独立的，一套先合上去后，另一套可以通过检有流和TWJ返回来放电，保证不会重合两次保护装置开入采TWJ的常开接点：1是不对应启动重合闸用，不管KKJ接点；2是为了判是不是三跳，对于单重方式重合闸就不会动作 关于KKJ并一个二极管，主要是吸收KKJ线圈放电电流，而二极管后串一个电组主要是为了防止二极管击穿线圈短路不知对你是否有 所帮助同时满足三个条件1、 跳位不启动2、 开关在合闸后位置3、 装置没启动r*.,.ATAJBMb■.绘吃方式.-.0T町AT*..lT町匚图3.10.8重合闸逻辑方框图3- KL5重合闸逻辑方框图卜曲T狀間 •主吨汗府间| ；＞忒谋护竿朕邮4—>电件闸■ram:| TAJA［汗闸不力团屮;X ■ •旳,••讥I:学yf弍］找拘”口 >徨捋屮:汗时间1. TWJA、TWJB、TWJC 分别为 A、B、C 三相的跳闸位置继电器的接点输入；2. 保护单跳固定、保护三跳固定为本保护动作跳闸形成的跳闸固定，单相故障，故 障相无电流时该相跳闸固定动作，三相跳闸，三相电流全部消失时三相跳闸固定 动作；3. 外部单跳固定、外部三跳固定分别为其它保护来的单跳起动重合、三跳起动重合 输入由本保护经无流判别形成的跳闸固定；4. 重合闸退出指重合闸方式把手置于停用位置，或定值中重合闸投入控制字置“0”， 则重合闸退出。
本装置重合闸退出并不代表线路重合闸退出，保护仍是选相跳闸 的要实现线路重合闸停用，需将沟三闭重压板投上当重合闸方式把手置于运 行位置（单重、三重或综重）且定值中重合闸投入控制字置“1”时，本装置重合 闸投入5. 差动投入并且通道正常，当采用单重或三重不检方式，TV断线时不放电；差动退 出或通道异常时，不管哪一种重合方式，TV断线都要放电6. 重合闸充电在正常运行时进行，重合闸投入、无TWJ、无压力低闭重闭重输入、无 TV断线放电和其它闭重输入经15秒后充电完成7. 本装置重合闸为一次重合闸方式，用于单开关的线路，一般不用于3/2 开关方式， 可实现单相重合闸、三相重合闸和综合重合闸8. 重合闸的起动方式有本保护跳闸起动、其它保护跳闸起动和经用户选择的不对应 起动9. 若开关三跳如 TGabc 动作、其它保护三跳起动重合闸或三相 TWJ 动作，则不起动 单重10. 三相重合时，可选用检线路无压重合闸、检同期重合闸，也可选用不检而直接重 合闸方式检无压时，检查线路电压或母线电压小于 30 伏时，检无压条件满足， 而不管线路电压用的是相电压还是相间电压；检同期时，检查线路电压和母线电 压大于 40 伏且线路电压和母线电压间的相位在整定范围内时，检同期条件满足。
正常运行时，保护检测线路电压与母线a相电压的相角差，设为e,检同期时， 检测线路电压与母线a相电压的相角差是否在（e—定值）至（e+定值）范围 内，因此不管线路电压用的是哪一相电压还是哪一相间电压，保护能够自动适应。
