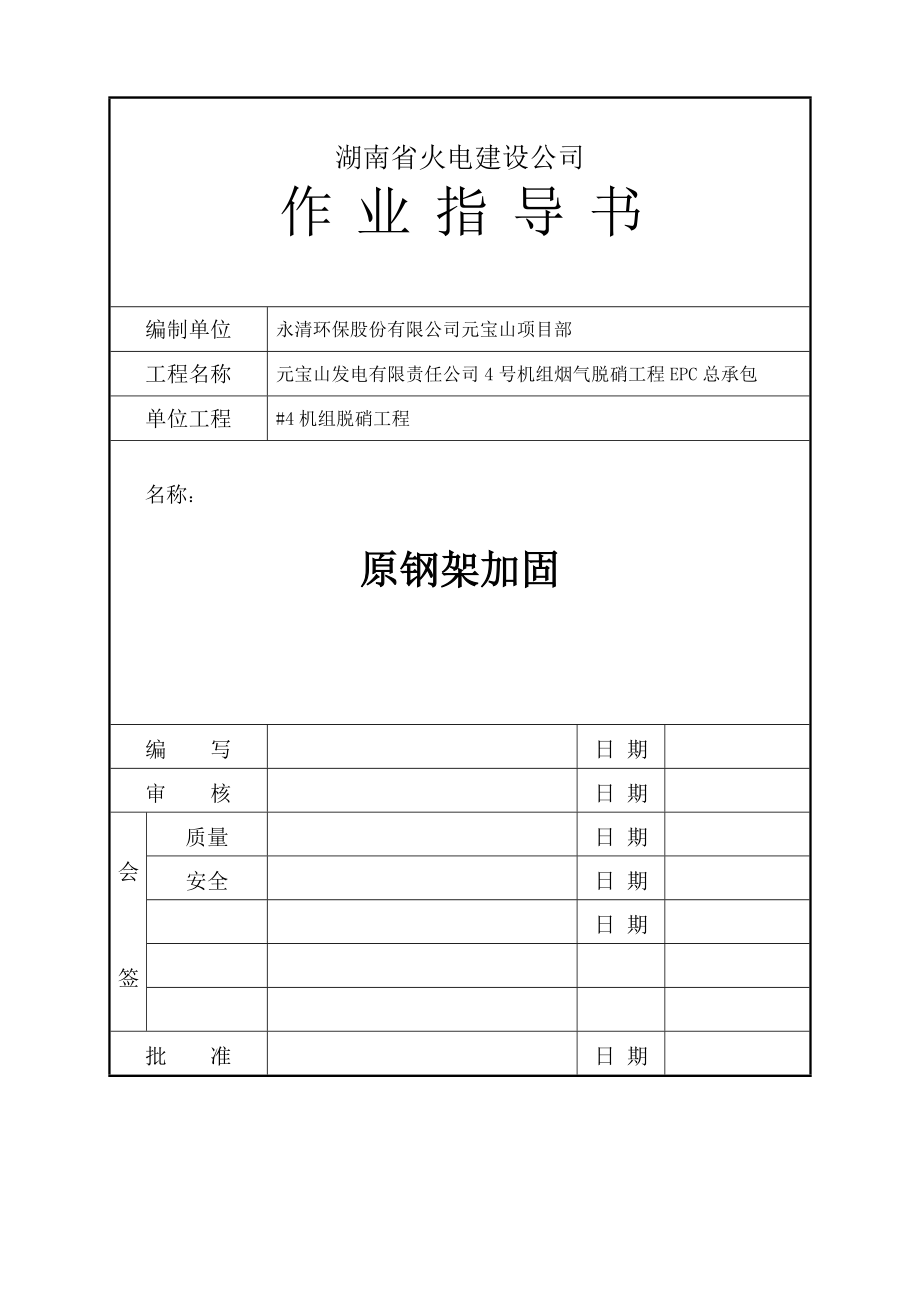

湖南省火电建设公司作 业 指 导 书编制单位永清环保股份有限公司元宝山项目部工程名称元宝山发电有限责任公司4号机组烟气脱硝工程EPC总承包单位工程#4机组脱硝工程名称： 原钢架加固编 写日 期审 核日 期会签质量日 期安全日 期日 期批 准日 期重要工序过程监控表序号重要工序名称执行情况质检工程师签名1234作业指导书（技术措施）修改意见征集表建 议 人日 期修改建议：回收签名（日期）：目 录1 编制依据及引用标准 12 工程概况及施工范围 12.1工程概况 12.2施工范围 13 施工作业人员配备及人员资格要求 14 施工所需机械装备及工器具量具、安全防护用品配备 24.1施工所需机械装备及工器具量具 24.2安全防护用品配备 25 施工条件及施工前准备工作 26 作业程序、方法及要求 36.1作业程序流程图 36.2作业方法及要求 37 质量控制及质量验收 57.1质量控制标准 57.2中间控制见证点设置 5无 57.3工艺纪律及质量保证措施 58 安全、文明施工及环境管理要求和措施 5表8-1职业健康安全风险控制计划表（RCP） 7表8-2环境因素及控制措施一览表 99 强制性条文 101 编制依据及引用标准1.1元宝山4号600MW机组烟气脱硝工程EPC总承包《施工组织设计》1.2《电力建设施工及验收技术规范》（锅炉机组篇 DL5190.2-2012）1.3《钢结构工程施工质量验收规范》GB50205-20011.4《电力建设安全工作规程》（火力发电厂部分）DL5009·1-2002 1.5《电力建设施工质量验收及评价规程》（第2部分：锅炉机组）DL/T5210.2-20091.6《钢结构设计说明书》（永清环保股份有限公司）1.7 钢结构加固技术规范（CECS 77：96） 1.8钢结构工程施工质量验收规范（GB50205-2001）2 工程概况及施工范围2.1工程概况元宝山发电有限责任公司总装机容量为1800MW，一期工程投产的300MW机组，锅炉由瑞士苏尔寿公司生产，汽轮机、发电机由法国CEM公司引进，1978年末并网发电，目前已经拆除。
二期工程投产的600MW机组于1981年5月破土动工，1985年末移交生产，三期扩建工程为两台600MW机组本脱硝工程为已建成的三期#4机组燃煤锅炉配备SCR脱硝装置2.2施工范围本工程主要施工内容如下：2.2.1拆除脱硝进出口烟道安装区域的垂直支撑；2.2.2对P轴，N轴两个轴线部分立柱、横梁、垂直支撑钢构件截面加强；2.2.3在29.85m、44m、42.6m三层钢结构框架中新增部分H型钢（箱型梁），及对部分横梁、水平支撑钢构件截面的加强3 施工作业人员配备及人员资格要求序号岗位名称技能等级要求数量备注1班长高级工1人具有相关工作管理经验2班组负责工程师工程师1人具有相关技术管理工作经验3组长高级工4人具有相关工作安装经验4主作业中级工8人5作业初级工10人6安全员1人具备相关的资质证7测量人员1人8起重司索工3人具备相关的资质证9焊工10人具备相关的资质证10架子工6人具备相关的资质证4 施工所需机械装备及工器具量具、安全防护用品配备4.1施工所需机械装备及工器具量具序号装备名称规格数量备注1履带吊400t1台2汽车吊50t1台3汽车吊25t1台4卷扬机5t2台5平板车25t1台6汽车8T1台7电焊机直流20台经检验合格8钢卷尺50M1把经检验合格9链条葫芦1T3个负荷试验合格10链条葫芦2T、3T6个负荷试验合格11钢丝绳φ15.5×600015对钢板、钢构件吊装4.2安全防护用品配备4.2.1个人安全防护用品配备：安全帽、安全带、速差自控器、攀登自锁器等；4.2.2施工区域安全防护用品配备：安全网、安全围栏、安全警示牌等。
5 施工条件及施工前准备工作5.1施工场地电源、气源布置满足施工要求，并且有足够的夜间施工照明5.2施工材料临时堆放场设置安全围栏并作醒目的标志临时堆放场及设备堆放满足以下要求：5.2.1场地应平整坚实、无积水5.2.2各种规格铁板应按种类、型号、安装顺序分区存放5.3施工现场吊机布置能满足材料吊装、卸车5.4施工图纸会审完毕，会审中存在的问题已有明确的处理意见5.5施工措施材料、设备购置计划编制完成，交物资部门采购到位5.6作业前已对参加该项作业的相关人员进行施工技术交底，交底与被交底人员进行了双签字5.7作业现场的环境条件及其他相关的技术准备工作:作业场地清理干净，无杂物作业区域的平台、步道、楼梯应保持畅通，安全围栏、警示牌齐全6 作业程序、方法及要求6.1作业程序流程图 钢板切割、下料→原钢架加固及烟道拆除区域脚手架搭设→吊装机械（卷扬机）布设→N轴线外侧标高30～49.6m区域外护板拆除→M～P轴线之间标高30～49.6m区域立柱、横梁、支撑加固→N轴线30～49.6m区域垂直支撑拆除→M、N轴线之间标高30～49.6m锅炉原烟道拆除→标高29.85、42.6、44m钢结构平面横梁、支撑加固→N、P轴线其他立柱、支撑加固→临时加固件割除→焊缝检查→整体验收。
6.2作业方法及要求6.2.1技术交底项目开工前，由项目部总工主持，班组工程师对参加该项目管理及施工的所有人员进行安全文明施工和技术措施交底该项目的直接管理人和主要施工人员应看懂图纸，并组织学习《电力建设施工及验收技术规范》锅炉机组篇的“总则”，学习《电力建设安全工作规程》与本项目有关的章节、项目部的文明施工管理规定和本作业指导书，做到人人都应了解施工任务、施工方法、质量标准和安全措施6.2.2材料清点、检查、保管施工人员、技术员会同设备管理等有关人员，根据供货清单、图纸清点材料的数量和检查外观工艺质量6.2.3具体施工工艺、方法6.2.3.1根据钢结构加固结构设计总说明，按照施工工艺流程先后顺序，进行铁板下料，并做好编号，分类摆放好，确保材料材质与尺寸符合图纸要求；6.2.3.2在49.6m平台布设2台5t卷扬机作为加固钢板、型钢的炉内吊装机械，在炉右后侧布置一台25t汽车吊作为加固钢板的炉外侧吊装机械；6.2.3.3炉内侧加固铁板从吊装开口用卷扬机吊装至就位位置附近，用链条葫芦接钩，炉外侧加固铁板用汽车吊直接吊装至就位位置附近，用链条葫芦接钩；6.2.3.4钢结构加固铁板吊装至就位位置后，及时清理焊接区域附近构件上的灰尘及油漆后，再进行施焊作业；6.2.3.5垂直支撑拆除：严格按照结构设计总说明及施工作业流程图进行加固拆除工作，在垂直支撑拆除前必须对30m～49.6m区域钢构件加固情况进行检查，确认框架整体稳定性满足要求。
拆除前在垂直支撑上焊接临时吊耳，割除后用链条葫芦倒至附近平台，从水平托运平台拖出，用25t汽车吊吊装至锅炉零米临时堆放场地；6.2.3.6锅炉原烟道拆除：根据设计烟道拆除范围，将M-N轴线之间标高28.11m-49.6m区域的锅炉原烟道拆除，由于烟道组件大，拆除空间小，需要对烟道进行分片切割烟道切割从上至下进行，切割下来的烟道从30m和40m平台转运通道转至锅炉外侧用汽车吊吊装至临时堆放场地6.2.3.7焊接施工工艺1、 本工程除了组合工字形(或 H 型)钢柱、钢梁采用Q345材质，其他区域加固钢板均为Q235B材质材质为Q345B，焊条型号E50型，材质为Q235B，焊条型号E432、新增构件（零件或板）与原有构件（零件或板）的连接采用工地焊接3、板件拼接、对接焊缝及全熔透焊缝为二级焊缝4、不要求焊透的工字形(或 H 型梁)、柱腹板与翼缘板之间T型接头焊缝、搭接连接采用的角焊缝,其质量等级为三级，外观质量标准应符合二级5、其它焊缝,其质量等级为三级,外观质量标准应符合三级6、在施工过程中,必须做好记录,施工结束时,应按有关规程要求准备一切必要的资料以备检查7、焊缝内部缺陷、表面缺陷检查应严格按照《高层民用建筑钢结构技术规程》(JGJ 99)、 《钢结构工程施工质量验收规范》GB 50205、《建筑钢结构焊接技术规程》 JGJ 81的规定和要求进行焊接质量检查。
8、所有全熔透焊缝均应按超声波B级进行检查,其数量及要求应按照《高层民用建筑钢结构技术规程》JGJ 99-98页109 第 10.6.19 条的有关内容进行9、宜采用对称焊法,使焊接变形和收缩量最小，收缩量大的部分先焊,收缩量小的部分后焊，应使焊接过程加热量平衡，焊接过程应注意清渣、彻底清除焊根缺陷，严格禁止无合格证书人员上岗操作10、角焊缝的最小焊缝长度L=60mm,未注明角焊缝高度不小于10mm坡口焊施焊后，需在焊缝背面清除焊根后进行补焊,并保证焊缝质量.(衬板要切除) ，当焊缝有裂纹、未焊透、夹渣、气孔等缺陷,应将缺陷清除后重新焊接11、焊接补强或加固的施工环境温度不宜低于10℃,焊接电流不宜大于200Ａ应根据结构钢材材质，选择相应的低氢型焊条，焊条直径不宜大于4.0mm 12、在负荷下进行结构构件的加固，当 |σomax|≥0.3fy，且采用焊接加固件加大截面法加固结构构件时,可将加固件与被加固件沿全长互相压紧；用长20～30mm的间断（300～500mm）焊缝定位焊接后，再由加固件端向内分区段（每段不大于70mm）施焊所需要的连接焊缝，依次施焊区段焊缝应间歇2～5min对于截面有对称的成对焊缝时，应平行施焊；有多条焊缝时,应交错顺序施焊；对于两面有加固件的截面，应先施焊受拉侧的加固件，然后施焊受压侧的加固件；对一端为嵌固的受压杆件，应从嵌固端向另一端施焊，若其为受拉杆，则应从另一端向嵌固端施焊。
7 质量控制及质量验收7.1质量控制标准7.1.1质量验收应优先以厂家图纸、说明书等技术文件为准，厂家技术要求不详的，参照规范、验标、精品工程暂行标准的有关规定执行7.1.2电力建设施工质量验收及评价规程7.2中间控制见证点设置无7.3工艺纪律及质量保证措施7.3.1安装尺寸必须严格按《电力建设施工质量验收及评价规程》（第二部分：锅炉篇）及厂家设备文件资料来控制7.3.2钢板应放置在平整的地面上，防止铁板变形7.3.3钢板表面干净、无焊疤、泥砂等7.3.4焊缝成型美观，药皮必须清理干净，焊缝高度符合设计要求7.3.5严禁在钢结构件上任意施焊8 安全、文明施工及环境管理要求和措施8.1认真遵守《电力建设安全工作规程》（火力发电厂部分）的有关规定8.2吊装机械、电动工具在使用前必须仔细检查是否完好8.3使用吊装机械时尽量避免交叉作业，如果无法避免交叉作业时，交叉作业的吊机指挥人员应事前进行沟通，精心指挥，并应有安全监察人员在场进行监督8.4脚手架搭设应符合规范要求，保证整体结构的稳定性和施工通道的安全性8.5脚手架搭设及施工临时爬梯安装的安全性由施工班组长和安全监察工程师验收签证8.6严禁擅自移动或拆除安全设施和标识。
8.7施工场所应有充足的夜间照明和消防设施8.8雨雪霜冻天气施工时，需要行人的梁上须采取可靠的防滑措施8.9链条葫芦、起重钢丝、缆风绳等起重工具不得超负荷使用8.10严格按照安全施工程序组织施工，积极消除事故隐患8.11严格遵守项目部有关文明施工措施的各项规定8.12锅炉零米的设备堆放、安全设施和各类标识的布置严格执行定置管理8.13在钢架吊装同时全炉范围内的各种安全设施、标识、标语及时快速跟进，营造良好文明施工氛围表8-1职业健康安全风险控制计划表（RCP）职业健康安全风险控制计划表（RCP）施工单位：湖南火电 施工班组：安装班 作业项目：脱硝装置原钢架加固序号作业活动危险/危害因素目标和指标控制措施控制方法控制时机措施执行人签名检查/监督人签名备注1吊装随吊物件绑扎不牢无人身伤亡无设备损坏在吊装钢架前应仔细检查随吊物件绑扎是否牢固可靠AP施工人员班长/安全员2吊装高空掉物无人身伤亡无设备损坏1.链条葫芦在使用前应仔细检查其起重链、手拉链、销轴以及刹车装置是否安全可靠，钢丝绳是否有破损2.严禁使用不合格的起重索具。
RAPP施工人员班长/安全员3工器具使用高空掉物无人身伤害1.对于小型工具和螺栓要用工具袋2.对于千斤顶、撬棍等要系安全绳3.易掉物品要放在安全可靠处AAATTT施工人员班长/安全员4焊接作业焊条头掉下伤人无人身伤害焊条头及时回收AT施工人员班长/安全员5高空作业高处坠落无人身伤害高空作业时应将安全带系挂在上方牢固可靠处AT施工人员班长/安全员6焊接作业触电无触电事故电焊皮带裸露部份应包扎好后方可使用AP施工人员班长/安全员7使用临时电源触电无人身伤害1.雨中严禁使用电动工具2.不使用无漏电保护器的插座3.严禁使用不合格的电动工具4.不能将裸露线插入插座或挂在刀闸上AAAATTTT施工人员班长/安全员8火焊作业火焊皮带漏气失火无火灾发生火焊皮带接头处应用细铁丝扎紧，以防漏气失火伤人AP施工人员班长/安全员9高空作业高空坠落无人身伤亡应及时铺设安全网RP施工人员班长/安全员10夜间作业夜间作业照明不充足无人身伤亡保证施工现场有充足的照明RP施工人员班长/安全员11脚手架搭设脚手架搭设不规范脚手架搭设牢固，防止人员意外伤害1.在使用脚手架前应检查其是否符合要求,验收合格后方可使用2.定期组织人员对现场脚手架进行检查，对不合格的应及时整改。
WSPT施工人员/架子搭设人员班长/安全员注：控制方法：W：见证： H：停工待检： S：连续监护： A：提醒： R：记录确认控制时机：P：作业开始前；D：每天至少一次；Z：每周一次（4Z每月一次，12Z：每季度一次）；T：活动连续过程或中断后重新开始作业表8-2环境因素及控制措施一览表环境因素及控制措施一览表施工单位：湖南火电 施工班组：安装班 作业项目：脱硝装置原钢架加固序号作业活动环境因素环境影响类别现行控制措施措施执行人签名检查/监督人签名备注输入输出1施工临时加固措施临时加固及包装件废旧钢材、构件、包装余料固废污染1.在施工责任区内，要求每天一小清，每星期一大清，做到场地平整，道路畅通2.施工过程产生废料、杂物及时放入垃圾箱施工人员班长/安全员2施工切割作业压缩气瓶及气体乙炔泄漏大气污染1.使用割刀必须扎好皮带接头2.供气皮管不得有裂纹和漏气现象施工人员班长/安全员3施工焊接作业焊条烟雾焊条头大气污染固废污染1.确保现场通风良好，电焊烟尘能及时排出。
2.对焊条头进行及时回收施工人员班长/安全员4施工加固铁板安装劳保防护用品废劳保防护用品固废污染及时清理放入垃圾池施工人员班长/安全员9 强制性条文强制性条文执行内容工程名称元宝山4号600MW机组烟气脱硝工程单位工程名称烟气脱硝装置安装分项工程名称脱硝装置钢架安装序 号强制性条文规定执行标准《电力工业锅炉压力容器监察规程》DL 612-199615.1钢结构应安全可靠，基本要求为：e）承重部件应有足够的强度、刚度、稳定性和防腐性；并能适应所在地区的抗震要求；f）便于安装、维修和运行操作28.4.2 除设计规定的冷拉焊口外，焊件装配时不允许强力对正，以避免产生附加应力焊接和焊后热处理时，焊件应垫牢，禁止悬空或受外力作用安装冷拉焊口使用的冷拉工具，应待整个焊口焊完并热处理完毕后方可拆除311.11锅炉内应有必要的消防设施电缆应有防火、防高温措施非阻燃电缆不应直接敷设在锅炉构架上执行标准《电力建设施工及验收技术规范 锅炉机组篇》DL/T 5047－200541.1.11 设备安装过程中，应及时进行检查验收；上一工序未经检查验收合格，不得进行下一工序施工隐蔽工程隐蔽前必须经检查验收合格，并办理签证。
注：本表内容可根据实际情况进行增减。
