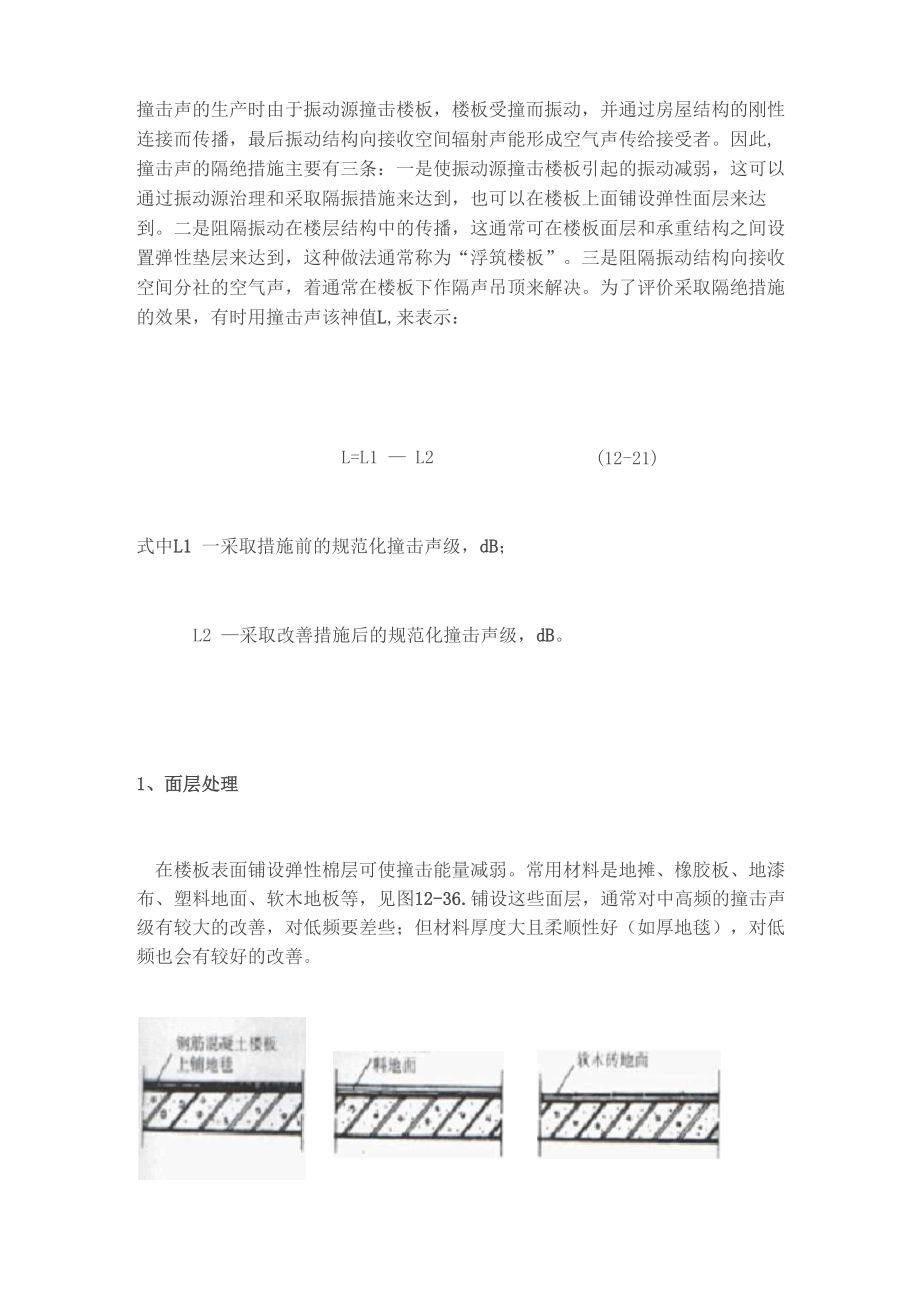

撞击声的生产时由于振动源撞击楼板，楼板受撞而振动，并通过房屋结构的刚性 连接而传播，最后振动结构向接收空间辐射声能形成空气声传给接受者因此, 撞击声的隔绝措施主要有三条：一是使振动源撞击楼板引起的振动减弱，这可以 通过振动源治理和采取隔振措施来达到，也可以在楼板上面铺设弹性面层来达 到二是阻隔振动在楼层结构中的传播，这通常可在楼板面层和承重结构之间设 置弹性垫层来达到，这种做法通常称为“浮筑楼板”三是阻隔振动结构向接收 空间分社的空气声，着通常在楼板下作隔声吊顶来解决为了评价采取隔绝措施 的效果，有时用撞击声该神值L,来表示：(12-21)L=L1 — L2式中L1 一采取措施前的规范化撞击声级，dB；L2 —采取改善措施后的规范化撞击声级，dB1、面层处理在楼板表面铺设弹性棉层可使撞击能量减弱常用材料是地摊、橡胶板、地漆 布、塑料地面、软木地板等，见图12-36.铺设这些面层，通常对中高频的撞击声 级有较大的改善，对低频要差些；但材料厚度大且柔顺性好（如厚地毯），对低 频也会有较好的改善图 12-36 楼板面层的几种做法2、浮筑楼板当楼板等建筑构件受到撞击时，振动将在构件及其连接结构内传播，最后通 过抢体、顶棚、地面等向房间振动辐射声音。
振动在固体中传播时的衰减很小， 只要固体构件一致是连接在一起的，振动将会传播很远，将耳朵贴在铁轨上可以 听到几公里以外火车行驶的声音就是这个原理在建筑中振动还有一个特点，就 是向四面八方传播，所有有固体连接的部分都会振动，在房间中，由于四周都会 振动发声，往往很难辨别振动声源的位置但是，如果固体构件时脱离的（哪怕 只有非常小的缝隙）或构件之间存在弹性的减震垫层，振动的传播将在这些位置 处受到极大的阻碍，当使用弹簧或与弹簧效果类似的玻璃棉减震做垫层将地面做 成“浮筑地板”将提高楼板撞击声隔声的能力隔振楼板和下面的支撑弹性垫层构成一个弹性系统，一般的隔振规律是，楼 板越重、垫层弹性越好、静态下沉度（楼板压上去以后的压缩量）越大，隔振效 果就越好8cm厚的混凝土楼板比4cm的楼板更重，减震效果更好；两层2.5cm 厚的离心玻璃垫层的静态下沉度大于一层2.5cm厚的同样垫层，减震效果要好一 些压缩后的垫层必须处于弹性范围内，也就是说，将楼板移去后，垫层可以在 弹性的作用下回复原理的厚度，如果垫层被压实而失去回弹性，将失去减震效果 因此，使用离心玻璃棉做减震垫层时，需要使用表观密度较大的垫层，防止玻璃 棉被压实，上层混凝土越厚重，玻璃棉就要越厚，表观密度也需要越大，一般表 观密度影大于96kg/m3o图12-37是两种浮筑楼板的构造发难。
图12-38示出了几种弹性地面的撞击 声改善值图12-39是浮筑楼板不同浮筑垫层的隔声性能比较图12-40是浮筑 楼板刚性连接对隔声效果的影响图12-37两种浮筑楼板的构造方案-LIJJ15 250 500 1000 2M04NU4 Hi)ulno a a*12 E图12-38几种弹性地面的撞击声改善值1 一 6厚甘蔗板加1.7厚PVC塑料面（或3LELD7301 ■ — ■ ，125 EiD ™ 1CKM1 QXK1 tfMX)Wf 250 期 5OX) 2000 (Hz ){ b N12-40 浮筑楼板刚性连接对隔声效果的影响（a）浮筑面层和水泥踢脚板之间；（b）浮筑楼板与门槛之间1 一踢脚；2 一 130厚甘蔗板；3 —面层；4 一 170厚木屑垫层5 — 10厚矿渣棉；6 一门槛；7 一凿开在用于隔绝机器振动的减震台或减震地面时需要更加专业的设计，如果设计 不当，造成减震系统的固有频率与机器的振动频率接近时，不但不能起到减震作 用，还会使振动加大，甚至损坏机器及楼板结构。
楼板撞击声隔声是建筑中最难处理的隔声部分之一使用玻璃减震垫层上面 现浇混凝土的做法可以获得20-30dB以上的撞击声隔声效果对于住宅，由于层 高所限，一般的做法是使用2.5cm厚（压缩后为2cn左右）表观密度96-150kg/m 彳的离心玻璃棉做垫层，上面一层塑料布或1mm聚乙烯泡沫做防水层，再灌注 4cm厚的混凝土形成浮筑楼板这种做法已经在北京格林小镇泛地产开发中得以 应用，效果非常良好，经实测，普通水泥地面的L w=78dB，这种浮筑楼板的 pn，wL w=56dB，隔声性能提高了 22dB在有楼板隔声要求的公建中，如演播室、录 pn，w音室或上部房间为球馆及迪斯科舞厅的地板做法是，使用5cm厚（压缩后为4.5cm 左右）、表观密度150-200kg/m3的离心玻璃棉做垫层，上面铺一层塑料布或1mm 聚乙烯泡沫做防水层，再浇注8-10cm厚的混凝土经实测，这种地面做法的Lpn， 达到44dB，隔声性能提高了 34dBW使用离心玻璃棉做浮筑地板时需非常注意几个问题，意思玻璃棉表观密度不 能过低，否则玻璃棉将会压实，失去回弹性，无法起到减振效果二是整体上式 刚性浮筑面层要有足够的强度（混凝土必须配筋）和必要的分缝，防止地面断裂， 可以采用©6的钢筋间距20cm排列；配筋时，必须防止刺破防水层而造成混凝 土浇灌时玻璃棉渗水。
还有一点是，不能出现两层地面之间的硬链接，如水管、 钢筋等，这样会导致电桥传声；浇灌地面与墙面连接处应使用玻璃棉、橡胶垫隔 离，防止墙体将两层地面连接在一起3、弹性隔声吊顶在楼板下做隔声吊顶以减弱楼板向接收空间辐射的空气声吊顶必须是封闭 的若楼上房间楼板上有较大的振动，如人员的活动、机器振动或敲击等，在楼 下做隔声吊顶时需要采用弹性吊件，否则振动会通过刚性的吊杆传递给吊顶，在 讲声音辐射到房间中这种吊顶做法叫做弹性吊顶系统同样，如果房间内的噪 声很大，会引起顶棚较大震动，也需要使用弹性隔声吊顶设计弹性隔声吊顶时，必须根据声源的振动频率特性对弹性吊件及其吊顶系 统进行减振计算，使系统固有频率远小于声源的振动频率的 1/（1/2）倍，尽量 减少振动的传递弹性钓竿的弹簧性应适中，过硬将失去弹性，称为刚性连接， 不能起到减振作用，亦不能过软，防止吊顶荷载分布不均匀时，吊顶的整体性和 平整性受到影响图12-41 是一种隔声吊顶的方案的1軒豹图12-41隔声吊顶的构造方案4、房中房房中房是隔声减振效果最好的一种建筑形式，即在房中再建一个房间，内层 房间位于弹簧或其他减振设备上，四周墙壁及顶棚与外部房间之间没有任何连 接。
房间之间形成空气层，不但有利于空气声的隔声，而且有利于隔离撞击产生 的声音若采用良好的隔声门（或声闸），空气声标准计权隔声量可以达到70dB, 撞击声标准计权隔声量可低于35dB选择房中房使用的弹簧或弹性材料，需认 真计算荷载和静态下沉量，尽可能降低内层房间与弹簧系统的共振频率5、柔性连接为防止设备振动传递到与其连接的其他结构上，需要采用柔性连接振动的 特点是，刚性越强，传递的振动越大例如，在风机和风道连接时，为防止振动 随风道传递出去，在接口处使用帆布或橡胶片作为柔性连接，水泵的水管与管道 连接时，常采用一小段橡胶接管作为柔性连接，阻止谁笨的振动沿管道传播柔 性连接不但要满足振动的要求，还要具有抗压，密封、耐老化等相关特点。
