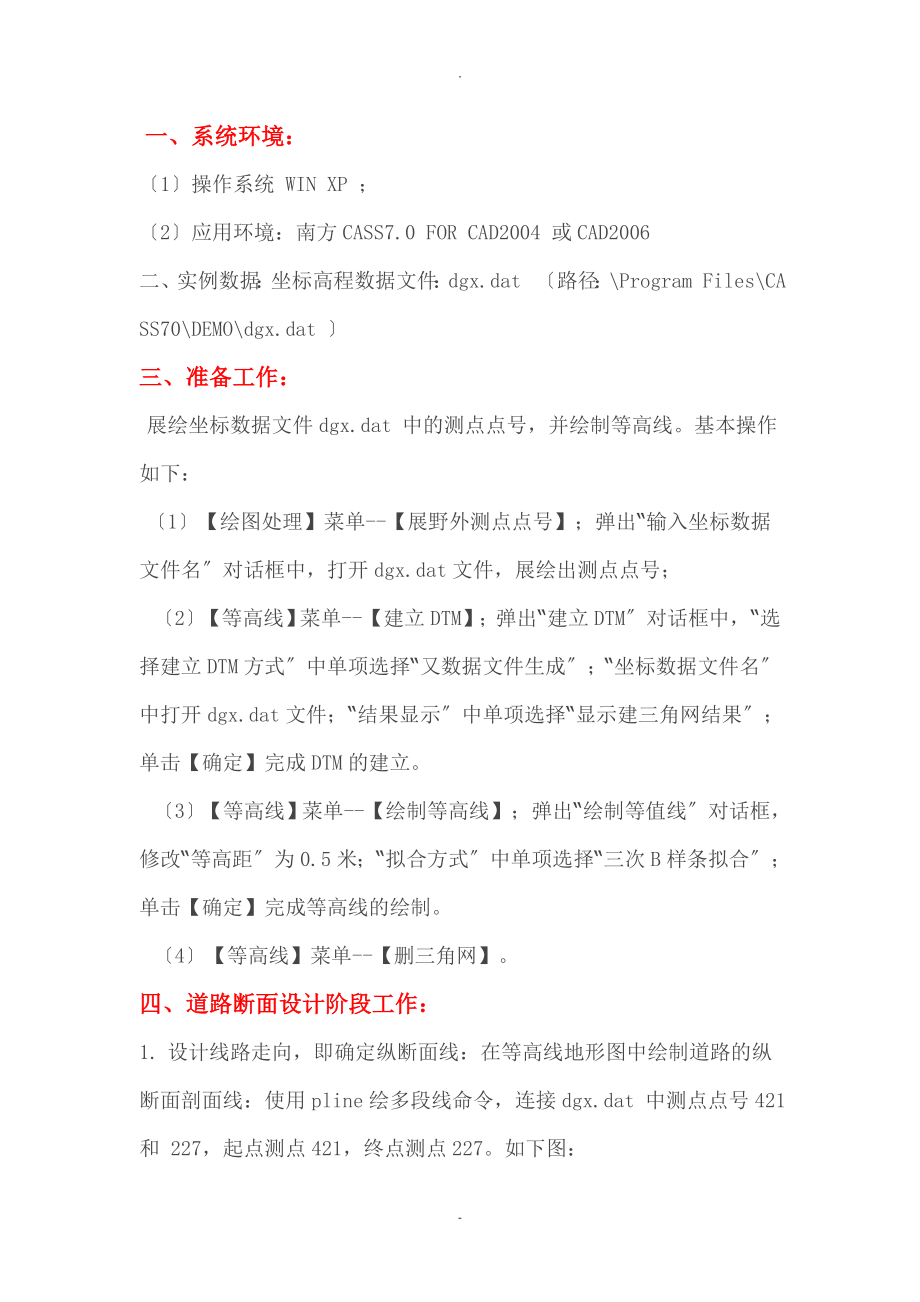

一、系统环境：〔1〕操作系统 WIN XP ；〔2〕应用环境：南方CASS7.0 FOR CAD2004 或CAD2006 二、实例数据：坐标高程数据文件：dgx.dat 〔路径：\Program Files\CASS70\DEMO\dgx.dat 〕三、准备工作： 展绘坐标数据文件dgx.dat 中的测点点号，并绘制等高线基本操作如下： 〔1〕【绘图处理】菜单--【展野外测点点号】；弹出“输入坐标数据文件名〞对话框中，打开dgx.dat文件，展绘出测点点号； 〔2〕【等高线】菜单--【建立DTM】；弹出“建立DTM〞对话框中，“选择建立DTM方式〞中单项选择“又数据文件生成〞；“坐标数据文件名〞中打开dgx.dat文件；“结果显示〞中单项选择“显示建三角网结果〞；单击【确定】完成DTM的建立 〔3〕【等高线】菜单--【绘制等高线】；弹出“绘制等值线〞对话框，修改“等高距〞为0.5米；“拟合方式〞中单项选择“三次B样条拟合〞；单击【确定】完成等高线的绘制 〔4〕【等高线】菜单--【删三角网】四、道路断面设计阶段工作：1. 设计线路走向，即确定纵断面线：在等高线地形图中绘制道路的纵断面剖面线：使用pline绘多段线命令，连接dgx.dat 中测点点号421和 227，起点测点421，终点测点227。
如下图： 2. 绘制道路的纵断面图，以便下一步中确定“横断面设计文件〞中的各个横断面的中桩设计高基本操作如下： 【工程应用】菜单-【绘断面图】-【根据坐标】，弹出“断面线上取值〞对话框，在“选择坐标获取方式〞中单项选择“由数据文件生成〞；在“坐标数据文件名〞中打开dgx.dat文件；注意在“采样间距〞中输入25米〔该值可输入与横断面间距相同的数值，便于查看横断面个数及其中桩处的地面高程，并最终确定各里程处横断面的中桩设计高程〕；单击【确定】按钮弹出“绘制纵断面图〞对话框，在“断面图比例〞中默认横向1：500；纵向1：100；在“断面图位置〞中单击“···〞按钮，用鼠标在绘图区空白处指定纵断面图左下角坐标，返回“绘制纵断面图〞对话框后，单击【确定】按钮 3.在纵断面图中“拉坡〞大致确定道路中桩设计高：使用pline多段线从纵断面图图左侧高程标尺1375米处，连接右侧高程标尺1380米处如下图：图中红色曲线即为道路地面断面，白色直线为人工绘制的道路设计断面，每隔25米处有横断面的中桩地面高程，并可大致判断各里程处横断面的中桩设计高程，该纵断面按25米的间距有6个横断面 4. 确定设计道路的横断面相关参数，须编辑“横断面设计文件〞〔可打开CASS安装目录中Program Files\CASS70\DEMO\ ZHD.TXT查看“横断面设计文件〞的数据格式，各个参数的具体说明请参阅CASS用户手册〕。
现在我们需要编辑本实例中的6个横断面的设计参数，此例编辑的“横断面设计文件〞如下：1,H=1375.00,I=1:1,W=5,A=0.02,WG=1.5,HG=0.52,H=1376.50,I=1:1,W=5,A=0.02,WG=1.5,HG=0.53,H=1377.50,I=1:1,W=5,A=0.02,WG=1.5,HG=0.54,H=1378.00,I=1:1,W=5,A=0.02,WG=1.5,HG=0.55,H=1378.56,I=1:1,W=5,A=0.02,WG=1.5,HG=0.56,H=1380.00,I=1:1,W=5,A=0.02,WG=1.5,HG=0.5END 各位朋友可将以上道路的横断面设计参数复制下来，并保存在 Program Files\CASS70\DEMO\ 下，文件名为“横断面设计文件.txt 〞，以便学习本实例的朋友调用 “横断面设计文件.txt 〞文件格式说明：以上文件定义了6个横断面的中线桩设计高，坡比和宽度等参数 其中，每行的顺序号为横断面的序号，可以看到有6个横断面，每行的H=表示道路横断断面设计高程，I=表示横断面左右侧的横坡比，W=表示道路设计宽度，A=表示道路设计横坡率，WG=表示道路两侧的沟宽，HG表示道路两侧的沟高，文件最后以 END 标记文件结束。
其他道路设计参数的具体说明请参考CASS帮助文档的参考手册 ｛ 相关提示：“横断面设计文件〞可以使用【工程应用】菜单-【断面法土方计算】-【道路设计参数文件】，调用MS Office 中的EXCEL电子表格程序进行编辑较为直观且简便，但由于很多朋友都用Cass破解版，或者Cass版本与EXCEL版本之间的兼容性问题，而程序无常弹出电子表格界面的编辑窗口所以，本例采用了直接编辑横断面设计文件.TXT文本文件的方法｝ 五、生成道路纵断面和横断面，并计算道路断面土方量：1. 【工程应用】菜单-【生成里程文件】-【由纵断面线生成】-【新建】，鼠标选中等高线地形图中绘制的纵断面设计线，在弹出“由纵断面线生成里程文件〞的对话框中：在“中桩点获取方式〞下单项选择“等分〞；“横断面间距〞输入25 米；“横断面左边长度〞和“横断面右边长度〞均输入15米；点击【确定】按钮后，纵断面线上会自动生成指定间距和宽度的多条横断面设计线〔红色〕，如下列图： ｛相关提示：横断面中桩点获取的三种方式〔1〕“等分〞：只在纵断面线等间距处生成横断线；〔1〕“结点〞：只在纵断面线〔多段线〕的转折点处生成横断线；〔3〕“等分且处理节点〞：在等间距和转折点处均生成横断线；当在纵断面线上自动生成的横断线不符合实际需求时，可使用【工程应用】菜单-【生成里程文件】-【由纵断面线生成】下的子命令【添加】、【边长】、【剪切】、【设计】对横断面线进行编辑和修改，具体操作请参阅Cass用户手册｝2.【工程应用】菜单-【生成里程文件】-【由纵断面线生成】-【生成】，鼠标选中等高线地形图中绘制的纵断面设计线，弹出“生成里程文件〞对话框中：在“高程点数据文件名〞下，指定地形坐标高程数据文件dgx.dat ；如：\Program Files\CASS70\DEMO\Dgx.dat在“生成的里程文件名〞下，指定里程文件名为“里程文件.hdm "，并保存在默认目录DEMO下；如：\Program Files\CASS70\DEMO\里程文件.hdm在“里程文件对应的数据文件名〞下，指定里程文件对应的数据文件名为“里程文件对应数据.dat 〞，并保存在默认目录DEMO下；如：\Program Files\CASS70\DEMO\里程文件对应数据.dat在“断面线插值间距〞默认为 5 米，“起始里程〞默认为 0 。
〔此处插值间距为设置各横断面线上高程的插值间距〕；点击“确定〞按钮后，系统自动在各个横断面设计线上生成对应的里程注记如图： 3.【工程应用】菜单-【断面法土方计算】-【道路断面】，在弹出的“断面设计参数〞对话框中：在“选择里程文件〞下，指定上一步中生成的“里程文件.hdm "；如：\Program Files\CASS70\DEMO\里程文件.hdm；在“横断面设计文件〞下，指定本例在“四、道路断面设计阶段工作〞中保存的“横断面设计文件.txt 〞；如：\Program Files\CASS70\DEMO\横断面设计文件.txt 〞然后，只须在“道路参数〞中，输入“中桩设计高程〞为 1376，“路宽〞为 5 ；其他默认；在“绘图参数〞中，设置各个横断面图的纵横向比例尺、横断面图的间距等参数；本例默认；最后，点击【确定】按钮 4. 弹出“绘制纵断面图〞的设置对话框，在此处设定纵断面图的绘图参数：在“断面图比例〞中，默认横向1：500，纵向1：100；在“断面图位置〞中，单击“···〞按钮，用鼠标在绘图区空白处指定纵断面图左下角坐标，返回“绘制纵断面图〞对话框而在“绘制标尺〞、“距离标注〞、“高程标注位数〞、“里程标注位数〞、“里程高程注记设置〞、“方格线间隔〞等绘图参数，本例均为默认值；“断面图的间距〞：如果有多个纵断面图生成时可指定纵断面图生成时每列生成个数，行列间距；本例只有单个纵断面图该项为灰色不能指定。
最后，点击【确定】按钮，可在指定的位置自动生成纵断面图，之后注意命令提示行显示“指定横断面图起始位置〞，鼠标再次在绘图区空白区域点击，各个里程处的横断面图就自动生成本例生成的1个纵断面图和6个里程处的横断面图，如图： ｛相关提示：在使用生成的多个横断面图进行“图面土方计算〞之前，可以使用【工程应用】菜单-【断面法土方计算】下的子命令【修改设计参数】、【编辑断面线】、【修改断面里程】，对已经生成的单个横断面图中的设计断面线、地面断面线、横断面里程值进行逐一的检视和修改，具体操作方法请查阅Cass用户手册｝5.【工程应用】菜单-【断面法土方计算】-【图面土方计算】，鼠标框选生成的所有横断面图后回车，命令行提示“指定土石方计算表左上角位置〞时，鼠标单击绘图区空白区域，可生成土方计算表格，如图： 【关键提示】： 自动生成的各个里程处的横断面图中，必须有两条断面曲线，一条为原始地貌断面曲线〔红色〕，一条为道路断面设计曲线〔白色〕，并且两条曲线必须相交为闭合多边形才能进行土方量计算如果横断面图的中桩两侧的地面断面曲线不够宽，无法与道路设计断面曲线相交形成闭合的多边形，土方量计算结果是不准确的。
所以，生成“里程文件.hdm 〞和编辑“横断面设计文件.txt 〞在断面法土方计算过程中是关键之处，“里程文件〞用于生成原始的地面断面曲线，而“横断面设计文件〞那么用于生成道路设计断面曲线 当在生成道路断面图过程〔五-3 步骤〕中，只指定了“里程文件.hdm 〞，而没有指定“横断面设计文件.txt〞和设定“道路参数〞〔如路宽、中桩设计高等〕，直接点击【确定】按钮后，会弹出提示框“没有设计高程，是否继续绘制断面图？〞的提示框，点击【是】后，绘制出的横断面图只有原始地貌断面曲线〔红色〕，而不会生成道路断面设计曲线〔白色〕。
