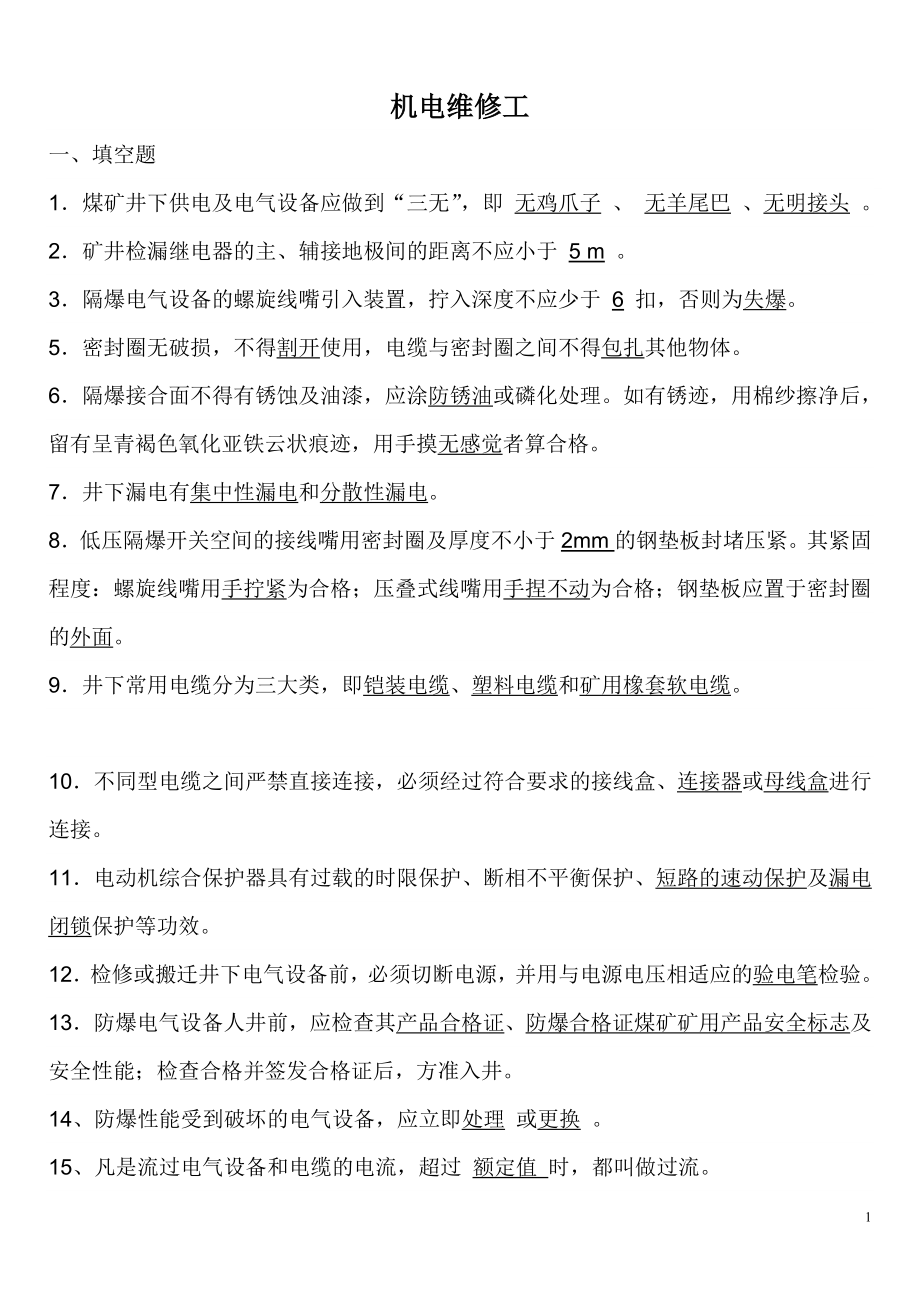

机电维修工一、填空题1．煤矿井下供电及电气设备应做到“三无”，即 无鸡爪子 、 无羊尾巴 、无明接头 2．矿井检漏继电器的主、辅接地极间的距离不应小于 5 m 3．隔爆电气设备的螺旋线嘴引入装置，拧入深度不应少于 6 扣，否则为失爆5．密封圈无破损，不得割开使用，电缆与密封圈之间不得包扎其他物体6．隔爆接合面不得有锈蚀及油漆，应涂防锈油或磷化处理如有锈迹，用棉纱擦净后，留有呈青褐色氧化亚铁云状痕迹，用手摸无感觉者算合格7．井下漏电有集中性漏电和分散性漏电8．低压隔爆开关空间的接线嘴用密封圈及厚度不小于2mm的钢垫板封堵压紧其紧固程度：螺旋线嘴用手拧紧为合格；压叠式线嘴用手捏不动为合格；钢垫板应置于密封圈的外面9．井下常用电缆分为三大类，即铠装电缆、塑料电缆和矿用橡套软电缆10．不同型电缆之间严禁直接连接，必须经过符合要求的接线盒、连接器或母线盒进行连接11．电动机综合保护器具有过载的时限保护、断相不平衡保护、短路的速动保护及漏电闭锁保护等功效12．检修或搬迁井下电气设备前，必须切断电源，并用与电源电压相适应的验电笔检验13．防爆电气设备人井前，应检查其产品合格证、防爆合格证煤矿矿用产品安全标志及安全性能；检查合格并签发合格证后，方准入井。
14、防爆性能受到破坏的电气设备，应立即处理 或更换 15、凡是流过电气设备和电缆的电流，超过 额定值 时，都叫做过流16．变压器是利用电磁感应原理，把交流电源的一种等级电压在同一频率下变换为另一种等级电压17．交流电的三要素是周期、最大值、初相位1、电路由 电源 、负载 和 中间环节 三个组成部分2、电路中的中间环节(如变压器、输配电线路和开关设备等)起 传输电压 和配电的作用3、在电路中，电阻的连接形式有 串联 、 并联 、混联 三种4、三相电源的三个饶组及三相负载，其常用的连接方式有星形(Y)连接和 三角形(△)连接5、向煤矿井下供电的电源禁止中性点直接接地，因此称为__三相三线__制6、万用表主要可以测量直流电流、直流电压、交流电流、交流电压以及 电阻 7、兆欧表(又叫摇表)是用来测量电线、电缆和变、配、用电设备 绝缘电阻 的仪表8、在正常情况下，矿井电源应采用分列运行方式，一回路 运 行 时，另一回路必须 带电 备用9、变电硐室的绝缘用具包括_绝缘靴 、_绝缘手套_ 和_绝缘台 10、采区变电所应用_不燃性材料 支护，硐室必须装设向_外 开的防火铁门11、采掘工作面配电点的位置和空间必须能满足_设备检修 和_巷道运输_、矿车通过及其他设备安装的要求，并用_不燃性材料_支扩。
12、变电硐室长度超过 6米时，必须在硐室的两端各设一个出口13、井下必须选用经 检验 合格的并取得煤矿矿用产品 安全标志 阻燃电缆14、巷道中电缆悬挂高度应保证电缆在 矿车掉道 时不受撞击，在电缆坠落时不落在 轨道、或 输送机 上15、电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子 上 方，并保持0.3米以上的距离16、在瓦斯喷出区域、高瓦斯矿井、煤(岩)与瓦斯(二氧化碳)突出矿井中，掘进工作面的局部通风机应采用三专供电，三专是指专用变压器、专用开关、专用线路17、压人式局部通风机和启动装置，必须安装在 进风 巷道中，距掘进巷道回风口不得小于_10_米18、低瓦斯矿井掘进工作面的局部通风机可采用装有_选择性漏电保护装置的供电线路 线路供电，或与_采煤工作面分开 供电19、局部通风机因故障停风时，必须_撤出人员 、_切断电源_ 20、恢复局部通风机通风前，必须检查瓦斯只有在局部通风机及其开关附近_10 米以内风流中的瓦斯浓度都不超过0.5％时，方可人工开启局部通风机22、电缆悬挂点的间距，在水平或倾斜井巷内不得超过 3 米，在主井井筒内不得超过 6 米23、高、低压电力电缆设在巷道同一侧时，高、低压电缆之间的距离应大于__0.1_米。
24、电缆穿过墙壁部分应用_套管_保护，并_严密封堵管口_26、井下综合保护包括__电动机__综合保护和_煤电钻(照明)_综合保护等27、低压电网运行中，常见的过电流故障有短路、过负荷和单相断线三种29、煤电站综合保护装置的功能包括检漏、漏电闭锁、短路、过负荷、断相、远距离启动和停止煤电钻30、巷道内的通信和信号电缆与电力电缆应分挂在巷道两侧，如果受条件限制，则应敷设在电力电缆上方 0.1 米以上的地方31、采煤工作面刮板输送机必须安设能发出停止和启动信号的装置，发出信号的间距不得超过_15_米32、耙装机作业前，甲烷断电仪的传感器必须悬挂在_耙斗作业段 的上方33、采掘工作面的移动机器，每班工作结束后和司机离开机器时，必须立即 切断电源，并打开 离合器 34、采掘工作面及其他作业地点风流中瓦斯浓度达到1.0％时，必须 停止用电钻打眼_35、采掘工作面及其他作业地点风流中电动机或其开关安设地点附近20米以内风流中的瓦斯浓度达到1.5％时，必须 停止工作、切断电源、撤出人员、进行处理 36、对因瓦斯浓度超过规定被切断电源的电气设备，必须在瓦斯浓度降到_ 1.0％_以下时，方可通电开动37、停风区排放瓦斯后，只有恢复通风的巷道风流中瓦斯不超过__1.0％_和二氧化碳浓度不超过__1.5％时，方可_人工 恢复局部通风机供电巷道内电气设备的供电和采区回风系统内的供电。
38、没有装备矿井安全监控系统的无瓦斯涌出的岩巷掘进工作面，必须装备_风电_闭锁装置，采煤工作面装备_甲烷断电仪_39、没有装备矿井安全监控系统的矿井的煤巷、半煤岩巷和有瓦斯涌出矿岩巷的掘进工作面必须装备_甲烷风电_闭锁装置或甲烷断电仪和风电闭锁 闭锁装置40、在串车提升的斜巷中，应坚持行人不行车 ，行车不行人 原则41、井下常用电缆分为_铠装 电缆、塑料电缆和矿用橡套电缆42、选择电缆断面一般采用经济电流法 计算，即实际流过电缆的工作电流必须小于或等于所允许的长时负荷电流 43、防爆电气设备的总标志是__ EX ___44、防爆电气设备的失爆是指矿用电气设备的隔爆外壳失去了_耐爆__性或_隔爆 性45、已失爆的任何防爆电气设备，都必须_禁止使用 ，并不得在井下_长期存放_46、过负荷是指实际流过电气设备的电流既超过其__额定_电流，又超过了允许的过流_47、井下高压电动机、动力变压器的高压控制设备应具有_短路 、过负荷 、接地和欠压释放 保护功能48、井下由采区变电所、移动变电站或配电点引出的馈电线上，应装设_短路 、过负荷和 漏电保护装置49、低压电动机的控制设备应具备短路、过负荷、单相断线、漏电闭锁 保护装置及远程控制装置。
50、采区变电所、采区配电点 、其他机电硐室和几个水平电网的连接地线都应设置_辅助接地母线 51、电气设备保护装置的动作可靠性是指路和电气设备发生故障时，保护装置应能可靠动作，不会出现_拒绝动作 和_误 动作54、对矿井电气保护装置的基本要求有选择性、快速性、灵敏性和 动作可靠性55、电压保护包括欠电压保护和 过电压保护 57、普通型携带式电气测量仪表，必须在瓦斯浓度__1.0％_以下的地点使用58、非专职人员和非值班电气人员 不得擅自操作井下电气设备59、40Kw及以上的电动机，应采用真空电磁起爆器 控制60、操作高压电气设备主回路时，操作人员必须_戴绝缘手套 ，并_穿电工绝缘靴 或站在绝缘台上二、选择题1．巷道中同一侧敷设的高压、低压电缆间距为(A)A．0．1 m B．0．05 m C．O．3 m2．矿用660 V低压隔爆开关的绝缘电阻值不应低于( C )A．1 mΩ B．2 mΩ C．5 mΩ3．矿井三大保护的内容是(B、C、E)A．断相保护 B．过流保护 C．漏电保护 D．过电压保护 E．保护接地4．井下测量电动机的绝缘电阻主要是测( B )A．相对相及相对地之间 B．相对地之间 C．各绕组之间5．井下接地网上任一点的接地电阻不应超过( B )。
A．1Ω B．2Ω C．3 Ω6．电缆护套穿入进线嘴长度一般为( B )A．2～5 mm B．5～15 mm C．15～20 mm7．同一部位的螺栓、螺母( B )应一致，平垫圈、弹簧垫圈的规格应与螺栓直径相符合，紧固用的螺栓螺母应有防松装置A．长度 B．规格 C．大小8．螺母紧固后，螺栓螺纹应露出( A )个螺距，不得在螺母下面加多余垫圈，减少螺栓的伸出长度A．1～3 B．4～6 C．7～109．三相异步电动机定子电流的( A )决定了转子转向A．相序 B．感应电流 C．大小10．用万用表测电压时，不能用( A )档、电阻档进行测量A．电流 B．分贝 C．温度11．用验电笔验电时，应将金属笔尖( A )触向测试点A．缓慢 B．快速 C．大面积12．井下电气设备在检查、修理、搬移应由2人协同工作，相互监护，检修前必须首先( A )A．切断电源 B．切断负荷 C．切断熔断器13．BKDl系列隔爆真空馈电开关过流跳闸后，不( C )是合不上闸的A．清零 B．调整 C．复位14．监视电网对地总绝缘一般采用附加直流( B )法A．电压 B．电压 C．电阻1、下列电能用户(用电设备)属于一级用户的是（BCFG），属于二级用户的是（ADE）。
A、采区变电所 B、主要通风机 C、升降人员的主井提升设备 D、井下电机车的整流设备 E、空气压缩机站 F、主排水泵 G、矿医院 H、乘人电车2、从采区变电所到采掘工作面配电点之间必须采用电缆B）A、铝包 B、铜芯 C、铝芯3、在瓦斯喷出区域、高瓦斯矿井、煤(岩)与瓦斯(二氧化碳)突出矿井中，掘进工作面的局部通风机应采用（AB）供电A、三专(专用变压器、专用开关、专用线路) B、装有选择性漏电保护装置的供电电路 C、 与采煤工作面分开4、采煤机的控制按钮必须设在（B）一侧，并加保护罩A、靠煤壁 B、靠采空区 C、靠机组上方5、流动电钳工下井时，必须携带便携式（B）A、光学甲烷检测仪 B、甲烷检测仪 C、甲烷检测报警仪6、没有装置矿井安全监控系统的矿井的煤巷、半煤岩巷和有瓦斯涌出的岩巷的掘进工作面，必须装备（BC）A、甲烷断电仪 B、甲烷风电闭锁装置 C、甲烷断电仪和风电闭锁装置7、在煤与瓦斯突出矿井下井的电钳工应配带（BC）自救器A、过滤式 B、压缩式 C、化学氧8、当独头平巷发生火灾时，正在运转的局部通风机应当（B）A、停止运转 B、保持运转9、严禁使用（B）台以上局部通风机同时向一个掘进工作面供风。
A、2 B、3 C、410、电动机及其开关安设地点附近20米以内风流中瓦斯浓度达到（B）时，必须停止工作，切断电源，撤出人员，进行处理A、1.0％ B、1.5％ C、2.0％11、矿井一通三防指加强通风，防瓦斯，防灭火，（C）A、防冒顶 B、防水灾 C、防煤尘12、在有瓦斯爆炸危险的矿井中应选用（AB）变压器A、油浸式 B、矿用隔爆干式 C、电力变压器13、短路电流的计算方法有（BC）A、经济电流法 B、公式法 C、图解法14、在高瓦斯矿井的采区回风巷的照明灯具应选用电气设备BC)A、矿用一般型 B、矿用防爆型 C、矿用增安型15、在高瓦斯矿井的主要进风巷的高压电机应选用（B）电气设备A、矿用一般型 B、矿用防爆型 C、矿用增安型16、采掘工作面及其他巷道内，体积大于0.5ms的空间内积聚瓦斯浓度达到（C）时，附近20米内必须停止工作，切断电源，撤出人员，进行处理A、1.0％ B、1.5％ C、2.0％ D、5.0％17、排放瓦斯结束后，只有在恢复通风的巷道风流中瓦斯浓度不超过（B）时，方可人工恢复局部通风机供风巷道内电气设备的供电和采区回风系统内的供电A、0.5％ B、1.0％ C、1.5％18、对因瓦斯浓度超过规定被切断电源的电气设备，必须在瓦斯浓度降到（B）米以下时，方可通电开动。
A、0.5％ B 1.0％ C、1.5％19、电压为220V的电气设备的最小电气间隙应为mmB)A、4 B、6 C、820、两个电阻并联的电路中，等效电阻R的计算式应为（CB）.A、R＝R1+R2 B、R＝R1×R2／(R1+R2) C、1／R=1／R1+1／R221、在瓦斯矿井，测量接地电阻常用（C）A、降压式 B、功率法 C、专用电阻测试仪法 D、电桥法22、用万用表测量交流电压时，黑表笔应插入（A）插孔A、“一” B、“十”23、井下电气设备的电压保护包括（AC）A、欠电压保护 B、单相电压保护 C、过电压保护24、用万用表测量电路电压时，应使仪器与负载相 C )A、串联 B、串联或并联 C、并联25、移动式和手持式电气设备应使用（C）电缆A、橡套 B、MVV型塑力 C专用橡套26、机电硐室的防火铁门应（B）开A、向里 B、向外 C、向里或向外27、防爆气设备人井前，应检查其产品合格证，防爆合格证，（B）及安全性能A、生产许可证 B、安全标志 C、安全许可证28、煤电钻综合保护装置应每（A）进行一次跳闸试验• A、班 B、日 C、周29、普通型带式电气测量仪表，必须在瓦斯浓度（B）以下使用。
A、0.5％ B、1•0％ C、1.5％30、采煤工作面进风流中，氧气浓度不得低于（B）A、18％ B、20％ C、21％三、判断题1．为了安装或检查故障方便，应采用电气接线图√)2．一般鼠笼型感应电动机全压启动时的电流约为额定电流的4～7倍√)3．具有隔爆外壳的防爆电气设备，称隔爆型电气设备√)4．塞尺在维修中常用来测量零件配合表面的粗糙度×)5．大小和方向随时问做周期性变化的电量，称交流电√)6．由于整流元件的分散性，每个元件正向电阻都相同×)7．整流电路有半波、全波、桥式之分，还有单相、三相、六相等之分√)8．3个频率、波形、最大值均相同，相位互差120度的交流电称三相交流电√)9．由线圈自身电流而引起的本身线圈内部的感应电动势，称自感电动势√)10．异步电动机就是感应电动机√)11．半导体二极管具有单向导电的特性√)1、串联电路中各串联电阻的电流相同，总电阻为各分电阻之和√）2、并联电路中各电阻两端电压都等于电源电压，总电阻为分电阻之和×）3、用万用表测电压、电流时，不要带电拨动转换开关√）4、《规程》规定，正常情况下，矿井电源应采用分列运行方式，一回路运行时，另一回路备用时，可不带电，以保证供电的连续性。
×）5、矿井电源线路上严禁装设负荷定量器√）6、矿井的两回路电源线路上分接其他负荷必须报矿长批准×）7、禁井下配电变压器中性点直接接地√）8、检修或搬迁电气设备和电缆时，必须切断电源，检查瓦斯，在其巷道风流中瓦斯浓度低于1.5％时，再用与电源相适应的验电笔检验；检验无效后，方可进行导体对地放电×）9、兆欧表是用来测量电线、电缆和变、配、用电设备绝缘电阻和电压的仪器×）10、摇表的保护环是通过导线与发电机的负极相连，从而避免绝缘物的表面漏电源影响测量结果√）11、一台局部通风机向两个同时作业的掘进工作面供风时，必须制定安全措施×）12、在高压电路中，隔离开关不能分断负荷电流，只有断路器才能分断负荷电流√）13、矿用低压馈电开关是一种手动合闸供电开关，当线路出现过电流和漏电故障时，能自动跳闸切断电源√）14、电缆与风管同设在巷道一侧时，电缆应牢固的悬挂在风管下，但电缆上严禁悬挂任何物件×）15、电缆与瓦斯抽放管路同侧敷设时，电缆应敷设在管子上，并保持o、3米以上的距离×）16、升降人员的绞车道以及升降物料和人行交替使用的绞车道，其照明灯的间距不得大于30米√）17、井下防爆型的通讯、信号和控制等装置，应优先采用矿用增安型。
×） 18、防爆电气设备的失爆是指矿用电气设备失去隔爆性×）19、电气间隙是指两个裸露导线之间的最短空气距离√）20、爬电距离是指两导体之间沿固体材料表面的最短距离√）21、低压电网中电磁式过电流继电器动作电流的整定应满足的基本要求就是被保护设备发生最小两相短路时，保护应能可靠动作×）22、过电压是指供电系统的运行过程中，产生危及电气设备绝缘的电压升高超过额定电压20％以上的现象×）23、煤矿井下的过电压按其性质可分为操作过电压、弧光接地过电压和谐振过电压等几种√）24、《规程》规定，110V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架、铠装电缆的钢带或钢丝、铅皮或屏蔽护套等必须有保护接地×）25、设置在水沟中的局部接地极应用面积不小于0、6m2，厚度不小于2mm钢板或具有同等有效面积的钢管制成×）26、禁止将几台设备串联接地，但几个接地部分可串联×）27、在有瓦斯及煤尘爆炸危险的矿井进行井下接地电阻测量时，应使用安全火花型仪表√）28、井下严禁使用灯泡取暖和使用电炉√）29、电气设备着火时，应首先切断其电源，在切断电源前，只准使用不导电的灭火器材进行灭火√）30、井下流动电钳工必须携带便携式瓦斯检测报警仪。
×）31、在有煤与瓦斯突出危险的矿井下井时必须佩带过滤式自救器×）32、井下电工必须经培训合格，取得特殊工种操作资格证书，并持证上岗√）33、严禁进入不通风或通风不良的巷道√）34、设在回风流的机电硐室，此回风流中的瓦斯浓度不得超过1.0％×）35、井下充电硐室风流中以及局部积聚处的氢气浓度不得超过0.5％√）36、使用局部通风机通风的掘进工作面，因检修、停电等原因停风时，必须撤出人员，切断电源√）37、恢复因故停止运转的局部通风机通风前，必须检查瓦斯，只有在局部通风机及其开关附近10米以内风流中的瓦斯浓度都不超过1、0％时，方可人工开启局部通风机×）38，对因瓦斯浓度超过规定被切断电源的电气设备，必须在瓦斯浓度降到1、0％以下时，方可通电开动√）39、电动机或其开关安设地点附近20米以内风流中的瓦斯浓度达到1、5％时，必须停止工作，切断电源，撤出人员，进行处理√）40、严禁在停风或瓦斯超限的区域内作业√）41、井下爆炸材料必须采用防爆型(矿用增安型除外)的照明设备，严禁在贮存爆炸材料的硐室或壁槽内装灯√）42、井下爆炸材料库的照明电压不得超过220V×）43、任何人不得携带矿灯进入井下爆炸材料库内。
√）44、斜井多水平运输时，各水平发出的信号必须有区别√）45、防爆电气设备人井前，应检查其“产品合格证”、“防爆合格证”、“煤矿矿用产品安全标志”及安全性能√）46、由地面直接人井的轨道及露天架空引入(出)的管路，必须在井口附近将金属体进行不少于2处的良好的集中接地√）47、通信线路必须在人井处装设熔断器和防雷装置√）48、年产6万吨以下的矿井采用单回路供电时，必须有备用电源；备用电源的容量必须满足排水、提升的要求；（√）49、低压检漏装置的运行情况每周必须进行一次跳闸试验×）50、煤矿的五大自然灾害是指顶板、瓦斯、火、电、水等灾害×）四、名词解释1．隔爆电气设备 具有隔爆外壳的防爆电气设备2．短路 电源线路未经过负载的直接连接3．过流 指电路负载电流超过额定电流值4．电气闭锁 指一电气元件的辅助接点去控制另一电气元件的通、断状态，实现相互控制，不得同时带电工作的电磁机构的互控5．风电闭锁 当工作面局部通风机停止运转时，能立即自动切断该供风巷道中一切电源的安全装置，并且在局部通风机未开动前也不能接通该巷道中的一切电源6．电气间隙 两导电零件间或导电零件对地之间的最短距离7．爬电距离 在两个导电部分之问沿绝缘材料表面的距离。
8．井下保护接地 把电气设备正常不带电的外露金属部分用导体与总接地网或与接地装置连接起来的技术措施9．电流 指物体中电荷有规则的定向运动10．电阻 在电路中起阻碍电流作用的能力11．漏电 在电网对地电压作用下，电流沿电网对地绝缘电阻和分布电容流人大地，这一电流称为电网对地的漏电流，简称漏电五、问答题1．操作井下电气设备必须遵守哪些规定?答：(1)非专职或值班电气人员，严禁擅自操作电气设备2)操作高压电气设备回路时，操作人员必须戴绝缘手套，穿电工绝缘靴或站在绝缘台上3)操作千伏级电气设备主回路时，操作人员必须戴绝缘手套，穿电工绝缘靴 (4)手持式电气设备的操作柄和工作中必须接触的部分，必须有良好的绝缘2．保护接地的作用是什么?答：减少人身接触带电设备时的触电电流；防止设备带电对地泄漏电流时产生电火花，引起矿井有害气体的燃烧和爆炸5．对隔爆设备的密封胶圈尺寸有何规定?答：(1)密封圈内径与电缆外径差应小于1 mm；(2)密封圈外径与进线装置内径差应符合下表的规定；(3)密封圈宽度应大于电缆外径的0.7倍，且必须大于lO mm；(4)密封圈厚度应大于电缆外径的O.3倍，且必须大于4 mm(70mm的橡套电缆除外)。
6．JDB电机综合保护器的保护功能是什么?答：短路保护；过流保护；断相保护；漏电(地)保护7．井下供电应做到什么?答：应做到“三无、四有、二齐、三全、三坚持”即：三无：无鸡爪子、无羊尾巴、无明接头；四有：有过电流和漏电保护装置，有螺丝和弹簧垫，有密封圈和挡板，有接地装置；二齐：电缆悬挂整齐，设备硐室清洁整齐；三全：防护装置全、绝缘用具全、图纸资料全；三坚持：坚持使用检漏继电器，坚持使用煤电钻、照明和信号综合保护，坚持使用风电甲烷闭锁装置10．漏电保护装置的作用是什么?答：(1)可通过漏电保护装置上的欧姆表，连续监视电网对地的绝缘状态，以便进行预防性检修2)当电网对地绝缘电阻降低到危险程度，人身触及带电导体或电网一相接地时，漏电保护装置动作通过电源馈电开关自动切断电源，以防止事故的扩大3)可以补偿人体触电和一相接地时的容性电流，以降低人体触电的危险性，减少接地或触电电流的危害11．井下电气设备在停电、验电后，放电应注意什么?答：首先是测该处瓦斯浓度，在其巷道风流中瓦斯浓度在1％以下时，可用放电导线(两端带夹)，一端接于接地母线或辅助接地母线上，另一端用钢丝钳拿起与需放电电源线接触放电严禁直接对设备金属外壳放电，以防放电时的电火花危及设备、人员和矿井的安全。
12．简述分散性漏电的寻找方法答：由于网路绝缘水平降低，尚未发生一相接地时，继电器动作跳闸，可采取拉开全部分路开关，再将各分部开关分别逐个合闸，并观察检漏继电器的欧姆表指数变化情况，确定是哪一支线路的绝缘水平最低，然后再用兆欧表检测，检查到某设备或电缆绝缘水平太低时，则应处理或更换13．低压防爆开关的接线应注意哪些事项?答：(1)绝缘座完整无裂纹；(2)卡爪(或平垫圈)、弹簧垫(双帽)齐全、紧固，使用线鼻子可不用平垫圈；(3)接线整齐，无毛刺；卡爪(或平垫圈)不压绝缘胶皮，芯线裸露距卡爪(或平垫圈)不大于l0 mm；(4)两相低压导线裸露部分空气间隙，500 V以下不小于6 mm，500 v以上不小于10 mm；(5)地线长度适宜，松开线嘴卡兰拉动电缆后，三相火线拉紧或松脱时，地线不掉6)低压隔爆开关接线室不允许由电源侧进线至负荷侧接线，或由负荷侧进线至电源侧接线；(7)接地螺栓、螺母、垫圈不允许涂绝缘物，使用扁铁的连接点及连接的卡爪(或平垫圈)要镀锌或镀锡14．《煤矿安全规程》对检修或搬迁电气设备、开关切断电源有何要求?答：(1)井下不得带电检修、搬迁电气设备、电缆和电线2)检修或搬迁前，必须切断电源，检查瓦斯，在其巷道风流中瓦斯浓度低于1％时，再用与电源电压相适应的验电笔检验；检验无电后，方可进行导体对地放电。
控制设备内部安有放电装置的，不受此限3)所有开关的闭锁装置必须能可靠地防止擅自送电，防止擅自开盖操作，开关把手在切断电源时都应闭锁，并悬挂“有人工作，不准送电”字样的警示牌只有执行这项工作的人员，才有权取下此牌送电1、简述选择电缆的截面应遵循哪些原则?答：在选择电缆截面时，应遵守以下四条原则：(1)电缆正常运行时，高温升2)按电缆线路I作时的允许电压损失进行选择3)电缆截面的选择要满足机械强度的要求4)电缆末端的最小二相短路电流应大于馈电开关整定电流值2、对局部通风机供电有哪些要求?答；《煤矿安全规程》规定：“瓦斯喷出区域、高瓦斯矿井、煤(岩)与瓦斯(二氧化碳)突出矿井中，掘进工作面的局部通风机应采用三专(专用变压器、专用开关、专用线路)供电；也可采用装有选择性漏电保护装置的供电线路供电，但每天应有专人检查一次，保证局部通风机可靠运转”相邻的两个掘进巷道的局部通风机，可共用一套“三专”设备为其供电，也可使用两套低压线路分别供电但一台局部通风机不得伺时向2个掘进工作面供风3、使用兆欧表应注意哪些方面?答：(1)测量时兆欧表的转速应保持在120r／rain或恒定2)兆欧表三个接线柱引出线时，相互不要缠饶在一起，最好使用单根的独股线。
3)兆欧表电压要与所测设备电压等级相适应4)测量电容较大的设备，如大电机或较长电缆的绝缘情况时，最初充电电流较大，应而摇表指针的指示值很小，但这并不表示被测设备的绝缘不良，必需经过一定时间，待指针稳定后再读数才能准确4、在地面如何判别矿用不阻燃橡套电缆?答：为了便于对矿井橡套软电缆的不延燃性能的管理，通常可在地面对其橡套不延燃性做出参考性判别，方法如下：(1)用电工刀在被试电缆一端却下长200mm、宽10mm、厚2土0，3mm的式样，用电工钳子夹住一端呈水平状态，窄边向下；(2)用火焰高度不小于50mm的酒精灯或充气酒精喷灯灼烧式样的一端，持续20s，然后移去火焰；(3)式样在移去火焰后lmin内熄灭，且烧过的式样酥而脆，掉在地面上的胶渣立即熄灭，可认为是不延燃橡套电缆；当移去火焰后l min内式样继续燃烧，掉在地上的胶渣也继续燃烧，且被烧过的式样稀粘，则可认为是可燃性电缆，应进一步按GBl2666、2DZ—l的方法进行燃烧实验，根据其实验结果即可做出准确判断5、如何判定电缆相间短路故障?答：若发生相间短路，则会出现短路保护装置的熔件被烧断或过电流继电器动作，使开关跳闸；可以用兆欧表(摇表)测量各芯线之间的绝缘；也可手感由于短路电流造成电缆的发热，查找是否有短路蹦破电缆护套的放炮点。
短路的出现往往伴随着绝缘烧焦气味，据此可判断是否是短路故障6、简述电缆断相故障的原因和预防措施答：电缆主芯线断开称为断相，也称做断线其主要原因有：被采掘运输机械挂住而拉断；被锋利器物割断；接线端子处虚接而被烧断，放炮蹦断电缆预防措施：加强维护，管理7、什么是防爆电气设备的失爆?举出井下各种失爆现象答：防爆电器设备的失爆是指矿用电器设备的隔爆外壳失去了耐爆性或隔爆性，既矿用防爆电气设备不能保证在一定的危险场所安全供电、用电、通讯、检测和控制8、操作井下电气设备应遵守哪些规定?答：操作井下电器设备必须严格遵守下列规定：(1)非专职或值班电气人员，不得擅自操作电器设备；(2)操作高压电气主回路时，操作人员必须带绝缘手套，并须穿电工绝缘靴或站在绝缘台上；(3)、手持式电器设备的操作手柄和工作中必须接触的部分，一定要优良好的绝缘10、常见相间短路故障产生的原因有哪些?答: (1)电缆和设备长期过负荷运行，促使绝缘老化；(2)电缆芯线接头松动后碰到金属设备外壳；(3)运行中的电缆和电气设备受潮或进水，使供电系统绝缘性能降底；(4)在电气设备内部随意增加电气元件，使元器件间的电气间隙小于规定值，导致放电而接地；(5)导电芯线与地线错接；(6)电缆和电气设备受到机械性冲击或炮蹦电缆；(7)人身直接触及一相导电芯线。
11、漏电故障的主要危害有哪些?答：漏电故障会给人身和矿井的安全带来很大的威胁，因而必须进行严格的管理当漏电电流的点火花能量达到瓦斯、煤尘最小点燃能量时，如果漏电处的瓦斯浓度在5％一16％时，即能引起瓦斯、煤尘燃烧或爆炸；当漏电电流超过50mA时，可能引起电雷管的超前引爆，导致人员伤亡；当漏电不能及时发现和排除时，就可能扩大为相间短路事故；若人体触及一相带电导体或漏电设备外壳时，流经人体电流超过30mA的极限电流时，就有伤亡危险由此可见，漏电故障的危害是十分严重的，必须采取措施加以预防12、保护接地的作用是什么?答：当有保护接地时，人身触及设备外壳的触电电流只是人地电流的一部分应为人体与接地机构成了并联，而人体电阻为10001~，接地极电阻为212，通过电阻并联与电流的关系，则通过人体电流比较小，因而是安全的另外，有了保护接地极的良好接地，大大减小了因设备漏电时，使外壳与地接触不良产生的电火花从而减少了引起瓦斯、煤尘爆炸的可能性13、一台用10Kw电动机的开关，其系统电压为660v，电动机的功率因素为中：0.86，请选择保护该电动机的熔体14、屏蔽电缆是怎样提高供电安全性的?答：屏蔽电缆每根主芯线的相绝缘护套包有或导电金属网制成的屏蔽层；接地芯线的外面没有绝缘橡胶，其周围是导电橡胶垫芯；多芯电缆监测控制线绝缘外层用导电橡胶屏蔽，有的在电缆护套内的同心圆上，设一层加强屏蔽层。
这样的屏蔽电缆，在其一主芯线绝缘损坏，连通本相屏蔽层，通过垫芯半导体导电橡胶和接地线芯构成单相漏电，起到绝缘监视和漏电保护作用，提高了矿井供电的安全性15、矿井供电系统由哪些环节和主要设备构成?答：矿井供电系统由煤矿地面变电所的变压器、配电装置、供电线路将电源输送给中央变电所或采区变电所，经过变配电供给用电负荷，这种运行方式相互连接起来构成的供电网称为矿井供电系统供电系统中尚包括漏电检测保护、保护接地装置和短路保护装置，它们一并构成一个完善的供电系统16、煤矿中的一级负荷主要有哪些?答：煤矿中一级负荷有：主要通风机、升降人员的立井提升设备、抽放瓦斯设备、主排水设备；矿井地面和井下中央变(配)电所；矿调度控制中心、矿医院17、试述电阻并联电路的特点?答：(1)并联各电阻两端电压都等于线路电压或电源电压，即U：Ul＝U2 2)电路中的总电流等于各并联电阻中电流之和即I：I1+I2(3)并联电阻的总电阻的倒数等于各个并连支路电阻的倒数之和并联的电阻越多，总电阻越小18、井下保护接地网是由哪些部分组成的?答：井下保护接地网包括：主接地极、局部接地极、接地母线、辅助接地母线、接地导线和连接导线等。
19、《规程》对采掘工作面配电点的位置和空间有何规定?答：采掘工作面配电点的位置和空间必须能满足设备检修和巷道运输、矿车通过及其它设备安装的要求，并用不燃性材料支护21煤矿机电专业矿井维修电工高级工试题（答案卷）一、单项选择题：（共50个，每小题0.5分，共计25分）1、 变压器的基本原理是（B）A.电流的磁效应 B．电磁感应 C．楞次定律 D．磁路欧姆定律2、 对称三相绕组在空间位置上应彼此相差（C）电角度A.2700 B.1800 C.1200 D.6003、 变压器连接组标号中d表示（D）A.高压侧星形连接 B．高压侧三角形连接C．低压侧星形连接 D．低压侧三角形连接4、 电动机的定额是指（D）A.额定功率 B．额定电压 C．额定电流 D．允许的运行方式5、 JB2-62-4中，“4”的含义是（A）A．电动机的磁极个数 B．电动机的磁极对数C．电动机的额定功率 D．电动机的额定电流6、 三相异步电动机负载不变而电源电压降低时，其定子电流将（A）A.增大 B．减小 C不变 D不一定7、 三相异步电动机的额定功率是指（D）A．输入的有功功率 B.输入的视在功率C．产生的电磁功率 D.输出的机械功率8、 在多级放大电路的级间耦合中，低频电压放大电路主要采用（A ）耦合方式。
A．阻容 B.直接 C．变压器 D.电感9、 如果一直线电流的方向由北向南，在它的上方放一个可以自由转动的小磁针，则小磁针的N极偏向（A ）A.西方 B.东方 C．南方 D.北方10、根据电磁感应定律e= -N×（ΔΦ/Δt）求出的感应电动势，是在Δt这段时间内的（A ）A.平均值 B.瞬时值 C．有效值 D.最大值11、圈中的电流变化率一定的情况下，自感系数大，说明线圈的（D ）大A.磁通 B.磁通的变化 C．电阻 D.自感电动势12、电感为0.1H的线圈，当其中电流在0.5秒内从10A变化到6A时，线圈上所产生电动势的绝对值为（C）A.4V B.0.4V C．0.8V D.8V13、互感器线圈的极性一般根据（D）来判定A.右手定则 B.左手定则 C．楞次定律 D.同名端14、JT-1型晶体管图示仪输出集电极电压的峰值是（B ）伏A.100 B.200 C．500 D.100015、示波器面板上的“辉度”是调节（A）的电位器旋钮A.控制栅极负电压 B.控制栅极正电压 C．阴极负电压 D.阴极正电压16、通常在使用SBT-5型同步示波器观察被测信号时，“X轴选择”应置于（D）档A.1 B.10 C．100 D.扫描17、用SR-8型双踪示波器观察频率较低的信号时，“触发方式”开关放在“（C）”位置较为有利。
A.高频 B.自动 C．常态 D.随意18、一般要求模拟放大电路的输入电阻（A）A.大些好，输出电阻小些好 B.小些好，输出电阻大些好C．和输出电阻都大些好 D.和输出电阻都小些好19、在正弦波震荡器中，反馈电压与原输入电压之间的相位差是（A）A.0度 B.90度 C．180度 D.270度20、多谐振荡器是一种产生（C）的电路A.正弦波 B.锯齿波 C．矩形脉冲 D.尖顶脉冲21、寄存器主要由（D）组成A.触发器 B.门电路 C．多谐振荡器 D.触发器和门电路22、在带平衡电抗器的双反星型可控整流电路中，负载电流是同时由（B）绕组承担的A.一个晶闸管和一个 B.两个晶闸管和两个C．三个晶闸管和三个 D.四个晶闸管和四个23、在晶闸管斩波器中，保持晶闸管触发频率不变，改变晶闸管导通的时间从而改变直流平均电压值的控制方式叫（A）A.定频调宽法 B.定宽调频法 C．定频定宽法 D.调宽调频法24、晶闸管逆变器输出交流电的频率由（D）来决定的.A.一组晶闸管的导通时间 B.两组晶闸管的导通时间C．一组晶闸管的触发脉冲频率 D.两组晶闸管的触发脉冲频率25、电力场效应管MOSFET适于在（D ）条件下工作。
A.直流 B.低频 C．中频 D.高频26、电子设备防外界磁场的影响一般采用（C）材料作成磁屏蔽罩A.顺磁 B.反磁 C．铁磁 D.绝缘27、小型变压器的绕制时，对铁心绝缘及绕组间的绝缘，按对地电压的（B ）倍来选用A.1.5 B.2 C．3 D. 428、交流电动机转子绕组修理后，在绑扎前，要绑扎位置上包（B）层白纱带，使绑扎的位置平服A.1 B.2~3 C．5 D.5~630、三相异步电动机温升过高或冒烟，造成故障的可能原因是（A）A.三相异步电动机断相运行 B.转子不平衡C．定子、绕组相擦 D.绕组受潮31、隔爆型电气设备的标志是（A）A.d B.e C.i D.p32、正压型电气设备的标志是（D）A. d B.e C.i D.p33、QC83系列磁力起动器在远控连线1、2接反时会出现（B）现象A.不自保 B.停不了 C.不能起动 D.变压器线圈烧坏34、一般液压千斤顶（分离式除外）要直立使用，原因是（C）A.油池在顶部 B.储油池在底部C.储油池在活塞外套的机体内 D.其他原因35、三相异步电动机负载不变而电源电压降低时，其转子转速将（B）A.升高 B.降低 C.不变 D.不一定36、直流电动机换向器的作用是使电枢获得（C）。
A.旋转磁场 B.单相电流 C.单相转矩 D.恒定转矩37、中性点不接地的三相系统中，当一相接地后，其余两相对地电压升高到相电压的（D）倍A.2 B.3 C. D. 38、用MF30型万用表测直流电压，属于正确测量方式的是（A）A.红表笔接被测电压正极 B．红表笔接被测电压负极C．选择开关拨至交流电压挡 D．随意连接39、电焊时运条是指焊条的（D）A.送进运动 B．横向运动 C．纵向运动 D．三种都是40、三视图是指（B）A.左视图、右视图和俯视图 B．主视图、左视图和俯视图 C．主视图、右视图和俯视图 D．主视图、左视图和右视图41、电流互感器运行时，（D）A.接近空载状态，二次侧不准开路 B.接近空载状态，二次侧不准短路C．接近短路状态，二次侧不准短路 D．接近短路状态，二次侧不准开路42、电压互感器运行时，（B）A.接近空载状态，二次侧不准开路 B.接近空载状态，二次侧不准短路 C.接近短路状态，二次侧不准开路 D.接近短路状态，二次侧不准短路43、三相异步电动机启动瞬间，转差率为（C）A.S=0 B.S=0.01～0.07 C.S=1 D.S>144、当电源容量一定时，功率因数值越大，说明电路中用电设备的（B）。
A.视在功率大 B.有功功率大 C.有功功率小 D.无功功率大45、单结晶体管振荡电路是利用单结晶体管发射极特性中的（C）工作的A.放大区 B.截止区 C.负阻区 D.饱和区46、井下电气设备的控制回路电压不得大于（A）A.36伏 B.127伏 C.220伏 D.380伏47、交流接触器的铁芯端头嵌入一短路铜环的作用是（C）A.减少磁滞损耗 B.减少线圈发热C.减少振动和噪声 D.灭弧48、电弧灼伤是由（B ）引起的A.触电 B.弧光放电 C.漏电49、下列哪一种触电途径最危险（A）A.左手至脚 B右手至脚 C脚到脚50、低压设备的绝缘电阻，一般不低于（A）MΩA.0.5 B.0.25 C2二、填空题：（共20个，每小题0.5分，共计10分）1.按仪表工作电流的种类,分为( 交流仪表 )、直流仪表、和交直流两用仪表2.高压绝缘棒由 棒头、( 杆身 )、 握柄 三部分组成3.立梯倾斜角应保持( 60 )度左右4.绝缘板的厚度不得小于( 3mm ) 5.三相短路接地线部分应采用不小于( 25mm2 )多股软铜线制成6.导线型号中的“L”表示铝，“T”表示( 铜 )，“G”表示钢，“Y”表示硬，“R”表示软。
7.电缆穿保护管长度在30M及以下时直线段管内径应不小于电缆外径的( 1.5 ) 倍8.室内水平敷设导线距地面不得低于( 2.5 )m9.导线联接和分支处，不应受到( 机械力 )的作用10照明线路的每一分路，安装电灯盏数，一般不超( 25 )个，每一分路最大电流不应超过 15 A电热线路最大负载电流不应超过 30 A11.架空线路拉线坑的深度，一般为( 1—1.2m )12.混凝土杆不宜有 纵向 裂纹，横向裂纹不宜超过( 1/3 )周长，且裂纹宽度不宜大于 0.5 mm13.架空线路的常见故障按设备电气性故障分( 单相接地 )、两相短路、 三相短路、缺相 14.高压隔离开关运行中，应监视其动静触头的接触和联接头，不应有过热现象，允许运行温度不超过( 70℃ )15.电压互感器的一、二次侧必须加（ 熔断器 ）保护16.国家标准规定绕组的温升为（ 65℃ ），上层的允许温升为55℃ 17.并联电容器组允许在（ 1.1 ）倍额定电压下长期运行18.功率表的量程包括（ 电流 ）、电压和功率三种19.巡线人员发现导线断落地面或悬吊空中，应设法防止行人靠近断线地点（ 8M ），并迅速报告领导，等候处理。
20.接地线应有接地和（ 短路 ）导线构成三、多项选择题（共30个，每小题1分，共计30分）1、供电质量主要是用（ BCD ）标准来衡量A：供电半径 B：供电电压 C：供电频率 D：供电可靠性2、 绕线型异步电动机采用在转子电路中串联变阻器的方法启动，其优点是（BC）A: 增大启动电流 B: 减小启动电流C: 增大启动转矩 D: 减小启动转矩3、 当变压器的铁心缝隙变大时，其（BC）A: 铁耗增加 B: 空载电流变大 C: 铁耗不变 D: 空载电流变小4、 地埋线与架空线相比有以下优点：（ABCD）A: 安全可靠性高 B: 节约材料C: 维护工作量小 D: 电压损耗小5、 笼型异步电动机的降压启动，适用于（BC）A: 重载 B: 空载C: 轻载 D: 对负载无要求6、 变压器的冷却方式主要有（ABCD）A: 油浸自冷 B: 油浸风冷C: 强油风冷 D: 导向强油风冷7、 电流型剩余电流动作保护器按装置的构成可分为（AB）式A: 电子 B: 电磁C: 脉冲 D: 重合闸8、 配电装置根据安装地点的不同，可以分为（CD）配电装置A: 地下 B: 空中C: 室内 D: 室外9、 异步电动机转子不动时，完全等效于变压器的短路运行，此时（AB）。
A: 没有功率输出 B: 转差率为1 C: 转差率为010、 异步电动机的额定功率是指轴上输出的机械功率，单位为（AC）A: kVA B: kvar C: Kw11、 能储存能量的元件有（BCD）A: 电阻 B: 电池 C: 电感 D: 电容12、 异步电动机转子转动时，转子绕组的电势（AC）A: 与转子电流频率成正比 B: 与转子绕组每相匝数成反比C: 与转子绕组匝数成正比 D: 与主磁通无关13、 异步电动机按转子结构可分为（BD）A: 三相 B: 笼型电动机 C: 单相 D: 绕线型电动机14、 自感电势的大小与（CD）有关A: 线圈中电流的大小 B: 线圈中穿过的磁通强弱C: 线圈电感的大小 D: 线圈中电流的变化率E: 线圈端电压的大小15、 变压器调压是改变（ABD）A: 绕组的匝数 B: 一次、二次侧的电压比C: 输入电压 D: 输出电压16、 下面电压中，实际电压方向是b→a的是（BC）VA: Uab=5 B: Uab=-5 C: Uba=5 D: Uba=-517、 拉线安装时的技术要求有（ABD）A: 拉线要求采用镀锌钢绞线，最小截面为25mm2B: 采用绑扎固定时，拉线两端设置心形环，用直径不小于φ3.2mm的镀锌铁线绑扎固定C: 拉线与电杆的夹角一般为60°，受地形限制时，不应小于45°D: 居民区、厂矿内的拉线应装设拉线绝缘子18、 变压器的调压方式有（AB）。
A: 无励磁调压 B: 有载调压 C: 改变副边匝数调压 D: 改变负载调压19、 低压四芯电缆中性线的作用是（BC）A: 灯具保护线 B: 通过不平衡电流C: 保护接地 D: 通过故障电流20、 架空电力线路的日常维修内容有（ABCDE）A: 修剪或砍伐影响线路安全运行的树木 B: 对基础下沉的电杆和拉线应填土夯实C: 整修松弛的拉线，加封花篮螺丝和UT形线夹 D: 更换破损和有裂纹的绝缘子E: 装拆和整修场院或田头的临时用电设备21、 架空电力线路导线截面的选择可以（ABC）A: 按发热条件选择 B: 按电压损耗选择 C: 按机械强度选择 D: 按功率损耗选择22、 异步电动机运行时，电动机温度过高，电流增大，原因有（ABCD）等A: 过载 B: 电压过高 C: 定子绕组匝间短路 D: 三相电压不平衡23、 铁磁物质磁化时，产生的磁滞损耗大小与（AB）有关A: 磁化电流的频率 B: 铁磁物质的磁滞回线C: 磁化电流的大小 D: 磁化电压的高低24、 电动机定子三相绕组通以三相电流时，在气隙中产生旋转磁场，其转速（AB）A: 与旋转磁场的磁极对数有关 B: 与定子电流频率有关C: 与外施电压有关 D: 与定子绕组电阻有关25、 对电气主接线的基本要求是（ABCD）。
A: 可靠性高 B: 灵活性高C: 简单清晰，操作方便，不易发生误操作 D: 较经济，有扩建的可能性26、 异步电动机降低损耗，提高效率的方法有（ABCD）A: 增加有效材料 B: 采用较好的磁性材料和工艺措施C: 缩小风扇 D: 改进设计和工艺27、 对于电感元件，下面说法正确的是（AD）A: 电感在直流电路中可视为短路 B: 电感在直流电路中可视为断路C: 电感在高频交流电路中可视为短路 D: 电感在高频交流电路中可视为断路28、 万用表可以测量的量有（ABC）A: 电压 B: 电流 C: 电阻 D: 功率29、 判断自感电动势的电流方向正确的是（CD）A: 与电流反向 B: 与电流同向C: 电流增加，与原电流反向 D: 电流减小，与原电流同向30、 当增大变压器负载时，其（CD）A: 原边电流不变化 B: 原边电流变小C: 原边电流变大 D: 主磁通基本不变四、简答题：（共4个，每小题5分，共计20分）1、什么叫保护接地？其作用是什么？答：1．为防止因绝缘而遭到触电的危险，将与电气设备带电部分相绝缘的金属外壳或架构同接地体之间作良好的连接，称为保护接地。
2．减少人身接触带电设备时的触电电流，防止电火花引燃爆炸气体2、简要说明如何使用高压验电器？ 答：1．验电前应在肯定有电的地方先验证一下验收电笔是完好的；2．验电时，应将金属笔尖缓慢触向测试点，同时手必须接触笔尾；3．缓慢移动测试中，如看到氖管发光，应立即停止移动，说明被测试点带电3、触电事故对人体的危害程度是由哪些因素决定的？答：1.通过人体电流的大小和路径；2.触电时间的长短；3.。
