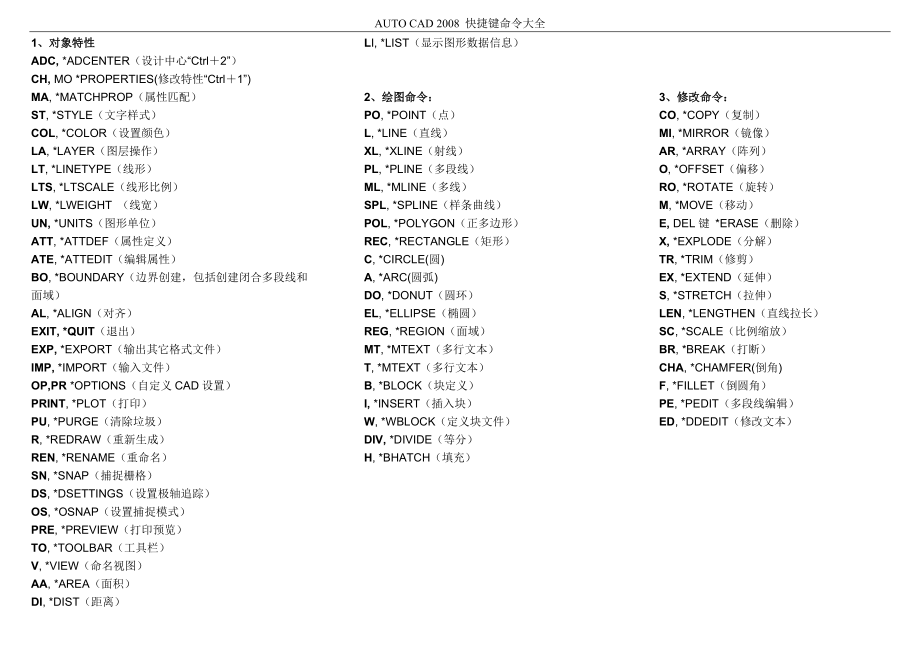

AUTO CAD 2008 快捷键命令大全1、对象特性 ADC, *ADCENTER（设计中心“Ctrl＋2”） CH, MO *PROPERTIES(修改特性“Ctrl＋1”) MA, *MATCHPROP（属性匹配） ST, *STYLE（文字样式）COL, *COLOR（设置颜色） LA, *LAYER（图层操作） LT, *LINETYPE（线形） LTS, *LTSCALE（线形比例） LW, *LWEIGHT （线宽） UN, *UNITS（图形单位） ATT, *ATTDEF（属性定义） ATE, *ATTEDIT（编辑属性） BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域） AL, *ALIGN（对齐） EXIT, *QUIT（退出） EXP, *EXPORT（输出其它格式文件） IMP, *IMPORT（输入文件） OP,PR *OPTIONS（自定义CAD设置） PRINT, *PLOT（打印） PU, *PURGE（清除垃圾） R, *REDRAW（重新生成） REN, *RENAME（重命名） SN, *SNAP（捕捉栅格） DS, *DSETTINGS（设置极轴追踪） OS, *OSNAP（设置捕捉模式） PRE, *PREVIEW（打印预览） TO, *TOOLBAR（工具栏） V, *VIEW（命名视图） AA, *AREA（面积） DI, *DIST（距离） LI, *LIST（显示图形数据信息） 2、绘图命令： PO, *POINT（点） L, *LINE（直线） XL, *XLINE（射线） PL, *PLINE（多段线） ML, *MLINE（多线） SPL, *SPLINE（样条曲线） POL, *POLYGON（正多边形） REC, *RECTANGLE（矩形） C, *CIRCLE(圆) A, *ARC(圆弧) DO, *DONUT（圆环） EL, *ELLIPSE（椭圆） REG, *REGION（面域） MT, *MTEXT（多行文本） T, *MTEXT（多行文本） B, *BLOCK（块定义） I, *INSERT（插入块） W, *WBLOCK（定义块文件） DIV, *DIVIDE（等分） H, *BHATCH（填充） 3、修改命令： CO, *COPY（复制） MI, *MIRROR（镜像） AR, *ARRAY（阵列） O, *OFFSET（偏移） RO, *ROTATE（旋转） M, *MOVE（移动） E, DEL键 *ERASE（删除） X, *EXPLODE（分解） TR, *TRIM（修剪） EX, *EXTEND（延伸） S, *STRETCH（拉伸） LEN, *LENGTHEN（直线拉长） SC, *SCALE（比例缩放） BR, *BREAK（打断） CHA, *CHAMFER(倒角) F, *FILLET（倒圆角）PE, *PEDIT（多段线编辑） ED, *DDEDIT（修改文本） 4、视窗缩放： P, *PAN（平移） Z＋空格＋空格, *实时缩放 Z, *局部放大 Z+P, *返回上一视图 Z＋E, *显示全图 常用功能键 【F1】 *HELP（帮助） 【F2】 *（文本窗口） 【F3】 *OSNAP（对象捕捉） 【F7】 *GRIP（栅格） 【F8】 *ORTHO（正交)5、尺寸标注： DLI, *DIMLINEAR（直线标注） DAL, *DIMALIGNED（对齐标注） DRA, *DIMRADIUS（半径标注） DDI, *DIMDIAMETER（直径标注） DAN, *DIMANGULAR（角度标注） DCE, *DIMCENTER（中心标注） DOR, *DIMORDINATE（点标注） TOL, *TOLERANCE（标注形位公差） LE, *QLEADER（快速引出标注） DBA, *DIMBASELINE（基线标注） DCO, *DIMCONTINUE（连续标注） D, *DIMSTYLE（标注样式） DED, *DIMEDIT（编辑标注） DOV, *DIMOVERRIDE(替换标注系统变量) 6、常用CTRL快捷键 【CTRL】＋1 *PROPERTIES(修改特性) 【CTRL】＋2 *ADCENTER（设计中心） 【CTRL】＋O *OPEN（打开文件） 【CTRL】＋N、M *NEW（新建文件） 【CTRL】＋P *PRINT（打印文件） 【CTRL】＋S *S***E（保存文件） 【CTRL】＋Z *UNDO（放弃） 【CTRL】＋X *CUTCLIP（剪切） 【CTRL】＋C *COPYCLIP（复制） 【CTRL】＋V *PASTECLIP（粘贴） 【CTRL】＋B *SNAP（栅格捕捉） 【CTRL】＋F *OSNAP（对象捕捉） 【CTRL】＋G *GRID（栅格） 【CTRL】＋L *ORTHO（正交） 【CTRL】＋W *（对象追踪） 【CTRL】＋U *（极轴） ADCENTER：管理内容 ADCALIGN：在二维和三维空间中将某对象与其他对象对齐 ALAPPLOAD：加载或卸载应用程序并指定启动时要加载的应用程序 APARC：创建圆弧 AAREA：计算对象或指定区域的面积和周长 AAARRAY：创建按指定方式排列的多重对象副本 ARATTDEF：创建属性定义 ATTATTEDIT：改变属性信息 ATEATTEXT：提取属性数据 DDATTEXTBHATCH：使用图案填充封闭区域或选定对象 H、BHBLOCK：根据选定对象创建块定义 BBOUNDARY：从封闭区域创建面域或多段线 BOBREAK：部分删除对象或把对象分解为两部分 BRCHAMFER：给对象的边加倒角 CHACHANGE：修改现有对象的特性 -CHCIRCLE：创建圆形 CCOLOR：定义新对象的颜色 COLCOPY：复制对象 CO、CPDBCONNECT：为外部数据库表提供 AutoCAD 接口 AAD、AEX、ALI、ASQ、ARO、ASE、DBCDDEDIT：编辑文字和属性定义 EDDDVPOINT：设置三维观察方向 VPDIMALIGNED：创建对齐线性标注 DALDIMANGULAR：创建角度标注 DANDIMBASELINE：从上一个或选定标注的基线处创建线性、角度或坐标标注 DBADIMCENTER：创建圆和圆弧的圆心标记或中心线 DCEDIMCONTINUE：从上一个或选定标注的第二尺寸界线处创建线性、角度或坐标标注 DCODIMDIAMETER：创建圆和圆弧的直径标注 DDIDIMEDIT：编辑标注 DEDDIMLINEAR：创建线性尺寸标注 DLIDIMORDINATE：创建坐标点标注 DORDIMOVERRIDE：替代标注系统变量 DOVDIMRADIUS：创建圆和圆弧的半径标注 DRADIMSTYLE：创建或修改标注样式 DDIMTEDIT：移动和旋转标注文字 DIMTEDDIST：测量两点之间的距离和角度 DIDIVIDE：将点对象或块沿对象的长度或周长等间隔排列 DIVDONUT：绘制填充的圆和环 DODRAWORDER：修改图像和其他对象的显示顺序 DRDSETTINGS：指定捕捉模式、栅格、极坐标和对象捕捉追踪的设置 DS、RM、SEDSVIEWER：打开“鸟瞰视图”窗口 AVDVIEW：定义平行投影或透视视图 DVELLIPSE：创建椭圆或椭圆弧 ELERASE：从图形中删除对象 EEXPLODE：将组合对象分解为对象组件 XEXPORT：以其他文件格式保存对象 EXPEXTEND：延伸对象到另一对象 EXEXTRUDE：通过拉伸现有二维对象来创建三维原型 EXTFILLET：给对象的边加圆角 FFILTER：创建可重复使用的过滤器以便根据特性选择对象 FIGROUP：创建对象的命名选择集 GHATCH：用图案填充一块指定边界的区域 -HHATCHEDIT：修改现有的图案填充对象 HEHIDE：重生成三维模型时不显示隐藏线 HIIMAGE：管理图像 IMIMAGEADJUST：控制选定图像的亮度、对比度和褪色度 IADIMAGEATTACH：向当前图形中附着新的图像对象 IATIMAGECLIP：为图像对象创建新剪裁边界 ICLIMPORT：向 AutoCAD 输入文件 IMPINSERT：将命名块或图形插入到当前图形中 IINTERFERE：用两个或多个三维实体的公用部分创建三维复合实体 INFINTERSECT：用两个或多个实体或面域的交集创建复合实体或面域并删除交集以外的部分 ININSERTOBJ：插入链接或嵌入对象 IOLAYER：管理图层和图层特性 LA-LAYOUT：创建新布局，重命名、复制、保存或删除现有布局 LOLEADER：创建一条引线将注释与一个几何特征相连 LEADLENGTHEN：拉长对象 LENLINE：创建直线段 LLINETYPE：创建、加载和设置线型 LTLIST：显示选定对象的数据库信息 LI、LSLTSCALE：设置线型比例因子 LTSLWEIGHT： LWMATCHPROP：设置当前线宽、线宽显示选项和线宽单位 MAMEASURE：将点对象或块按指定的间距放置 MEMIRROR：创建对象的镜像副本 MIMLINE：创建多重平行线 MLMOVE：在指定方向上按指定距离移动对象 MMSPACE：从图纸空间切到模型空间视口 MSMTEXT：创建多行文字 T、MTMVIEW：创建浮动视口和打开现有的浮动视口 MVOFFSET：创建同心圆、平行线和平行曲线 OOPTIONS：自定义 AutoCAD 设置 GR、OP、PROSNAP：设置对象捕捉模式 OSPAN：移动当前视口中显示的图形 PPASTESPEC：插入剪贴板数据并控制数据格式 PAPEDIT：编辑多段线和三维多边形网格 PEPLINE：创建二维多段线 PLPRINT ：将图形打印到打印设备或文件 PLOTPOINT：创建点对象 POPOLYGON：创建闭合的等边多段线 POLPREVIEW：显示打印图形的效果 PREPROPERTIES：控制现有对象的特性 CH、MOPROPERTIESCLOSE：关闭“特性”窗口 PRCLOSEPSPACE：从模型空间视口切换到图纸空间 PSPURGE：删除图形数据库中没有使用的命名对象，例如块或图层 PUQLEADER：快速创建引线和引线注释 LEQUIT：退出 AutoCAD EXITRECTANG：绘制矩形多段线 RECREDRAW：刷新显示当前视口 RREDRAWALL：刷新显示所有视口 RAREGEN：重生成图形并刷新显示当前视口 REREGENALL：重新生成图形并刷新所有视口 REAREGION：从现有对象的选择集中创建面域对象 REGRENAME：修改对象名 RENRENDER：创建三维线框或实体模型的具有真实感的渲染图像 RRREVOLVE：绕轴旋转二维对象以创建实体 REVRPREF：设置渲染系统配置 RPRROTATE：绕基点移动对象 ROSCALE：在 X、Y 和 Z 方向等比例放大或缩小对象 SCSCRIPT：用脚本文件执行一系列命令 SCRSECTION：用剖切平面和实体截交创建面域 SECSETVAR：列出系统变量并修改变量值 SETSLICE：用平面剖切一组实体 SLSNAP：规定光标按指定的间距移动 SNSOLID：创建二维填充多边形 SOSPELL：检查图形中文字的拼写 SPSPLINE：创建二次或三次 (NURBS) 样条曲线 SPLSPLINEDIT：编辑样条曲线对象 SPESTRETCH：移动或拉伸对象 SSTYLE：创建或修改已命名的文字样式以及设置图形中文字的当前样式 STSUBTRACT：用差集创建组合面域或实体 SUTABLET：校准、配置、打开和关闭已安装的数字化仪 TATHICKNESS：设置当前三维实体的厚度 THTILEMODE：使“模型”选项卡或最后一个布局选项卡当前化 TI、TMTOLERANCE：创建形位公差标注 TOLTOOLBAR：显示、隐藏和自定义工具栏 TOTORUS：创建圆环形实体 TORTRIM：用其他对象定义的剪切边修剪对象 TRUNION：通过并运算创建组合面域或实体 UNIUNITS：设置坐标和角度的显示格式和精度 UNVIEW：保存和恢复已命名的视图 VVPOINT：设置图形的三维直观图的查看方向 -VPWBLOCK：将块对象写入新图形文件 WWEDGE：创建三维实体使其倾斜面尖端沿 X 轴正向 WEXATTACH：将外部参照附着到当前图形中 XAXBIND：将外部参照依赖符号绑定到图形中 XBXCLIP：定义外部参照或块剪裁边界，并且设置前剪裁面和后剪裁面 XCXLINE：创建无限长的直线（即参照线） XLXREF：控制图形中的外部参照 XRZOOM：放大或缩小当前视口对象的外观尺寸3DARRAY：创建三维阵列 3A3DFACE：创建三维面 3F3DORBIT：控制在三维空间中交互式查看对象 3DO3DPOLY：在三维空间中使用“连续”线型创建由直线段组成的多段线 3P绘图技巧 PE命令的使用（开式路径）变成整体 格式 ：PE 选择对象 右键J 三种方法：PE 、 面域、边界AutoCAD中可以加口令：安全选项、状态、很多项都列出。
Fill(填充是否显示的系统变量)可以输入：ON、OFFRe （刷新屏幕）打开的系统变量（filedia）给“0”时没有对话框，给“1”时有对话框Sketch Solid 图形的奇偶填充：奇数点与奇数点相连偶数点与偶数点相连 （没有用途）Trace 等宽线 （应用很少）Ray 射线 donut 圆环 ltscale线形比例的缩写（整体线型比例的控制）mid中点的捕捉、CEN中点的捕捉 tan 切点的捕捉等超级链接CTRL+K的应用插入——超级链接 超链接可复制用超链接时打开右键菜单标注：标注比例是平面图形的重要内容线型标注：默认为找第一点再找第二点可以单击鼠标右键一次出现小方块之后可以方便标注 所标数据是X的变量和Y的变量对齐：所标出的距离是真实的尺寸坐标： 进行坐标标注时先要打开正交功能横向走标出的坐标值是Y轴的坐标值（绝对坐标值）竖向走标出的坐标值是X的坐标值（绝对坐标值）注：坐标系原点可以自由变动半径、直径：用来标圆和圆弧的半径和走私圆弧：用的最多的是半径标注圆：可用半径也可用直径角度：无限长的线无法进行角度标注基线标注：必须有一个标注的前提下才能使用；在第一个标注的左侧点就以左边为基点，在第一个标注的右侧点就以右侧为基点。
连续标注：也要有一个前提然后是一个一个往后标引线：引一条线方便无法标注的尺寸要想引线做的标注文字的移动不影响引线画好引线之后按Esc键公差：公差给多少可根据实际经验或自己查手册来给形位公差：（形状、位置公差）（注：公差有书专门介绍可自己买教材回来看）公差无法分解属于外部参照类如要修改可用编辑文字来修改圆心标记：在圆心上加一个标记，默认大小为半径2.5毫米倾斜：将标注倾斜，选中之后给倾斜角度对齐文字：有五个选项包括：（默认、角度、左、中、右）样式：可更改标注的样式标注样式：标注样式对话框首页上有下列按钮：置为当前：将某个标注样式置为当前新建：新建标注样式修改：修改标注样式选项修改直接将此图内所以标注更改替代：将当前标注样式中的某些选项替代换成另外的选项但不更改已标注的对象比较：将两个标注样式中的选项进行比较列出不同的选项会弹一个对话框点新建按钮将进入下一个对话框里面的选项卡依次是：新样式名：指定新新样式名基本新式：用将哪种标注样式为基本样式用于：用于所有标注还是……填完点继续将对新的标注样式进行下一步设置点修改和替代进入的下一级对话框是一样的：选项卡内依次为：直线和箭头：此选项卡中将对标注的直线和箭头的属性进行更改。
文字：此选项卡用来编辑标注文字属性调整：调整标注的一些设置其重点为：全局比例主单位：设置标注的单位和标注的精确度和标注的比例因子（注：比例因子不可随便更改换算单位：如勾上会将标注的换算单位显示出来公制毫米和英尺英寸之前换算）公差：对公差进行设置一般不用注：标注比例的控制：即全局比例的控制图框放大N倍，则全局比例就给N倍相反如图框缩小1/N，则全局比例就给面1/N公差符号：公关的公式：基本：尺寸\H公差高度\S上偏差^下偏差注：H和S必须是大写的1:1的图形：H可以设置为1.25-1.5之间1:N的图形:H则设置为1.25N-1.5N之间1:N的图形，全局比例设置为N相反同样设置只要是准确绘图，一定要按实际尺寸去绘制图框放大N倍能框住图形则图形比例就是1:N替代：无应用更新：将标注更新，无应用更新关联标注：将有关联的标注进行更新，无应用标注线和文字是一个整体，要将标注的文字移动，要将标注分解再进行移动或者单独用文本去输入如标注之后文字堆在一起可将其炸开，然后自己移动调整位置在标注中数学中的乘号可用大写的“X”来代替轴侧图三视图：平面、立面、侧面三面相互垂直正面做为主视图，只有确定主视图后才可以是左视图。
哪个面参数较多则一般就将哪个面定为主视图，然后是其他视图反应户型图一般用俯视图平面图三视图结构：主视图和俯视图为长对正主视图和左视图为高平齐俯视图与左视图为宽相等中国标准：左视图放在右面，右视图放在左面图形一般由四种视图：（有图形说明）一、 正常的正交视图二、 全剖视图三、 半剖视图四、 局部剖视图图形表达的两种画法：第一角画法第三角画法轴测图轴测图定义：1.进入轴测图系统：工具——草图设置——捕捉与栅格——选择“等轴测捕捉”2.在绘制轴测图过程中，一般情况下，正交模式打开，偏移和镜像不能直接用F5键可以在上、右、左面之间进入循环切换三面共用的点，所形成的拐角点直线之间角度相差120度三面之间相互垂直，在绘制过程中，要不断的切换三面，形成三维空间平面立体图形3.轴测图是通过平面图形来表达立体结构轴测图系统中的圆，必须通过椭圆来绘制，点椭圆图标后，输入I，确定圆心，再给半径，即可绘制等轴侧圆4.轴侧图倒角可以直接倒；倒圆时必须确定圆角圆心，绘制轴侧圆，通过修剪来形成倒圆5.轴测图的标注：对于直线的村注，一般用“对齐”标注，再应用“标注”“——”“倾斜”，点标注后，根据方向输入正式负30度，形成标注贴面，对于圆和倒圆的标注，必须自制。
轴测图的方向：上北、下南、左西、右东（视图的看法，西南从45度看）轴侧图绘制中的一些技巧：螺纹的绘制：爆炸图的绘制：轴测图当中正多边形的绘制：用点的定数等分去做轴测图的倒圆倒角：AutoCAD的倒圆倒角分三种：平面、轴测、三维轴测图的倒角通过D来控制，可以直接倒倒圆：不可以直接倒，要用椭圆来做，通过找圆心画椭圆，然后修剪标注做法：标好后，再标注--倾斜正或负30度，圆和椭圆的标注必须用引线去做轴测图是准立体图形；立体图形是准轴测图形分解三维图形 分解两次 第一次由体分为面，由面再分为线准确尺寸轴测图的绘制轴测图中大圆、小圆的相切，先找切点，画好之后延伸，然后在连接，找中点，再画一个就可以了三维部分三维部分笔记：UCS：User（用户）Coordinate（坐标）System（系）WCS：Word（世界）Coordinate（坐标）System（系）UCS类型：1.原点UCS，可以在不改变X、Y、Z三轴方向的情况下，放置坐标系的原点2.Z轴矢量UCS:第一点确定的是原点,第二点确定的是Z轴正方向3.3点UCS：第一点为原点，第二点为X轴正方向；第三点为Y轴正方向4.X/Y/Z轴旋转UCS：从原点向固定轴正方向看，逆时针为负，顺时针为正。
旋转也就是两根轴同时向第三根轴旋转相同的角度5.面UCS：将X、Y平面快速置于选取的平面上，参考面只能是平面，曲面不能放置UCS6.对象UCS：主要是针对X、Y平面而言，也就是以对象来旋转X、Y平面中的X、Y轴方向；指XY面在不脱离原面的情况下，XY轴的方向发生变化，点的一点作为X轴正方向，离此点最近的端点为原点7.视图UCS，不论当前UCS的X、Y、Z三根轴方向如何，视图UCS均可以将X置于水平方向，Y置于垂直方向，这样可以利用不同文件间视图的相互统一注：在AutoCAD建模中，重要的内容是视图的空间不断切换和UCS的灵活应用，主要是实体建模，AutoCAD的曲面建模功能较弱三维部分菜单的操作：视图：（视图菜单下有如下视图）六个平面视图：俯视图、仰视图、左视图、右视图、主视图（又名前视图）、后视图四个等轴侧视图：西南等轴侧视图、东南等轴侧视图、东北等轴侧视图、西北等轴侧视图；此四个视图均从45度对角线去看图形照相机视图：以两点来定一个视图；从第一点看向第二点实体工具栏：3个基本体系（长方体、球体、圆柱体）、圆锥体、楔体、圆环的绘制拉伸建模：（前提：必须是首尾相连的封闭体）默认操作为给一个高度也可给拉伸角度，拉伸角度定义：给正值越来越小，给负值越来越大；沿路径进行拉伸：要和图形垂直并且只能在X、Y面上进行绘制 实例：椅子的制作等旋转建模：有三个参数可选，但是一般不用。
基本操作：以两点确定一条轴旋转实例：碗的制作、圆桌的绘制等剖切：选择对象之后有如下提示：指定切面上的第一个点，依照 <三点>“对象”是以一个对象（圆、椭圆、圆弧、二维样条曲线或二维多段线）来剖切实体；“Z轴”是以平面 Z 轴 (法向) 上的点来剖切实体；“视图”是在视图当中在实体上指定三个点来剖切实体；“XY平面”以XY平面来剖切实体；“YZ平面”以YZ平面来剖切实体；“ZX平面”以ZX平面来剖切实体；“三点”指定三点确定一个面来剖切实体（三点在一条直线上形成无数个面）切割：和剖切的操作一样，不同的是切割不会将实体分割，而是在分割处形成一个平面；等同于截面，只提取截面，而不是真的将物体切开干涉：是对两个对象进行计算，等同于交集，便是不删除原对象着色工具栏：二维线框：将一个图形置于二维中以线框显示三维线框：将一个图形在三维视图中以线框显示消隐：将三维线框图形中看不见的线隐藏平面着色：在般用在方体，着色平面不光滑体着色：用的较广范，着色平面很光滑带边框平面着色：着色之后带有边框带边框体着色：着色之后带有边框实体编辑工具栏：并集：将两个或两个以上面域合并成一个面域差集：前提：必须有两个或两个以上面域；用第二个面域将和第一个面域相交的部分连同第二个面域减去。
交集：将两个或两个以上面域所相交的部分保留，其他部分删除位伸面：选择工具之后，选择要拉伸的面，可以输高度或者沿路径拉伸；两次右键退出移动面：可将面进行移动；选择要移动的面之后进行移动；两次右键退出偏移面：面的偏移：正值越来越大，负值越来越小；孔的偏移：负值孔增大，正值孔变小删除面：针对倒圆：倒角，打孔进行操作旋转面：可将面以一根轴旋转一个指定的角度倾斜面：指定的第一点为倾斜轴的原点；第一点向第二点倾斜指定角度复制面：可将一个面复制出来，复制出来的面可以进行拉伸着色面：可将某面的颜色改变，用来做标记复制边：将一条边进行复制着色边：将一条边进行着色压印：就是将实体上压一条印子，按两次Esc退出压印之后，可对该区域进行操作清除：可将压印的印痕刷掉分割：两个不相交的定体对象要分开可用分割去做抽壳：默认操作为将一个实体变成一个箱体，点哪个面则将哪个面删除，点哪根线将和这条线相关的两个面删除，打通—ALL—A参数使用实例：三通管和四通管的制作检查：检查对象是否为有效三维实体基本无应用曲面的操作：二维填充：指定四个点填充模式：一三点对连，二四点对连三维面：指定三点确定一个面着色之后可看到效果实例：五角星的绘制。
三维曲面：以对话框形式进行提示，可绘制如下曲面：长方体表面、棱锥面、楔体表面、上半球面、球面、圆锥面、圆环面、下半球面、网格边的操作：将两个三维面的相交边隐藏三维网格：确定几点成一个面surftab1、surftab2：三维网格参数的控制，给30以上就可以了，设置旋转曲面的平滑度平移曲面：点路径的左侧向右平移拉伸，点右侧向左拉伸直纹曲面：用两根直线或曲线形成一个面边界曲面，必须是四个对象，可形成一个边界曲面三维倒角所有选项都不可用了基面，第一个面 倒角的L应用倒圆（后面参数不可用）三个不同的半径的倒圆C的应用链的应用：烟灰缸的制作三维操作：三维镜像：以一个面为参照进行镜像，默认为利用三点进行镜像也用的最多三维阵列：有两个选项（矩形阵列、环形阵列）空间的阵列矩形阵列可形成一个长方体；环形阵列以一根轴进行旋转三维旋转：用两点确定一根轴进行旋转实例：椅子的制作对齐：一点对齐，等同对齐移动；两点对齐：将目标对象与参照对象以两点为对齐，可选择是否缩放对象；三点对齐：将目标对象与参照对象以三点进行对齐渲染工具栏：（功能较弱）可利用户型图进行讲解重命名：可将一些对象进行重命名第五章：打印和高级定制打印：在模型视图中打印，打印样式表的新建：文件——打印——新建——在对话框中进行设置打印机中基本线宽的设置：激光打印机：红线：0.2；白线给：0.4布局打印：视图菜单第一项：可进行设置，视口工具栏的应用：第一项柜形视口，第二项多边型视口，第三项将对象转换成视口，第四项视口的剪裁；要新建视口，先要将里面的内容删除。
布局也可新建；图形单位的设定：格式—单位基准方向为东厚度：格式—厚度，一般不用；图形界限：可设制图纸的大小状态栏下的按钮的功能：捕捉：针对栅格来定的，基本不用栅格：可设置栅格点捕捉找开时有用基本不用正交：打开时，一般情况下只能绘制水平和垂直的直线极轴：可设定角度，基本不用对象捕捉：用来捕捉特殊点用的较广对象追踪：可显示特定角度的追踪线宽的设定：不是可取方法，学全用颜色来区分图形，无须用线宽来进行区分导入MAX：在MAX中file—import,选中dwg的文件类型即可查找和替换：编辑——查找外部参照：插入—外部参照（大型的公司用的较多，适合整体控制）OLE对象的使用：光栅图像：图像的调入和修改autocad安装目录\sample\designcenter\：设计中心的使用点的过滤，相当于提取 •X即过滤X备份文件的使用：将扩展名改为.dwg工具—选项----打开和保存----安全选项 可对文件进行加密 保存为2004的格式才有密码展开图的绘制：将一个图形展开相贯线的绘制：两实体相交时所共有的线段透视图的绘制：平行线的关系——发散投影——交与一点，可以画出透视图快捷键的制作：格式：快捷键字母或数字或两者组合，*，英文命令的全称例如：1,*lime：表示输入“1”可绘制直线2,*circle表示输入“2”可绘制圆sj,*mline表示sj可以绘制多线以上内容的输入：工具菜单——自定义——编辑自定义文件——程序参数，在此文件中增加以上格式的控制操作文本，设置完成后，关闭AutoCAD，重新打开程序时就可起作用。
文件大小方面:同一图形，2004的版本画图可比2002的版本缩小30%一些基本尺寸的转换：1英寸(1in)=25.4mm1英尺(1ft)=30.5cm1码(1yd)=0.914m1英里(1mile)=1.61km1国际海里(1n mile)=1852m。
