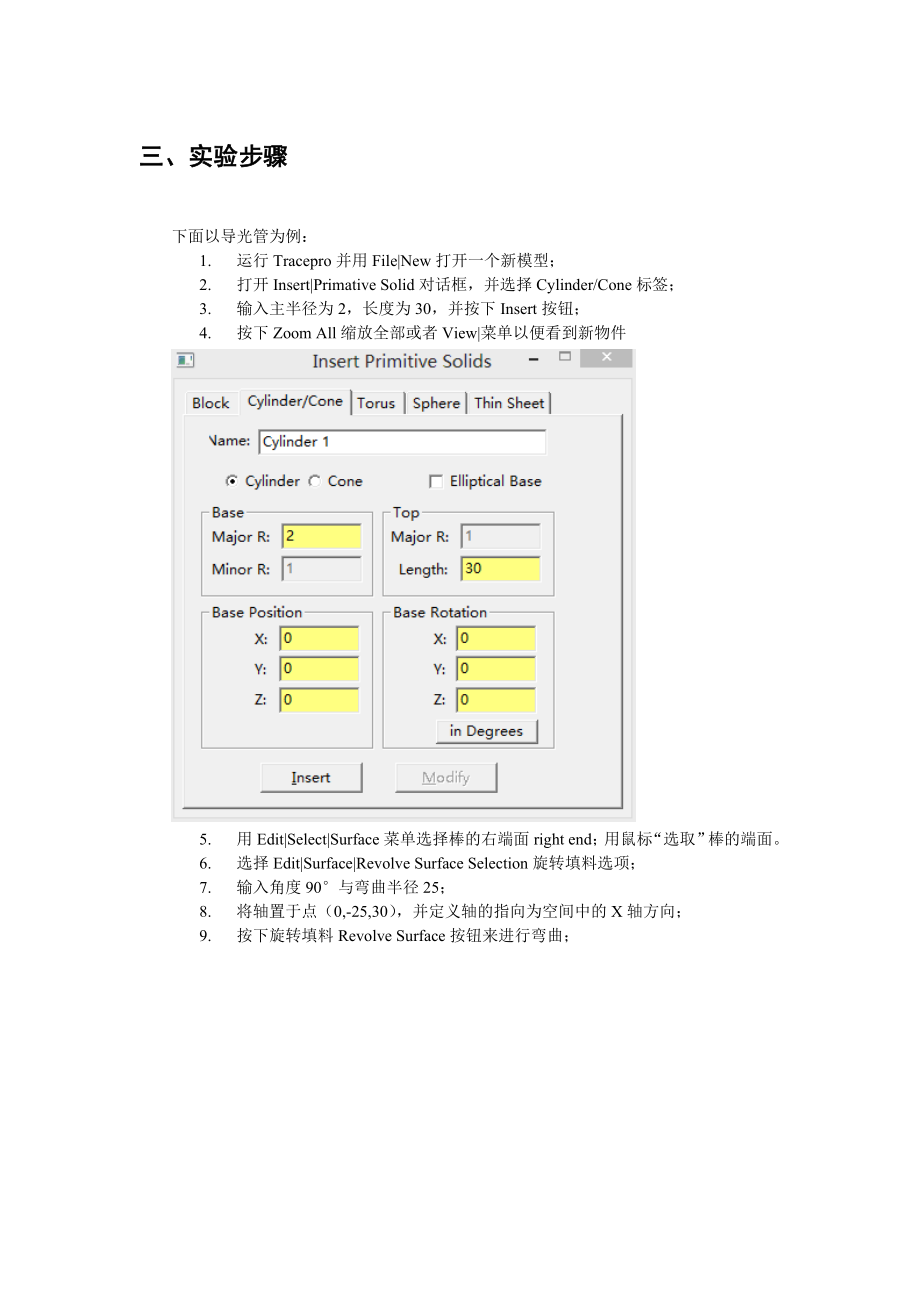

三、实验步骤下面以导光管为例：1. 运行Tracepro并用File|New打开一个新模型；2. 打开Insert|Primative Solid对话框，并选择Cylinder/Cone标签；3. 输入主半径为2，长度为30，并按下Insert按钮；4. 按下Zoom All缩放全部或者View|菜单以便看到新物件5. 用Edit|Select|Surface菜单选择棒的右端面right end；用鼠标“选取”棒的端面6. 选择Edit|Surface|Revolve Surface Selection旋转填料选项；7. 输入角度90°与弯曲半径25；8. 将轴置于点（0,-25,30），并定义轴的指向为空间中的X轴方向；9. 按下旋转填料Revolve Surface按钮来进行弯曲；10. 通过Edit|Surface|Sweep打开表面拉伸填料选项Sweep Surface Selection对话框；11. 在拉伸长度Distance框中输入15，拉伸角度Draft angle为-2°，表面沿着设定长度被拉伸的同时，以2°的角度逐渐变细：12. 用Edit|Select|Object菜单选择导光管，并用鼠标点击导光管；13. 用Define|Apply Properties(设定材料)，打开Apply Properties应用特性对话框：14. 选择Plastic目录Catalog，选择名称Acrylic并按下Apply按钮； 15. 选择菜单Insert|Lens Element，透镜参数为Surface1 Radius : 25，Thickness 3.5mm，Material BK7，Position (0, 0, -40)在导光管前安置一汇聚透镜，以达到较好的光路耦合性能。
16. 设定光源，菜单选择, Analysis|Grid Raytrace, 网格光线沿圆周排列 Annular,半径 Outer Radius 10mm, 网格光线圆周数量 Rings : 10,光线的起点位置 (0, 0, -48).四、 仿真结果按下各点光源Grid Raytrace对话框中的Apply＆Trace Rays按钮，进行光线追迹输出结果如下：五、结论通过对Tracepro的仿真实验，了解Tracepro软件使用，明白各个参数含义，学会用Tracepro简历简单的模型，进行光线追迹的模型，提高光学设计的应用水平 。
