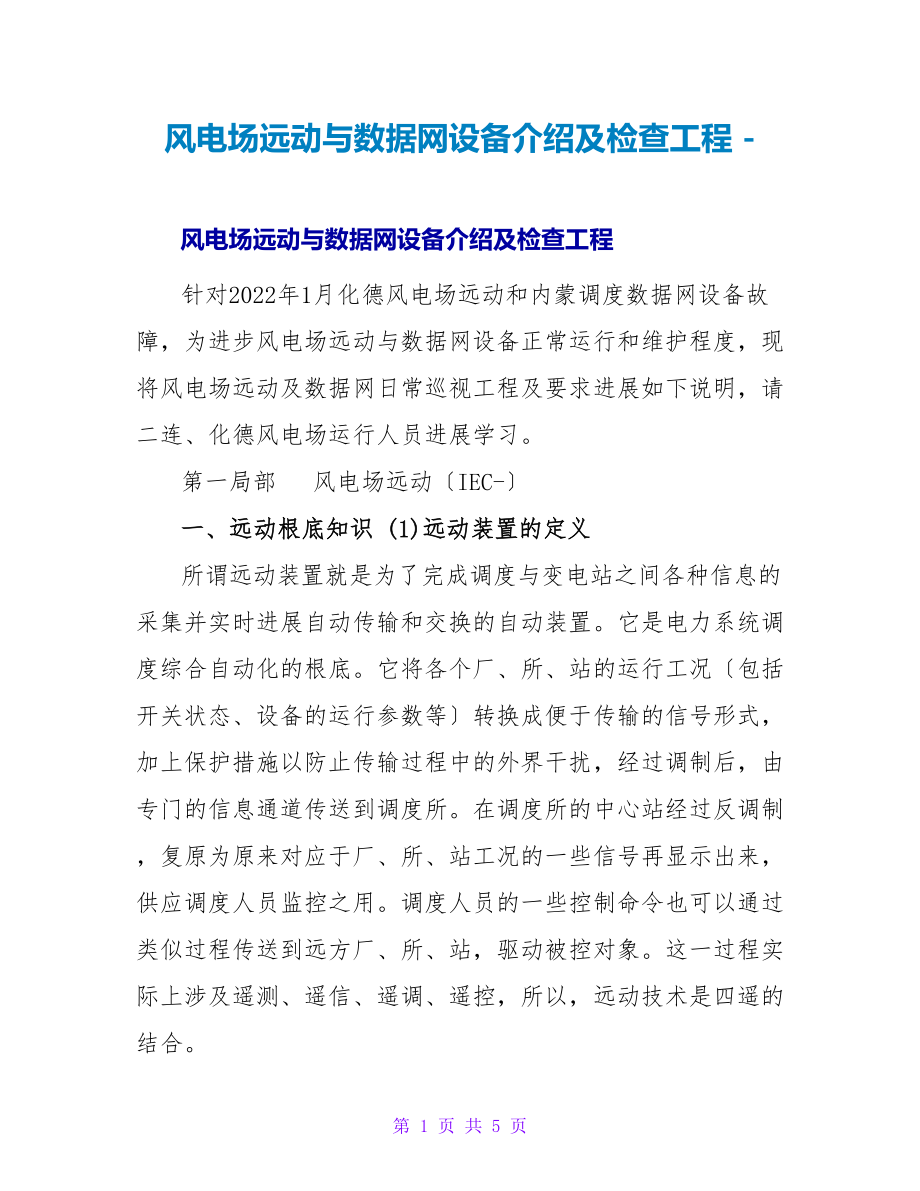

风电场远动与数据网设备介绍及检查工程 - 风电场远动与数据网设备介绍及检查工程 针对2022年1月化德风电场远动和内蒙调度数据网设备故障，为进步风电场远动与数据网设备正常运行和维护程度，现将风电场远动及数据网日常巡视工程及要求进展如下说明，请二连、化德风电场运行人员进展学习 第一局部 风电场远动〔IEC-〕 一、远动根底知识 (1)远动装置的定义 所谓远动装置就是为了完成调度与变电站之间各种信息的采集并实时进展自动传输和交换的自动装置它是电力系统调度综合自动化的根底它将各个厂、所、站的运行工况〔包括开关状态、设备的运行参数等〕转换成便于传输的信号形式，加上保护措施以防止传输过程中的外界干扰，经过调制后，由专门的信息通道传送到调度所在调度所的中心站经过反调制，复原为原来对应于厂、所、站工况的一些信号再显示出来，供应调度人员监控之用调度人员的一些控制命令也可以通过类似过程传送到远方厂、所、站，驱动被控对象这一过程实际上涉及遥测、遥信、遥调、遥控，所以，远动技术是四遥的结合 〔2〕远动装置的规约 风电场远动主要采用问答式规约，其主要特点是以主站端为主，主站端向远方站询问召唤某一类别信息，远方站即将此种类别信息作答复。
主站端正确承受此类别信息后，才开场下一轮新的询问，否那么还继续向远方站询问召唤此类信息问答式规约〔Polling〕主站与多个 RTU 通信时，主站掌握通信主动权主站轮流询问各个子站，并接收子站送来的消息为了进步效率，子站在有变化时才报揭发送 特点：RTU 有问必答，无问不答 点对点方式连接时候，允许 RTU 主动发送重要的事件〔如变位〕 ，进步实时性 部颁规约：DL/T634-1997， 国际标准：IEC60870- 〔3〕远动信号的分类 远动信号主要包括： 3.1遥测，遥测将远方站的各种测量值传送到主站端遥测的主要技术指标是模拟转器的准确度、分辨率、温度稳定性如：电气设备的各种参量，诸如电压、电流、功率；系统频率、电气量的功率角，发〔耗〕电量以及变压器分接头位置、脉冲电能表等 3.2遥信，遥信将远方站内电工设备的状态以信号的两种状态即0、1〔或断开、闭合〕传送主站端〔调度端〕遥信反映的内容主要有断路器和隔分开关的位置，继电保护的动作状态，报警信号，自动控制的投、切，发电厂、变电所的事故信号，电工设备参数的越限信号，以及远方站远动设备的状态、自诊断信号等 3.3遥调，遥调由主站端向远方站发送调节命令，远方站经过校验后转换成合适于被控对象的数据形式，驱动被调对象。
发送的调节命令可以采取返送校核，也可以不采取返送校核，远方站承受遥调命令后直接执行 3.4遥控，遥控调度所〔主站端〕远间隔 控制发电厂、变电所需要调节控制的对象被控对象为发电厂、变电所电气设备的合闸和跳闸、投入和切除如AVC、AGC等 〔4〕GPS时钟 统一时钟： 具有对时功能 接收调度中心的校时命令 统一时钟为了不同厂站之间事故分析^p 以及电度量冻结 (5) 数据通信 串行传输：用 1 回线将数字通信双方连接起来，每 1 次传送 1 位码元，这种方式称为串行传输优点：信号线少，适于远间隔 传输； 缺点：速度慢，适于少量数据的传送目前电网调度自动化中大量使用的是串行传输〔上行 2根，下行 2 根〕 二、风电场远动设备组成 1.远动装置配置可参照设计院图纸远动局部15-F381S-Y0102-5 2.远动装置配置可参照设计院图纸远动局部15-F381S-Y0102-6 3.远动通道接线配置可参照设计院图纸远动局部15-F381S-Y0102-7 远动四线通道接入中调、区调模拟防雷器回路〔双发、双收〕 4.远动通道接线配置可参照设计院图纸远动局部15-F381S-Y0102-8 5.通信系统接线图 6.PCM板件配置 〔56#〕 FMX-12 接入设备 单路直流供电 PCM1电： 直流分配屏 高频电直流空开 空开位置/容量 DC3 20A 模块名称 板件配置明细〔- 槽位〕 第一层 板件配置〔 1-17槽位〕 1 CNVR 2 空 3 A2S 4 空 5 LP Alim SUBSCR 名称：PCM1 6 LP Alim SUBSCR 用处：内蒙中调 7 LPB12 EXC12 通信专用 8 空 9 6VAudP 6PRQAF 10 6VAudP 6PRQAF 11-14 空 15 GIE-S 屏位编号 设备型号 设备编号 电数量 设备名称 FMX PCM接入设备屏 消费厂家 深圳市特发泰科 安装地点 主控楼继保室 电电压 直流-48V 直流分配屏 PCM2电： 空开位置/容高频电直流空开 量 DC4 20A 用处及参数〔 〕 用处及参数 电板 2M接口板 接口板 接口板 交换板 4线E/M接口板〔中调远动使用第一路〕 4线E/M接口板 数据管理板 第 5 页 共 5 页。
