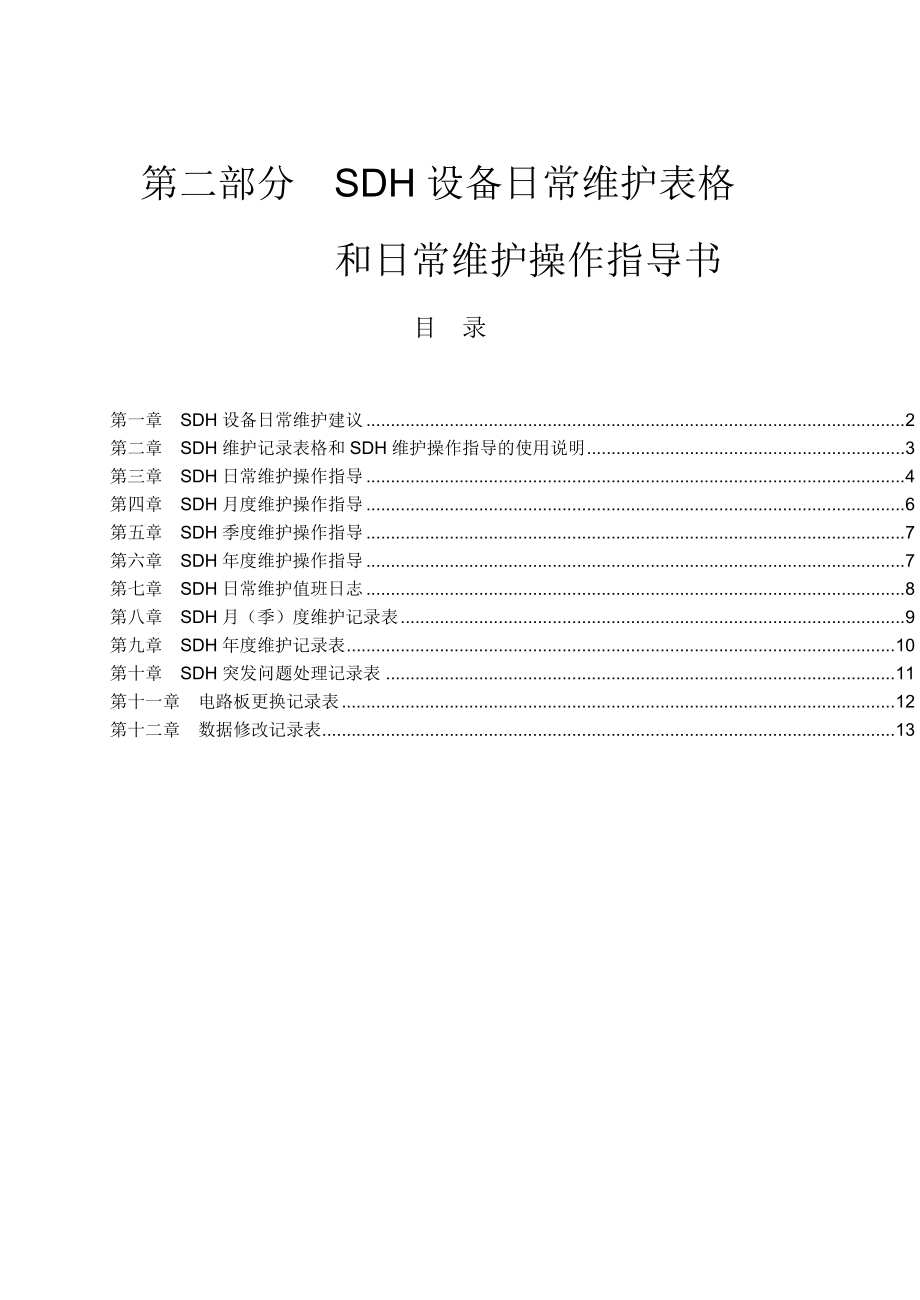

第二部分 SDH设备日常维护表格和日常维护操作指导书目 录 第一章 SDH设备日常维护建议 2第二章 SDH维护记录表格和SDH维护操作指导的使用说明 3第三章 SDH日常维护操作指导 4第四章 SDH月度维护操作指导 6第五章 SDH季度维护操作指导 7第六章 SDH年度维护操作指导 7第七章 SDH日常维护值班日志 8第八章 SDH月（季）度维护记录表 9第九章 SDH年度维护记录表 10第十章 SDH突发问题处理记录表 11第十一章 电路板更换记录表 12第十二章 数据修改记录表 13第一章 SDH设备日常维护建议SDH传输设备的运行稳定是移动通信网络运行稳定的基础保障，设备运行的正常、稳定是我们共同的愿望为了我们共同的目标，请您重视以下建议并参照日常维护指导手册进行必要的日常维护1.传输设备关系重大，应派受过培训的专人进行日常维护2.保持机房清洁干净，防尘防潮，防止鼠虫进入3. 每天参照《SDH日常维护操作指导》中内容对SDH设备进行例行检查和测试，并记录检查结果4. 每两周擦洗一次风扇防尘网，如果发现设备表面温度过高，应检查风扇防尘网是否堵塞设备风扇必须打开5. 传输网管口令应该严格管理，定期更改，并只向维护责任人发放，系统级口令应该只有维护负责人掌握。
6. 严禁向传输网管计算机装入其它软件，严禁用传输网管计算机玩游戏网管计算机应该定期杀毒7. 遇有不明原因告警，应该根据《维护手册》中“SDH重大故障处理流程”的内容进行处理，如果确定是设备本身问题请及时更换板件或与设备厂家联系进行处理8. 维修设备时按公司设备维修流程进行，避免因人为因素而造成事故9. 调整光纤和电缆一定要慎重，调整前一定要作标记，以防恢复时线序混乱，造成误接10. 对设备硬件进行操作时应带防静电手腕11. 不得轻易对设备进行复位、改动业务数据第二章 SDH维护记录表格和SDH维护操作指导的使用说明1.《SDH日常维护值班日志》由传输机房维护人员填写，每天填写一张表格，说明值班期间机房环境、设备运行情况等日常维护的操作方法参考《SDH日常维护操作指导》 用户可根据本局具体情况对《SDH日常维护值班日志》表格内容进行修改，并将表格制作成值班日志手册，将《SDH日常维护操作指导》的内容附加在值班日志手册的后面2.《SDH月（季）度维护记录表》是对SDH传输设备进行月（季）度维护时维护内容的记录，月（季）度维护的方法可参考《SDH月度维护操作指导》和《SDH季度维护操作指导》。
3.《SDH突发问题处理记录表》是对SDH突发问题及相应处理措施所作的记录，作为以后进行维修或查看问题记录的依据用户可根据本局具体情况对《SDH突发问题处理记录表》的内容进行修改，并制作SDH日常突发问题处理记录手册4.《电路板更换记录表》是板件的更换记录5.《局数据修改记录表》是SDH设备数据配置修改的记录第三章 SDH日常维护操作指导维护类别维护项目操作指导参考标准参考维护工时（人×小时)外部环境检查机房电源（直流/交流）查看电源监控系统或测试电源输出电压电压输出正常，电源无异常告警0.05机房清洁度见附表 机房温度测试温度温度范围：5℃-40℃；建议为15℃-30℃ 机房湿度测试相对湿度相对湿度：20%-80%；建议为40%-65% 设备运行状态检查机柜顶端指示灯状态观察机柜顶端指示灯正常时应只有绿灯长亮0.1单板指示灯状态观察各单板指示灯常规指示灯：红色告警灯和绿色运行灯， 正常时应只有绿灯1秒亮1秒灭 特殊指示灯：主用XCS板运行灯为绿色，BA2运行灯为绿色，PWS三个运行灯都亮，网关站以太网灯（ETN）亮设备表面温度测试设备表面温度用网管查询设备最高温度不超过40℃ 设备风扇状态（每月1号、15号左右进行)观察风扇指示灯，观察风扇转动情况。
风扇指示灯只有绿灯亮，风扇通风正常 公务状态（每月1号、15号左右进行)测试通话情况选址呼叫和会议均可正常通话 网管维护项目登录网管以低级别用户登录网管，建议每个维护人员一个帐号能正常登录网管0.1网元状态检查通过网管登录各网元，查看状态所有网元可登录，网元处于运行态 单板状态检查通过网管中的板位图观察单板的在位和开工情况板位图上的单板应在位、开工 告警检查使用网管的告警查询和浏览功能，查看当前、历史告警系统中无不明告警0.3性能事件的监视使用网管的性能数据查询功能，查询当前、历史性能数据性能上报正常；0.5误码、指针调整性能数据符合国标；无性能数据越限网管维护项目保护倒换检查检查倒换状态、倒换告警对于复用段保护，未发生保护倒换时，环上所有网元的协议控制器状态应为“正常”；同时交叉板和线路板无PS告警，ASCC板无APSINDI告警0.1查询日志记录使用网管的操作日志查询功能没有对网管的企图登录；0.05无不明的数据更改操作设备环境变量检查使用网管检查PMU板的温度和电压告警，检查PMU板的温度性能数据无温度和电压告警；0.05温度性能数据正常附表：机房清洁度要求：最大直径（um）0.05135 最大浓度（每立方米所含颗粒）14×1057×10524×10413×104第四章 SDH月度维护操作指导维护类别维护项目操作指导参考标准参考维护工时（人×小时)业务检查抽测未用业务通道的24小时误码对未用通道挂表测试误码，24小时一个周期。
24小时误码应达标0.1网管维护项目网管的启动、关闭检查启动、关闭网管软件和计算机启动和关闭都应正常0.05ECC路由检查[维护/网络与拓扑 / ECC路由管理]菜单路由通畅，走最短路径0.2查询网元时间[配置/网元日期时间]菜单网元时间与当前实际时间一致，所有网元时间一致0.1单板配置信息的查询检查交叉连接和时钟板、公务板、支路板、线路板的相关配置信息配置数据与实际需求相符合，与最后一次的更改记录结果相符合1更改网管用户的登录口令每月更改网管用户的口令每月更改口令0.05NES网管数据库的转储和整理每月转储网管数据库文件，每月进行数据库压缩和修复定期进行，网管运行正常0.2网管数据库的备份对于T网管，采用数据备份和日记备份相结合的方法定期备份，网管和数据库运行正常0.05网管计算机的维护PC机：检查目录；检查硬盘空间，并且杀毒PC机：目录正常；文件正常、无非法文件（如游戏）；硬盘空间足够0.5工作站： 检查目录、数据库运行情况；备份T000用户的配置文件工作站：无非法文件、数据库运行情况正常各种硬件接口状态检查鼠标、键盘、显示器、打印机等工作状态可正常使用0.05第五章 SDH季度维护操作指导 维护类别维护项目操作指导参考标准参考维护工时（人×小时)远程维护功能测试测试远程维护功能从远端登录网元。
网元登录正常，远程维护能正常进行0.5 机柜清洁检查机柜清洁检查观察机柜内部和外部机柜表面清洁，机框内部灰尘不得过多，否则必须清理0.5第六章 SDH年度维护操作指导维护类别维护项目操作指导参考标准参考维护工时（人×小时) 接地、地线、 电源线连接检查地阻检查使用地阻仪测试地阻联合接地地阻小于1W1 地线连接检查 检查地线与局方地线排连接是否安全可靠 （1）各连接处安全、可靠无腐蚀2）地线无老化3）地线排无腐蚀，防腐蚀处理得当0.2 电源线连接检查检查电源线与局方电源连接是否安全可靠1）各连接处安全、可靠无腐蚀2）电源线无老化0.2第七章 SDH日常维护值班日志日期： 年 月 日值班时间： 时至 时交班人：接班人：维护类别维护项目维护状况备注维护人 设备运行环境 外部状况（供电系统、火警、烟尘、雷击等）q正常 q不正常温度（正常15～30℃）q正常 q不正常湿度（正常40％～65％）q正常 q不正常机房清洁度（好、差）q好 q差 设备运行状态检查机柜顶端指示灯状态q正常 q不正常单板指示灯状态q正常 q不正常设备表面温度q正常 q不正常 设备风扇状态（每月1号、15号左右进行）q正常 q不正常 公务状态（每月1号、15号左右进行）q正常 q不正常 网管维护项目登录网管q正常 q不正常网元状态检查q正常 q不正常单板状态检查q正常 q不正常告警检查q正常 q不正常性能事件的监视q正常 q不正常保护倒换检查q正常 q不正常查询日志记录q正常 q不正常设备环境变量检查q正常 q不正常 故障情况及其处理遗留问题班长核查第八章 SDH月（季）度维护记录表维护周期 ： 年 月 日至 年 月 日 维护类别维护项目维护状况备注维护人 业务检查 抽测未用业务通道的24小时误码q正常 q不正常网管维护项目网管的启动、关闭检查q正常 q不正常ECC路由检查q正常 q不正常查询网元时间q正常 q不正常单板配置信息的查询q正常 q不正常更改网管用户的登录口令q完成 q未完成NES网管数据库的转储和整理q完成 q未完成网管数据库的备份q完成 q未完成网管计算机的维护q完成 q未完成各种硬件接口状态的检查q正常 q不正常季度维护远程维护功能测试q正常 q不正常机柜清洁检查q正常 q不正常发现问题及处理情况记录遗留问题说明班长核查第九章 SDH年度维护记录表维护周期 ： 年 月 日至 年 月 日维护类别维护项目维护状况备注维护人接 地、地线、电源线连接检查地阻检查q正常 q不正常地线连接检查q正常 q不正常电源线连接检查q正常 q不正常 发现问题及处理情况记录 遗留问题说明 班长核查第十章 SDH突发问题处理记录表发生时间：解决时间：值班人： 处理人：问题类别：电源问题中继电缆或配线架问题网管计算机问题设备单板问题设备软件问题网管软件问题接地或电源连接问题数据设定问题操作问题其他（温度、湿度、鼠害、电磁干扰等）故障描述：处理方法及结果：第十一章 电路板更换记录表更 换 原 因原单板名称、型号现单板名称、型号 更换数量更换日期更换人第十二章 数据修改记录表修 改 人 修 改 时 间 修 改 原 因修改内容。
