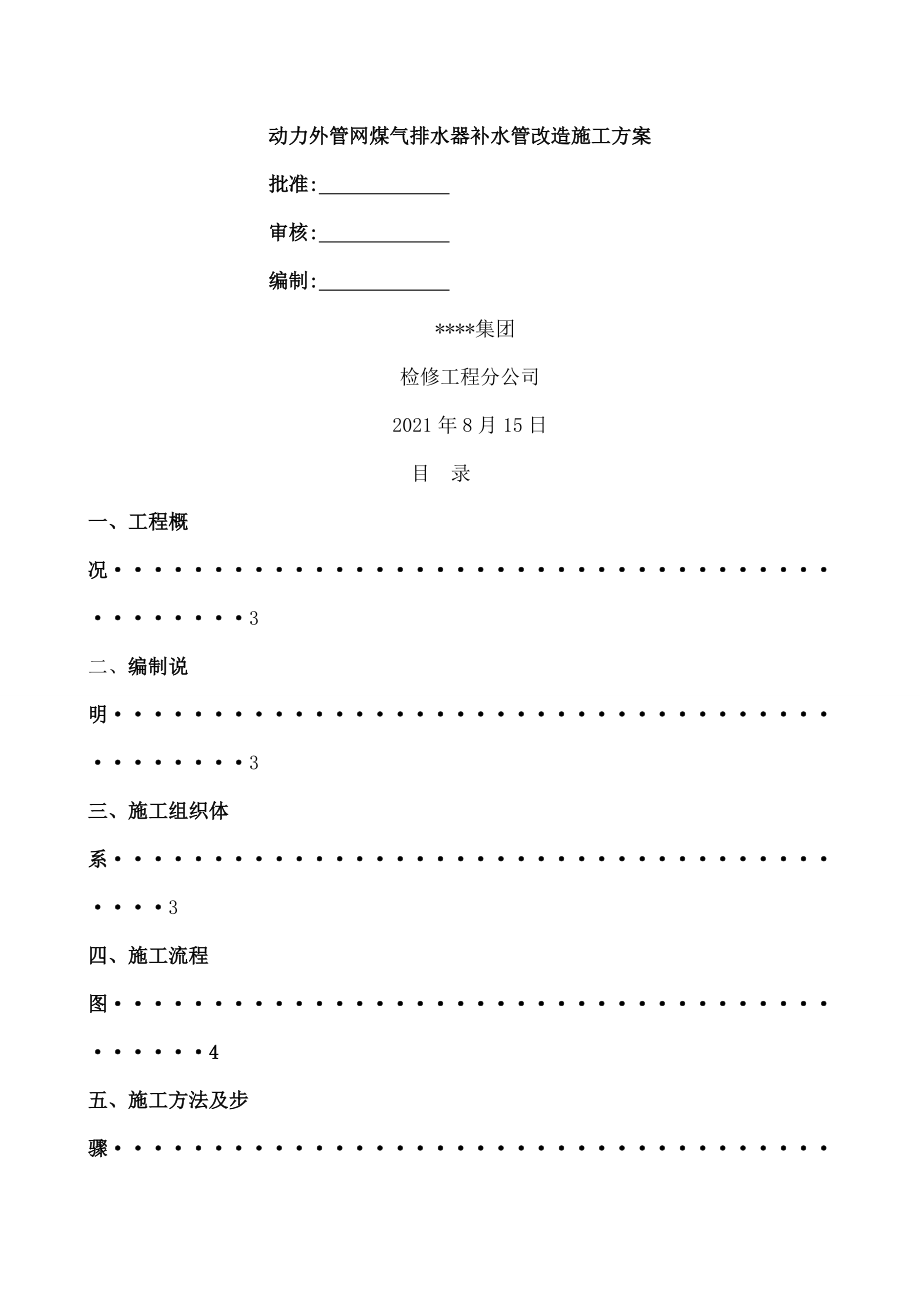

动力外管网煤气排水器补水管改造施工方案 批准: 审核: 编制: ****集团 检修工程分公司 2021年8月15日目 录一、工程概况············································3二、编制说明············································3三、施工组织体系········································3四、施工流程图··········································4五、施工方法及步骤······································4~12六、施工工时工序·······································12~13七、人员准备及安排······································13八、质量保证措施········································13九、平安保证措施·······································13~14十、主要施工机具········································14一、 工程概况 能环部所辖煤气排水器架空补水主管锈蚀较严重。
近期发现漏点愈来愈多，补焊次数相对频繁需对锈蚀特别严重无法补焊的管段采取更换新管烧结东路更换原架空补水管；焦化南路东边路段、1#高炉对面、炼铁中路由原来的埋地接水管改为架空补水；焦化西路、原料北路新增架空补水管施工涉及高空作业和煤气、氧气、氮气、蒸汽管道附近作业，是在生产状况下及在有毒危害环境下作业，需要做好平安防护措施前方可施工，施工时间为50天，合同和危险审批会签完毕后，定于9月1日开工二、编制说明1、本方案根据我们对现场屡次勘察和甲方业主的交底及施工图纸进展编制2、本方案编制遵守以下国家标准：?工业金属管道安装质量检验评定标准?GB 50184—93三、施工组织体系 现场总负责 施工负责人 技术员平安员 施工班组四、施工流程图施工前人员组织安排 施工机具及材料倒运至施工地点 三方确认 烧结东路原架空补水管撤除及新管道安装 炼铁中路、焦化南路、1#高炉对面，由原来的埋地接水管改为架空补水管 焦化西路、原料北路新增架空补水管 通水测漏 6S工作，三方确认五、施工方法及步骤〈一〉施工准备a、提前将DN40镀锌钢管15500kg、DN25钢管1300kg、小型等边角钢40*40*4的750kg、DN40弯头80个、DN25弯头140个、DN40的镀锌内丝620个，DN40*40*40镀锌三通〔内丝〕10只，DN40*40*25镀锌三通〔内丝〕25只，DN40→25镀锌弯头15个，DN25*25*25镀锌三通〔内丝〕35个。
DN40手动闸阀4台、DN25手动球阀29台、小型等边角钢750kg等材料用载重汽车倒运至现场，运输距离8kmb、工器具等提前用载重汽车倒运至现场,运输距离8kmc、提前办理好动火证、危险作业许可证〈二〉施工步骤1、 三方确认后，先对DN40、DN25的镀锌焊管进展套丝处理从烧结东路和中心大道交接口处开场，先将烧结东路上原架空补水管撤除作业人员通过扶梯爬上管道钢构造支架上，拉好生命绳并系好平安带割下的管道用麻绳放到地面撤除完毕后即进展新管道铺设DN40管道走向沿撤除管道走，用麻绳拉至空中焊接在支架上管道取水口设在153#消防栓 图1-12、 **中路新DN40管道从图1-2中那台排水器上方开场，走煤气管廊从上往下数第2根横梁上，如图1-3先用角钢制作支架，然后沿支架一直铺设至炼铁中路和焦化南路交界口处，管道再向下铺设，如图1-4，用10mm厚的钢板箍住那两根黑色管道，DN40的新补水管就架设在两管之间的钢板上 图1-2 图1-3 图1-43、 1#高炉对面共有四组排水器，焦化南路有三组在一起的排水器，分别采取就近取水的方式，取水口增加手动闸阀一只。
管道沿地面铺设排水器位置如图1-5、1-6、1-7、1-8. 图1-5 图1-6 图1-7 图1-84、 从焦化西路和焦化南路交界口处的排水器开场，沿焦化西路向北铺设DN40镀锌焊管，管道架设在图1-9所示的管道支架上，支架间跨距超过7米，需在支架间的煤气管道上装管箍，管箍下连一个钩子，管箍用螺丝拧紧，将DN40钢管吊起，防止钢管受重力影响弯曲变形管道铺设至图1-9中的A处上方 图1-95、 从图1-10中B处的排水器上方开场，在钢构造横梁上焊接收道支架，沿管道支架铺设DN40镀锌钢管至焦化西路和原料北路交接口处，路线如图1-10. 图1-106、 如图1-11，原料北路DN40的管道先沿电缆支架铺设，在电缆支架下方的花架下焊接用Φ8的圆钢制作成的吊钩，管道放在吊钩上，铺设至图1-12中的C处后，用弯头连接，向上铺设，架设在两根黑色管道之间的支架上，直至图1-13中的排水器上方为止。
图1-11 图1-12 图1-137、 管道采用丝扣连接，管道经过每组排水器上方时用弯头或三通连接DN25的管道至排水器入口，每组排水器入口处增加DN25手动球阀一只用麻线、生胶带、管箍等，保证管道连接、密封可靠以上路段取水口如未作特别说明，均采取就近在消防井取水的方式，取水口增加手动闸阀一只8、 待所有管道连接好后，对管道进展试压、测漏9、 三方确认，现场6S工作六、施工工时工序 绝对工期(d)施工工程 5101520253035404550施工前人员组织安排施工机具及材料倒运至施工地点三方确认烧结东路原架空补水管撤除及新管道安装炼铁中路、焦化南路、1#高炉对面，由原来的埋地接水管改为架空补水管焦化西路、原料北路新增架空补水管管道试压、测漏6S工作，三方确认七、人员准备及安排根据现场工作量，本次动力外管网煤气排水器补水管改造工程安排13人，钳工4人，管工4人，焊工2人，平安员1人，施工员1人，技术员1人。
总施工时间为50天，安排每天8小时施工施工人员要按节点施工，保证施工质量管理人员进展现场管理和工程跟踪，以保证施工平安和质量八、质量保证措施1、施工前，应有专职技术人员对作业人员进展技术交底，交底应详实、具体，做到作业人员心中有数2、所有管道连接、阀门安装时丝口垫上麻绳并用生胶带绑好，确保连接收道的密封性，试压通过3、焊接可靠，不漏水4、排管时，管道要用管卡进展固定5、制作的管道支架、管箍和吊钩等焊接牢靠，并需做防腐处理6、在管道铺设过程中，遇到非90度的弯道可用弯管机将管道弯成相应角度后进展铺设九、平安保证措施 对于平安问题，要求认真执行“预防为主〞的平安方针，结实树立“平安第一〞的思想，杜绝一切平安事故，为此提出以下具体措施1． 本次作业涉及15米以上高空作业及煤气管道附近动火，需办理一级危险作业许可证2． 所有作业人员必须穿戴好个人防护用品3． 在施工过程中，人员须携带煤气报警器，保证施工平安4． 施工人员上高空时，拉好生命绳所有人员都戴好双钩平安带，高挂低用，严禁高空抛物脚手架搭设必须结实稳定专人指挥，专人监护，确保施工平安5． 特种作业人员持证上岗6． 电焊、气割作业时穿戴好必须的劳防用品，旁边配好专用灭火器，并安排人员旁站监护。
7． 施工区域拉好戒备绳8． 需使用扶梯的地方扶梯需固定，并安排专人进展监护9． 在蒸汽管道附近作业时需穿好防护服，防止烫伤十、主要施工机具序号名 称型号单位数量备 注1载重汽车辆12扶梯6米架23管钳12寸把24套丝机、板牙套15麻绳Φ20mm米506电焊机台17气割套18弯管机台19弯折机台1 十一、平安预案见班组下发的工程部应急预案专项应急预案一高处坠落事故应急响应预案专项应急预案八火灾、爆炸事故专项应急预案专项应急预案四煤气中毒事故应急响应预案 ***集团检修公司***工程部 二○一一年八月十五日 。
