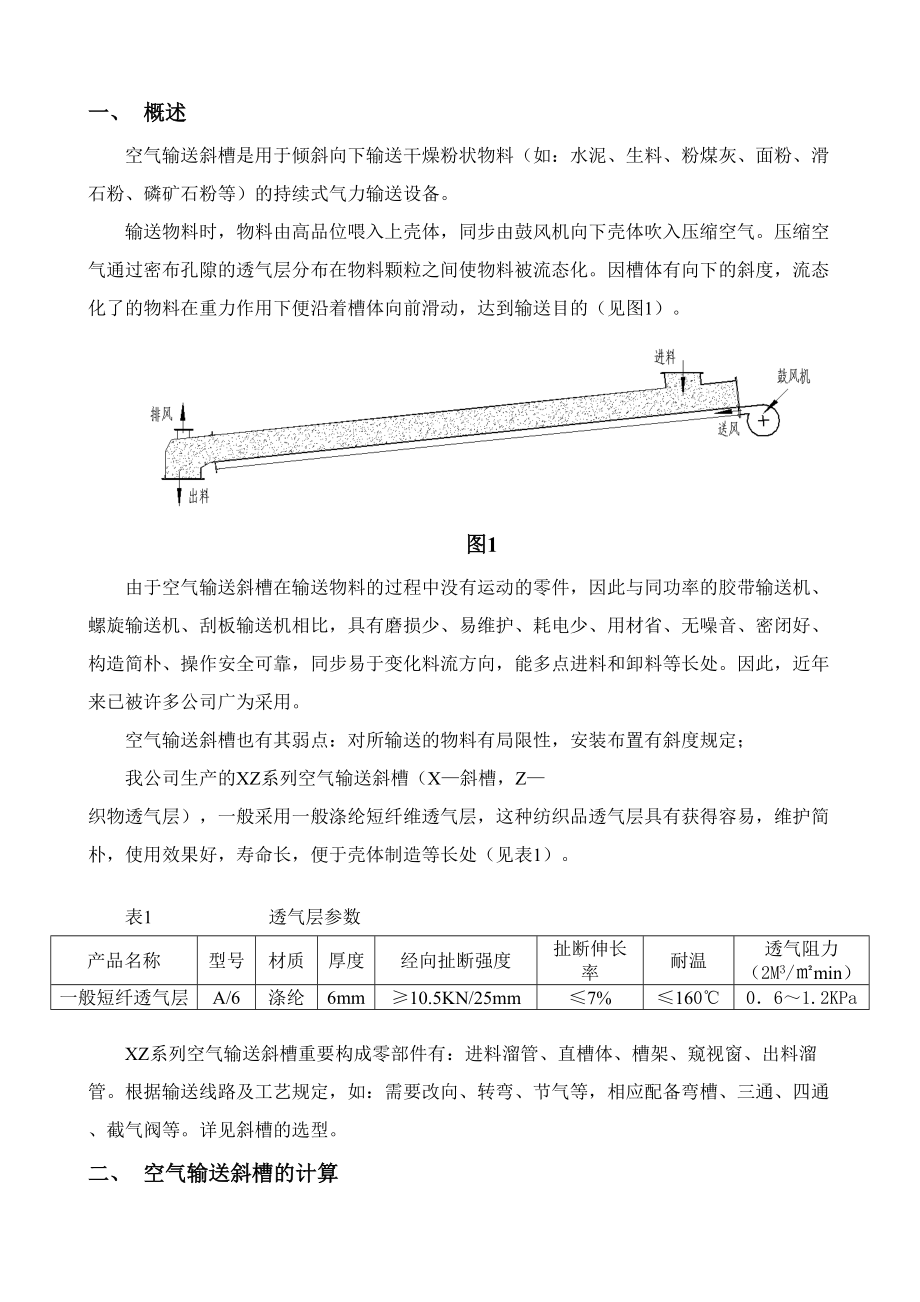

一、 概述空气输送斜槽是用于倾斜向下输送干燥粉状物料（如：水泥、生料、粉煤灰、面粉、滑石粉、磷矿石粉等）的持续式气力输送设备输送物料时，物料由高品位喂入上壳体，同步由鼓风机向下壳体吹入压缩空气压缩空气通过密布孔隙的透气层分布在物料颗粒之间使物料被流态化因槽体有向下的斜度，流态化了的物料在重力作用下便沿着槽体向前滑动，达到输送目的（见图1）图1由于空气输送斜槽在输送物料的过程中没有运动的零件，因此与同功率的胶带输送机、螺旋输送机、刮板输送机相比，具有磨损少、易维护、耗电少、用材省、无噪音、密闭好、构造简朴、操作安全可靠，同步易于变化料流方向，能多点进料和卸料等长处因此，近年来已被许多公司广为采用空气输送斜槽也有其弱点：对所输送的物料有局限性，安装布置有斜度规定；我公司生产的XZ系列空气输送斜槽（X—斜槽，Z—织物透气层），一般采用一般涤纶短纤维透气层，这种纺织品透气层具有获得容易，维护简朴，使用效果好，寿命长，便于壳体制造等长处（见表1）表1 透气层参数产品名称型号材质厚度经向扯断强度扯断伸长 率耐温透气阻力（2M3/㎡min）一般短纤透气层A/6涤纶6mm≥10.5KN/25mm≤7%≤160℃0．6～1.2KPaXZ系列空气输送斜槽重要构成零部件有：进料溜管、直槽体、槽架、窥视窗、出料溜管。
根据输送线路及工艺规定，如：需要改向、转弯、节气等，相应配备弯槽、三通、四通、截气阀等详见斜槽的选型二、 空气输送斜槽的计算1、 空气输送斜槽的输送能力：斜槽输送能力可按下式计算：Q=0.98×3600S.v. ρ 式中：Q—输送能力，t/h；S—物料截面面积（料层厚度一般为50～80mm）m2；v—物料的流动速度，m/s（斜度4%，取1.0 m/s；5%；取1.25 m/s；6%； 1.5 m/s）ρ—物料容重，t／m3 (充气水泥：0.75～1.05t／m3；充气水泥生料：0.7～1. 0t／m3；充气煤粉：0.4～0.6t／m3；充气粉煤灰0.7～1.0：t／m3)2、 空气输送斜槽的耗气量：空气输送斜槽的耗气量可按下式度算：V=60BLa式中：V—耗气量，m3／h；B—斜槽宽度，mm；Ｌ—斜槽长度，mm；a—单位面积耗气量，m3／m2透气层·min（一般按1.5～3 m3／m2透气层·min）3、空气输送斜槽的空气压力： 空气输送斜槽所需风机的风压，应不小于透气层的阻力与料层阻力之和风压一般为4000～6000Pa规格大、输送距离长时取较高值，一般按5000Pa三、 空气输送斜槽的技术性能1、输送物料状态：干燥粉状或粒径在3～6mm如下易充气的粉粒料，容许表面水份在0.8%左右，否则会引起淤滞不畅，甚至堵塞。
2、输送量：斜槽的输送量受较多因素的影响，往往变化很大，根据理论计算，结合实际使用状况综合分析，我们对水泥行业推荐表2中有关数据供选用者参照其她行业使用时可根据物料容重及细度对比参照选用值得注意的是，斜槽与其他输送机械不同，输送量过低，往往不能顺利输送物料相反，合适增大料层高度可提高物料气化均匀性，但应注意保持料层厚度为料道（上壳体）高度的1/4～1/3左右，注意根据生产率选择合适的槽宽料层过厚过薄都会对输送产生不良影响3、输送斜度：斜槽的布置形式为沿着物料的输送方向倾斜向下布置，斜度一般为4%～10%，应尽量采用较大的斜度，可提高输送效率物料表面水分在0.6～0.8%时，建议选用10%的斜度 4、耗气量与气压：根据斜槽的斜度与物料的形状特性，耗气量在1.5～3 m3／m2透气层·min之间变动，一般可按2 m3／m2透气层·min考虑进风压力4000～6000Pa，大规格长斜槽取偏大值，一般可按5000Pa考虑 表2 空气输送斜槽技术参数规格输送量（m3/h）空气压力（KPa）耗气量（m2透气层·min）水泥6%生料6%水泥10%生料10%200201725204～61．5～32503025.5504031560518570400120102165140500200170280240630330280480410800550470810700四、 空气输送斜槽的选型1、 空气输送斜槽的部件构成（见图2）。
图2（1） 原则槽：斜槽的重要构成部份，其长度为3m；（2） 非原则槽：用于满足工艺布置尺寸中局限性3m的部份一般取250mm的倍数3） 进料溜管：为减少进料口下透气层局部磨损用的缓冲板，在安装现场可按安装总图绘出的入料管位置，和入料溜板施工图中的尺寸钻孔固定4） 90°弯槽：输送线路中转90°用，分左向和右向两种5） 三通槽：输送线路中改向用，分左向和右向两种6） 四通槽：分一进三出、三进一出两种7） 截气阀：在斜槽的一分支部分停用时，可关闭相应截气阀以保证物料充气用风量或少开风机以减少耗费8） 窥视窗：作于观测物料流动状况一般设在入料口后的2～3m处，于出料口中、弯槽、三通槽、四通槽的前面现场安装时，可按总图的安装规定，焊在上壳体便于观测的一侧9） 槽架：一般每4m斜槽设一槽架注意不要太接近槽体接口法兰10） 端盖板：用于斜槽高品位的密封堵板11） 出料溜管：用于出料端口卸料12） 透气层：用来承托输送物料，同步可使压缩空气均匀地透过它将物料“充气”，使物料流态化其材质有多种，顾客可按用途自定，我公司配用织物透气层13） 斜槽排风口：排风量按所需风量的1.5倍考虑正常工作时，其上槽体压力规定保持在零压左右。
14） 风机的选型：风机的风量、全压、功率、转速等按计算成果拟定一般配用9—19型离心式风机既有XQⅠ型、XQⅡ型斜槽高压风机，其流量与全压针对空气输送斜槽能较好匹配，价格相对较高，建议优先选配（见表3）表3 XQⅠ型、XQⅡ型斜槽高压风机性能表型号机号NQ传动方式转速r/min序号流量m3/h全压Pa所需功率KW电动机型号功率KWXQⅠ4.8A2840123250280.734Y90S-21．5232552690.923341854221.16451154661.38Y100L-23．0560454191.63669752861.91779050862.20888348282.44XQⅡ4.7A2840158551871.44Y90L-22．2274752871.77390854162.13Y112M-24．04106954692.485123154162.856139253513.247155451873.62XQⅠ5.4A2840133063631.32Y90L-22．2246366691.66359568622.09472869182.49Y112M-24．0586068582.94699266903.447112564323.968125761104.40Y132S1-25．5（15） 风机与斜槽的气道连接，可用钢板制成过渡形方管，中间也可用合适的胶管连接。
一般现场定位，开进风口等2、 重要部件外形与尺寸：（1） 原则槽：外形尺寸见图3及表4图3表4 原则槽、90°弯槽外形尺寸（mm）型号规格BACDHhδ原则槽重量（kg）XZ150150230175336150100267.5XZ200200280200366180100276.5XZ250250330230386200100290XZ315315395260426250903154.5XZ400400480300466300803180XZ500500580350536375753207XZ630630730400631450754276XZ800800920500761560754352.5（2）90°弯槽：90°弯槽的外形尺寸见图4及表4图4（3）截气阀：截气阀的连接法兰尺寸见图5及表5 表5 截气阀外形尺寸表（mm）型号规格ABCDXZ150230150254336XZ200280200284366XZ250330250304386XZ315395315346426XZ400480400386466XZ500580500453536XZ630730630533631XZ800920800643761图5（4）三通槽：三通槽的外形尺寸见图6及表6。
图6（5）四通槽：四通槽的外形尺寸见图7及表6图7 表6 三通槽、四通槽外形尺寸表（mm）型号规格BACDHhδ三通槽重量（kg）四通槽重量（kg）XZ15015023015033615010021924XZ20020028018036618010022127XZ25025033020038620010022329XZ3153153952504262509034454XZ4004004803004663008035773XZ5005005803505363757536784XZ63063073045063145075488110XZ800800920560761560754118148（6）窥视窗：窥视窗的外形尺寸见图8及表7 表7 窥视窗外形尺寸（mm）型号规格ABC重量（kg）XZ150420100261．3XZ200420100261．3XZ250420150261．5XZ315420150262．1XZ400420188262．1XZ500420188262．1XZ630420188262．1XZ800420188262．1图8（7）槽架：槽架的外形尺寸见图9及表8。
表8 槽架外形尺寸（mm）型号规格XZ150XZ200XZ250XZ315XZ400XZ500XZ630XZ800A8080100100120120140140L630680730895980108012301420图9（8）端盖板：端盖板外形尺寸见图10及表9表9 端盖板外形尺寸（mm）型号规格XZ150XZ200XZ250XZ315XZ400XZ500XZ630XZ800A336366386426466536631761B230280330395480580718920δ88888888重量（kg）4.856.44810.5714.0510.3428.4539.19 图10（9）出料溜管：出料溜管的外形尺寸见图11及表10 表10 出料溜管外形尺寸（mm）型号规格AC、HBDEFGJnn2efΦdXZ1502362001502301001501523362209598Φ10XZ200266250200280100180182336220120113Φ10XZ250286250250330100200202386220145123Φ10XZ3153363003153959025025042632011898.5Φ12XZ4003863504004808030030046642011086.5Φ12XZ50046135050058022737537553652010884.2Φ16XZ630556400630730265450468631520138103.2Φ16XZ800686500800920320560598761520152129.2Φ18图11（10）进料溜管：进料溜管的外形尺寸见图12及表11。
表11 进料溜管外形尺寸（mm）型号规格ALCHMXZ15011016080708XZ2001502001008010XZ2502002601308010XZ31526532016012012XZ40035040020014012XZ50040050025015016XZ63050060030020016XZ80065070035028020图12五、安装阐明1、按照斜槽安装总装图中的尺寸将槽架放在基本上垫好，再将斜槽的下壳体服贴地安放在槽架上，解决好法兰密封，拧紧联结螺栓，找正槽体中心线，将槽架与下入料口等非原则件，焊在有关斜槽的壳体上（焊接前的开孔应避免槽体变形）；放置和拉紧透气层，安装上壳体和有关零部件风机的安装同步进行2、应严格保证斜度，以上、下槽体联结法兰为基准面，允差1/1000（积累误差应沿加大斜度方向）3、槽体横向不平度允差为宽度的1/5004、纺织品透气层应保存在干净干燥处，安装时，切勿粘油水下料时，透气层长度比斜度长0.5m，宽度比壳体法兰宽1.5cm，纵向拉紧后再安装上壳体此时，横向亦竭力拉紧，遇有弯槽和三通、四通槽时，为了保持透气性均匀，层间接头要交错开，对接缝拼严。
安装时，先将接头处上壳体装好，然后拉紧各端部5、斜槽零部件的安装，规定严密，不准漏风漏灰设计考虑用简朴易行的石棉绳密封现场亦可根据具体状况采用石棉绳加铅油、毛毯垫、橡胶条等措施6、对检修门、三通槽、四通槽、窥视窗、截气阀等部件应进行检查、调节，使其操作时灵活关闭时严密，其中截气阀的橡胶闸板与透气层接触的地方要反复整形，力求吻合六、操作注意事项1、喂料力求均匀，及时清除透气层中沉积的杂质2、开车时，先开风机，停车时先停止进料长时间停车时，应将透气层上的物料清除干净3、尽量地保证斜槽吸入干燥清洁的空气，这对保证斜槽长期安全运转是重要的，应及时打扫风机进风口过滤器4、常常注意三通槽、四通槽的闸板与否关闭严密5、新安装的斜槽使用一段时间后应对其进行全面检查6、如进料口处透气层磨损严重或有进料不畅通现象，应合适调节进料溜管的位置和大小7、透气层使用一段时间后，如过于松驰，应重新拉紧，如有损坏可进行局部修补或更换8、在斜槽使用中，如因某些因素透气层下凹过甚，影响正常输送物料时，可在透气层下面托一层Φ1mm×10mm×10mm的钢丝网此时注意上下壳体法兰的密封9、合适的透气层材质，良好的使用状态对斜槽长期安全转有极其重要的意义。
可提供作透气层的材质是多样的，如某些化学纤维品结实耐磨，玻璃纤维织物光滑耐温等各有特点选择合适的材质是必要的10、注意维护斜槽的排风收尘装置，便于气化物料的空气畅通地排出，否则，上槽压力增高，会使输送量急剧减少甚至整个斜槽堵塞11、为了科学地操作和维护斜槽，除了常常地保持窥视窗的良好状态外，顾客可以根据自己的具体状况在斜槽头、尾部（超过50米斜槽中间也要加设）的上、下壳体上设立U型压力计（见图13），这样可以及时精确地掌握斜槽内的风压；料面的变化，可事先避免堵槽事故的发生12、当有下述状况时，应注意加强对斜槽的管理：（1）输送未经松散的物料，吸潮的物料，结块夹渣的物料，纯熟料水泥，特种水泥等不易流动的物料2）输送出磨水泥，入选粉机前的物料等透气层容易磨损13、当斜槽正常操作后，应逐渐摸索使用风机控气阀，以减少电耗及排风装置的承当。
