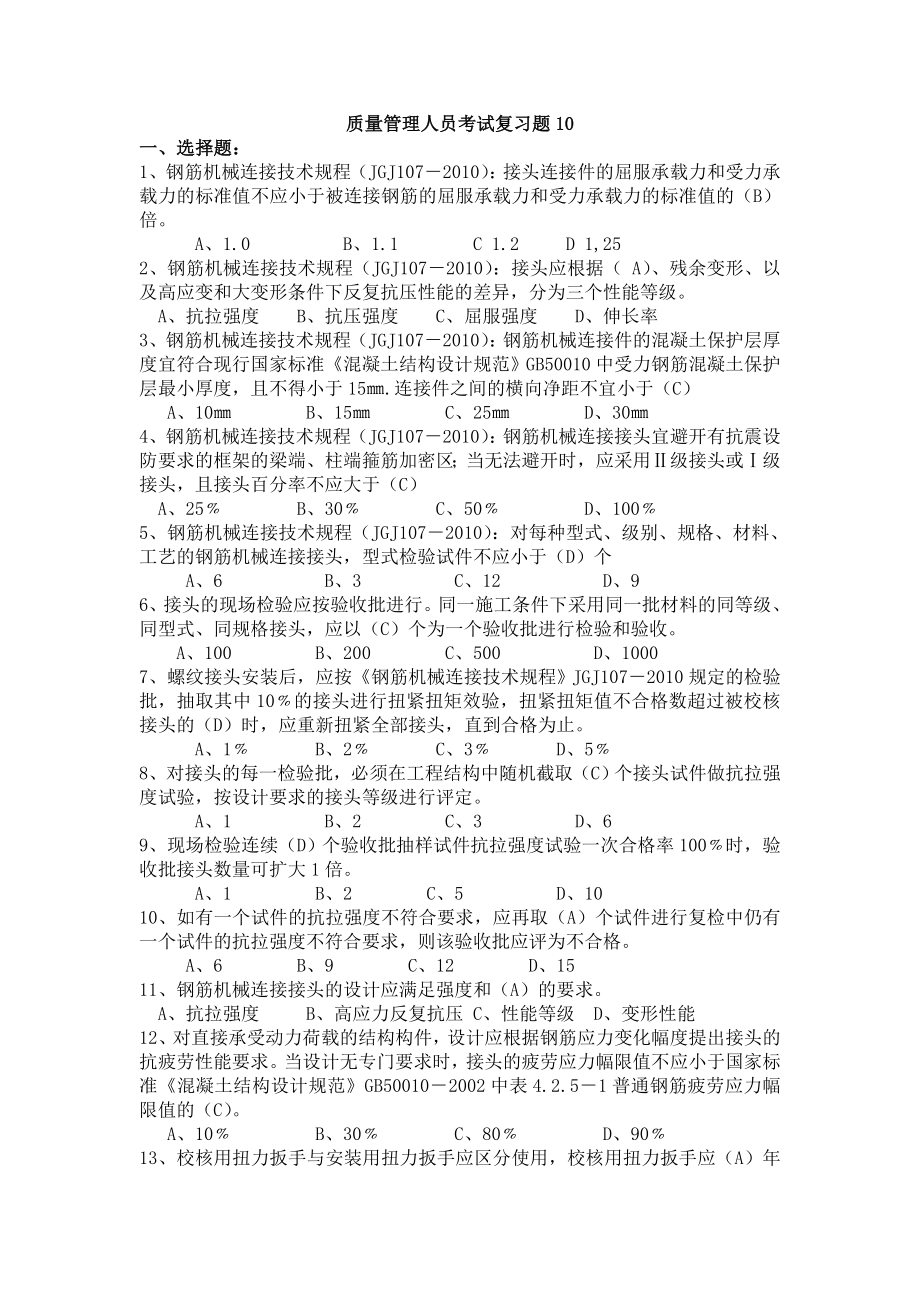

质量管理人员考试复习题10一、选择题：1、钢筋机械连接技术规程（JGJ107－2010）：接头连接件的屈服承载力和受力承载力的标准值不应小于被连接钢筋的屈服承载力和受力承载力的标准值的（B）倍A、1.0 B、1.1 C 1.2 D 1,25 2、钢筋机械连接技术规程（JGJ107－2010）：接头应根据（ A）、残余变形、以及高应变和大变形条件下反复抗压性能的差异，分为三个性能等级A、抗拉强度 B、抗压强度 C、屈服强度 D、伸长率3、钢筋机械连接技术规程（JGJ107－2010）：钢筋机械连接件的混凝土保护层厚度宜符合现行国家标准《混凝土结构设计规范》GB50010中受力钢筋混凝土保护层最小厚度，且不得小于15㎜.连接件之间的横向净距不宜小于（C）A、10㎜ B、15㎜ C、25㎜ D、30㎜4、钢筋机械连接技术规程（JGJ107－2010）：钢筋机械连接接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区；当无法避开时，应采用Ⅱ级接头或Ⅰ级接头，且接头百分率不应大于（C）A、25﹪ B、30﹪ C、50﹪ D、100﹪5、钢筋机械连接技术规程（JGJ107－2010）：对每种型式、级别、规格、材料、工艺的钢筋机械连接接头，型式检验试件不应小于（D）个A、6 B、3 C、12 D、96、接头的现场检验应按验收批进行。
同一施工条件下采用同一批材料的同等级、同型式、同规格接头，应以（C）个为一个验收批进行检验和验收A、100 B、200 C、500 D、10007、螺纹接头安装后，应按《钢筋机械连接技术规程》JGJ107－2010规定的检验批，抽取其中10﹪的接头进行扭紧扭矩效验，扭紧扭矩值不合格数超过被校核接头的（D）时，应重新扭紧全部接头，直到合格为止A、1﹪ B、2﹪ C、3﹪ D、5﹪8、对接头的每一检验批，必须在工程结构中随机截取（C）个接头试件做抗拉强度试验，按设计要求的接头等级进行评定A、1 B、2 C、3 D、69、现场检验连续（D）个验收批抽样试件抗拉强度试验一次合格率100﹪时，验收批接头数量可扩大1倍A、1 B、2 C、5 D、1010、如有一个试件的抗拉强度不符合要求，应再取（A）个试件进行复检中仍有一个试件的抗拉强度不符合要求，则该验收批应评为不合格A、6 B、9 C、12 D、1511、钢筋机械连接接头的设计应满足强度和（A）的要求。
A、抗拉强度 B、高应力反复抗压 C、性能等级 D、变形性能12、对直接承受动力荷载的结构构件，设计应根据钢筋应力变化幅度提出接头的抗疲劳性能要求当设计无专门要求时，接头的疲劳应力幅限值不应小于国家标准《混凝土结构设计规范》GB50010－2002中表4.2.5－1普通钢筋疲劳应力幅限值的（C）A、10﹪ B、30﹪ C、80﹪ D、90﹪13、校核用扭力扳手与安装用扭力扳手应区分使用，校核用扭力扳手应（A）年应校核1次，准确度级别应选用5级A、1 B、2 C、0.5 D、314、结构构件中纵向受力钢筋的接头宜相互错开，钢筋机械连接的连接区段长度应按（C）计算,且不应小于500mmA、15d B、25 C、35d D、30d15、机械连接接头抗拉强度等于被连接钢筋的实际拉断强度或不小于1.10倍钢筋抗拉强度标准值，残余变形小并具有高延性及反复拉压性能为（A）级接头A、Ⅰ B、Ⅱ C、Ⅲ D、Ⅳ16、氧气的质量应符合国家标准《工业用氧》GB∕T3863的规定，其纯度应大于或等于（A）。
A、99.5% B、98.5% C、97.5% D、96.5%17、乙炔的质量应符合现行国家标准《溶解乙炔》GB6819的规定，其纯度应大于或等于（A）A、98.0% B、97.0% C、96.5% D、95.5%18、当环境温度低于（D）℃时，不宜进行各种焊接A、－5 B、－10 C、－15 D、－2019、在现场进行闪光对焊或电弧焊，当超过(D)级风力时，应采取挡风措施进行气压焊，当超过三级风力时，应采取挡风措施A、一 B、二 C、三 D、四20、当两根钢筋直径不同时，焊接骨架较小钢筋直径小于或等于（A）㎜时，大、小钢筋直径之比不宜大于3A、10 B、12 C、14 D、16 21、焊点的压入深度应为较小钢筋直径的（D）A、15%～22% B、16%～23% C、17%～24% D、18%～25%22、帮条焊接头或搭接焊接头的焊缝厚度不应小于主筋直径的(C)倍；焊缝宽度不应小于主筋直径的0.8倍。
A、0.1 B 、0.2 C、0.3 D、0.523、防水混泥土的环境温度不得高于(D)℃A、50 B、60 C、70 D、8024、防水混凝土中各类材料的总碱量（Na²O当量）不得大于(A )㎏∕m³，氯离子含量不应超过胶凝材料总量的()%A、3，0.03 B、6，0.06 C、3，0.06 D、6，0.0325、防水混凝土应分层连续浇筑，分层厚度不得大于（C）㎜A、300 B、200 C、500 D、40026、穿墙管与内墙角、凹凸部位的距离应大于(B)㎜A、200 B、250 C、300 D、35027、防水混泥土抗渗性随着温度升高而（A）A、下降 B、上升 C、不变化 28、防水混泥土的石子粒径不宜过大，以不超过(B)㎜为宜A、20 B、25 C、30 D、4029、目前，国内应用较多的遇水膨胀止水条（胶）产品，其膨胀率大多在(B)%左右。
A、100 B、200 C、300 D、15030、大体积防水混凝土施工时，入模温度不应大于（A ）℃；冬期施工时，混凝土入模温度不应低于（）℃A、30，5 B、25，5 C、20，10 D、25，1031、暗挖隧道内，防水板之间采用爬焊机热熔焊接双焊缝的搭接形式，搭接宽度为（B）mmA、80mm B、100mm C、70mm D、50mm 32、 暗挖隧道内，防水板之间采用爬焊机热熔焊接双焊缝的搭接形式，每条焊缝的有效宽度为（15mm）33、喷射混凝土回弹率边墙不大于 A ，拱部不大于 A、15%～25% B、15%～20% C、20%～25% D、20%～15%34、电渣压力焊接接头四周焊包凸出钢筋表面的高度不得小于（A）mmA、4mm B、3mm C、5mm D、2mm 二、填空题1、施工现场质量管理应有相应的施工技术标准、 健全质量管理体系 、施工质量检验制度和综合施工质量水平评定考核制度。
2、各工序应按施工技术标准进行质量控制，应在每道工序的施工进行中和完成后，及时进行 自检、交接检、专检并形成记录 3、根据钢筋工程检验批质量验收，结构受力钢筋间距允许偏差为 ±10 mm，排距允许偏差为5mm4、根据钢筋工程检验批质量验收，绑扎箍筋、横向钢筋间距允许偏差为 ±20 mm5、从事钢筋焊接施工的焊工必须持有钢筋焊工 合格证 ，才能按照合格证规定的范围上岗操作6、帮条焊接头或搭接焊接头的焊缝厚度不应小于主筋直径的 0.3 倍；焊缝宽度不应小于主筋直径的0.8倍7、凡施焊的各种钢筋、钢板均应有质量证明书；焊条、焊丝应有质量合格证明 8、焊后未冷却接头若碰到冰雪，易产生 淬硬组织 ，应该防止9、结构构件中纵向受力钢筋的接头宜相互错开，钢筋机械连接的连接区段长度应按35d计算,且不应小于 500 mm10、钢筋机械连接接头现场加工，钢筋端部应采用 砂轮机 切割，保证端部切平11、钢筋接头的设计应满足 强度 及 变形性能 的要求12、钢筋接头连接件受拉承载力的标准值不应小于被连接钢筋受拉承载力标准值的 1.1倍。
13、钢筋混凝土结构直螺纹接头，安装时接头螺纹须外露 一 丝14、分项工程的质量验收应在所含 检验批 验收合格的基础上，进行质量验收记录检查15、涉及结构安全的试块、试件以及有关材料，规定进行 取样 检测16、检验批的合格质量主要取决于对 主控项目和一般项目 的检验结果17、中埋式止水带固定在钢筋上的间距不大于 40 cm18、防水卷材搭接宽度的允许偏差为 -10 mm19、中埋式止水带固定在钢筋上的间距不大于 40 cm ，固定应牢固可靠，避免浇筑和振捣混凝土时止水带变形移位影响防水效果，振捣时振捣棒触及止水带20、防水混凝土终凝后应立即进行养护，养护时间不得少于 14 d21、卷材与基面、卷材与卷材间的粘接应紧密、牢固；铺贴完成的卷材应平整顺直，搭接尺寸应准确，不得产生 扭曲和褶皱 22、喷射混凝土施工应采用卵石或碎石，粒径不宜大于 15 mm23、喷射混凝土施工使用碱性速凝剂时不得使用含有 二氧化硅 的石材24、喷射混凝土施工环境温度不应小于 5 ℃。
25、格栅钢筋安装允许偏差均为 ±30mm、纵向±50mm、高程±30 mm，垂直度为 5% 26、根据钢筋加工检验批质量验收记录，箍筋内净尺寸允许偏差为 ± 5 mm27、混凝土强度达到 1.2 Mpa 之前，不得在其上踩踏或安装模板及支架28、混凝土灌注桩钢筋笼主筋间距允许误差为 ±10 mm，箍筋间距允许误差为 ± 20 mm29、防水混凝土结构厚度不小于250mm，允许偏差为 +15 、 - 10 mm30、防水混凝土结构表面裂缝宽度不应大于 0.2 mm，并不得贯通31、背贴式止水带与防水板之间应不透水焊接，焊接完毕后采用捡漏器进行充气检测，充气压力为 0.25 MPa32、电渣压力焊适用于柱、墙、构筑物等现浇混凝土结构中的 竖向受力钢筋 连接；不得在竖向焊接后横置与梁、板等构件中作 水平钢筋 使用三、判断题1、钢筋混凝土结构构件中纵向受力钢筋的接头宜避开有抗震设防要求的框架梁端、柱端箍筋加密区√）2、钢筋混凝土结构，钢筋机械连接接头现场加工，钢筋端部应切平或鐓平后加工螺纹√）3、钢筋混凝土结构，钢筋直螺纹接头，现场截取抽样试件后，原来接头位置的钢筋可采用同等规格的钢筋进行搭接连接，或采用焊接补接。
√）（或采用焊接及机械连接方法补接）4、钢筋直螺纹连接接头的现场检验应按验收批进行，对接头的每一验收批，必须在工程结构中随机截取3个接头试件做抗拉强度试验√）5、施工过程中，检验批的验收应由项目技术负责人组织×）（所有检验批和分项工程均应由监理工程师或建设单位项目技术负责人组织验收）6、对结构构件的受力性能或安装使用性能有决定性影响的缺陷属于一般缺陷×）7、喷射混凝土施工优先采用硅酸盐水泥，水泥强度等级不小于32.5MPa√）8、防水混凝土应分层连续浇筑，分层厚度不得大于300㎜×）（分层厚度不得大于500㎜）9、由于防水混泥土的用量相对较高，使用粉细砂更易产生裂缝，因此应优先选用中砂√）10、防水混泥土施工时，应对骨料含泥量应严格控制√）11、钢筋焊接接头或焊接制品（焊接骨架、焊接网）应按检验批进行质量检验与验收检验批的划分应符合有关规定质量检验与验收应包括外观质量检查和力学性能检验，并划分为主控项目和一般项目两类√）12、箍筋弯钩的弯折角度，一般结构部小于90°，对有抗震等级要求的结构必须为135°√）13、卷材搭接缝必须粘结牢固，不得出现空鼓、翘边√）14、变形缝部位的混凝土应进行充分的振捣，保证止水带与混凝土之间咬合密实。
钢边橡胶止水带应定位准确，止水带纵向轴线不必与变形缝对齐×）（要求对齐）15、混凝土灌注桩质量验收，孔深允许偏差为±300mm×）（+300mm只深不浅）16、现场钢筋应分类存放，钢筋标识标牌必须齐全准确；并应采取防止锈蚀的措施√）17、根据沈阳地铁钢筋管理办法，钢筋进场时，钢筋外观质量应平直、不得有表面裂纹、结疤、折叠、凸块、凹坑、夹渣及锈蚀等现象，如出现上述现象可卸车待检处理×）18、根据沈阳地铁钢筋管理办法，钢筋存放场地应进行硬化，并加垫方木或混凝土梁等对钢筋进场支垫√）19、根据钢筋管理办法采用直螺纹连接的钢筋，丝头加工完毕经验收合格后，应立即套上保护套或拧上套筒，防止装卸时损伤√）20、钢筋机械直螺纹连接时，钢筋应全部拧入套筒内判定为合格×）21、钢边橡胶止水带除对接外，其它接头部位（T字型、十字型等）接头均采用工厂接头，不允许在现场焊接此类接头√）22、带肋钢筋进行闪光对焊、电弧焊、电渣压力焊和气压焊时，宜将纵肋对纵肋安放和焊接√）四简答题：1、 直螺纹钢筋接头的加工、安装质量控制要点有哪些？答：加工:1钢筋端部应切平或墩平后加工螺纹；2墩粗头不得有与钢筋轴线相垂直的横向裂纹；3钢筋丝头长度应满足企业标准中产品设计要求，公差为0-2.0p（p为螺距）；4钢筋丝头宜满足6f级精度要求，应用专用直螺纹量规检验，通规能顺利旋入并达到要求的拧入长度，止规旋入不得超过3p。
抽检数量10％，检验合格率不应小于95％安装质量：1安装接头时可用管钳扳手拧紧，应使钢筋丝头在套筒中央位置相互拧紧标准型接头安装后的外露螺纹不宜超过2p2安装后应用扭力扳手拧紧扭矩，拧紧扭矩值应符合下图规定钢筋直径mm≤1618-2022-2528-3236-40拧紧扭矩N.m1002002603203603校核用扭力扳手的准确度级别可选用10级2、 焊接制品焊点过烧原因？答：a熔接条件四大因素没有在定值内1电极端面直径2电流值3通电时间4加压力b电极头同心度不足，导致打点时接触面积不足3、 钢筋焊接过程中钢筋表面烧伤原因？答：(1)电流过大和通电时间过长 (2)钢筋表面已锈蚀，局部导电不良，造成多次重焊 (3)电极表面不平，上下电极不对中或电极漏水滴在焊接区，造成焊点过烧现象 (4)焊工操作时精神不集中或操作技术不熟练，造成焊点二次重焊 (5)继电器接触失灵4、设置变形缝的目的？答：为了防止因气温变化，不均匀沉降以及地震等因素造成对建筑物的使用和安全影响，设计时预先在变形敏感部位，将建筑物断开，分成若干个相对独立的单元，且预留的缝隙能保证建筑物有足够变形空间5、变形缝处的混凝土局部加厚的原因？答：因为变形缝处是防水的薄弱环节，特别是采用中埋式止水带时，止水带将此处的混凝土分为两部分，如果混凝土断面厚度过小，施工时不易振捣密实，会对变形缝处的混凝土抵抗地下水渗漏造成不利影响；同时会影响变形缝部位结构的整体强度和局部强度。
6、为什么严禁往混凝土中加水？答：混凝土按强度来讲，有不同的强度等级，影响混凝土强度的最主要因素就是水胶比（水和胶凝材料的比值），水胶比越大，强度越低，而施工现场的混凝土胶凝材料不会变了，如果随便加水，水胶（灰）比就会变大，强度就会变低，极容易造成混凝土强度达不到设计所要求的强度等级7、大体积防水混凝土施工时，应采取哪些措施保证混凝土的质量达到规范标准？答：a在设计许可的情况下，掺粉煤灰混凝土设计强度等级的龄期宜为60d或90db宜选用水化热低和凝结时间长的水泥c宜掺入减水剂、缓凝剂等外加剂和粉煤灰、磨细矿渣粉等掺合料d炎热夏季施工时，应采取降低原材料温度、减少混凝土运输时吸收外界热量等降温措施，入模温度不应大于30℃e混凝土内部预埋管道，宜进行水冷散热f应采取保温保湿养护，混凝土中心温度与表面温度的差值不应大于25℃，表面温度与大气温度的差值不应大于20℃，温度梯度不得大于3℃/d,养护时间不应少于14d8、 暗挖初期支护格栅钢架制作、安装质量控制要点有哪些？加工制作：a拱架（包括顶拱和墙拱架）应圆顺，直墙架应直顺，允许偏差为：拱架矢高及弧长0-＋20mm，墙架长度-20mm-+20mm，拱、墙架横断面尺寸（高、宽）0-+10mm。
b钢筋格栅组装后应在同一平面内，允许偏差为：高度±30mm，宽度±20mm，扭曲度20mm安装质量：A基面应坚实并清理干净，必要时应进行预加固B钢筋格栅应垂直线路中线，允许偏差为：横向±30mm，纵向±50mm，高程±30mm，垂直度5‰C钢筋格栅与壁面应楔紧，每片钢筋格栅节点及相邻格栅纵向必须分别连接牢固9、沈阳地铁施工现场钢筋存放有哪些要求？答：应按照现场平面布置图确定的位置对钢筋存放场地进行硬化，并加垫方木或预制混凝土梁等对钢筋进行支垫进入现场的钢筋应堆码整齐，摆放有序，并挂置定型标识牌（标识牌内容：产品名称、规格、型号、检验状态和产地等）；挂牌挂置要牢固，方向一致，高度相同，不得混放进场钢筋应按不同厂家，不同牌号、不同规格、不同进场时间堆放，并标明检测状态，以便于使用、检查和发现钢筋质量问题时的处理钢筋存放场地应备有充足的覆盖材料，并注意收听天气预报，一旦有雨雪天气，应提前对钢筋进行覆盖10、 钢筋电弧焊包括帮条焊、搭接焊、坡口焊、窄间隙焊和熔槽帮条焊5种接头形式焊接时，应符合哪些要求？答：a应根据钢筋牌号、直径、接头形式和焊接位置，选择焊接材料，确定焊接工艺和焊接参数；B焊接时，引弧应在垫板、帮条或形成焊缝的部位进行，不得烧伤主筋；C焊接地线与钢筋应接触良好；D焊接过程中应及时清渣，焊缝表面应光滑，焊缝余高应平缓过渡，弧坑应填满。
11、 电渣压力焊工艺过程应符合哪些要求？答：1 焊接夹具的上下钳口应夹紧于上、下钢筋上；钢筋一经夹紧，不得晃动；且两钢筋应同心2 引弧可采用直接引弧法，或铁丝臼（焊条芯）引弧法；3 引燃电弧后，应先进行电弧过程，然后，加快上钢筋下送速度，使钢筋端面与液态渣池接触，转变为电渣过程，最后在断电的同时，迅速下压上钢筋，挤出熔化金属和熔渣；4 接头焊毕，应稍作停歇，方可口收焊剂和卸下焊接夹具；敲去渣壳后，四周焊包凸出钢筋表面的高度，当钢筋直径为25mm及以下时不得小于4mm；当钢筋直径为28mm及以上时不得小于6mm12、 电渣压力焊接头外观检查结果，应符合哪些要求：答：a四周焊包凸出钢筋表面的高度，当钢筋直径为25mm及以下时不得小于4mm；当钢筋直径为28mm及以上时不得小于6mmb钢筋与电极接触处，应无烧伤缺陷；c接头处的弯折角度不得大于2度；d接头处的轴线偏移不得大于1mm13、 如何做好工程质量控制？自己发挥（一）制定明确的质量目标，加强学习、培训工作，提高全员质量意识牢固树立“质量第一，质量责任重如泰山”的责任意识，正确处理好质量与工期、质量与效益之间的关系，将质量措施落实到工程施工的全过程中。
我们确立质量目标是：创优质工程，创样板工程，各项实验、检测结果合格，单位工程一次检查合格率达成100%，优良率95%以上为了达到这一目标，我们在队伍进场以后，加强理论学习和现场培训工作认真进行质量教育，对于质量要求和标准，做到人人明白，个个清楚，领导把关，自觉遵守完善质量奖惩制度以提高全员创优的积极性和工作质量二）建立严密的质量保证体系，从组织上确保质量计划目标实现实施从预防为主的全过程，做到凡是有人负责，凡事有章可循，凡事有据可查，凡事有人监督要说到做到写到三）建立严格的质量管理制度，从管理上确保质量措施的落实。
