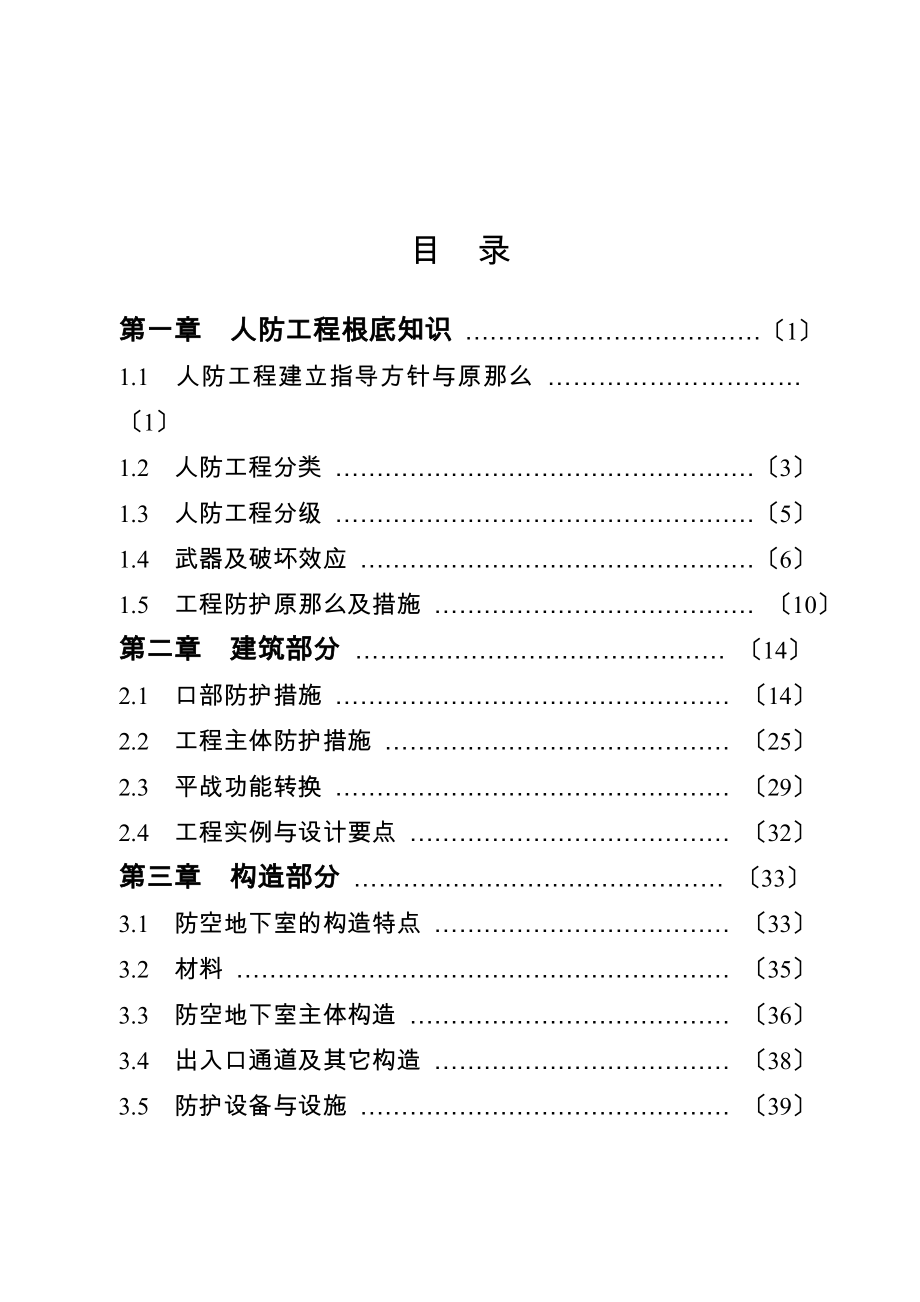

目 录第一章 人防工程根底知识 ………………………………〔1〕1.1 人防工程建立指导方针与原那么 …………………………〔1〕1.2 人防工程分类 ……………………………………………〔3〕1.3 人防工程分级 ……………………………………………〔5〕1.4 武器及破坏效应 …………………………………………〔6〕1.5 工程防护原那么及措施 ………………………………… 〔10〕第二章 建筑部分 ……………………………………… 〔14〕2.1 口部防护措施 ………………………………………… 〔14〕2.2 工程主体防护措施 …………………………………… 〔25〕2.3 平战功能转换 ………………………………………… 〔29〕2.4 工程实例与设计要点 ………………………………… 〔32〕第三章 构造部分 ……………………………………… 〔33〕3.1 防空地下室的构造特点 ……………………………… 〔33〕3.2 材料 …………………………………………………… 〔35〕3.3 防空地下室主体构造 ………………………………… 〔36〕3.4 出入口通道及其它构造 ……………………………… 〔38〕3.5 防护设备与设施 ……………………………………… 〔39〕3.6 构造要求 ……………………………………………… 〔40〕3.7 施工要求 ……………………………………………… 〔41〕3.8 防护功能平战转换措施 ……………………………… 〔42〕第四章 通风空调部分 ………………………………… 〔44〕4.1 通风空调监理的法规根据 …………………………… 〔44〕4.2 通风空调监理中应注意的几个问题 ………………… 〔44〕第五章 给排水部分………………………………………〔52〕5.1 生化武器对给排水系统的防护要求 ………………… 〔52〕5.2 普通闸板阀抗冲击波性能试验 ……………………… 〔53〕5.3 防爆地漏的构造及原理 ……………………………… 〔54〕5.4 道穿墙的防护闭措施及原理 …………………… 〔56〕5.5 给水排水材的选择及施工要求 …………………… 〔58〕第六章 电气部分 ……………………………………… 〔60〕6.1 人防工程供电系统特点 ……………………………… 〔60〕6.2 电源 …………………………………………………… 〔60〕6.3 配电 …………………………………………………… 〔〕6.4 线路及线路敷设 ……………………………………… 〔65〕6.5 照明 …………………………………………………… 〔66〕6.6 接地 …………………………………………………… 〔68〕6.7 柴油电站 ……………………………………………… 〔70〕6.8 通信 …………………………………………………… 〔72〕第七章 基坑支护 …………………………………………〔73〕7.1 基坑工程的开展与现状 ……………………………… 〔73〕7.2 基坑支护构造设计 …………………………………… 〔73〕7.3 基坑支护施工与监理要点 …………………………… 〔74〕7.4 深基坑工程监测 ……………………………………… 〔81〕第八章 资料搜集与归档 ……………………………… 〔86〕8.1 人防工程归档范围 ……………………………… 〔86〕8.2 人防工程资料的搜集、整理与归档 ………………〔93〕8.3 人民防空工程质量检验评定MJ01- ……… 〔95〕第九章 造价理 ………………………………………〔115〕9.1 人防工程造价概 ……………………………………〔115〕9.2 人防工程定额原理 ……………………………………〔124〕9.3 人防工程施工阶段造价控制 …………………………〔126〕9.4 工程量计价方式在人防工程中的应用 …………〔131〕第一章 人防工程根底知识人民防空〔civil air defense〕是国防建立的重要组成部分是指根据国防需要发动和组织采取防护措施防范和减轻空袭灾害简称“人防〞。
而人民防空工程〔以下简称人防工程〕是战时掩蔽人员、物资保护人民生命和财产平安的重要场所是施行人民防空最重要的物质根底1.1 人防工程建立指导方针与原那么?人民防空法?明确规定：“人民防空实行长准备、重点建立、平战结合的方针贯彻与经济建立协调开展、与城建立相结合的原那么〞这一方针与原那么是统揽人民防空建立事业详细组织与施行人民防空建立的根本根据和行动指南长准备就是在和平时居安思危有方案、有步骤地施行人民防空建立；重点建立就是在效劳经济建立大的前提下区分轻重缓急有重点、有层次地施行人民防空建立；平战结合就是人民防空建立要在平时和战时发挥作用实现战备效益、社会效益、经济效益的统一新中国成立50多年来、、始终把正确确定人民防空建立的任务、方针与原那么作为对全国人民防空建立事业施行宏观指导的首要问题适时根据平安环境、战争形态的开展变化和国民经济开展的客观实际从战略和战略的高度科学、正确地确立我国人民防空建立的任务、方针与原那么特别是改革以来和地方各级人民着眼高技术条件下部分战争和经济的特点与规律把人民防空建立纳入经济建立和社会开展及城建立总体规划从过去依靠应急战备搞人民防空建立转变到有方案、有重点地与经济建立和城建立协调开展的轨道人民防空建立事业获得了新的成就。
我国人民防空建立的理说明正确确定和全面贯彻落实人民防空建立的任务、方针与原那么对于改革与开展人民防空建立事业具有极其重要的现实指导意义 人防工程是战时有效保护城居民的重要设施同时对开发利用城地下空间促进城建立和经济开展增强城的综合防护才能都具有重要作用人防工程建立也是城建立的一个非常重要的组成部分因此人防工程建立必须“贯彻与经济建立协调开展、与城建立相结合的原那么〞为充分发挥人防工程的战备效益、社会效益和经济效益在人防工程建立中必须贯彻“长准备、重点建立、平战结合〞的方针并应坚持人防建立与经济建立协调开展、与城建立相结合的原那么；在平面布置、构造选型、通风防潮、采光照明和给水、排水等各方面要兼顾战时和平时的需要在设计中采取相应的有效措施1.2 人防工程分类按工程构筑方式分类按工程的构筑方式人防工程主要分为明挖工程与暗挖工程明挖工程是指工程上部自然防护层在施工中被扰动的工程它受地质条件影响小使用方便作业面大土方量大与地面建筑及地下线的关系较为亲主要适用于抗力要求不高或不宜暗挖使用的条件下使用明挖工程中按上部有无地面建筑又可分为单建式和附建式工程上部无大型或固定地面建筑物的称为单建式工程；上部有地面建筑的称为附建工程也称为防空地下室。
暗挖工程是指上部自然防护层在施工中未被扰动的工程施工中受地面建筑及地下线的影响小工程的抗力随防护层厚度的增加有不同程度的进步构造断面尺寸因有岩土起承载作用而可减小但施工受地质条件影响较大暗挖工程按照是否在山体或平原地区的修建方式由可分为地道式和坑道式工程如图1-1所示按战时使用功能分类按战时的使用功能人防工程可分为：指挥通信工程、医疗救护工程、防空专业队工程、人员掩蔽工程和配套工程五大类· 指挥通信工程：即各级人防指挥所人防指挥所是保障图 1-1 按工程构筑方式分类的主要人防工程人防指挥战时可以不连续工作的人防工程· 医疗救护工程：医疗救护工程是战时为抢救伤员而修建的医疗救护设施医疗救护工程根据作用和规模的不同可分为三等：一等为中心医院二等为急救医院三等为救护站· 防空专业队工程：防空专业队工程是战时为保障各类专业队掩蔽和执行勤务而修建的人防工程根据?人民防空法?的规定防空专业队伍包括抢险抢修、医疗救护、消防、治安、防化防疫、通信、运输七种其主要任务是：战时担负抢险抢修、医疗救护、防火灭火、防疫灭菌、消和消除沾染、保障通信联络、抢救人员和抢运物资、维护社会治安等任务平时协助防汛、防震等部门担负抢险救灾任务。
· 人员掩蔽工程：人员掩蔽工程是战时主要用于保障人员掩蔽的人防工程根据使用对象的不同人员掩蔽工程分为两等一等人员掩蔽所指战时坚持工作的、城生活重要保障部门〔电信、供电、供气、供水、食品等〕、重要厂矿企业和其它战时有人员进出要求的人员掩蔽工程；二等人员掩蔽所指战时留城的普通居民掩蔽工程· 配套工程：配套工程是战时用于协调防空作业的保障性人防工程主要包括：区域电站、区域供水站、人防物资库、人防汽车库、食品站、消费车间、疏散干〔通〕道、警报站、核生化监测中心等工程按防护特性分类按防护特性人防工程分为甲类与乙类工程甲类人防工程是指战时能抵御预定的核武器、常规武器和生化武器袭击的工程；乙类人防工程是指战时能抵御预定的常规武器和生化武器袭击的工程甲、乙两类人防工程均应考虑防常规武器和生化武器其主要区别在于甲类人防工程设计应考虑防核武器乙类工程不考虑防核武器在甲、乙两类人防工程设计中主要在防早核辐射、口部设置和抗力要求等相关方面有所不同至于工程是按甲类还是乙类设计主要由人防主部门根据的有关规定结合该地区的详细情况确定1.3 人防工程分级抗力分级人防工程的抗力等级主要用以反映人防工程可以抵御敌人核袭击以及常规武器破坏才能的强弱其性质与地面建筑的抗震裂度有些类似是一种设防才能的表达。
我国人防工程的抗力等级主要按防核冲击波地面超压以及常规武器破坏作用的大小划分因此人防工程的抗力指标往往是双重的如某防空地下室抗常规武器级别为5级〔简称常5级〕抗核武器级别为6级〔简称核6级〕人防工程的抗力等级与其建筑类型之间有着一定的关系但没有直接关系即人防工程的使用功能与其抗力等级之间虽有某种联络但它们之间并没有一一对应的关系如人员掩蔽工程可以是核5级可以是核6级还可以是核4B级某抗力等级的人防工程对应的防核爆冲击波地面超压值大小以及常规武器破坏的作用是根据制订的?人民防空工程战术技术要求?的规定确定目前常见的面广量大的防空地下室一般为防常规武器抗力级别5级和6级；防核武器抗力级别4级、4B级、5级、6级和6B级防化分级防化分级是以人防工程对化学武器的不同防护和防护要求划分的等级防化等级也反映了对生物武器和放射性沾染等相应武器〔或杀伤破坏因素〕的防护防化等级是根据人防工程的使用功能确定的防化等级与其抗力等级没有直接关系现行?人民防空地下室设计?〔GB50038-〕包括了除甲级防化以外的各防化等级有关防护和防护要求1.4 武器及破坏效应近几十年用于战争的武器根本上有三大类：即核武器、常规武器和生物化学武器。
在工程防护上对这三类武器的防护措施通常称为“三防〞由于武器的开展以及作战方式的改变武器的款式和袭击方式也发生了宏大的改变对于人防工程在理解工程防护原那么和工程防护措施之前应首先理解各类武器的特点及其破坏效应有的放矢地采取相应的防护措施核武器核武器包括原〔重核裂变〕、氢弹〔轻核聚变〕以及中〔强核辐射武器早核辐射中的中子作用非常突出原理类似氢弹〕前两种一般作为战略武器可造成大规模的杀伤和破坏；后者那么根本上属于战术核武器作用集中主要为了杀伤人员对工程和武器装备的破坏可以不考虑从发射系统上来看核武器还可以分为核、核航空、核炮弹、核深水、核鱼雷、核地雷等核武器的性和武器威力以“梯恩梯当量〔〕〞来衡量所谓当量是与核能量相当的普通梯恩梯的重量例如“1.5万吨当量〞的核武器其可释放出相当于1.5 万吨的梯恩梯的能量核武器一般会产生五种杀伤破坏因素即热辐射、空气冲击波、早核辐射、核电磁脉冲和放射性沾染等其作用时间并不一样前四种破坏效应都在几十秒内放射性沾染影响时间较长可能持续几天甚至是更长的时间近年来核武器时产生的冲击与震动也日益受到人们的重视不同类型的核武器以及不同类型的方式各种杀伤破坏因素所占能量的比例也不一样。
原中各种杀伤破坏因素在总能量中所占的比图1-2 原空爆时能量分配比例关系如图1-2所示常规武器对人防工程产生破坏的常规武器主要有火炮、飞机投掷的航空〔又可简称〕、以及装有常规弹头的根据破坏效应的不同常规武器可分为爆破弹、穿甲弹、半穿甲弹、燃烧弹型和燃料空气弹等的大小一般按“口径〞分级所谓口径是指的名义重量如250kg、500磅等俄军的航弹以公斤表示例如500kg的爆破弹其实际全重为478kg美军以磅表示例如磅低阻式爆破弹实际重量为1015磅现代战争中使用的其口径都较大一旦命中对构造的部分破坏作用是非常严重的假设考虑防500kg普通爆破弹直接命中其厚度需2.85m左右才能抵抗常规武器的直接命中这对于面广量大的防空地下室工程不可能做到因此大多数防空地下室一般不考虑抗直接命中生化武器战争中用来杀伤人员、家畜毁坏植物的各种有化学物质称为军用剂而装载有剂的炮弹、、弹及其他容器就称为化学武器化学武器的外壳可能与普通炮一样但可通过特殊的标志鉴别战争中可能使用的剂种类很多按照中后人员的不同病症可分为经性、腐败性、全身中性、窒息性、刺激性等剂生物武器也叫细菌武器是一种用生物战剂杀害人、家畜和毁坏植物的武器。
现代战争中的生物武器是生物战剂及其施放装置的总称生物战剂一般是指能使人畜致病的微生物或其他生物制剂或素生物武器的杀伤力是靠分布生物战剂使人员、家畜和农作物致病亡以到达大规模杀伤对方有生力量和扰乱、破坏其前方的目的生物武器是一种战略武器在特定条件下某些生物战剂也可用于战术目的以武器相对重量比拟生物武器造成的伤亡率不亚于核武器城次生灾害各种武器除了直接产生杀伤破坏效应外还会产生次生灾害在城中主要造成的次生灾害有城火灾、房屋倒塌、化学剂等次生灾害也将会对人员产生极大的伤害有时甚至大于武器的直接伤害城火灾是战时在敌人空袭后产生的次生灾害它是指在核或大规模燃烧弹袭击条件下所引发的全城性火灾而不是指城中个别的或部分的建筑物火灾城火灾的形成条件比拟复杂主要与城的形状可燃物的度地面的初始风速等因素有关广岛在遭到核袭击后发生了城火灾而长畸在遭到核袭击后就没有发生城火灾原因是长畸是个条状城说明城形状对火灾形成影响较大城火灾会在地面上形成长时间的高温因此会因地下室温度过高而使室内人员无法生存无法转移最严重的城火灾又称火风暴它可使地下室严重缺氧二次大战时德国的汉堡就因火风暴使躲在地下室的居民因严重缺氧和高温而大量亡。
战争状态下一些储存有有害气体、重气体的厂房也有可能被炸毁从而导致大量的剂泄漏这也会对人防工程中的掩蔽人员带来伤害因此在现行中要求人防工程的修建应远离危险物品厂房及库房1.5 工程防护原那么及措施工程防护原那么人防工程应能防御的武器杀伤破坏因素主要包括：甲类人防工程：能防御预定的核地面冲击涉及相应的热辐射、早核辐射、放射性沾染和核电磁脉冲等也就是说甲类人防工程不仅能防核爆冲击波而且也要防核产生的其它四种杀伤破坏因素；同时应能防御预定的化学武器、生物武器和常规武器的杀伤破坏作用；以及地面建筑物倒塌和城火灾等次生灾害的杀伤破坏作用乙类人防工程：能防御预定的化学武器、生物武器和常规武器的杀伤破坏作用；以及地面建筑物倒塌和城火灾等次生灾害的杀伤破坏作用一般人防工程防护原那么如下：对于核武器的防护只考虑一次作用不考虑核武器的屡次重复作用对于常规武器不考虑抵御直接命中的破坏作用防化等级由其战时功能确定工程防护措施1、对地面冲击波的防护〔包括对地面建筑物倒塌荷载的防护〕人防工程对地面冲击波的防护〔包括对地面建筑物倒塌荷载的防护〕措施包括：· 人防工程的围护构造应具有足够的抗力满足抗核爆动荷载、常规武器整体作用以及建筑物倒塌荷载的强度要求。
· 为了把冲击波阻挡在室外战时出入口应设置防护门或防护闭门· 为了把冲击波阻挡在室外战时通风口应设置防爆波活门、扩散室等削波设施· 为了把冲击波阻挡在室外专供平时使用的出入口、通风口以及其它类型的孔洞应在临战前采取封堵措施2、对化学武器的防护〔包括防生物武器和放射性沾染等〕化学武器、生物武器和放射性沾染虽属三种不同性质的杀伤武器但它们具有共同点即都必须进入室内才能对人员产生杀伤作用因此对这三种杀伤武器〔或因素〕的防护可以采用相近的工程防护措施来处理为使人防工程形成一个完好的闭区以及在室外染情况下能给室内人员提供必要的新风和人员可以进出人防工程条件人防工程应能满足以下要求和必要的防护闭设施：· 人防围护构造要满足闭要求一般情况下工程主体采用钢筋混凝土整浇构造· 战时在隔绝防护时间内为了能给室内人员提供起码的生存条件人防工程主体应具有足够的人员生存空间· 通风系统中设置滤通风设施和相应的闭阀门· 战时主要出入口设置闭门和通风换气设施构成的防通道以及洗消间或简易洗消设施· 战时次要出入口设置闭门和闭通道3、对早核辐射的防护〔包括防热辐射和防城火灾等〕早核辐射、热辐射和城火灾其性质虽然不同但对这三种杀伤因素的防护可以采用相近的工程防护措施。
主要包括：· 围护构造要满足一定的厚度要求必要时在顶板上方进展覆土· 出入口通道设置90°的拐弯并满足一定的通道长度要求4、对常规武器的防护〔包括对地面建筑物倒塌形成堵塞的防护〕对常规武器的防护〔包括对地面建筑物倒塌形成堵塞的防护〕措施主要包括：· 为了降低的命中率进步人防工程的生存概率需要控制主体的规模对于较大的人防工程按照规定在主体内划分防护单元和抗爆单元· 为了尽量进步出入口战时的可靠度每个防护单元的出入口要满足一定的数量〔至少两个〕其中至少设置一个室外出入口同时出入口的位置应要尽量分散配置第二章 建筑部分2.1 口部防护措施人防工程的防护通常分为主体防护和口部防护人防工程处于地下为使之与地面或地面建筑保持必要的联络如人员、设备的进出工程通风换气给排水及内外联络所必须设置的各种线等必须设置一定数量的出入口、通风口、给排水及内外联络的各种线孔口这些孔口统称为工程的口部它既是工程联络的重要途径又是容易暴露和遭受敌方攻击破坏的主要目的同时也是工程防护的最薄弱部位因此口部防护设计是人防工程战时防护的关键环节也是人防工程设计中的重点和难点出入口人防工程出入口按设置位置可分为：室内出入口、室外出入口和连通口三类。
按战时使用功能可分为：主要出入口、次要出入口、备用出入口和设备安装口等其中：· 主要出入口：战时空袭前后能保证人员或车辆不连续地进出且使用较为方便的出入口主要出入口在战时应不易被破坏、不易被堵塞并应设置必要的防护设施以便在各种条件下保障人员、车辆方便地进出因此主要出入口应该选用室外出入口对于人员掩蔽工程为了保障人员在染的情况下可以进出人防工程需要在主要出入口设置防通道和洗消设施等其防通道应该满足换气次数的要求因此防通道的大小受到换气次数的制约为进步防通道的效率其尺度应在满足各种防护设施安装及使用要求的前提下越小越好因此主要出入口并不一定是人防工程中最宽阔的出入口应以满足战时使用要求和防护要求为前提· 次要出入口：主要供平时或战时空袭前使用当空袭使地面建筑遭破坏后可以不再使用的出入口次要出入口可不考虑防堵塞措施因此室内出入口〔如楼梯间〕即可作为次要出入口一个人防工程或一个防护单元可根据需要设一个或者多个次要出入口· 备用出入口：平时一般不使用战时在必要时〔如其它出入口被破坏或被堵塞时〕才被使用的出入口备用出入口应在空袭条件下不易被破坏、不易被堵塞备用出入口一般采用竖井式因此往往与通风竖井结合设置。
1、出入口形式与防护按平面形状出入口分为直通式出入口、单向式出入口和穿廊式出入口如图2-1所示按纵坡度出入口分为程度式出入口、倾斜式出入口和垂直式出入口选择出入口形式的主要原那么是除满足使用条件外主要针对常规武器和核武器冲击波的破坏作用特点增强出入口的防堵塞才能以及减少作用于出入口通道内防护闭门的压力穿廊式出入口 竖井式出入口图2-1 出入口形式 直通式出入口 单向式出入口 2、人防门的设置要求人防门主要由防护门、防护闭门以及闭门组成闭门是出入口的主要防设施为加强工程的闭特性一般情况下防的工程至少要设置两道闭门而第一道闭门也要兼顾工程防冲击波的作用因此一般人防工程的第一道门为具有防冲击波和防双重作用的防护闭门防护闭门和闭门的设置取决于人防工程的类别和出入口的功能其设置应符合表2-1中的数量规定并按由外到内的顺序设置防护闭门、闭门防护闭门应向外开启闭门宜向外开启· 人防门的组成；· 人防门的设置要求；· 人防门的荷载与人防门的选用表2-1 出入口人防门设置数量类 别工 程 类 别医疗救护工程、专业队队员掩蔽工程、一等人员掩蔽工程、消费车间、食品站二等人员掩蔽工程、电站控制室、物资库、区域供水站专业队装备掩蔽部、汽车库、电站发电机房主要口次要口防护闭门1111闭门2110按照防常规武器冲击波人防工程的防护闭门设计压力取值应符合表2-2的规定。
表2-2 乙类人防工程出入口防护闭门的设计压力值〔Mpa〕防常规武器抗力级别常5级常6级室外出入口直通式通道长度≤15〔m〕0.300.15通道长度>15〔m〕0.200.10单向式、穿廊式、竖井式、楼梯式室内出入口按照防核武器冲击波人防工程的防护闭门设计压力取值应符合表2-3的规定表2-3 甲类人防工程出入口防护闭门的设计压力值〔Mpa〕防核武器抗力等级核4级核4B级核5级核6级核6B级室外出入口直通式、单向式0.900.600.300.150.10竖井式、穿廊式、楼梯式0.600.40室内出入口3、闭通道、防通道和洗消设施化学剂、细菌和放射性沾染的性质虽然不同但它们都是通过各种孔口〔包括缝隙〕进入工程来杀伤人员因此工程对它们的防护原理根本是一样的出入口既要保障人员和设备的进出同时又要防止染〔放射性物质等〕空气从中进入工程根据工程、出入口的使用要求以及工程的防化等级应采用闭门〔包括防护闭门〕、闭通道、防通道、洗消间或简易洗消间等防护设施· 闭通道的形成、作用原理及构造要求；· 防通道的构成、作用原理及尺度与构造要求；· 洗消设施的构成、工作原理、尺度与构造要求按照现行人防工程的战时出入口应按表2-4的规定设置闭通道、防通道、洗消间和简易洗消设施。
表2-4 战时出入口的闭通道、防通道和洗消设施工程类别医疗救护工程、专业队掩蔽工程、一等人员掩蔽工程、加工车间、食品站二等人员掩蔽工程、电站控制室物资库、区域供水站主要出入口其他口主要出入口其他口各出入口闭通道－1－11防通道2－1－－洗消间1－－－－简易洗消间－－1－－4、倒塌范围与室外出入口设置在冲击波作用下地面建筑物是否倒塌主要取决于核武器冲击波超压值的大小和建筑物的构造形式在相当于核5级、6级和6B级地面冲击波作用下钢筋混凝土构造或钢构造形式的地面建筑不致造成倒塌但其填充墙体可能会出现部分塌落现象；由于钢筋混凝土构造的延性和整体性即中一两枚常规武器整个建筑物也不会彻底倒塌所以对于核5级、6级和6B级的甲类人防工程倒塌范围值设定为5.0m而地面建筑外墙为剪力墙构造时可不考虑其倒塌影响而对砌体构造形式的地面建筑从平安考虑不是否属抗震型构造均考虑一定的倒塌范围值甲类人防工程设计的倒塌范围取值按表2-5确定表2-5 地面建筑的倒塌范围取值防核武器抗力等级地面建筑构造类型砌体构造钢筋混凝土构造钢构造4、4B建筑高度建筑高度5、6、6B0.5倍建筑高度5.0m甲类人防工程中战时作为主要出入口的室外出入口其通道出地面段〔无顶盖段〕宜布置在地面建筑的倒塌范围以外。
其口部建筑应满足以下要求：· 当室外出入口的通道出地面段设置在地面建筑倒塌范围以外时可根据平时使用要求不设置口部建筑但要设置相应的平安围护设施如图3-8所示；也可根据平时使用需求设置单层的轻型口部建筑轻型口部建筑是指采用轻质薄壁材料建造且容易被冲击波吹散的建筑物· 因受条件限制室外出入口的通道出地面段设置在地面建筑倒塌范围以内时核4级、核4B级的甲类人防工程口部建筑应采用防倒塌棚架防倒塌棚架是在预定的冲击波压力和建筑物倒塌荷载的分别作用下使口部建筑不致坍塌而采取的一种构造做法如图3-9所示核5级、核6级以及核6B级的甲类人防工程当平时设置口部建筑时应采用防倒塌棚架；当平时不宜设置口部建筑时应在临战时在倒塌范围内的通道出地面段上方设置装配式防倒塌棚架5、人员掩蔽工程出入口宽度为保障地面人员可以迅速、顺利地进入人防工程人防工程中人员掩蔽工程战时出入口〔不包括竖井式出入口、连通口和防护单元之间的连通口〕的门洞净宽之和应按掩蔽人数每100人不小于0.3m计算确定为了防止人员的过于集中每樘门的通过人数不超过700人即虽然门洞宽大于2.1m也只能按通过700人考虑与人员出入口相对应的通道和楼梯净宽不应小于该门洞的净宽。
例如某人防工程人员掩蔽部建筑面积m2掩蔽人员1200人按照上述指标计算工程门洞净宽之和必须大于3.6m当工程设置两个战时人员出入口时其最小的某个门洞净宽必须大于1.5m当条件不允许设置1.5m宽的门洞时只有采取增加人员出入口数量的通风口人防工程通风口主要包括进风口、排风口以及工程电站的排烟口根据通风设备的工作状态其通风方式可分为三种：清洁式通风；滤式通风；隔绝防护1、通风口与出入口关系医疗救护工程、专业队队员掩蔽部、人员掩蔽工程以及食品站、消费车间、电站控制室等战时设置有防通道、洗消间或简易洗消间的工程其战时排风口应与战时主要出入口〔室外出入口〕相结合设置对于用作二等人员掩蔽部的乙类人防工程和核5级、核6级、核6B级的甲类人防工程当室外确实没有单独设置进风口的条件时其风口可以结合室内出入口设置但在防爆波活门外侧的上方楼板构造按防倒塌设计或在防爆波活门的外侧采取防堵塞措施2、通风口对冲击波的防护人防工程所有通风口都要考虑对冲击波的防护只用于平时的通风口可采用口部封堵方式平战两用的通风口要考虑平战转换措施；而战时通风口的防冲击波措施按照工程不同的使用功能可采用以下方式：· 医疗救护工程、专业队队员掩蔽部、人员掩蔽工程以及食品站、消费车间、电站控制室等战时要求不连续通风的人防工程其战时进风口、排风口、电站排烟口宜采用“防爆波活门+扩散室〔或扩散箱〕〞的消波措施乙类人防工程和核6级、核6B级甲类人防工程消波措施可采用扩散箱。
· 人防物资库等战时要求防但不设置滤通风且空袭时可暂停通风的人防工程其战时进、排风口或平战两用的进、排风口可采用“防护闭门+闭通道+闭门〞的防护措施· 专业队装备掩蔽部、人防专用汽车库等战时允许染的人防工程其战时进、排风口或平战两用的进、排风口可采用“防护闭门+集气室+普通门〞的防护措施3、通风口对剂等的防护根据工程的不同要求人防工程通风系统对剂的防护主要采用隔绝式防护和滤式通风两种方式对通风口而言隔绝式防护就是将进风及排风口的闭阀门关闭做到既不进风也不排风而滤式通风就是在进风系统上安装除尘滤设备采用过滤吸收的消除剂、生物战剂及放射性物质普通人防工程的除尘滤设备主要包括滤尘器和过滤吸收器其中滤尘器主要用于滤除空气中的灰尘；过滤吸收器主要用于滤除和吸收烟、雾、生物战剂以及各种剂的蒸汽为安放除尘滤设备要求在人防工程的进风口处设置除尘室和滤室〔根据工程情况可合并设置为除尘滤室〕由于战时室外染情况下过滤吸收器使用一定时间后剂到达饱和状态当更换过滤吸收器时除尘滤室可能会染故除尘滤室应设在染区口部综合布置1、与工程主体排风口结合设计的战时主要出入口战时主要出入口是指战时空袭前后人员、车辆或设备进出较有保障且使用方便的出入口。
对于人员掩蔽工程而言战时主要出入口要考虑到当工程外界染时在保证工程主体平安前提下能允许有少量人员进出这就需要借助于排风系统的防通道和洗消设施2、与工程主体进风口结合设计的战时次要出入口或应急口战时次要出入口是指战时主要供空袭前使用在因空袭使地面建筑遭破坏时可不用的出入口；而应急出入口一般与通风系统的通风竖井结合设置医疗救护工程、人员掩蔽工程等其进风系统应设置滤系统考虑到在战后处理已染的滤器等设备设施时应不通过清洁区因此要求此类型工程其进风口应结合出入口设置；同时为防止因建筑倒塌影响工程进风系统的正常工作结合设置时应考虑防倒塌和堵塞设施3、其他形式口部的综合布置· 与通风口无关的出入口：与通风口无关的出入口只设一道闭通道即闭通道的外端设防护闭门闭通道与清洁区之间设闭门· 战时汽车库的出入口：战时汽车库允许染因此其出入口设置比拟简单一般情况下室外与室内之间设一道防护闭门即可 2.2 工程主体防护措施“主体〞是指人防工程中能满足战时防护和主要功能要求的部分对于有防要求的人防工程即指最后一道闭门以内的部分根本要求防空专业队工程和人员掩蔽工程的面积和室内净高应符合表2-6的要求其它人防工程〔除医疗救护工程外〕的室内净高〔指构造板底至室内地面的高度〕不宜小于2.4m战时作为各种用处的人防工程的室内梁底或底至地面的净高不得小于2.0m。
表2-6 防空专业队、人员掩蔽工程的面积和室内净高工程名称面积净 高防空专业队工程装备掩蔽部轻型车40-50m2/台梁底和底至地面净高≥车高+0.20m中型车50-80 m2/台队员掩蔽部3.0 m2/人室内净高≥2.4m人员掩蔽工程1.0 m2/人注：表中的面积均为掩蔽面积；防空专业队装备掩蔽部宜按停放不小于轻型车设计顶板下外表不高于室外地面的人防工程称为全埋式一般的人防工程都是按全埋式设计从有利于防护的角度考虑人防工程顶板底面不宜高出室外地面对于甲类人防工程当上部建筑为钢筋混凝土构造时在冲击波作用下上部钢筋混凝土构造会给人防工程传来较大的程度荷载人防工程的外墙荷载发生明显变化使人防工程构造设计复杂化对防护不利因此要求其顶板底面不得高出室外地面；当上部建筑为砌体构造时其顶板底面可高出室外地面但必须满足以下要求：· 核5级的甲类人防工程当地应具有取土条件且顶板底面高出室外地面的高度不得大于0.5m并应在临战时按图2-2所示的要求覆土在建筑集的地区特别是在北方寒冷地区冬季很长冻土层很厚取土困难因此人防工程的顶板底面是否可以高出室外地面一定要根据当地的详细条件确定并严格限制图2-2 临战时覆土 · 核6级、核6B级的甲类人防工程承受的冲击波地面超压和早核辐射剂量比核5级人防工程要小得多因此只要构造强度可以满足核爆动荷载的要求战时可以不再堆土但地下室顶板底面高出室外地面的高度不得大于1.0m。
高出室外地面的外墙必须满足战时防常规武器、防核、闭以及防早核辐射等各项防护要求防护分区及构造要求1、防护分区指标常5级及以下的人防工程其构造不具备抗直接命中的才能因此此类人防工程主要通过设置防护单元以及抗爆单元等防护分区来抗击常规武器的打击以进步战时工程抗破坏才能和掩蔽人员及物资的平安防护单元、抗爆单元的面积指标是划分防护分区最重要的根据现规定医疗救护工程、防空专业队工程、人员掩蔽工程和配套工程应按表4-5的要求划分防护单元和抗爆单元表4-5 防护单元、抗爆单元建筑面积〔m2〕工程类型医疗救护工程防空专业队工程人员掩蔽工程配套工程人员掩蔽部装备掩蔽部防护单元≤1000≤4000≤≤4000抗爆单元≤500≤≤500≤注：人防工程为横墙承重的房间布置时可不划分抗爆单元考虑到当上部建筑层数较多其多层楼板共同作用可以起到一定的遮弹作用因此规定当人防工程的上部建筑的层数为十层或多于十层〔人防工程上方的地下室层数可计入上部建筑层数〕时可不划分防护单元和抗爆单元2、防护单元构造要求为保证人防工程的生存概率人防工程中的每个防护单元应满足以下要求：· 防护单元内防护设施和设备应自成系统也就是说每个防护单元都应设置的进排风、供电、给排水、人员生活以及相应的防护闭等设施。
· 防护单元不应设置伸缩缝或沉降缝为保证每个防护单元的防护闭特性单元不能设置伸缩缝或沉降缝假设工程由于某种需要设置伸缩缝或沉降缝时应在防护单元之间利用双单元隔墙进展设置· 每个防护单元不应少于两个出入口〔不包括竖井式出入口、防护单元之间的连通口〕其中至少设置一个阶梯式〔或坡道式〕直通地面的战时主要出入口3、抗爆单元构造要求抗爆单元的作用是：一旦某防护单元被击中尽可能地减少人员伤亡数量在一个较大的防护单元内分设抗爆单元之后一旦某抗爆单元被击中相邻抗爆单元的人员可免受伤害不影响平时使用的抗爆挡隔墙宜在平时采用厚度不小于120mm厚的钢筋混凝土或厚度不小于250mm的混凝土整体浇筑；而不利于平时使用的抗爆挡隔墙均可在临战时构筑临战时构筑的抗爆挡隔墙其墙体的材料与厚度应符合以下要求：· 采用预制钢筋混凝土构件组合墙时其厚度不应小于120mm并应与主体构造连接结实· 采用砂袋堆垒时墙体断面宜采用梯形其高度不宜小于1.8m最小处厚度不宜小于500mm工程辅助房间设计要求人防工程大都埋于地层之中只有少量的孔口与地面相联络这就带来了许多与地面建筑不同的特点为了保证人们在工程中可以正常工作与生活一般都需要设置一定的生活及设备〔厕所、通风空调、给水排水、发供电设备〕等辅助用房来保障。
辅助房间的设计通常是根据各类工程的使用特点和人数的多少先确定所需设备的类型及数量再根据设备类型的尺寸、数量以及工作特性综合确定房间尺寸与空间高度最后在平面组合设计中合理确定其位置2.3 平战功能转换平战功能转换总体要求人防工程的防护功能转换措施设计总体要求如下：· 采用的转换措施应能满足战时的各项防护要求并应在规定的转换时限内完成人防工程平战功能转换时限主要包括：早转换应在30天内完成物资、器材筹措和构件加工；临战转换应在15天内完成后加柱安装和对外出入口及各类孔口的封堵；紧急转换应在3天内完成防护单元连通口的转换以及综合调试等工作· 平战功能转换措施应与工程设计同步完成施行平战转换的构造构件在设计中应能满足转换前后不同受力状态的各项要求并应在图纸中说明转换部位、以及详细施行要求；当转换措施中采用预制构件时应在图纸中说明预埋件、预留孔〔槽〕等应在工程施工中一次就位预制构件应与工程施工同步做好并应设置构件的存放位置· 平战功能转换措施应按不使用机械不需要纯熟工人能在规定的转换时限内完成转换任务临战时施行的转换措施不应采用现浇的钢筋混凝土· 防护功能转换设计宜优先采用化、通用化、定型化的防护设施与构件。
口部平战转换人防工程口部是工程防护的关键点也是设防的难点因此其平战转换措施也比拟集中地表达了防护功能转换的主要内容主要包括出入口、通风口以及其他孔口的防护功能转换措施1、出入口平战转换· 平战两用出入口类型：在平时人员通行口的邻近位置设置一个供战时人员通行的小口并设置防护闭门和闭门构成闭通道或防通道临战前将供平时使用的大口处进展垂直封堵· 平时用战时不用出入口类型：设置专供平时使用的出入口临战时可采用上述垂直封堵方式或采用程度封堵方式进展封堵· 特殊人防门临战转换措施：为保证人防工程平时防火疏散平安和使用方便某些工程虽然出入口宽度不大但应设置活门槛或降落式的防护闭门和闭门因此在临战时应安装门槛保证工程的防护闭特性2、通风口平战转换平战结合人防工程考虑到平时使用时的通风量与战时通风量差异较大同时通风系统及平面布也有较大差异因此有的通风口只在平时使用而战时不用战时需要一定的临战封堵措施；而有的通风口平战时结合使用战时还需要一定的平战功能转换技术措施· 平时用战时不用通风口：为了有利于平时的使用设计中允许设置专供平时使用的进风口、排风口和排烟口等此类型通风口的特点是风道截面积较大有的处于工程主体范围内在临战时必须对其进展可靠的封堵方案保证战时抗力、闭、防早核辐射等防护要求。
· 平战两用的通风口：其系统平战结合严占地面积小较低同时对地面环境的影响也较小在设计时要考虑其平时通风量要大于战时的通风量战时使用的消波设施如门式防爆波活门的通风量大多数情况下也满足不了平时进风的需要需要考虑一定的平战功能转换措施2.4 工程实例与设计要点〔略〕第三章 构造部分3.1 防空地下室的构造特点 防空地下室构造的承载工况防空地下室从本质上讲是战时防空袭的防护构造但防空地下室在平时和战时具有不同的功能平时作为上部地面建筑的根底构造防空地下室应当能承受上部建筑作用的平时荷载；作为战时的防护构造甲类防空地下室应当能承受防护等级规定的常规武器荷载及核武器荷载的作用乙类防空地下室应当能承受防护等级规定的常规武器荷载的作用因此防空地下室构造在按平时荷载设计的同时又应按战时荷载进展校核各部部件按最不利工况进展截面设计防空地下室构造按战时工况设计的荷载由静荷载与动荷载〔用等效静载表示〕组合确定其中静荷载包括防空地下室自重、上部地面建筑物自重〔全部或一部分〕、土压力、水压力等 防空地下室的构造特点1、防空地下室构造主要承受荷载与普通地下室相比防空地下室构造设计的主要特点是要考虑战时规定武器动荷载的作用。
常规武器动荷载和核武器动荷载均属于偶尔性荷载具有量值大、作用时间短且不断衰减等特点2、防空地下室构造体系必须考虑地面建筑构造体系防空地下室的墙、柱等承重构造应尽量与地面建筑物的承重构造互相对应以使地面建筑物的荷载通过防空地下室的承重构造直接传递到地基上3、可靠度偏低防空地下室防护构造的设计可靠度比民用建筑低得多民用建筑：失效概率Pf ≈10－3～10－4防空地下室：失效概率Pf 4、应计入动力效应 防空地下室构造战时承受的荷载是一种动荷载在同样数值的动荷载作用与静荷载作用下前者由于动力效应使其产生的构件变形和内力比后者要大也就是更不利或更危险反映这种动力效应可用动力系数Kd表示5、可进入塑性阶段工作民用建筑构造承受静荷载作用构件不能进入塑性阶段工作例如简支梁当跨中出现塑性铰后构件即成为可变机构变形不断增大以支坍塌防空地下室构造由于承受的战时荷载是一种短时作用的瞬态荷载当构件工作进入塑性阶段时因动荷载会很快消失构件变形不会不断增大在到达变形后将不再增大最后仅留下一定的剩余变形允许构件进入塑性阶段工作能充分地利用构件材料地潜力具有很好的紧急意义6、要进步材料强度民用建筑设计采用的材料强度值是在承受静载工况的条件下确定的。
人防构造承受动荷载时材料的加载速率〔或应变速率〕比静载工况时大得多试验说明材料在快速加载条件下其强度会进步另外由于人防构造承受动荷载的工况可能在工程完工后经过很长时间才会实现故混凝土材料还可计入后强度进步的因素7、要重视构造要求人防工程构造虽然是用等效静载法进展设计的但客观实际其承受的战时荷载是动荷载因此防空地下室构造在战时荷载下的工作性状具有如下三个特点：①振动环境、②大变形、③对构件延性的要求更高故而在构造要求上要予以重视人防构造上述与民用建筑构造不同的主要特点在防空地下室构造的设计、施工、监理工作中要重视贯彻相关的特殊要求3.2 材料防空地下室构造的材料选用应在满足防护要求的前提下做到因地制宜、就地取材地下水位以下或有盐碱腐蚀时外墙不宜采用砖砌体当有侵蚀性地下水时各种材料均应采取防侵蚀措施防空地下室钢筋混凝土构造构件不得采用冷轧带肋钢筋、冷拉钢筋等经冷加工处理的钢筋3.3 防空地下室主体构造常规武器等效静荷载防空地下室防常规武器作用应按非直接命中的地面计算且按常规武器地面的整体破坏效应进展设计等效静荷载计算按有关规定计算或按4.7节查表选用核等效静荷载防空地下室防护等级确定后工程所在位置处的核地面冲击波超压即。
由于冲击波荷载传递到构造顶板、侧墙、底板的状况及构件的动力响应不同各构件的核动荷载的等效静载是不同的需要分别确定等效静荷载并进展截面设计1、顶板顶板的等效静载可近似按下式确定：式中 K——顶板综合反射系数；Kd——动力系数；ΔPd——地面冲击波超压值实例可见表1表1 qe1(KN/m2)顶板覆土厚度h(m)顶板区格短边净跨l0〔m〕×级防空地下室h≤0.53.0≤l0≤9.055~602、外侧墙外侧墙的等效静载可近似按下式确定：〔当顶板覆土时〕式中 ——土壤侧压力系数实例可见表2表2 qe2 (KN/m2)土壤类别构件类别×级防空地下室可塑红粘土钢筋混凝土25~403、底板底板动荷载由顶板动荷载乘底压系数求得其等效静载按下式确定：式中 Kd——底板动力系数；——底压系数； K—— 符意义同前实例可见表3表3 qe3 (KN/m2)顶板覆土厚度h(m)顶板区格短边净跨l0〔m〕×级防空地下室〔底板在地下水位以下〕h≤0.53.0≤l0≤9.040~50注：当战时荷载要考虑上部地面建筑物影响时顶、底板荷载略有减小外侧墙荷载略有增大构件截面设计人防截面设计原那么上与民用建筑构造一样即采用可靠度理为根底的概率极限状态设计但在一些有关防护内容的分项系数取值方面考虑了人防构造的特点以及截面计算中材料强度的调整进步、剪力修正以及强柱弱梁、强剪弱弯的原那么。
3.4 出入口通道及其它构造出入口通道动荷载的等效静荷载按规定取值竖井构造按土中压缩波的侧向荷载确定其等效静载荷载作用方向为法向作用于竖井外外表多跨式或楼梯间式的室外出入口核下楼梯踏步按正、反面不同时受荷时分别计算；常规武器下楼梯踏步按正面受荷计算荷载大小按规定取值截面计算与主体构造一样并考虑口部门框墙、防倒塌棚架等构件的计算特点3.5 防护设备与设施防护闭门选用定型防护闭门的原那么：· 防护闭门的设计抗力；· 门洞尺寸例：FM102-1.5消波系统冲击波通过消波系统后的余压所防护的内设的允许余压1、防爆波活门悬板式防爆波活门的消波率〔即70％〕选用定型防爆波活门的原那么：· 防爆波活门的设计抗力；· 通风量例：MH900－32、胶式活门以上防空地下室采用较少3、扩散室〔扩散箱〕具有小入口、大空间特点的建筑空间或钢板箱约为50％相关的建筑、构造特点1、门框墙门框墙的强度要求施工特点安装特点2、活门支座墙建筑、构造、施工、安装特点3、临空墙受载特点、质量〔闭〕要求4、扩散室横截面积9倍入口面积；侧墙受载特点：临空墙、土中外侧墙、内侧墙3.6 构造要求防空地下室在作战时动荷载作用下的工作性状振动环境；大变形；延性要求高。
构造要求特点混凝土材料强度等级不低于C25一般C30～C35；· 防空地下室构造的变形缝的设置；· 弯构件截面受压区的钢筋配置；· 构件节点处和支座处的箍筋配置；· 纵向受力筋的配筋率与最小配筋率；· 钢筋的锚固；· 孔洞四角的斜向构造筋3.7 施工要求构造施工要求如下：1、人防工程施工宜采用商品混凝土；2、钢筋的级别、种类和直径应按设计要求采用当需要代换时应征得设计师的同意并应符合相关规定3、钢筋的弯钩或弯折应符合以下规定：· HPB235级钢筋末端需做1800弯钩其回弧弯曲直径不应小于钢筋直径的2.5倍平直部分长度不宜小于钢筋直径的3倍；· HRB335级和HRB400级、RRB400级钢筋末端需做900或1350弯折HRB335级钢筋的弯曲直径不宜小于钢筋直径的4倍；HRB400级、RRB400级钢筋不宜小于钢筋直径的5倍；平直部分长度应按设计要求确定；· 弯起钢筋中间部位弯折处的弯曲直径不应小于钢筋直径的5倍4、钢筋的焊接接头应符合以下规定：· 设置在同一构件内的焊接接头应互相错开；· 在任一焊接接头中心至长度为钢筋直径35倍且不小于500mm的区段内同一根钢筋不得有2个接头；在该区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率受拉区不宜超过50受压区不限；· 焊接接头距钢筋弯折处不应小于铜筋直径的10倍且不宜位于构件弯矩处。
5、当采用绑扎搭接接头时纵向受拉钢筋搭接接头的搭接长度llF应按以下公式计算受压钢筋绑扎接头的搭接长度应取受拉钢筋绑扎接头搭接长度的0.7倍llF =ζlaF式中 ζ为纵向受拉钢筋搭接长度修正系数可按钢筋接头面积百分率确定取值6、纵向受力钢筋连接接头的位置宜避开梁端、柱端箍筋加区；当无法避开时应采用满足等强度要求的高质量机械连接接头且钢筋接头面积百分率不应超过507、工程口部、防护闭段、采光井、水库、水封井、防井、防爆井等有防护闭要求的部位应一次整体浇筑混凝土8、后浇缝的施工应符合以下规定：· 后浇缝应在受力和变形较小的部位其宽度可为0.8~lm；· 后浇缝宜在其两侧混凝土龄到达42d后施工；· 施工前应将接缝处的混凝土凿毛去除干净保持潮湿并刷水泥浆；· 后浇缝应采用补偿收缩混凝土浇筑其配合比应经试验确定强度宜高于两侧混凝土一个等级9、砌体构造的防空地下室由防护闭门至闭门的防护闭段应采用整表达浇钢筋混凝土构造3.8 防护功能平战转换措施工程防护功能平战转换措施如下：· 建立平战结合的防空地下室允许转换与不允许转换的工程工程· 平战转换措施的设计要求：“一次设计二次施工〞· 出入口〔仅供平时使用的孔口〕的封堵措施：封堵措施的防护要求与构造方案。
· 采光窗的封堵：封堵措施的防护要求与构造方案· 主体构造的后加柱：后加柱设置规定、受载特点与构造方案第四章 通风空调部分4.1 通风空调监理的法规根据从事人防工程建立监理的工程师应做到：依法监理· 应执行现行的“人民防空法〞 人民防空法第二十三条规定：“人民防空工程的设计、施工、质量必须符合规定的防护和质量人民防空工程专用设备的定型、消费必须符合规定的〞· 人防地下室应执行现行的。
