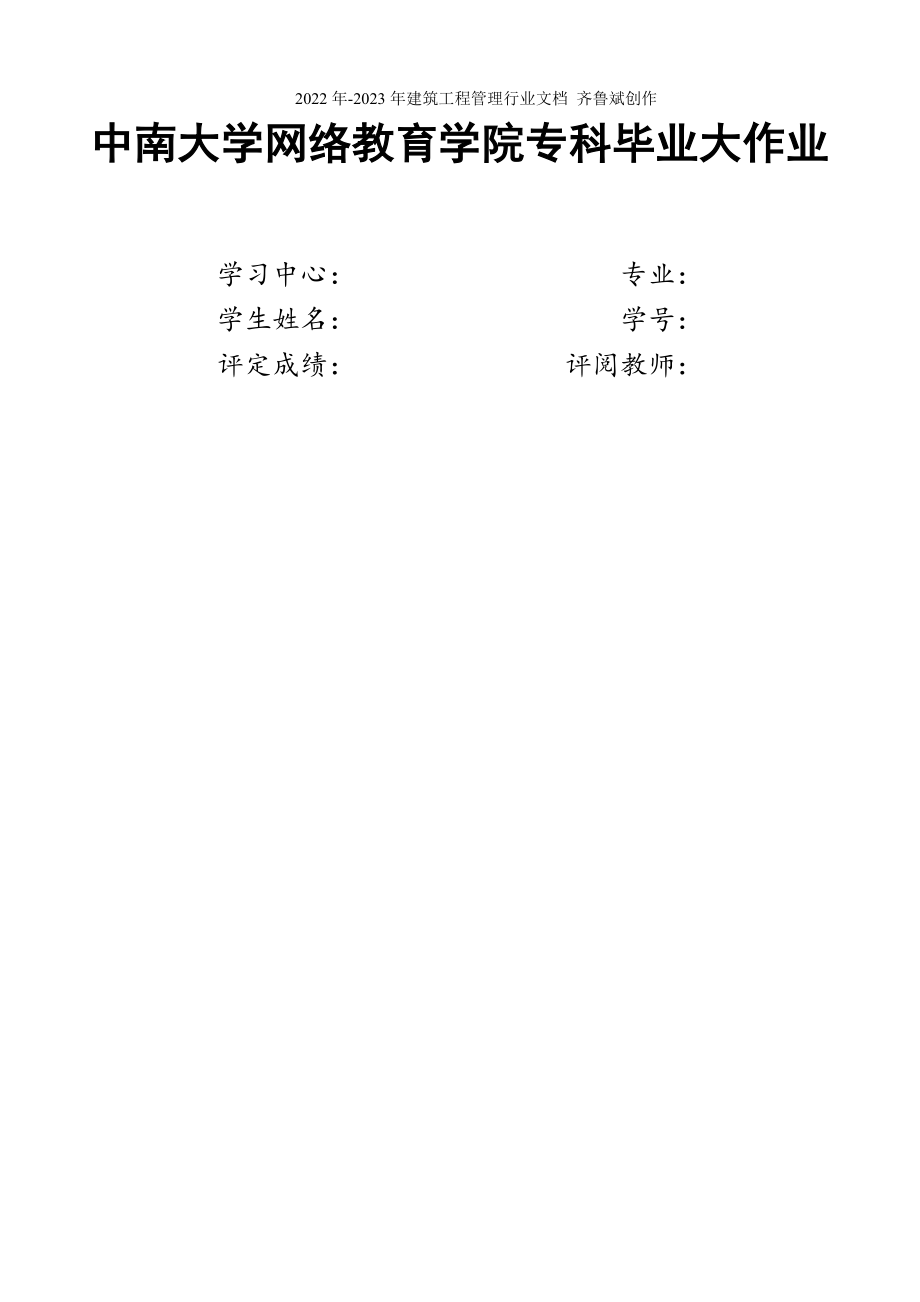

2022年-2023年建筑工程管理行业文档 齐鲁斌创作中南大学网络教育学院专科毕业大作业学习中心： 专业：学生姓名： 学号：评定成绩： 评阅教师：摘 要机械手是工业自动化领域中经常遇到的一种控制对象近年来随着工业自动化的发展机械手逐渐成为一门新兴学科，并得到了较快的发展机械手广泛地应用与锻压、冲压、锻造、焊接、装配、搬运、喷漆、热处理等各个行业特别是在笨重、高温、有毒、危险、放射性、多粉尘等恶劣的劳动环境中，机械手由于其显著的优点而受到特别重视总之，机械手是提高劳动生产率，改善劳动条件，减轻工人劳动强度和实现工业生产自动化的一个重要手段本设计实现了机械手在搬运装配线上，通过S7-200PLC控制机械手完成从A传送带搬运物件至B传送带中，然后进入下一个工作流程机械手的上升/下降和左转/右转的执行，分别由双线圈二位电磁阀控制气缸的运动实现；夹紧/放松则是由单线圈的二位电磁阀控制气缸的运动实现关键词】机械手；PLC；电磁阀 目 录第1章 绪 论 11.1 综合训练的目的和意义 11.2 综合训练研究的内容 1第2章 机械手和PLC 22.1 机械手 22.1.1 机械手的概述 22.1.2 机械手的应用 22.1.3 机械手的应用意义 32.2 PLC 42.2.1 PLC的基本概念 42.2.2 PLC的组成 42.2.3 PLC的主要特点 62.2.4 PLC的工作原理 72.2.5 PLC的应用领域 7第3章 机械手控制系统的设计 93.1 机械手控制系统构件概述 93.2 系统控制对象及工艺过程 103.3 控制要求 123.4 方案选择及系统配置 123.5 PLC的硬件设计 133.5.1 PLC的选型 133.5.2 I/O的资源配置 143.5.3 PLC的接线图 153.6 系统软件设计 163.6.1 顺序功能图 163.6.2 全程序OB1 183.6.3 公用程序 193.6.4 手动程序 203.6.5 自动程序 213.6.6 回原点程序 26第4章 系统程序调试 294.1 控制系统的程序调试步骤 294-2 调试过程中注意的事项 294-3 系统中调试结果 29第五章 结束语 32 参考文献 33 致谢 34第1章 绪 论1.1 综合训练的目的和意义由于自动化可以节省大量的人力、物力等，而PLC也具有其他控制方式所不具有的特殊优越性，如通用性好、实用性强、硬件配套齐全、编程方法简单易学，因此工业领域中广泛应用PLC。
机械手在美国、加拿大等国家应用较多，如用果实采摘机械手来摘果实、装配生产线上应用智能机器人等我国自动化水平本身比较低，因此用PLC来控制的机械手还比较少本次课题设计的机械手就是通过PLC来实现自动化控制的通过此次设计可以更进一步学习PLC的相关知识，了解世界先进水平，尽可能多的应用于实践1.2 课题研究的内容本综合训练研究的是基于PLC的机械手模型控制系统的设计，包括硬件的设计和软件的设计通过设计编写PLC程序实现机械手模型控制系统的自动控制第2章 机械手和PLC2.1 机械手2.1.1 机械手的概述它能模仿人手和臂的某些动作功能，用以按固定程序抓取、搬运物件或操作工具的自动操作装置它可代替人的繁重劳动以实现生产的机械化和自动化，能在有害环境下操作以保护人身安全，因而广泛应用于机械制造、冶金、电子、轻工和原子能等部门机械手主要由手部、运动机构和控制系统三大部分组成手部是用来抓持工件（或工具）的部件，根据被抓持物件的形状、尺寸、重量、材料和作业要求而有多种结构形式，如夹持型、托持型和吸附型等运动机构，使手部完成各种转动（摆动）、移动或复合运动来实现规定的动作，改变被抓持物件的位置和姿势。
运动机构的升降、伸缩、旋转等独立运动方式，称为机械手的自由度 为了抓取空间中任意位置和方位的物体，需有6个自由度自由度是机械手设计的关键参数自由度越多，机械手的灵活性越大，通用性越广，其结构也越复杂一般专用机械手有2～3个自由度机械手通常用作机床或其他机器的附加装置，如在自动机床或自动生产线上装卸和传递工件，在加工中心中更换刀具等，一般没有独立的控制装置有些操作装置需要由人直接操纵，如用于原子能部门操持危险物品的主从式操作手也常称为机械手机械手在锻造工业中的应用能进一步发展锻造设备的生产能力，改善热、累等劳动条件2.1.2 机械手的应用在现代工业中，生产过程的机械化、自动化已成为突出的主题在机械工业中，加工、装配等生产是不连续的专用机床是大批量生产自动化的有效办法，程控机床、数控机床、加工中心等自动化机械是有效解决多品种小批量生产自动化的重要办法但除切削加工本身外，还有大量的装卸、搬运、装配等作业，有待于进一步实现机械化据资料介绍，美国生产的全部工业零件中，有75％是小批量生产；金属加工生产批量中有四分之三在50件以下，零件真正在机床上加工的时间仅占零件生产时间的5％从这里可看出，装卸、搬运等工序机械化的迫切性，工业机械手就是为实现这些工序的自动化而产生的。
机械手可在空间抓放物体，动作灵活多样，适用于可变换生产品种的中、小批量自动化生产，广泛应用于柔性自动线2.1.3 机械手的发展趋势目前国内工业机械于主要用于机床加工、铸锻、热处理等方面，数量、品种、性能方面都不能满足工业生产发展的需要因此，国内主要是逐步扩大机械手应用范围，重点发展铸锻、热处理方面的机械手，以减轻劳动强度，改善作业条件在应用专用机械手的同时，相应地发展通用机械手，有条件的还要研制示教式机械手、计算机控制机械手和组合式机械手等将机械手各运动构件，如伸缩、摆动、升降、横移、俯仰等机构，以及适于不同类型的夹紧机构，设计成典型的通用机构，以便根据不同的作业要求，选用不用的典型部件，即可组成各种不同用途的机械手既便于设计制造，又便于改换工作，扩大了应用的范围同时要提高精度，减少冲击，定位精确，以更好地发挥机械手的作用此外还应大力研究伺服型、记忆再现型，以及具有触觉、视觉等性能地机械手，并考虑于计算机联用，逐步成为整个机械制造系统中的一个基本单元在国外机械制造业中，工业机械手应用较多，发展较快目前主要用于机床、模锻压力机的上下料，以及点焊、喷漆等作业中，它可按照事先制定的作业程序完成规定的操作，但是还不具备任何传感反馈能力，不能应付外界的变化。
如发生某些偏离时，就将引起零部件甚至机械手本身的损坏为此，国外机械手的发展趋势是大力研制具有某些智能的机械手，使其拥有一定的传感能力，能反馈外界条件的变化，做出相应的变更如位置发生稍些偏差时，即能更正，并自行检测，重点是研究视觉功能和触觉功能视觉功能即在机械手上安装有电视照相机和光学测距仪（即距离传感器）以及卫星计算机工作时，电视照相机将物体形象变成视频信号，然后传送给计算机，以便分析物体的种类、大小、颜色和方位，并发出指令控制机械手进行工作触觉功能即在机械手上安装有触觉反馈控制装置工作时机械手先伸出手指寻找工件，通过装在手指内的压力敏感元件产生触感作用，然后伸向前方，抓住工件手的抓力大小可通过装在手指内侧的压力敏感元件来控制，达到自动调整握力的大小总之，随着传感技术的发展，机械手的装配作业的能力将进一步提高现今机械手的发展更主要的是将机械手和柔性制造系统以及柔性制造单元相结合，从而根本改变目前机械制造系统的人工操作状态2.2 PLC2.2.1 PLC的基本概念现代社会要求制造业对市场需求做出迅速的反应，生产出小批量、多品种、多规模、低成本和高质量的产品，为了满足这一要求，生产设备和自动化产线的控制系统必须具有极高的可靠性和灵活性， PLC正是顺应这一要求出现的，它是以微处理器为基础的通用工业控制装置。
PLC的应用面广、功能强大、使用方便，已经广泛第应用在各种机械设备和生产过程的自动控制系统中，PLC在其他领域，例如明勇和家庭自动化的应用也得到迅速的发展PLC依然处于不断的发展之中，器功能不断增强，更加开放，它不但是单片自动化中应用最广的控制设备，在大兴工业网络控制系统中也占有不可动摇的地位，PLC应用面之广、普及程度之高，是其他计算机控制设备无法比拟的2.2.2 PLC的组成PLC主要由CPU模块、输入模块、输出模块和编程器组成（见图2-1）PLC的特殊功能模块用来完成特殊的任务 图2-1 PLC的组成1.CPU模块CPU模块主要有微处理器）CPU芯片和存储器组成在PLC控制系统中，CPU模块相当认得大脑和心脏，它不断地采集输入信号，执行用户程序，刷新系统的输出；存储器用来存储程序和数据S7-200将CPU模块简称为CPU2. I/O模块输入（Input）模块和输出（Output）模块简称为I/O模块，它们相当于人们的眼、耳、手、脚，是联系外部现场设备和CPU模块的桥梁输入模块用来接收和采集输入信号，开关量输入模块用来接收从按钮、选择开关、数字拨号开关、压力继电器等来的开关量输入信号；模拟量输入模块用来接收电位器、测速发电机和各种变送器提供的连续变化的模拟量电流电压信号。
开关量输出模块用来控制接触器、电磁阀、指示灯、数字显示装置和报警装置等输出设备；模拟量输出模块用来控制调节阀、变频器等执行装置CPU模块的工作电压一般是5V，而PLC外部的输入、输出电路的电源电压较高，例如DC 24V和AC 220V从外部引入的尖峰电压和干扰噪声可能损坏CPU 模块中的元器件，或使PLC不能正常共作在I/O模块中，用光耦合器，光敏晶闸管、小型继电器等期间来隔离PLC的内部电路和外部的I/O电路I/O模块除了传递信号外，还有电平转换与隔离的作用3. 编程器编程器用来生成用户程序，并用它来编程、检查、修改用户程序，事件用户程序的执行情况手持式编程器不能直接输入和编辑梯形图，只能输入和编程指令表程序，因此又叫做指令编程器它的体积小，价格便宜，一般用来给小型PLC编程，或者用于现场调试和维护使用编程软件可以再计算机屏幕上生成和编辑梯形图或指令表程序，并且可以实现不同程序语言之间的相互转换程序被编译后下载到PLC，也可以讲PLC中的程序上传到计算机程序可以存盘或打印，通过网络或线，还可以实现远程编程和传达4.电源PLC使用AC 220V电源或DC 24V电源内部的开关电源为各模块提供不同电压等级的直流电源。
小型PLC可以为输入电路和外部的电子传感器提供DC 24V电源，驱动PLC负载的直流电源一般由用户提供2.2.3 PLC的主要特点一、抗干扰能力强，可靠性高PLC专门为工业环境而设计，具有很高的可靠性它的主要模块均采用大规模与超大规模集成电路，I/O系统设计有完善的通道保护与信息调理电路；在机构上对耐热、防潮、防尘、抗震都有精确考虑；在硬件上采用隔离、屏蔽、滤波、接地等抗干扰措施；在软件上采用数字滤波等干扰和故障诊断措施所有这些使PLC具有较高的抗干扰能力，因此稳定、可靠，抗干扰能力强与继电器接触装置和通用计算机相比，PLC更能试用工业现场较为恶劣的生产环境二、控制系统机构简单，通用性强PLC及外围模块品种多，可由各种组件灵活组合成各种大小和不同要求的控制系统在PLC构成的控制系统中，只需要在PLC的端子上接入相应的输入/输出信号线即可，不需要诸如继电器之类的物理电子器件和大量且繁杂的硬接线线路当控制要求改变，需要变更控制系统的功能时，可以用编程器或离线修改程序，同一个PLC装置用于不同的控制对象，只是输入/输出组件和应用软件的不同PLC的输入/输出可以直接与交流220V、直流24V等强电相连，并有较强的带负载能力。
三、编程简单，易于使用PLC是面向用户的设备，PLC的设计者充分考虑到现场工程技术人员的技能和习惯，因此PLC程序的编制采用梯形图或面向工业控制的简单指令形式梯形图与继电器原理图相类似，这种编程语言形象直观，容易掌握，不需要专门的计算机知识和语言，只要具有一定的电工和工艺知识就可在短时间内学会四、功能完善现代PLC不仅有逻辑运算、计时、计数、步进控制功能，还能完成A/D转换、D/A转换、模拟量处理、高速计算、联网通信等功能，可以通过上位计算进行显示、报警、记录，进行人机对话，使控制水平大为提高因此，PLC具有极强的适用性，能够很好地满足各类型控制的需要，是目前工厂中应用最广的自动化设备五、体积小、维护操作方便PLC体积小，质量轻，便于安装PLC的输入/输出系统能够直观地反映现场信号的变化状态，还能通过各种方式直观地控制系统的运行状态，如内部工作状态、通信状态、I/O点状态、异常和电源状态等，对此均有醒目的指示，非常有利于运行和维护人员对系统进行监控2.2.4 PLC的工作原理PLC通电后，需要对硬件和软件做一些初始化工作为了使PLC得输出及时地响应各种输入信号，初始化后PLC要反复不停地分阶段处理各种不同的任务（见图2-2），这种周而复始的循环工作方式称为扫描工作方式。
StopRUN 图2-2 PLC典型的扫描方式 2.2.5 PLC的应用领域目前，PLC在国内外已广泛应用于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、环保及文化娱乐等各个行业，使用情况大致可归纳为如下几类 （1）开关量的逻辑控制 这是PLC最基本、最广泛的应用领域，它取代传统的继电器电路，实现逻辑控制、顺序控制，既可用于单台设备的控制，也可用于多机群控及自动化流水线如注塑机、印刷机、订书机械、组合机床、磨床、包装生产线、电镀流水线等（2）模拟量控制 在工业生产过程当中，有许多连续变化的量，如温度、压力、流量、液位和速度等都是模拟量为了使可编程控制器处理模拟量，必须实现模拟量（Analog）和数字量（Digital）之间的A/D转换及D/A转换PLC厂家都生产配套的A/D和D/A转换模块，使可编程控制器用于模拟量控制 （3）运动控制 PLC可以用于圆周运动或直线运动的控制从控制机构配置来说，早期直接用于开关量I/O模块连接位置传感器和执行机构，现在一般使用专用的运动控制模块。
如可驱动步进电机或伺服电机的单轴或多轴位置控制模块世界上各主要PLC厂家的产品几乎都有运动控制功能，广泛用于各种机械、机床、机器人、电梯等场合4）过程控制 过程控制是指对温度、压力、流量等模拟量的闭环控制作为工业控制计算机，PLC能编制各种各样的控制算法程序，完成闭环控制PID调节是一般闭环控制系统中用得较多的调节方法大中型PLC都有PID模块，目前许多小型PLC也具有此功能模块PID处理一般是运行专用的PID子程序过程控制在冶金、化工、热处理、锅炉控制等场合有非常广泛的应用 （5）数据处理 现代PLC具有数学运算（含矩阵运算、函数运算、逻辑运算）、数据传送、数据转换、排序、查表、位操作等功能，可以完成数据的采集、分析及处理这些数据可以与存储在存储器中的参考值比较，完成一定的控制操作，也可以利用通信功能传送到别的智能装置，或将它们打印制表数据处理一般用于大型控制系统，如无人控制的柔性制造系统；也可用于过程控制系统，如造纸、冶金、食品工业中的一些大型控制系统 第3章 机械手控制系统的设计3.1 机械手控制系统构件概述本综合训练机械手的机械结构采用滚珠丝杆、滑杆、气缸、气夹、传送带等机械部件组成；电气方面有PLC、传感器、开关电源、电磁阀、光电开关等电子器件组成，可实现机械手完成物料的移动等。
可编程控制器采用是的西门子S7-200该装置从结构上分为机械手本体单位、PLC控制单元、接口单元、电源单元等1）机械手本体单元机械手本体单元按功能可分为二轴平衡机构、底盘、旋转手臂机构、夹手、限位开关等部件2）PLC 控制单元本装置需要18个输入点与8个输出点，采用西门子CPU226CN AC/DC 继电器型PLC ，带多种电源和控制电压内置数字量输入/输出：24个输入和 16 个输出3）电源单元电源单元是用于提供AC 220V电源 4）限位开关在此系统中，共用了4个限位开关：上升限位开关、下降限位开关、左转限位开关和右转限位开关限位开关主要是来控制机械手在运动过程中的停止时刻和位置5）光电开关光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的物体不限于金属，所有能反射光线的物体均可被检测6）电磁阀此系统中机械手手臂的上升/下降、左转/右转与夹手的松紧都是用气缸来实现的，使用一个气缸、一个电磁阀就能实现手臂的上升和下降，相对于利用电机的正反转来实现升降，气缸控制简单方便气动电磁阀是用来控制流体的自动化基础元件，属于执行器；气动电磁阀并不限于液压，气动；气动电磁阀用于控制液压流动方向，工厂的机械装置一般都由液压钢或电磁阀来控制。
在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装) 两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器) 对于小型自动控制设备，气管一般选用8~12mm的工业胶气管在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)线圈电压等级一般采用DC24V、AC220V等 两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的 常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动” 常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动” 两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。
给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止7）各种按钮急停按钮采用带锁的，常闭触点，按下后旋转复位；档位具均使用旋钮控制，打到该处即将该工作方式接通；其余按钮均采用触点触发方式，按下即接通，松开即复位由于PLC的抗干扰能力强，所以能在恶劣的工作环境中，可靠地完成控制任务，为了使设备便于安装、调试，以及从经济角度考虑，设计出图3-1 所示的机械手控制系统的功能框图电气控制柜工业机械手 图3-1 机械手控制系统的功能框图3.2 系统控制对象及工艺过程如图3-2是通过传送带传送工件的机械手工作示意图利用机械手在装配线上，通过PLC控制机械手的动作，完成取工件及转移工件等工序图3-2 机械手控制示意图机械手用来完成右边传送带A上工件向左边传送带B的转移按启动按钮后，传送带A运行直到光电开关PS检测到物体，才停止，同时机械手下降，下降到位后机械手夹紧物件，2S后开始上升，而机械手保持夹紧上升到位左转（此处以机械手为主体，定左右）左转到位下降，下降到位机械手松开，2S后机械手上升上升到位后，传送带B开始运行，同时机械手右转，右转到位后，传送带B停止，此时传送带A运行直到关电开关PS再次检测到物体，才停止……,如此循环。
机械手的上升、下降和左转、右转的执行，分别由双线圈二位电磁阀控制气缸的运动控制当下降电磁阀通电，机械手下降，若下降电磁阀断电，机械手停止下降，保持现有的动作状态当上升电磁阀通电时，机械手上升同时左转/右转也是由对应电磁阀控制夹紧/放松则是由单线圈的两位电磁阀控制气缸的运动来实现的，线圈通电时执行夹紧动作，断电时执行放松动作并且要求只有机械手处于上限时才能进行左/右移动，因此在左右转动时用上限条件联锁保护由于上下运动，左右转动采用双线圈两位电磁阀控制，两线圈不能同时通电，因此在上/下、左/右运动的电路中需要设置互锁环节为了保证机械手动作准确，机械手安装了限位开关SQ1、SQ2、SQ3、SQ4，分别对机械手进行下降、上升、左转、右转等动作的限位，并给出动作到位的信号光电开关PS负责检测传送带A上的工件是否到位，到位后机械手开始动作3.3 控制要求1.实现将传送带A的工件顺利搬运到传送带B2.为了方便机械手的位置调整，设手动、自动两种控制方式，手动时可完成手臂上升和下降、左移和右移、手爪的抓紧和放松等功能3.机械手应设急停按钮4. 为了保障手爪的抓持及放松可靠，防止手爪抓力过大或过小引起轴承的损坏或抓力不足，需要对抓持力进行监测控制。
3.4 方案选择及系统配置 根据以上控制要求，制定以下控制方案本系统的输入开关量为数字信号，直接连接PLC，PLC通过中间继电器对电磁阀加以控制系统框图如图3-3所示右转限位开关停止按钮启动按钮物品检测开关下降限位开关夹放检测开关上升限位开关左转限位开关P L C上升电磁阀夹放电磁阀右转电磁阀左转电磁阀档位选择按钮下降电磁阀继电器继电器继电器继电器继电器传送带启动信号继电器图3-3 系统框图3.5 PLC的硬件设计 3.5.1 I/O的资源配置 根据控制系统的功能要求，对PLC进行I/O及其他资源的分配，具体分配如下图3-4及表3-5所示图3-4 PLC的I/O配置表编号意义备注M0.5原点标志on有效M0.6转换允许标志on有效M0.7连续标志on有效M11.0传送带启动与自动右转标志on有效M11.1传送带A启动标志on有效M10.1自动下降标志on有效M10.2自动夹紧标志on有效M10.3自动上升标志on有效M10.4自动左转标志on有效M10.5自动下降标志on有效M10.6自动松开标志on有效M10.7自动上升标志on有效M0.0初始化标志on有效M1.0 回原点上升标志on有效M1.1回原点左转标志on有效M1.2回原点下降标志on有效M1.3回原点松开标志on有效M1.4回原点上升标志on有效M1.5回原点右转/传送带B标志on有效M1.6回原点原位指示标志on有效表3-5 机内元件表3.5.2 PLC的接线图图3-6 PLC的I/O接线图3.5.3 操作面板图3-7 操作面板3.6 系统软件设计3.6.1 顺序功能图图3-8 自动程序顺序功能图图3-9 回原点顺序功能图3.6.2 全程序OB13.6.3 公用程序3.6.4 手动程序3.6.5 自动程序3.6.6 回原点程序第4章 系统程序调试4.1 控制系统的程序调试步骤（1）对于比较复杂的控制系统，需要绘制系统流程图，用以清楚的表明顺序和条件。
2）设计梯形图，这是程序设计的关键一步，也是比较困难的一步，要设计好梯形图，首先十分熟悉控制要求，同时还要有一定的电气设计的经验3）将程序输入到PLC的用户存储器，并查找程序是否正确4）对程序进行调试和修改，直到满意为止4-2 调试过程中注意的事项（1）数据线与计算机的接口必须要与软件的端口保持一致，否则运行会产生通信错误问题2）连接PLC上的输出端口对应的动作必须与程序中的输入输出点的定义动作保持一致3）PLC上的输入输出点都必须接入电源，连接的外部模块也必须接通电源与接地线 （4）由于条件有限，外部接线模块中部分用开关代替按钮，在执行点动程序注意执行完应该将开关拨回到停止状态对于限位开关也用普通开关代替，当执行完该步程序后，进入下一个步，需要将限位开关拨回OFF状态 4-3 系统中调试结果整个系统要求实现的功能有两项：自动运行与手动运行其中，手动功能基本是实现了，自动功能出现程序设计基本上没有什么问题，部分功能运行起来，有些功能在实现上还需做些优化改进，部分功能实现参见以下相关图图4-1 手动程序中下降运行图4-2 自动程序中下降运行第五章 结束语机械手的控制对于很多场合需求很大，不论是机床使用的小型系统还是流水线上的这类设备，其基本动作要求类似，所以控制的实现也可以相互借鉴。
在本训练中，机械手控制系统采用PLC进行控制，大大提高了该系统的自动化程度，减少了大量中间继电器、时间继电器和硬件的接线，提高系统的可靠性同时，使用PLC进行控制可以方便更改生产流程，增强控制功能通过本次设计，可以根据工件的变化及运动流程的要求随时更改相关参数另外，在实际的生产中，可以设置远程控制，可以利用监控软件对控制系统进行实时控制，以提供较为直观、清晰、准确的机械手运行状态也为维修、故障诊断提供多方面的可能性在此次综合训练的设计过程中，对以前的理论知识有了更加进一步的理解与认识，对自己的对自己的专业知识及应用能力有了一定的提升与检测，其中也发现了很多不足因为有了此次设计的经验与教训，我相信在今后工作中我能够给予更加严谨、科学的态度对待，相信以后的设计中我的设计会更加的完美由于本人能力尚未达到火候，本次设计的机械手控制系统跟实际生产中的机械手控制系统之间还有很大差距，系统中也还存在很多的缺陷，还需要不断改进和加强参考文献[1]SIEMENS公司.SIMATIC S7-200可编程控制器系统手册.2003[2]郑凤翼，金沙.图解西门子S7-200系列.北京:电子工业出版社出版社,2009.[3]高安邦.西门子S7-200/300/400系列PLC自学手册. 北京: 中国电力出版社,2010.[4]廖常初.S7-200PLC编程及应用. 北京: 机械工业出版社,2010.[5]王永华等.现代电气控制及PLC应用技术.北京：北京航空航天大学出版社， 2003[6]SIEMENS公司.SIMATIC S7-200可编程控制器系统手册.1999致 谢本训练是在指导老师悉心指导下完成的。
老师渊博的专业知识，严谨的治学态度，精益求精的工作作风，朴实无华、平易近人的人格魅力对我影响深远不仅使我树立了远大的学术目标、掌握了基本的研究方法，更加教会了我许多待人接物与为人处世的道理本论文从选题到完成，每一步都是在石老师的指导下完成的，倾注了老师大量的心血在此，谨向导师表示崇高的敬意和衷心的感谢！同时，也要感谢在论文的创作过程当中，提供了意见及帮助的同学们，我才能克服遇到的每个困难和疑惑。
