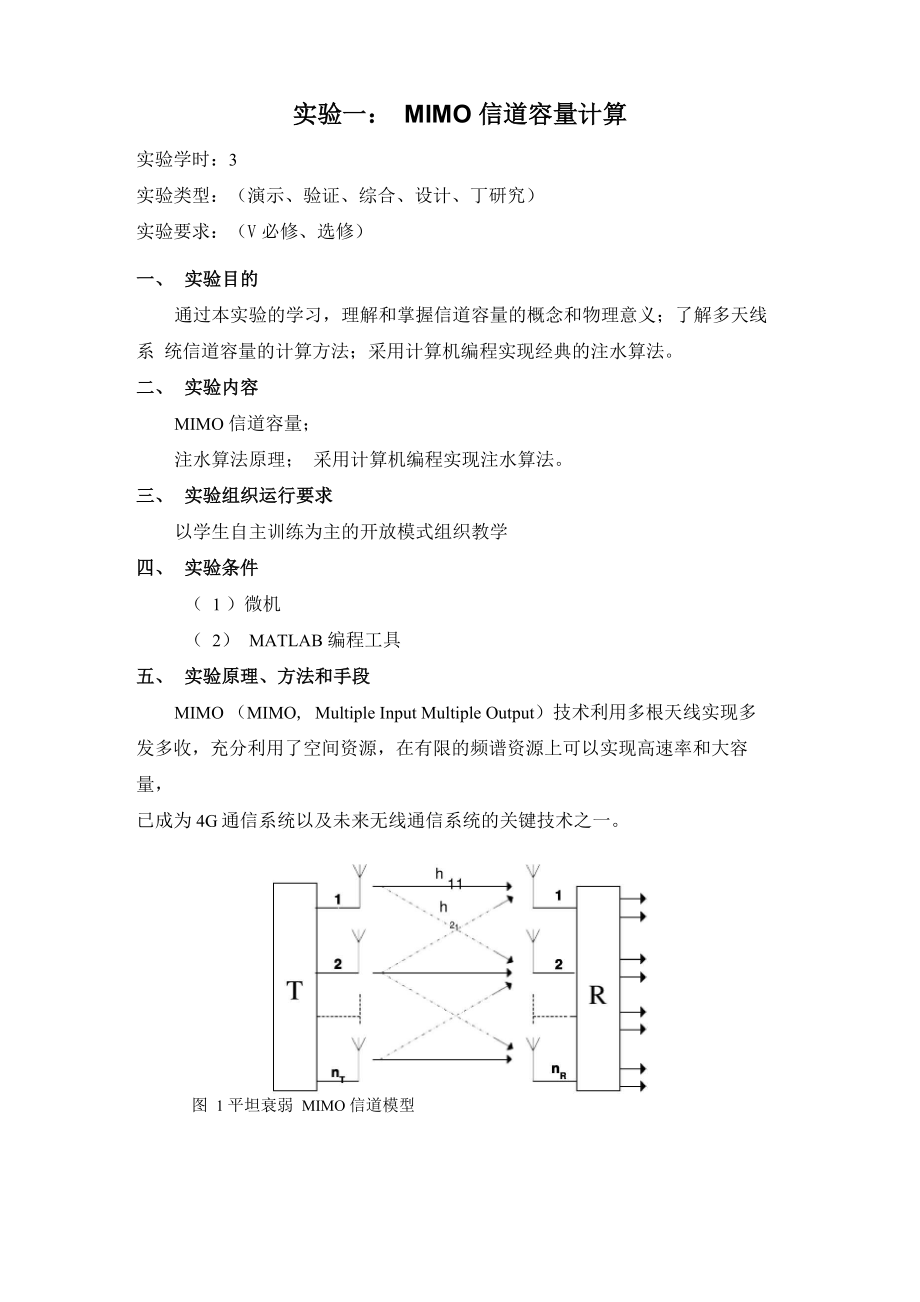

实验一： MIMO 信道容量计算实验学时：3实验类型：（演示、验证、综合、设计、丁研究）实验要求：（V必修、选修）一、 实验目的通过本实验的学习，理解和掌握信道容量的概念和物理意义；了解多天线系 统信道容量的计算方法；采用计算机编程实现经典的注水算法二、 实验内容MIMO 信道容量；注水算法原理； 采用计算机编程实现注水算法三、 实验组织运行要求以学生自主训练为主的开放模式组织教学四、 实验条件（ 1 ）微机（ 2） MATLAB 编程工具五、 实验原理、方法和手段MIMO （MIMO, Multiple Input Multiple Output）技术利用多根天线实现多发多收，充分利用了空间资源，在有限的频谱资源上可以实现高速率和大容量，已成为4G通信系统以及未来无线通信系统的关键技术之一图 1 平坦衰弱 MIMO 信道模型1．MIMO 信道模型MIMO 指多输入多输出系统，当发送信号所占用的带宽足够小的时候，信道 可以被认为是平坦的，即不考虑频率选择性衰落平坦衰弱的 MIMO 信道可以用一个n xn的复数矩阵H描述:RT「h11h21h12h22hnR1hnR2h 11nTh2 nT■hWT」其中n为发送端天线数，n为接收端天线数，H的元素h表示从第i根发射天T R j ,i线到第 j 根接收天线之间的空间信道衰落系数。
窄带MIMO信道模型(如图1所示)可以描述为:y = Hx + n其中，x为发送信号；y为接收信号；n为加性高斯白噪声2．MIMO 信道容量假设 n 服从均值为 0，协方差为单位阵的复高斯分布根据信道容量C = max{I(X;Y)}的定义，可以证明当p(x)服从高斯分布时，达到MIMO信道p(X)容量令x的协方差矩阵为R，则MIMO信道容量可表示为:x3)C(R U logdet G + HR H h )x x其中上标‘H'表示复共轭，I为单位阵，det表示取行列式C(R )表示单位带 x宽下的 MIMO 信道传输速率，单位为 Nat/sec发射机的传输功率可以表示为：P = E [x|I2}=E ^Tr Ckxh )}=Tr (E ^xxh })= Tr (R )x其中，IX表示向量的模，Tr表示取矩阵的迹，E表示求期望假设发射机的最大传输功率为 P ，则功率约束下的 MIMO 信道容量计算问题可T以描述为：max log det \I + HR H hxR*0s.t Tr（R ）＜ P .xT即在功率约束下找到x的最佳分布使得信道容量最大此处R > 0表示R为半X X正定矩阵3．奇异值分解及问题转化将信道矩阵进行奇异值分解，即H可分解为H二UDVh，其中U和V为酉矩阵满足UUH 二 I； UHU 二 I; VHV 二 I; VVH 二 I，D为nR X nT的矩形对角矩阵。
利用恒等式det（I + AB）= det（I+BA）和酉矩阵性质UhU二I,得到det G + UDV h R VDh Uh ） =det G + U h UDV h R VDh ） =det G + DV h R VDh ） =det G + Dh DV h R V ）X5）利用恒等式Tr（AB）= Tr（BA）和酉矩阵性质VhV二I，得到Tr（R ）= Tr（VVhR ）= Tr（VhR V）X X X定义A全DhD，利用（5）和（6），问题（4）可写为:max log det G + AV h R V ）VVH RxV＞0s.t. Tr（VhR V）＜ P .xT经过变量替换，令X全VhR V，问题（7） （i.e.,⑷）等价为Xmax log det（I + AX） sTTr（X）< P .T根据Hadamard不等式（参考《信息论基础》Thomas M. Cover,定理16.8.2），问题（8）的最优解X必为对角阵因此问题（8）可简化为max工 log |1 + Z{ as.t 工 x < P .iTi=19）其中，r为H （或者A）的秩,1x和一分别为X和A的对角元素 iai4.注水（water-filling）算法 求解问题（9）对问题（9）使用拉格朗日乘子法,可知最优解必须满足（1 ）x = max —-a ,0 , i = 1,2...ri IV i 丿£ X = PiTi=1 1其中卩为拉格朗日乘子。
为求得X，需先确定1，它满足iv£ max - -a ,0 = P （10）IV i 丿 丁i=1注意左边为1的递增函数，因此满足（10）的1唯一VV1找到满足（10）的-的方法可形象地称为注水（warter-filling）o这是因为，V我们可以将a看做是第i片区域的水平线，然后对整个区域注水，使其具有深度i1/ v，如图1所示所需总水量为£ max £,1/ v -a ｝，不断注水，直至总水量ii=1为P，第i个区域的水位深度即为最优的x*Ti图2注水算法图示每片区域的高度为Q注水总量为P，对整个区域iT注水使其高度达到1/ V*每片区域上水的高度（阴影部分所示）即为最优的x*i六、实验数据及具体步骤1） 随机产生H，每个信道系数服从均值为0方差为1的高斯分布（对Rayliegh分布）2） 奇异值分解H二UDVH （利用matlab SVD函数）3） 计算 A= DHD4） 注水法求解问题（9）5） 计算R二VXVh，根据（3）计算容量（或者根据问题（9）的最优值确定最大容量）x七、实验程序和结果一、有一并联高斯加性信道，各子信道的方差为 d12=0.1，d22=0.2，d32=0.3，d42=0.4，d52=0.5， d62=0.6，d72=0.7，d82=0.8，d92=0.9，d102=1.0。
1、若输入的信号总功率 P=5程序L=input（'子信道数目L='）; %输入子信道数目d=input（'各子信道噪声方差d='）; %输入各信道的噪声方差P=input（'输入信号总功率P='）; %输入信号总功率D=sum（d）; %各子信道的方差和Pav=（P+D）*1.0/L; %求平均输出频率i=1;p=ones（1，L）; %功率初始值boolean=1;c=0; %关闭的信道数量while(boolean)while(i<=L)if(Pav> WF子信道数目 L=10各子信道噪声方差 d=[0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0] 输入信号总功率 P=5p =0.2500Columns 1 through 80.9500 0.8500 0.7500 0.6500 0.5500 0.4500 0.3500 Columns 9 through 100.1500 0.0500C =6.0661>> WF子信道数目 L=10各子信道噪声方差 d=[0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0] 输入信号总功率 P=1p =Columns 1 through 80.4000 0.3000 0.2000 0.1000 0 0 0Columns 9 through 1000C =2.3514二、实验题目clear all;nt=[2 4 8];nr=[2 4 8];v=0; %给定1/v初始值(也就是这里的v)for count=1:3y=0;for PTdb=0:5:30y=y+1;PT=10人(PTdb/10); %把PT转化为10进制for k=1:1000H=sqrt(1/2)*complex(randn(nr(count),nt(count)),randn(nr(count),nt(count))); %随机产生H，每个信道系数服从均值为0,方差为1的高斯分布(对Rayliegh分布)(sqrt(1/2) 为了使模也为 1)[U，D，VH]=svd(H); %奇异值分解 H=U*D*VHA=D'*D; %求 DH*Dai=sort((1./diag(A))'); %求 ai 并按从小到大排序L=length(ai);AI=sum(ai); %各子信道的方差和Pav=(PT+AI)/L; %求平均输出频率i=1;p=ones(1，L); %功率初始值boolean=1;ct=0; %关闭的信道数量while(boolean)while(i<=L) if(Pav
c表示单位带宽下的 MIMO信道传输速率，单位为Nat/secendC(y)=real(sum(c))/1000;pt(y)=PTdb;endswitch countcase 1plot(pt,C,'r-*');hold on;case 2plot(pt,C,'y-p');hold on;case 3plot(pt,C,'g-s');hold on;endendlegend('nt=nr=2','nt=nr=4','nt=nr=8'); title('MIMO 信道容量与功率关系图');xlabel('功率 /dB');ylabel(容量 /Nat/sec');grid on;输出MIMO信道容量与功率关系團1 I I I ■I I I: : : —+— nt=rir=2I I I: : : nt=nr=4: : ; ―B—毗=訂「=80006 4 310 15 20 25 30功率用日八、实验心得在本次的实验中，我了解了注水法的思想，并且学会了如何使用注水法来求解MIMO的 信道容量和子信道的分配功率注水法的思想：我们可以将ai看做是第i片区域的水平线, 然后对整个区域注水，使其具有深度1/v。
所需总水量为£ max {),1/ v -a }，不断注水，ii=1直至总水量为PT第i个区域的水位深度即为最优的xi在解决书上的问题时，我们要考 虑到每次平均功率都要重算，并且要知道如何找到该关闭的子信道实验题目时我们要注意 一些数据的初始值不能少。
