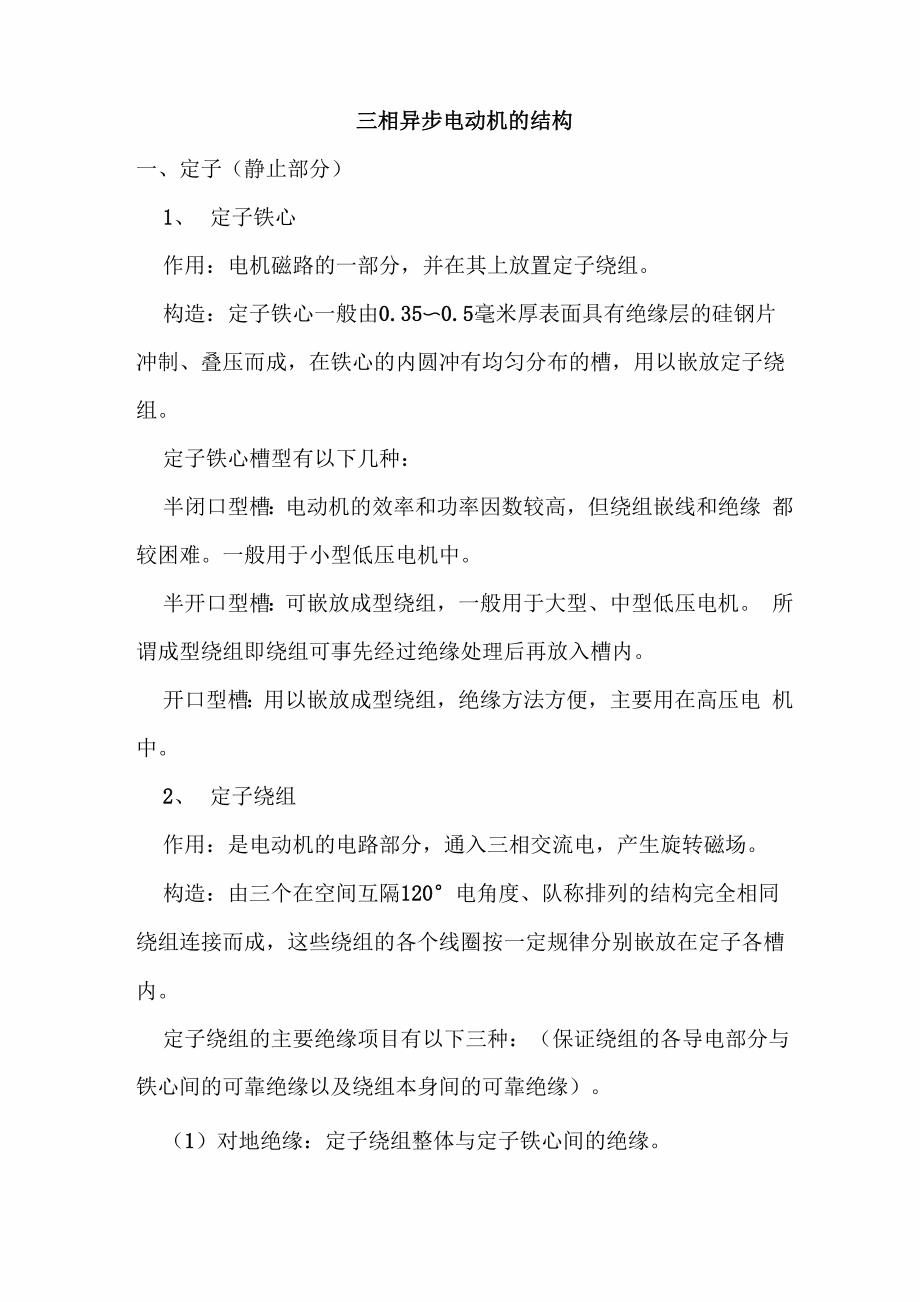

三相异步电动机的结构一、定子（静止部分）1、 定子铁心作用：电机磁路的一部分，并在其上放置定子绕组构造：定子铁心一般由0.35〜0.5毫米厚表面具有绝缘层的硅钢片 冲制、叠压而成，在铁心的内圆冲有均匀分布的槽，用以嵌放定子绕 组定子铁心槽型有以下几种：半闭口型槽：电动机的效率和功率因数较高，但绕组嵌线和绝缘 都较困难一般用于小型低压电机中半开口型槽：可嵌放成型绕组，一般用于大型、中型低压电机 所谓成型绕组即绕组可事先经过绝缘处理后再放入槽内开口型槽：用以嵌放成型绕组，绝缘方法方便，主要用在高压电 机中2、 定子绕组作用：是电动机的电路部分，通入三相交流电，产生旋转磁场构造：由三个在空间互隔120°电角度、队称排列的结构完全相同 绕组连接而成，这些绕组的各个线圈按一定规律分别嵌放在定子各槽 内定子绕组的主要绝缘项目有以下三种：（保证绕组的各导电部分与 铁心间的可靠绝缘以及绕组本身间的可靠绝缘）1）对地绝缘：定子绕组整体与定子铁心间的绝缘2） 相间绝缘：各相定子绕组间的绝缘3） 匝间绝缘：每相定子绕组各线匝间的绝缘电动机接线盒内的接线：电动机接线盒内都有一块接线板，三相绕组的六个线头排成上下 两排，并规定上排三个接线桩自左至右排列的编号为（（U1）、2（V1）、 3（W1），下排三个接线桩自左至右排列的编号为6（W2）、4（U2）、 5（V2），.将三相绕组接成星形接法或三角形接法。
凡制造和维修时 均应按这个序号排列3、机座作用：固定定子铁心与前后端盖以支撑转子，并起防护、散热等 作用构造：机座通常为铸铁件，大型异步电动机机座一般用钢板焊成， 微型电动机的机座采用铸铝件封闭式电机的机座外面有散热筋以增 加散热面积，防护式电机的机座两端端盖开有通风孔，使电动机内外 的空气可直接对流，以利于散热二、转子（旋转部分）1、三相异步电动机的转子铁心：作用：作为电机磁路的一部分以及在铁心槽内放置转子绕组构造：所用材料与定子一样，由0.5毫米厚的硅钢片冲制、叠压而 成，硅钢片外圆冲有均匀分布的孔，用来安置转子绕组通常用定子 铁心冲落后的硅钢片内圆来冲制转子铁心一般小型异步电动机的转 子铁心直接压装在转轴上，大、中型异步电动机（转子直径在300~400毫米以上）的转子铁心则借助与转子支架压在转轴上2、三相异步电动机的转子绕组作用：切割定子旋转磁场产生感应电动势及电流，并形成电磁转 矩而使电动机旋转构造：分为鼠笼式转子和绕线式转子1） 鼠笼式转子：转子绕组由插入转子槽中的多根导条和两个环 行的端环组成若去掉转子铁心，整个绕组的外形像一个鼠笼，故称 笼型绕组小型笼型电动机采用铸铝转子绕组，对于100KW以上的 电动机采用铜条和铜端环焊接而成。
2） 绕线式转子：绕线转子绕组与定子绕组相似，也是一个对称 的三相绕组，一般接成星形，三个出线头接到转轴的三个集流环上， 再通过电刷与外电路联接特点：结构较复杂，故绕线式电动机的应用不如鼠笼式电动机广 泛但通过集流环和电刷在转子绕组回路中串入附加电阻等元件，用 以改善异步电动机的起、制动性能及调速性能，故在要求一定范围内 进行平滑调速的设备，如吊车、电梯、空气压缩机等上面采用三、三相异步电动机的其它附件1、 端盖：支撑作用2、 轴承：连接转动部分与不动部分3、 轴承端盖：保护轴承4、 风扇：冷却电动机。
