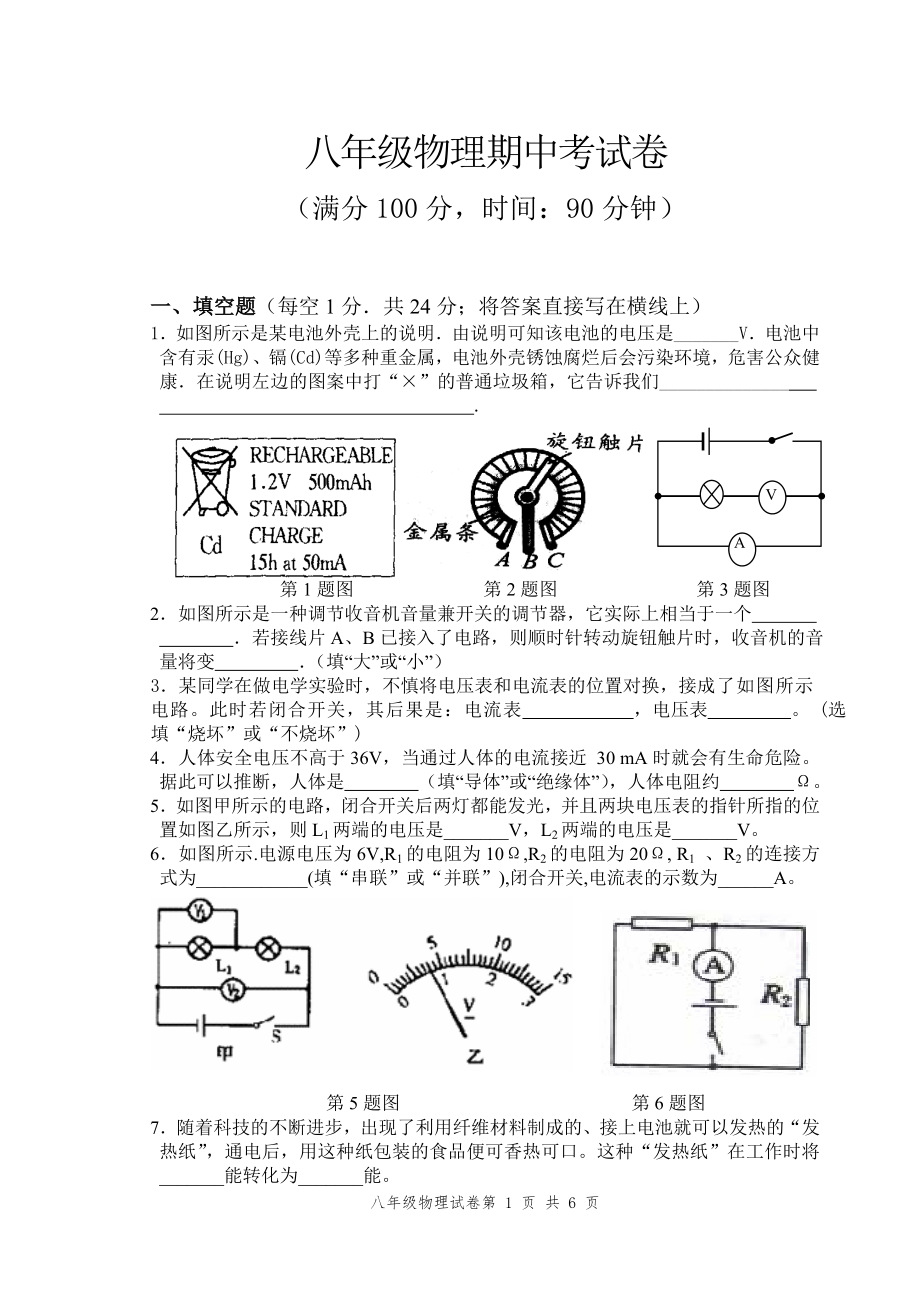

八年级物理期中考试卷（满分100分，时间：90分钟） 一、填空题（每空1分．共24分；将答案直接写在横线上）1．如图所示是某电池外壳上的说明．由说明可知该电池的电压是_______V．电池中含有汞(Hg)、镉(Cd)等多种重金属，电池外壳锈蚀腐烂后会污染环境，危害公众健康．在说明左边的图案中打“×”的普通垃圾箱，它告诉我们______________ .VA第1题图 第2题图 第3题图2．如图所示是一种调节收音机音量兼开关的调节器，它实际上相当于一个 ．若接线片A、B已接入了电路，则顺时针转动旋钮触片时，收音机的音量将变 ．（填“大”或“小”）3．某同学在做电学实验时，不慎将电压表和电流表的位置对换，接成了如图所示电路此时若闭合开关，其后果是：电流表 ，电压表 (选填“烧坏”或“不烧坏”)4．人体安全电压不高于36V，当通过人体的电流接近 30 mA时就会有生命危险据此可以推断，人体是 （填“导体”或“绝缘体”），人体电阻约 Ω。
5．如图甲所示的电路，闭合开关后两灯都能发光，并且两块电压表的指针所指的位置如图乙所示，则L1两端的电压是_______V，L2两端的电压是_______V6．如图所示.电源电压为6V,R1的电阻为10Ω,R2的电阻为20Ω, R1 、R2的连接方式为____________(填“串联”或“并联”),闭合开关,电流表的示数为______A第5题图 第6题图7．随着科技的不断进步，出现了利用纤维材料制成的、接上电池就可以发热的“发热纸”，通电后，用这种纸包装的食品便可香热可口这种“发热纸”在工作时将_______能转化为_______能8．某同学想借助如图所示的电能表测出家中一盏电灯的电功率．(1) 这时电能表的示数为 kW·h；(2) 从电能表上可以看出，这个同学家接入用电器的电功率最多允 许达到 W3) 测量时除用电能表外，还需要使用的测量工具是 ．(4) 关掉家中其它的所有用电器，只让这盏电灯工作，测得电能表 转盘转10转所用的时间是2min，则这盏灯的电功率是 W．9．如图所示，电源电压是5V且不变，S闭合后电压表示数为1V，则灯L1两端的电压为 V，灯L2两端的电压为 V；灯L1、L2的电阻相比较大的是 ，通过灯L1、L2的电流相比是 大(选填“L1”、“L2”或“一样”)。
10．灯泡L的额定电压为6V，小星通过实验测得其电流随电压变化的曲线如图由图可知，当小灯泡L正常发光时，通过其灯丝的电流是_______A；通过调节滑动变阻器，使小灯泡两端的电压为3V，则此时小灯泡L消耗的实际功率为_______W第9题图 第10题图二、选择题(每小题3分,共30分，每小题只有一个选项是符合题意的) 题号11121314151617181920答案 11．三峡工程举世瞩目，其水电站的年发电量在847亿千瓦时以上．“千瓦时”是下列哪种物理量的单位?（ ）A．时间 B．电能 C． 电功率 D．电压 12．已知：R1
0.63A315V图b图a（1）某次实验时电压表和电流表的读数如图b所示，电压表的读数为 V，电流表的读数为 A，则电阻的测量值R= Ω；（2）考虑到电压表的电阻对电路的影响，必然会给测量结果带来误差，那么用这种方案测量出来的电阻值 (选填“大于”、“小于”或“等于”) 电阻的真实值，其原因是： 22．（16分）在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω1)连接电路时开关应 ，电流表的量程应选0~ A2)请你用笔画线代替导线，将图甲中的实物电路连接完整3)闭合开关前，图甲中滑动变阻器的滑片P应位于 （选填“A”或“B”）端4) 小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为 V，若他想测量小灯泡的额定功率，应将图中滑片P向 （选填“A”或“B”）端移动，使电压表的示数为2.5V图25(5)小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是 W。
图甲 图乙 图丙图23(6)小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是 （写出一种即可）四、计算与推导题（共20分，解答要有必要的公式和过程）23． （6分）如图所示，R1=10Ω，闭合开关S后，电压表V2的示数U2=2.4V，电流表A的示数I=0.4A求：（1）电压表V1的示数U1 ；（2）电阻R2的阻值以下是小谢同学的解答过程： 解：因为 R1、R2并联，所以U1=U2=2.4V I1＝U1／R1＝2.4V／10Ω＝0.24A I2＝I－I1＝0.4A－0.24A＝0.16A R2＝U2／I2＝2.4V／0.16A＝15Ω小谢同学的错误根源是：_____________________ 你的解答是：24．（6分）中考前,由于气温偏高,瑞瑞的妈妈为了让他有一个更好的学习环境，特地买了一台冷热两用的空调安装在他的房间.这台空调的说明书中主要数据如表，问：(1)空调正常制冷时电流为多少？连续正常制冷30min消耗的电能为多少kW·h？(2)夏天由于空调使用较多，供电系统负荷增大，应如何使用空调有利于节能？电源电压220V频率50Hｚ额定制冷功率1320W额定制热功率1420W（答出一点即可）25．（8分）在如图（左）所示的电路中，电源电压为9V且保持不变，电流表的规格为“0～0．6A”，电压表的规格为“0～15V”，灯泡上标有“6V 6W”字样，灯泡电流随电压变化关系如图（右）所示，求： (1)灯泡正常发光时的电流。
2)当电流表示数为0．4A时，计算出灯泡得实际消耗功率3)为了保证电路安全，滑动变阻器接入电路中的最小阻值及此时电路消耗的总功率八年级物理试卷第 6 页 共 6 页。
