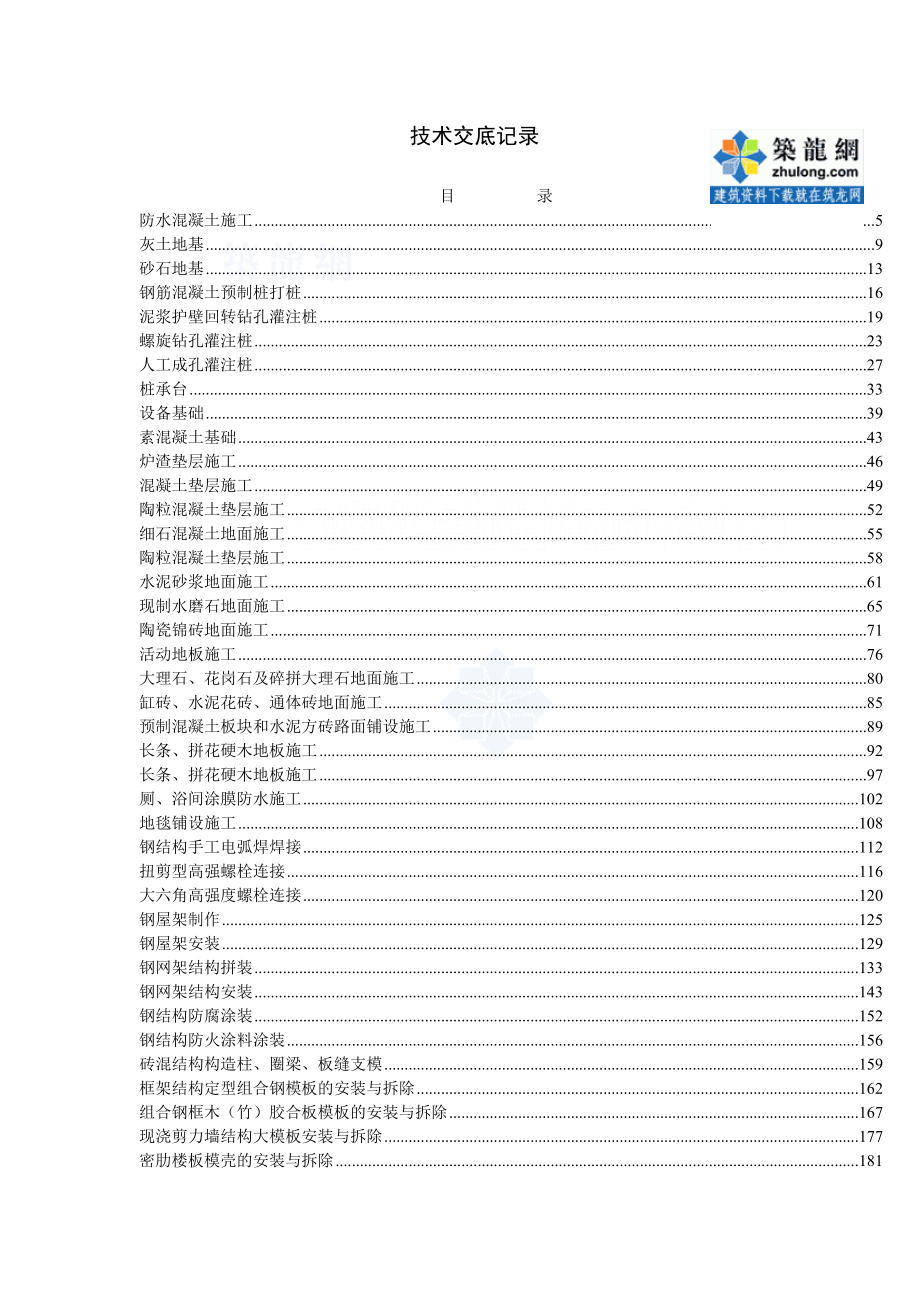

技术交底记录目 录防水混凝土施工 5灰土地基 9砂石地基 13钢筋混凝土预制桩打桩 16泥浆护壁回转钻孔灌注桩 19螺旋钻孔灌注桩 23人工成孔灌注桩 27桩承台 33设备基础 39素混凝土基础 43炉渣垫层施工 46混凝土垫层施工 49陶粒混凝土垫层施工 52细石混凝土地面施工 55陶粒混凝土垫层施工 58水泥砂浆地面施工 61现制水磨石地面施工 65陶瓷锦砖地面施工 71活动地板施工 76大理石、花岗石及碎拼大理石地面施工 80缸砖、水泥花砖、通体砖地面施工 85预制混凝土板块和水泥方砖路面铺设施工 89长条、拼花硬木地板施工 92长条、拼花硬木地板施工 97厕、浴间涂膜防水施工 102地毯铺设施工 108钢结构手工电弧焊焊接 112扭剪型高强螺栓连接 116大六角高强度螺栓连接 120钢屋架制作 125钢屋架安装 129钢网架结构拼装 133钢网架结构安装 143钢结构防腐涂装 152钢结构防火涂料涂装 156砖混结构构造柱、圈梁、板缝支模 159框架结构定型组合钢模板的安装与拆除 162组合钢框木（竹）胶合板模板的安装与拆除 167现浇剪力墙结构大模板安装与拆除 177密肋楼板模壳的安装与拆除 181地下室钢筋绑扎 185剪力墙结构大模板墙体钢筋绑扎 194双钢筋叠合板钢筋绑扎 199钢筋手工电弧焊 202水平钢筋窄间隙焊 208钢筋闪光对焊 217钢筋电渣压力焊 223带肋钢筋径向挤压连接 229锥螺纹钢筋接头 232普通混凝土现场拌制 238轻骨料混凝土现场拌制 243砖混结构、构造柱、圈梁、板缝等混凝土施工 249剪力墙结构大模板普通混凝土施工 252全现浇结构（大模板）轻骨料混凝土施工 256现浇框架结构混凝土浇筑施工 260双钢筋叠合板安装施工 267预应力短向圆孔板安装 271预应力实心整间大楼板安装 274预制钢筋混凝土框架结构构件安装 277预制外墙板安装 284预制外墙板构造防水施工 288制楼梯、休息板及垃圾道安装 293预制钢筋混凝土隔墙板安装 296加气混凝土条板安装 299预应力后张法张拉施工 302无粘结预应力筋工 307无粘结预应力筋工 314人工挖土 321机械挖土 325基土钎探 330灰土地基 333混凝土垫层 336砌砖基础 339砌砖基础 343砂石地基 347长螺旋钻成孔灌注桩 350打预制钢筋混凝土桩 355人工回填土 359机械回填土 362木门窗安装 366钢门窗安装 371铝合金门窗安装 375涂色镀锌钢板门窗安装 380硬PVＣ塑料门窗安装 384砖基础砌筑 388一般砖砌体砌筑 392料石砌筑 397中型砌块砌筑工程施工 401空心砖砌筑 407人工挖土 411机械挖土 415基土钎探 420人工回填土 423机械回填土 426屋面找平层 430屋面找平层 434屋面找平层 438高聚物改性沥青卷材屋面防水层施工 442合成高分子卷材屋面防水层施工 445沥青油毡卷材屋面防水层 450沥青油毡卷材屋面防水层施工 455屋面保温层 460屋面保温层施工 463屋面找平层施工 466雨水管、变形缝制作安装 469高聚物改性沥青卷材屋面防水层施工 472高聚物改性沥青卷材屋面防水层施工 475砌砖墙 478砌加气砼砌块墙 483砖混结构模板 487框架结构定型组合钢模板 490砖混、外砖内模结构钢筋绑扎 495砖混、外砖内模结构钢筋绑扎 499框架结构钢筋绑扎 503钢筋手工电弧焊 509钢筋电渣压力焊工艺标准 515钢筋气压焊 522钢筋闪光对焊工艺标准 525砖混结构(构造柱、圈梁、板缝等)砼浇筑 533框架结构砼浇筑 537预应力圆孔板安装 543预应力大楼板安装 546预制钢筋砼框架结构构件安装 549预制外墙板安装 558预制楼梯及垃圾道安装 561预制楼梯及垃圾道安装 564预制阳台、雨罩、通道板安装 567外墙板构造防水 570炉渣垫层 576内墙抹石灰砂浆 579混凝土垫层 584抹水泥砂浆 587加气混凝土条板墙面抹灰 592水泥砂浆地面 598混凝土内墙、顶抹灰 601细石混凝土地面 607墙面水刷石施工 610现制水磨石地面 615墙面干粘石施工 620预制水磨石地面 625大理石、花岗石及碎拼大理石地面 629大理石、花岗石及碎拼大理石地面 634拉毛灰施工 639大理石、磨光花岗石、预制水磨石饰面 643斩假石施工 648缸砖、水泥花砖地面 652喷涂、滚涂、弹涂施工 656陶瓷锦砖地面 663钢、木框扇玻璃安装 666细石混凝土地面 670厕浴间SBS橡胶改性沥青涂料防水层 674铝合金框、扇及塑料框、扇玻璃安装 677厕浴间聚氨酯涂膜防水层 681木骨架罩面板顶棚施工 685厕浴间氯丁胶乳沥青涂料防水层 689轻钢骨架罩面板顶棚施工 692内墙抹石灰砂浆 696轻钢龙骨石膏罩面板隔墙施工 701抹水泥砂浆 707增强石膏空心条板隔墙施工 713喷涂、滚涂、弹涂 718增强水泥（GRC）空心条板隔墙施工 723工程名称交底部位工程编号日期交底内容：防水混凝土施工1 范围 本工艺标准适用于一般民用及工业建筑的地下室防水，推荐刚性防水做法；UEA补偿收缩混凝土刚性防水施工工艺。
2 施工准备 2.1 材料及主要机具： 水泥：采用425号硅酸盐水泥、普通硅酸盐水泥，或矿渣硅酸盐水泥，严禁使用过期、受潮、变质的水泥 砂：宜用中砂，含泥量不得大于3% 石：宜用卵石，最大粒径不宜大于40mm，含泥量不大于1%，吸水率不大于1.5% 水：饮用水或天然洁净水 膨胀剂：其性能应符合行业标准《混凝土膨胀剂》（JC476—92），其掺量应符合设计要求及有关的规定，与其它外加剂混合使用时，应经试验试配后使用 主要机具：混凝土搅拌机、翻斗车、手推车、振捣器、溜槽、串桶、铁板、铁锹、吊斗，计算器具磅秤等 2.2 作业条件： 钢筋、模板上道工序完成，办理隐检、预检手续注意检查固定模板的铁丝、螺栓是否穿过混凝土墙，如必须穿过时，应采取止水措施特别是管道或预埋件穿过处是否已做好防水处理木模板提前浇水湿润，并将落在模板内的杂物清理干净 根据施工方案，做好技术交底 材料需经检验，由试验室试配提出混凝土配合比，试配的抗渗等级应按设计要求提高0.2MPa 如地下水位高，地下防水工程施工期间继续做好降水，排水。
3 操作工艺 3.1 工艺流程作业准备→混凝土搅拌→运输→混凝土浇筑→养护3.2 混凝土搅拌：搅拌投料顺序：石子→砂→水泥→膨胀剂→水投料先干拌0.5～1min再加水水分三次加入，加水后搅拌1～2min（比普通混凝土搅拌时间延长0.5min）混凝土搅拌前必须严格按试验室配合比通知单操作，不得擅自修改散装水泥、砂、石车车过磅，在雨季，砂必须每天测定含水率，调整用水量现场搅拌坍落度控制6～8cm，泵送商品混凝土坍落度控制14～16cm 3.3 运输：混凝土运输供应保持连续均衡，间隔不应超过1.5h，夏季或运距较远可适当掺入缓凝剂，一般掺入2.5‰～3‰木钙为宜运输后如出现离析，浇筑前进行二次拌合 3.4 混凝土浇筑：应连续浇筑，宜不留或少留施工缝 底板一般按设计要求不留施工缝或留在后浇带上 墙体水平施工缝留在高出底板表面不少于200mm的墙体上，墙体如有孔洞，施工缝距孔洞边缘不宜少于300mm，施工缝形式宜用凸缝（墙厚大于30cm）或阶梯缝、平直缝加金属止水片（墙厚小于30cm），施工缝宜做企口缝并用B.W止水条处理垂直施工缝宜与后浇带、变形缝相结合。
在施工缝上浇筑混凝土前，应将混凝土表面凿毛，清除杂物，冲净并湿润，再铺一层2～3cm厚水泥砂浆（即原配合比去掉石子）或同一配合比的减石子混凝土，浇筑第一步其高度为40cm，以后每步浇筑50～60cm，严格按施工方案规定的顺序浇筑混凝土自高处自由倾落不应大于2m，如高度超过3m，要用串桶、溜槽下落 应用机械振捣，以保证混凝土密实，振捣时间一般10s为宜，不应漏振或过振，振捣延续时间应使混凝土表面浮浆，无气泡，不下沉为止铺灰和振捣应选择对称位置开始，防止模板走动，结构断面较小，钢筋密集的部位严格按分层浇筑、分层振捣的要求操作，浇筑到最上层表面，必须用木抹找平，使表面密实平整 3.5 养护：常温（20～25℃）浇筑后6～10h苫盖浇水养护，要保持混凝土表面湿润，养护不少于14d 3.6 冬期施工：水和砂应根据冬施方案规定加热，应保证混凝土入模温度不低于5℃，采用综合蓄热法保温养护，冬期施工掺入的防冻剂应选用经认证的产品拆模时混凝土表面温度与环境温度差不大于15℃4 质量标准 4.1 保证项目： 防水混凝土的原材料、外加剂及预埋件必须符合设计要求和施工规范有关标准的规定，检查出厂合格证、试验报告。
防水混凝土的抗渗等级和强度必须符合设计要求，检查配合比及试块试验报告抗渗试块500m3以下留两组，一组标养，一组同条件养护，养护期28d，每增250～500m3增留两组 施工缝、变形缝、止水片、穿墙管、支摸铁件设置与构造须符合设计要求和施工规范的规定，严禁有渗漏 4.2 基本项目： 混凝土表面平整，无露筋、蜂窝等缺陷，预埋件位置正确 4.3 允许偏差项目，见表3-15 成品保护 5.1 为保护钢筋、模板尺寸位置正确，不得踩踏钢筋，并不得碰撞、改动模板、钢筋 5.2 在拆模或吊运其它物件时，不得碰坏施工缝处企口，及止水带 5.3 保护好穿墙管、电线管、电门盒及预埋件等，振捣时勿挤偏或使预埋件挤入混凝土内6 应注意的质量问题： 表3-1允许偏差 (mm)高层框架高层大模1轴线位移5尺量检查2楼层标高±5±10用水准仪或尺量检查+5-2每 层5用2m托线板检查全 高H/1000用经纬仪或吊线和尺量检查5表面平整84用2m靠尺和楔形塞尺检查6预埋铜板中心线位置偏移107预埋管螺栓中心线位置偏移58井筒全高垂直度H/1000用吊线和尺量检查 6.1 严禁在混凝土内任意加水，严格控制水灰比，水灰比过大将影响补偿收缩混凝土的膨胀率，直接影响补偿收缩及减少收缩裂缝的效果。
6.2 细部构造处理是防水的薄弱环节，施工前应审核图纸，特殊部位如变形缝、施工缝、穿墙管、预埋件等细部要精心处理 6.3 地下室防水工程必须由防水专业队施工，其技术负责人及班组长必须持有上岗证书施工完毕，及时整理施工技术资料，交总包归档地下室防水工程保修期三年，出现渗漏要负责返修 6.4 穿墙管外预埋带有止水环的套管，应在浇筑混凝土前预埋固定，止水环周围混凝土要细心振捣密实，防止漏振，主管与套管按设计要求用防水密封膏封严 6.5 结构变形缝应严格按设计要求进行处理，止水带位置要固定准确，周围混凝土要细心浇筑振捣，保证密实，止水带不得偏移，变形缝内填沥青木丝板或聚乙烯泡沫棒，缝内20mm处填防水密封膏，在迎水面上加铺一层防水卷材，并抹20mm防水砂浆保护 6.6 后浇缝一般待混凝土浇筑六周后，应以原设计混凝土等级提高一级的补偿收缩混凝土浇筑，浇筑前接槎处要清理干净，养护28d7 质量记录 本工艺标准应具备以下质量记录： 7.1 材料（水泥、砂、石、，外加剂等）的出厂质量证明书、试验报告 7.2 混凝土试块试验报告包括抗压及抗渗试块）。
7.3 隐检记录 7.4 设计变更及洽商记录 7.5 分项工程质量检验评定 7.6 其它技术文件技术负责人： 交底人： 接交人：工程名称交底部位工程编号日期交底内容：灰土地基1 范围 本工艺标准适用于一般工业与民用建筑的基坑、基槽、室内地评、管沟、室外台阶和散水等灰土地基（垫层）2 施工准备 2.1 材料及主要机具： 土：宜优先采用基槽中挖出的土，但不得含有有机杂物，使用前应先过筛，其粒径不大于15mm含水量应符合规定 石灰：应用块灰或生石灰粉；使用前应充分熟化过筛，不得含有粒径大于5mm的生石灰块，也不得含有过多的水分 主要机具有：一般应备有木夯、蛙式或柴油打夯机、手推车、筛子（孔径6～10mm和16～20mm两种）、标准斗、靠尺、耙子、平头铁锹、胶皮管、小线和木折尺等 2.2 作业条件： 基坑（槽）在铺灰土前必须先行钎探验槽，并按设计和勘探部门的要求处理完地基，办完隐检手续 基础外侧打灰土，必须对基础，地下室墙和地下防水层、保护层进行检查，发现损坏时应及时修补处理，办完隐检手续。
现浇的混凝土基础墙、地梁等均应达到规定的强度，不得碰坏损伤混凝土 当地下水位高于基坑（槽）底时，施工前应采取排水或降低地下水位的措施，使地下水位经常保持在施工面以下0.5m左右，在3d内不得受水浸泡 施工前应根据工程特点、设计压实系数，土料种类、施工条件等，合理确定土料含水量控制范围铺灰土的厚度和夯打遍数等参数重要的灰土填方其参数应通过压实试验来确定 房心灰土和管沟灰土，应先完成上下水管道的安装或管沟墙间加固等措施后，再进行并且将管沟、槽内、地坪上的积水或杂物、垃圾等有机物清除干净 施工前，应作好水平高程的标志如在基坑（槽）或管沟的边坡上每隔3m钉上灰土上平的木撅，在室内和散水的边墙上弹上水平线或在地坪上钉好标高控制的标准木桩3 操作工艺 3.1 工艺流程：检验土料和石灰粉的质量并过筛→灰土拌合→槽底清理→分层铺灰土→夯打密实→找平验收 3.2 首先检查土料种类和质量以及石灰材料的质量是否符合标准的要求；然后分别过筛如果是块灰闷制的熟石灰，要用6～10mm的筛子过筛，是生石灰粉可直接使用；土料要用16～20mm筛子过筛，均应确保粒径的要求。
3.3 灰土拌合：灰土的配合比应用体积比，除设计有特殊要求外，一般为2∶8或3∶7基础垫层灰土必须过标准斗，严格控制配合比拌合时必须均匀一致，至少翻拌两次，拌合好的灰土颜色应一致 3.4 灰土施工时，应适当控制含水量工地检验方法是：用手将灰土紧握成团，两指轻捏即碎为宜如土料水分过大或不足时，应晾干或洒水润湿 3.5 基坑（槽）底或基土表面应清理干净特别是槽边掉下的虚土，风吹入的树叶、木屑纸片、塑料袋等垃圾杂物 3.6 分层铺灰土：每层的灰土铺摊厚度，可根据不同的施工方法，按表2-l选用 灰土最大虚铺厚度 表2-1项次夯具的种类重量 (kg)虚铺厚度 (mm)备 注1木 夯40～80200～250 人力打夯，落高400～500mm，一夯压半夯2轻型夯实工具—200～250 蛙式打夯机、柴油打夯机3压路机机重6～10t200～300 双 轮 各层铺摊后均应用木耙找平，与坑（槽）边壁上的木撅或地坪上的标准木桩对应检查 3.7 夯打密实：夯打（压）的遍数应根据设计要求的干土质量密度或现场试验确定，一般不少于三遍。
人工打夯应一夯压半夯，夯夯相接，行行相接，纵横交叉 3.8 灰土分段施工时，不得在墙角、柱基及承重窗间墙下接槎，上下两层灰土的接槎距离不得小于500mm 3.9 灰土回填每层夯（压）实后，应根据规范规定进行环刀取样，测出灰土的质量密度，达到设计要求时，才能进行上一层灰土的铺摊 用贯入度仪检查灰土质量时，应先进行现场试验以确定贯入度的具体要求环刀取土的压实系数用dy鉴定，一般为0.93～0.95；也可按照表2-2的规定执行 灰土质量密度标准 表2-2项次土料种类灰土最小质量密度 (g/cm3)123轻亚粘土亚 粘 土粘 土1.551.501.45 3.10 找平与验收：灰土最上一层完成后，应拉线或用靠尺检查标高和平整度，超高处用铁锹铲平；低洼处应及时补打灰土 3.11 雨、冬期施工： 基坑（槽）或管沟灰土回填应连续进行，尽快完成施工中应防止地面水流入槽坑内，以免边坡塌方或基上遭到破坏 雨天施工时，应采取防雨或排水措施刚打完毕或尚未夯实的灰土，如遭雨淋浸泡，则应将积水及松软灰土除去，并重新补填新灰土夯实，受浸湿的灰土应在晾干后，再夯打密实。
冬期打灰土的土料，不得含有冻土块，要做到随筛、随拌、随打、随盖，认真执行留、接搓和分层夯实的规定在土壤松散时可允许洒盐水气温在-10℃以下时，不宜施工并且要有冬施方案4 质量标准 4.1 保证项目： 基底的土质必须符合设计要求 灰土的干土质量密度或贯入度必须符合设计要求和施工规范的规定 4.2 基本项目 配料正确，拌合均匀，分层虚铺厚度符合规定，夯压密实，表面无松散、起皮 留槎和接槎分层留接槎的位置、方法正确，接槎密实、平整 4.3 允许偏差项目，见表2-3 灰土地基允许偏差 表2-3项次项 目允许偏差 (mm)检 验 方 法12顶面标高表面平整度±1515用水平仪或拉线和尺量检查用2m靠尺和楔形塞尺量检查5 成品保护 5.1 施工时应注意妥善保护定位桩、轴线桩，防止碰撞位移，并应经常复测 5.2 对基础、基础墙或地下防水层、保护层以及从基础墙伸出的各种管线，均应妥善保护，防止回填灰土时碰撞或损坏。
5.3 夜间施工时，应合理安排施工顺序，要配备有足够的照明设施，防止铺填超厚或配合比错误 5.4 灰土地基打完后，应及时进行基础的施工和地坪面层的施工，否则应临时遮盖，防止日洒雨淋6 应注意的质量问题 6.1 未按要求测定干土的质量密度：灰土回填施工时，切记每层灰土夯实后都得测定干土的质量密度，符合要求后，才能铺摊上层的灰土并且在试验报告中，注明土料种类、配合比、试验日期、层数（步数）、结论、试验人员签字等密实度末达到设计要求的部位，均应有处理方法和复验结果 6.2 留、接槎不符合规定：灰土施工时严格执行留接槎的规定当灰土基础标高不同时，应作成阶梯形，上下层的灰土接槎距离不得小于500mm接槎的槎子应垂直切齐 6.3 生石灰块熟化不良：没有认真过筛，颗粒过大，造成颗粒遇水熟化体积膨胀，会将上层垫层、基础拱裂夯必认真对待熟石灰的过筛要求 6.4 灰土配合比不准确：土料和熟石灰没有认真过标准斗，或将石灰粉花洒在土的表面，拌合也不均匀，均会造成灰土地基软硬不一致，干土质量密度也相差过大应认真做好计量工作 6.5 房心灰土表面平整偏差过大，致使地面混凝土垫层过厚或过薄，造成地面开裂、空鼓。
认真检查灰土表面的标高及平整度 6.6 雨、冬期不宜做灰土工程，适当考虑修改设计否则应编好分项雨季、冬期施工方案；施工时严格执行施工方案中的技术措施，防止造成灰土水泡、冻胀等质量返工事故7 质量记录 本工艺标准应具备以下质量记录； 7.1 施工区域内建筑场地的工程地质勘察报告 7.2 地基钎探记录 7.3 地基隐蔽验收记录 7.4 灰土的试验报告技术负责人： 交底人： 接交人：工程名称交底部位工程编号日期交底内容：砂石地基1 范围 本工艺标准适用于工业和民用建筑的砂石地基、地基处理以及地面垫层（夯实和碾压法）2 施工准备 2.1 材料及主要机具： 天然级配砂石或人工级配砂石：宜采用质地坚硬的中砂、粗砂、砾砂、碎（卵）石、石屑或其他工业废粒料在缺少中、粗砂和砾石的地区，可采用细砂，但宜同时掺入一定数量的碎石或卵石，其掺量应符合设计要求颗粒级配应良好 级配砂石材料，不得含有草根、树叶、塑料袋等有机杂物及垃圾用做排水固结地基时，含泥量不宜超过3%。
碎石或卵石最大粒径不得大于垫层或虚铺厚度的2/3，并不宜大于50mm 主要机具：一般应备有木夯、蛙式或柴油打夯机、推土机、压路机（6～10t）、手推车、平头铁锹、喷水用胶管、2m靠尺、小线或细铅丝、钢尺或木折尺等 2.2 作业条件： 设置控制铺筑厚度的标志，如水平标准木桩或标高桩，或在固定的建筑物墙上、槽和沟的边坡上弹上水平标高线或钉上水平标高木橛 在地下水位高于基坑（槽）底面的工程中施工时，应采取排水或降低地下水位的措施，使基坑（槽）保持无水状态 铺筑前，应组织有关单位共同验槽，包括轴线尺寸、水平标高、地质情况，如有无孔洞、沟、井、墓穴等应在未做地基前处理完毕并办理隐检手续 检查基槽（坑）、管沟的边坡是否稳定，并清除基底上的浮土和积水3 操作工艺 3.1 工艺流程：检验砂石质量→分层铺筑砂石→洒水→夯实或碾压→找平验收 3.2 对级配砂石进行技术鉴定，如是人工级配砂石，应将砂石拌合均匀，其质量均应达到设计要求或规范的规定 3.3 分层铺筑砂石 铺筑砂石的每层厚度，一般为15～20cm，不宜超过30cm，分层厚度可用样桩控制。
视不同条件，可选用夯实或压实的方法大面积的砂石垫层，铺筑厚度可达35cm，宜采用6～10t的压路机碾压 砂和砂石地基底面宜铺设在同一标高上，如深度不同时，基土面应挖成踏步和斜坡形，搭槎处应注意压（夯）实施工应按先深后浅的顺序进行 分段施工时，接槎处应做成斜坡，每层接岔处的水平距离应错开0.5～1.0m，并应充分压（夯）实 铺筑的砂石应级配均匀如发现砂窝或石子成堆现象，应将该处砂子或石子挖出，分别填入级配好的砂石 3.4 洒水：铺筑级配砂石在夯实碾压前，应根据其干湿程度和气候条件，适当地洒水以保持砂石的最佳含水量，一般为8%～l2% 3.5 夯实或碾压；夯实或碾压的遍数，由现场试验确定用水夯或蛙式打夯机时，应保持落距为400～500mm，要一夯压半夯，行行相接，全面夯实，一般不少于3遍采用压路机往复碾压，一般碾压不少于4遍，其轮距搭接不小于50cm边缘和转角处应用人工或蛙式打夯机补夯密实 3.6 找平和验收： 施工时应分层找平，夯压密实，并应设置纯砂检查点，用200cm3的环刀取样；测定干砂的质量密度下层密实度合格后，方可进行上层施工。
用贯入法测定质量时，用贯入仪、钢筋或钢叉等以贯入度进行检查，小于试验所确定的贯入度为合格 最后一层压（夯）完成后，表面应拉线找平，并且要符合设计规定的标高4 质量标准 4.1 保证项目： 基底土质必须符合设计要求 纯砂检查点的干砂质量密度，必须符合设计要求和施工规范的规定 4.2 基本项目： 级配砂石的配料正确，拌合均匀，虚铺厚度符合规定，夯压密实 分层留接槎位置正确，方法合理，接槎夯压密实，平整 4.3 允许偏差项目，见表2-4 砂石地基的允许偏差 表2-4项次项 目允许偏差 (mm)检 验 方 法12顶面标高表面平整度±1520用水平仪或拉线和尺量检查用2m靠尺和楔形塞尺量检查5 成品保护 5.1 回填砂石时，应注意保护好现场轴线桩、标准高程桩，防止碰撞位移，并应经常复测 5.2 地基范围内不应留有孔洞完工后如无技术措施，不得在影响其稳定的区域内进行挖掘工程 5.3 施工中必须保证边坡稳定，防止边坡坍塌。
5.4 夜间施工时，应合理安排施工顺序，配备足够的照明设施；防止级配砂石不准或铺筑超厚 5.5 级配砂石成活后，应连续进行上部施工；否则应适当经常洒水润湿6 应注意的质量问题 6.1 大面积下沉：主要是未按质量要求施工，分层铺筑过厚、碾压遍数不够、洒水不足等要严格执行操作工艺的要求 6.2 局部下沉：边缘和转角处夯打不实，留接槎没按规定搭接和夯实对边角处的夯打不得遗漏 6.3 级配不良：应配专人及时处理砂窝、石堆等问题，做到砂石级配良好 6.4 在地下水位以下的砂石地基，其最下层的铺筑厚度可适当增加50mm 6.5 密实度不符合要求：坚持分层检查砂石地基的质量每层的纯砂检查点的干砂质量密度必须符合规定，否则不能进行上一层的砂石施工 6.6 砂石垫层厚度不宜小于100mm；冻结的天然砂石不得使用7 质量记录 本工艺标准应具备以二质量记录： 7.1 施工现场的工程地质勘察报告 7.2 地基钎探记录 7.3 地基隐蔽验收记录 7.4 砂石的试验报告技术负责人： 交底人： 接交人：工程名称交底部位工程编号日期交底内容：钢筋混凝土预制桩打桩1 范围 本工艺标准适用于工业与民用建筑中的打钢筋混凝土预制桩工程。
2 施工准备 2.1 材料及主要机具： 预制钢筋混凝土桩：规格质量必须符合设计要求和施工规范的规定，并有出厂合格证 焊条（接桩用）：型号、性能必须符合设计要求和有关标准的规定，一般宜用E4303牌号 钢板（接桩用）：材质、规格符合设计要求，宜用低碳钢 主要机具有：柴油打桩机、电焊机、桩帽、运桩小车索具、钢丝绳、钢垫板或槽钢，以及木折尺等 2.2 作业条件： 桩基的轴线和标高均已测定完毕，并经过检查办了预检手续桩基的轴线和高程的控制桩，应设置在不受打桩影响的地点，并应妥善加以保护 处理完高空和地下的障碍物如影响邻近建筑物或构筑物的使用或安全时，应会同有关单位采取有效措施，予以处理 根据轴线放出桩位线，用木橛或钢筋头钉好桩位，并用白灰作标志，以便于施打 场地应碾压平整，排水畅通，保证桩机的移动和稳定垂直 打试验桩施工前必须打试验桩，其数量木少于2根确定贯入度并校验打桩设备、施工工艺以及技术措施是否适宜 要选择和确定打桩机进出路线和打桩顺序，制定施工方案，作好技术交底3 操作工艺 3.1 工艺流程：就桩桩机→起吊预制桩→稳桩→打桩→接桩→送桩→中间检查验收→移桩机至下一个桩位 3.2 就位桩机：打桩机就位时，应对准桩位，保证垂直稳定，在施工中不发生倾斜、移动。
3.3 起吊预制桩：先拴好吊桩用的钢丝绳和索具，然后应用索具捆住桩上端吊环附近处，一般不宜超过30cm，再起动机器起吊预制桩，使桩尖垂直对准桩位中心，缓缓放下插入土中，位置要准确；再在桩顶扣好桩帽或桩箍，即可除去索具 3.4 稳桩桩尖插入桩位后，先用较小的落距冷锤1～2次，桩入上一定深度，再使桩垂直稳定10m以内短桩可目测或用线坠双向校正；10m以上或打接桩必须用线坠或经纬仪双向校正，不得用目测桩插入时垂直度偏差不得超过0.5%桩在打入前，应在桩的侧面或桩架上设置标尺，以便在施工中观测、记录 3.5 打桩：用落锤或单动锤打桩时，锤的最大落距不宜超过1.0m用柴油锤打桩时，应使锤跳动正常 打桩宜重锤低击，锤重的选择应根据工程地质条件、桩的类型、结构、密集程度及施工条件来选用 打桩顺序根据基础的设计标高，先深后浅；依桩的规格宜先大后小，先长后短由于桩的密集程度不同，可自中间向两个心向对称进行或向四周进行；也可由一侧向单一方向进行 3.6 接桩 3.6.l 在桩长不够的情况下，采用焊接接桩，其预制桩表面上的预埋件应清洁，上下节之间的间隙应用铁片垫实焊牢；焊接时，应采取措施，减少焊缝变形；焊缝应连续焊满。
接桩时，一般在距地面lm左右时进行上下节桩的中心线偏差不得大于10mm，节点折曲矢高不得大于l‰桩长 接桩处入土前，应对外露铁件，再次补刷防腐漆 3.7 送桩：设计要求送桩时，则送桩的中心线应与桩身吻合一致，才能进行送桩若桩顶不平，可用麻袋或厚纸垫平送桩留下的桩孔应立即回填密实 3.8 检查验收：每根桩打到贯入度要求，桩尖标高进入持力层，接近设计标高时，或打至设计标高时，应进行中间验收在控制时，一般要求最后三次十锤的平均贯入度，不大于规定的数值，或以桩尖打至设计标高来控制，符合设计要求后，填好施工记录如发现桩位与要求相差较大时，应会同有关单位研究处理然后移桩机到新桩位 3.9 打桩过程中，遇见下列情况应暂停，并及时与有关单位研究处理： 贯入度剧变； 桩身突然发生倾斜、位移或有严重回弹； 桩项或桩身出现严重裂缝或破碎 3.10 待全部桩打完后，开挖至设计标高，做最后检查验收并将技术资料提交总包 3.11 冬期在冻土区打桩有困难时，应先将冻土挖除或解冻后进行4 质量标准 4.1 保证项目： 钢筋混凝土预制桩的质量必须符合设计要求和施工规范的规定，并有出厂合格 证。
打桩的标高或贯入度、桩的接头处理，必须符合设计要求和施工规范的规定 4.2 允许偏差项目，见表2-5 打钢筋混凝土预制桩允许偏差 表2-5项次项 目允许偏差 (mm)检验方法垂直基础梁的中心线方向100沿基础梁的中心线方向1502桩数为1～3根或单排桩1003桩数为4～16根d/3边缘桩d/3中间桩d/2 注：d为桩的直径或截面边长5 成品保护 5.1 桩应达到设计强度的70%方可起吊，达到100%才能运输 5.2 桩在起吊和搬运时，必须做到吊点符合设计要求，应平稳并不得损坏 5.3 桩的堆放应符合下列要求： 场地应平整、坚实，不得产生不均匀下沉 垫木与吊点的位置应相同，并应保持在同一平面内 同桩号的桩应堆放在一起，而桩尖应向一端 多层垫木应上下对齐，最下层的垫木应适当加宽堆放层数一般不宜超过4层 5.4 妥善保护好桩基的轴线和标高控制桩不得由于碰撞和振动而位移 5.5 打桩时如发现地质资料与提供的数据不符时，应停止施工，并与有关单位共同研究处理。
5.6 在邻近有建筑物或岸边、斜坡上打桩时，应会同有关单位采取有效的加固措施施工时应随时进行观测，确保避免因打桩振动而发生安全事故 5.7 打桩完毕进行基坑开挖时，应制定合理的施工顺序和技术措施，防止桩的位移和倾斜6 应注意的质量问题 6.1 预制桩必须提前定货加工，打桩时预制桩强度必须达到设计强度的100%，并应增加养护期一个月后方准施打 6.2 桩身断裂由于桩身弯曲过大、强度不足及地下有障碍物等原因造成，或桩在堆放、起吊、运输过程中产生断裂，没有发现而致应及时检查 6.3 桩顶碎裂、由于桩顶强度不够及钢筋网片不足、主筋距桩顶面大小，或桩顶不平、施工机具选择不当等原因所造成应加强施工准备时的检查 6.4 桩身倾斜由于场地不平、打桩机底盘不水平或稳桩不垂直、桩尖在地下遇见硬物等原因所造成应严格按工艺操作规定执行 6.5 接桩处拉脱开裂连接处表面不干净、连接铁件不平、焊接质量不符合要求、接桩上下中心线不在同一条线上等原因所造成应保证接桩的质量7 质量记录 本工艺标准应具备以下质量记录： 7.1 钢筋混凝土预制桩的出厂合格证。
7.2 试桩或试验记录 7.3 补桩平面示意图技术负责人： 交底人： 接交人：工程名称交底部位工程编号日期交底内容：泥浆护壁回转钻孔灌注桩1 范围 本工艺标准适用于工业与民用建筑中地下水位高的软、硬土层泥浆护壁成孔灌注桩工程2 施工准备 2.1 材料及主要机具： 水泥：宜采用325号～425号普通硅酸盐水泥或矿渣硅酸盐水泥 砂：中砂或粗砂，含泥量不大于5% 石子：粒径为0.5～3.2cm的卵石或碎石，含泥量不大于2% 水：应用自来水或不含有害物质的洁净水 粘土：可就地选择塑性指数IP≥17的粘土 外加早强剂应通过试验确定 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告 主要机具有：回旋钻孔机、翻斗车或手推车、混凝土导管、套管、水泵、水箱、泥浆池、混凝土搅拌机、平尖头铁锹、胶皮管等 2.2 作业条件： 地上、地下障碍物都处理完毕，达到“三通一平”施工用的临时设施准备就绪 场地标高一般应为承台梁的上皮标高，并经过夯实或碾压。
制作好钢筋笼 根据图纸放出轴线及桩位点，按上水平标高木橛，并经过预检签字 要选择和确定钻孔机的进出路线和钻孔顺序，制定施工方案，做好技术交底 正式施工前应做成孔试验，数量不少于两根3 操作工艺 3.1 工艺流程：钻孔机就位→钻孔→注泥浆→下套管→继续钻孔→排渣→清孔→吊放钢筋笼→射水清底→插入混凝土导管→浇筑混凝土→拔出导管→插桩顶钢筋 3.2 钻孔机就位：钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，应在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录 3.3 钻孔及注泥浆：调直机架挺杆，对好桩位（用对位圈），开动机器钻进，出土，达到一定深度（视土质和地下水情况）停钻，孔内注入事先调制好的泥浆，然后继续进钻 3.4 厂套管（护筒）：钻孔深度到5m左右时，提钻下套管 套管内径应大于钻头100mm 套管位置应埋设正确和稳定，套管与孔壁之间应用粘土填实，套管中心与桩孔中心线偏差不大于50mm 套管埋设深度：在粘性土中不宜小于lm，在砂土中不宜小于1.5m，并应保持孔内泥浆面高出地下水位1m以上。
3.5 继续钻孔：防止表层土受振动坍塌，钻孔时不要让泥浆水位下降，当钻至持力层后，设计无特殊要求时，可继续钻深1m左右，作为插入深度施工中应经常测定泥浆相对密度 3.6 孔底清理及排渣 在粘土和粉质粘土中成孔时，可注入清水，以原土造浆护壁排渣泥浆的相对密度应控制在1.1～1.2 在砂土和较厚的夹砂层中成孔时，泥浆相对密度应控制在1.1～1.3；在穿过砂夹卵石层或容易坍孔的土层中成孔时，泥浆的相对密度应控制在1.3～1.5 吊放钢筋笼：钢筋笼放前应绑好砂浆垫块；吊放时要对准孔位，吊直扶稳，缓慢下沉，钢筋笼放到设计位置时，应立即固定，防止上浮 3.7 谢水清底；在钢筋笼内插入混凝土导管（管内有射水装置），通过软管与高压泵连接，开动泵水即射出射水后孔底的沉渣即悬浮于泥浆之中 3.8 浇筑混凝土：停止射水后，应立即浇筑混凝土，随着混凝土不断增高，孔内沉渣将浮在混凝土上面，并同泥浆一同排回贮浆槽内 水下浇筑混凝土应连接施工；导管底端应始终埋入混凝土中0.8～1.3m；导管的第一节底管长度应≥4m 混凝土的配制： .1 配合比应根据试验确定，在选择施工配合比时，混凝土的试配强度应比设计强度提高10%～15%。
.2 水灰比不宜大于0.6 .3 有良好的和易性，在规定的浇筑期间内，坍落度应为16～22cm；在浇筑初期，为使导管下端形成混凝土堆，坍落度宜为14～16cm .4 水泥用量一般为350～400kg/m3 .5 砂率一般为45%～50% 3.9 拔出导管：混凝土浇筑到桩顶时，应及时拔出导管但混凝土的上顶标高一定要符合设计要求 3.10 插桩顶钢筋：桩顶上的插筋一定要保持垂直插入，有足够锚固长度和保护层，防止插偏和插斜 3.11 同一配合比的试块，每班不得少于1组每根灌注桩不得少于1组 3.12 冬 雨期施工： 泥浆护壁回转钻孔灌注桩不宜在冬期进行 雨天施工现场必须有排水措施，严防地面雨水流入桩孔内要防止桩机移动，以免造成桩孔歪斜等情况4 质量标准 4.1 保证项目： 灌注桩的原材料和混凝土强度必须符合设计要求和施工规范的规定 实际浇灌混凝土量，严禁小于计算的体积 浇灌混凝土后的桩顶标高及浮浆的处理，必须符合设计要求和施工规范的规定 成孔浓度必须符合设计要求。
以摩擦力为主的桩，沉渣厚度严禁大于300mm，以端承力为主的桩，沉渣厚度严禁大于100mm 4.2 允许偏差项目，见表2-6 泥浆护壁回转钻孔灌注桩允许偏差 表2-6项次项 目允许偏差 (mm)检验方法1钢筋笼主筋间距±10尺量检查2钢筋笼箍筋间距±20尺量检查3钢筋笼直径±10尺量检查4钢筋笼长度±100尺量检查1～2根桩垂直于桩基中心线单排桩d/6且不大于200拉线和尺量检查5桩的位置偏差群桩基础的边桩拉线和尺量检d/4且不大于300条形基础的桩群桩基础的中间桩6垂 直 度H/100吊线和尺量检查 注：d为桩的直径，H为桩长5 成品保护 5.1 钢筋笼在制作、运输和安装过程中，应采取措施防止变形吊入桩孔内，应牢固确定其位置，防止上浮 5.2 灌注桩施工完毕进行基础开挖时，应制定合理的施工顺序和技术措施，防止桩的位移和倾斜并应检查每根桩的纵横水平偏差 5.3 在钻孔机安装，钢筋笼运输及混凝土浇筑时，均应注意保护好现场的轴线桩，高程桩，并应经常予以校核。
5.4 桩头外留的主筋插铁要妥善保护，不得任意弯折或压断 5.5 桩头的混凝土强度没有达到5MPa时，不得碾压，以防桩头损坏6 应注意的质量问题 6.1 泥浆护壁成孔时，发生斜孔、弯孔、缩孔和塌孔或沿套管周围冒浆以及地面沉陷等情况，应停止钻进经采取措施后，方可继续施工 6.2 钻进速度，应根据土层情况、孔径、孔深、供水或供浆量的大小、钻机负荷以及成孔质量等具体情况确定 6.3 水下混凝土面平均上升速度不应小于0.25m/h浇筑前，导管中应设置球、塞等隔水；浇筑时，导管插入混凝土的深度不宜小于1m 6.4 施工中应经常测定泥浆密度，并定期测定粘度、含砂率和胶体率泥浆粘度18～22s，含砂率不大于4%～8%胶体率不小于90% 6.5 清孔过程中，必须及时补给足够的泥浆，并保持浆面稳定 6.6 钢筋笼变形：钢筋笼在堆放、运输、起吊、入孔等过程中，必须加强对操作工人的技术交底，严格执行加固的技术措施 6.7 混凝土浇到接近桩顶时，应随时测量顶部标高，以免过多截桩或补桩7 质量记录 本工艺标准应具备以下质量记录： 7.1 水泥的出厂证明及复验证明。
7.2 钢筋的出厂证明或合格证，以及钢筋试验单抄件 7.3 试桩的试压记录 7.4 补桩的平面示意图 7.5 灌注桩的施工记录 7.6 混凝土试配申请单和试验室签发的配合比通知单 7.7 混凝土试块28d标养抗压强度试验报告技术负责人： 交底人： 接交人：程名称交底部位工程编号日期交底内容：螺旋钻孔灌注桩1 范围 本工艺标准适用于工业及民用建筑中地下水以上的一般粘土、砂土及人工填土地基螺旋成孔的灌注桩2 施工准备 2.1 材料及主要机具： 水泥：宜用425号矿渣硅酸盐水泥 砂：中砂或粗砂，含泥量不大于5% 石子：卵石或碎石，粒径5～32mm，含泥量不大于2% 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告，表面应无老锈和油污 垫块：用1∶3水泥砂浆埋22号火烧丝提前预制成或用塑料卡 火烧丝：规格18～20号铁丝烧成 外加剂：掺合料；根据施工需要通过试验确定 主要机具： .1 螺旋钻孔机：常用的主要技术参数见表2-7。
常用螺旋钻孔机的主要技术参数 表2-7电机功率(kW)回转速度(r/min)回转扭矩(N·m)钻进下压力(N)钻进速度(m/min)外形尺寸长×宽×高 (m)履带式LZ型30813400280028.0×3.21×21.78汽车式QZ～4型171201400—17.3×2.65 .2 机动小翻斗车或手推车，装卸运土或运送混凝土 .3 长、短棒式振捣器部分加长软轴、混凝土搅拌机、平尖头铁锹、胶皮管等 .4 溜筒、盖板、测绳、手把灯、低压变压器及线坠等 2.2 作业条件： 地上、地下障碍物都处理完毕，达到“三通一平”施工用的临时设施准备就绪 场地标高一般应为承台梁的上皮标高，并经过夯实或碾压 分段制作好钢筋笼，其长度以5～8m为宜 根据图纸放出轴线及桩位点，抄上水平标高木橛，并经过预检签证 施工前应作成孔试验，数量不少于两根 要选择和确定钻孔机的进出路线和钻孔顺序，制定施工方案，做好技术交底3 操作工艺 3.1 工艺流程： 成孔工艺流程：钻孔机就位→钻孔→检查质量→孔底清理→孔口盖板→移钻孔机 浇筑混凝土工艺流程：移盖板测孔深、垂直度→放钢筋笼→放混凝土溜洞→浇筑混凝土 (随浇随振)→插桩顶钢筋 3.2 钻孔。
