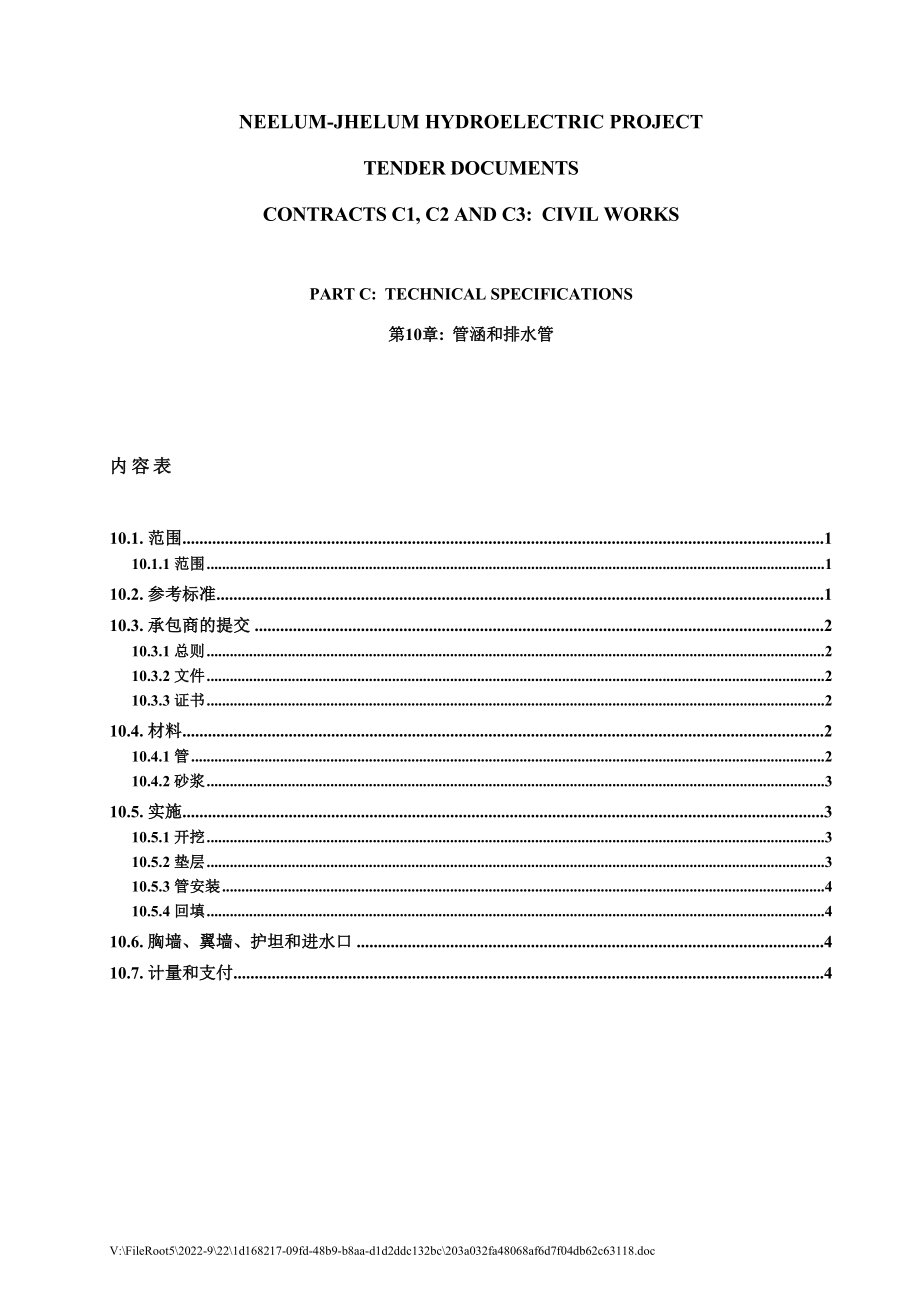

NEELUM-JHELUM HYDROELECTRIC PROJECTTENDER DOCUMENTSCONTRACTS C1, C2 AND C3: CIVIL WORKSPART C: TECHNICAL SPECIFICATIONS第10章: 管涵和排水管内容表10.1. 范围 10.1.1 范围 10.2. 参考标准 10.3. 承包商的提交 10.3.1 总则 10.3.2 文件 10.3.3 证书 10.4. 材料 10.4.1 管 10.4.2 砂浆 10.5. 实施 10.5.1 开挖 10.5.2 垫层 10.5.3 管安装 10.5.4 回填 10.6. 胸墙、翼墙、护坦和进水口 10.7. 计量和支付 V:\FileRoot5\2022-9\22\1d168217-09fd-48b9-b8aa-d1d2ddc132bc\203a032fa48068af6d7f04db62c63118.doc Part CNeelum-Jhelum Hydroelectric Project Chapter 10Contracts C1, C2 and C3 Pipe Culverts and Drain Pipes10.1. 范围10.1.1 范围本章规定了对管涵和排水管的要求。
本工作包括依据本规范和图纸所示的等级、线形、高程、坡度和尺寸，在图纸所示或工程师指示的部位安装混凝土涵管和排水管本工程应包括管接头的施工和与其他管道、下水道、人孔、胸墙和其它图纸所示的被要求的单元的连接 工程师保留对混凝土管运抵现场后进行检查和测试的权利验收通过，但随后发现有缺陷的管子在安装之前将被拒绝依据承包商提交的被批准的工作计划，工程师将在规定的时间内书面通知承包商最终的位置、类型、特性和数量10.2. 参考标准本章中参考的标准及其序列号列表如下，除非另有规定，它是本规范的一部分工作必须按照这些标准执行承包商应在现场保有一份最新版标准文件的复印件美国国家公路和运输商协会(AASHTO)AASHTO T 33涵管、污水管和排水瓦管的物理和化学性能标准试验方法AASHTO T 99Standard Method of Test for the Moisture-Density Relations of Soils Using 2.5kg (5.5 lb) Rammer and a 305 mm (12 in.) Drop美国材料实验协会 (ASTM)ASTM C 33混凝土骨料标准规范ASTM C 150波特兰水泥标准规范ASTM D 1785PVC塑料管，Schedules 40, 80 and 120ASTM D 2466PVC塑料管件， Schedule 40ASTM D 2467承插型PVC塑料管件，Schedule 80英国标准协会 (BS)BS 5911预制排水和污水混凝土管和管件10.3. 承包商的提交10.3.1 总则承包商需要向工程师提交材料如下所描述。
发布时间定义了工程师应收到文件的第一次发布日期：XF = 在开始制造/工作之前的X 周XT = 在试验/检查/工作完成之后的X 周10.3.2 文件承包商应根据表9.1准备和提交文件表 9.1 文件的提交文件发布供批准发布信息发布时间永久工程的记录图纸X4T10.3.3 证书承包商应提交制造商和供应商遵守相关标准的证书，并且还要根据表9.2提交下列证书表 9.2 证书的提交项目发布供批准发布信息发布时间PVC和预制混凝土管制造商的实验结果证书X6F10.4. 材料10.4.1 管混凝土排水管和管件应是预制钢筋混凝土管并符合BS 5911 100部分和合同图纸的要求混凝土的质量至少是C级（等级30）并满足第11章混凝土工程中相关要求管子应根据AASHTO T 33 进行试验PVC排水管应符合ASTM D 1785，PVC 2112，直径≤150mm的管子参照表40，直至更大的管子参照表80管件应是插入承插型，符合ASTM D 2466 和 ASTM D 2467槽口应是机械切割，光滑锋利，没有毛刺，管子的内外表面没有缺口或破损区域10.4.2 砂浆除非图纸或规范另有规定，接头抹带用砂浆应含一份波特兰水泥和两份沙（体积上）。
波特兰水泥应符合ASTM C 150 I型的规定沙应符合ASTM C 33的规定10.5. 实施10.5.1 开挖在填筑之前或之后，根据工程师确定的深度和坡度开挖管沟管沟的宽度要能足够允许管道满意的连接和管道下与周围垫层材料完全的夯实在管道安放之前，地面应修整至工程师指示的线型和坡度，应有足够的超宽以满足垫层的施工应特别注意将任何坚硬或有害的材料从基础地面清除出去管沟的基础应有一致的承载能力在管道安放之前管沟应获得工程师的批准在遇到岩石的部位，管沟应至少开挖到确定的管道底面下200mm，然后用批准的材料回填并充分压实在开挖、管道铺设和回填期间，管沟应保持干净没有积水所有在管道下的松软不坚固材料应被清除到工程师要求的深度，并用被批准的材料分层代替，每层的厚度不超过200mm，并且每层应被充分的夯实10.5.2 垫层管道的垫层应如图纸所示直径到600mm的管子通常安放在原状地面或压实的回填粒料上直径大于600mm的管子将被安装在至少厚150mm毫米的F级素混凝土上当被要求的时候，混凝土支撑或周围的混凝土应是C级（等级30）混凝土应满足第11章混凝土工程中的相关要求10.5.3 管道安放管道应被仔细地安放，末端充分和紧密的相连，成一条直线并符合给定的高程和坡度。
除非另有规定，所有的接头都应被用含一份水泥两份沙的硬砂浆接合砂浆接缝应耐久、防水接头外用砂浆进行抹带，抹带宽75mm，厚25mm内接头应修整平滑抹带完成后，覆盖一层湿润的土或粗麻布以防止空气和日晒，并且至少保持3天湿润安装后，任何不符合线型、或有不适当的沉降或损坏的管子应被取出重新安放或被替换，而没有额外的支付所有的管子在连接之前应被充分浸润管道连接后至少48小时内不能被干扰除非另有规定，管末端应是 left square.10.5.4 回填在管道安装，砂浆接缝和混凝土支撑充分成型后，来自道路开外或借土区的选择材料将沿管道分层回填，每层厚度不超过200mm并被充分夯实，管道两侧的回填压实材料的宽度至少不小于管道的外径如果材料干燥，每一层都应被湿润，然后用振动平板夯或机械夯具夯实，或人工夯实至最小98% MDD （AASHTO T 99）这种回填和压实方法至少要持续到回填高程超过管道顶部200mm为止 10.6. 胸墙、翼墙、护坦和进水口本项工作包括图纸所示或工程师指示的尺寸和大小位的管涵的现浇钢筋混凝土末端面，并且遵从图纸所示或工程师指示部布局它们的位置本项工作应符合第11章混凝土工程中有关要求。
10.7. 计量和支付a) 涵管应按延米计量，开挖、垫层和回填至自然地面应被考虑包含在管道铺设中，不会被另外计量b) 自然地面以上的回填将被按第4章土方工程项下的填筑计量c) 胸墙、翼墙和进水口的的开挖按方量计量，按图纸所示或工程师指示，按从自然地面高程到开挖高程，混凝土墙外侧50cm之间计算d) 为了用被批准材料回填来替换垫层下不合适材料时，需要额外开挖，此时此项工程量将按方量计，该方量被限制于距离管子外墙以外50米的垂直面和并且保持低开挖高程e) 用在永久进场道路中的混凝土支撑、环绕、胸墙、翼墙、护坦和进水口将按图纸所示或工程师指示的混凝土、钢筋和模板的净方量计量，并遵从第11章混凝土工程中的规定以上计量的混凝土涵管和相关工作将按工程量清单中的相关单价支付单价应完全地补偿了管道的供应、必要试验、运输和安装，混凝土结构物的连接、接缝、开挖、排水、抽水和抽汲，垫层、回填、压实等和所有的劳务、工具、设备和必要的杂费以完成被验收的结构物 本章完 -。
