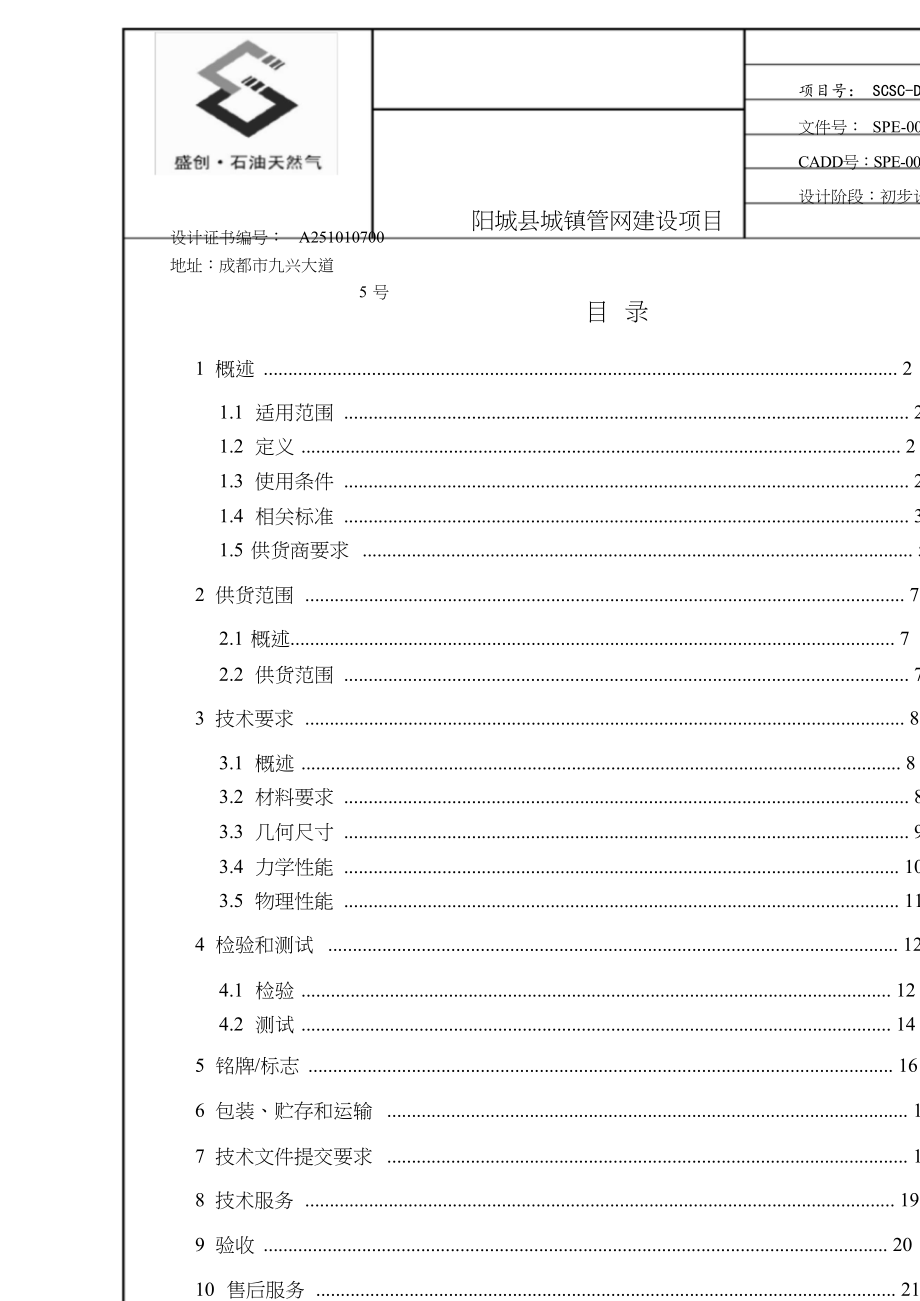

项目号： SCSC-DD15XXX文件号： SPE-0000 燃 01-11CADD号：SPE-0000燃01-11-00A .DOC设计阶段：初步设计阳城县城镇管网建设项目目 录设计证书编号： A251010700地址：成都市九兴大道5 号1 概述 ................................................................................................................................. 21.1 适用范围 ................................................................................................................... 21.2 定义 .......................................................................................................................... 21.3 使用条件 ................................................................................................................... 21.4 相关标准 ................................................................................................................... 31.5 供货商要求 ................................................................................................................ 52 供货范围 .......................................................................................................................... 72.1 概述........................................................................................................................... 72.2 供货范围 ................................................................................................................... 73 技术要求 .......................................................................................................................... 83.1 概述 .......................................................................................................................... 83.2 材料要求 ................................................................................................................... 83.3 几何尺寸 ................................................................................................................... 93.4 力学性能 ................................................................................................................. 103.5 物理性能 ................................................................................................................. 114 检验和测试 .................................................................................................................... 124.1 检验 ........................................................................................................................ 124.2 测试 ........................................................................................................................ 145 铭牌/标志 ....................................................................................................................... 166 包装、贮存和运输 .......................................................................................................... 177 技术文件提交要求 .......................................................................................................... 188 技术服务 ........................................................................................................................ 199 验收 ............................................................................................................................... 2010 售后服务 ...................................................................................................................... 21 本技术规格书适用于阳城县城镇管网建设项目中埋地燃气用埋地聚乙烯(PE)管材订货用。
本规格书规定以聚乙烯混配料为主要原料,经挤出成型的燃气用埋地燃气用埋地聚乙烯 (PE)管材在材料、外观、几何尺寸、力学性能、物理性能、标志、检验规则、包装、运输和验收等方面的最低要求本技术规格书是对所用标准的进一步明确和说明,未作说明的,按所选用标准执行,如制造厂在执行中与交货技术条件发生偏差,应事先通知订货方并得到书面同意后方可变更1.3.1 本工程气源主要来自晋煤 2#集输站预留阀室,其天然气组分和物性参数见表 1.3-1：表 1.3-1 天然气气体组分和物性参数. 天然气经过滤、脱水处理后应达到《天然气》 GB 17820 中规定的二类气标准,但不排除天然气在事故状态下含有杂质和凝液的可能1.3.2 输送温度： -5℃～15℃在文件出版时,所有版本均为有效所有标准规范都会被修订,使用本技术规格书的各方应探讨、使用下列标准规范最新版本的可能性本技术规格书指定材料应遵循的标准规范主要包括但不仅限于以下所列范围：GB/T1033.2 塑料非泡沫塑料密度的测定 第 2 部分：密度梯度柱法GB/T2918 塑料试样状态调节和试验的标准环境GB/T10798 塑料性塑料管材通用壁厚表. .GB15558.1 燃气用埋地聚乙烯（ PE）管道系统第 1 部分：管材GB/T19466.6 塑料差示扫描量热法 （DSC）第 6 部分：氧化诱导时间 （等温 OIT）和氧化诱导温度（动态 OIT）的测定GB/T18251 聚乙烃管材、管件和混配料中颜料或炭黑分散的测定方法GB/T18475 热塑性塑料压力管材和管件用材料 分级和命名 总体使用（设计）系数 流体输送用聚烯烃管材 耐裂纹扩展的测定 切口管材裂纹慢GB/T18476 流体输送用聚烯烃管材 耐裂纹扩展的测定 切口管材裂纹慢速增长的试验方法 （切口试验）GB/T19279 聚乙烯管材 耐慢速裂纹增长锥体试验方法GB/T19280 流体输送用热塑性塑料管材 耐快速裂纹扩展的测定（ RCP ）小尺寸稳态试验（ S4 试验）GB/T19809 塑料管材和管件燃气用埋地聚乙烯 (PE) 管材/管材或管材 /管件热熔对接组件的制备GB/T19810 燃气用埋地聚乙烯 (PE)管材和管件热熔对接接头拉伸强度和毁坏形式的测定CJJ 63 聚乙烯燃气管道工程技术规程SH/T 1770 塑料 聚乙烯水分含量的测定TSG D2002 燃气用聚乙烯管道焊接技术规则其它未列出的与本材料有关的标准规范,供货商有义务主动向业主和设计提供。
所有标准规范均应为项目采购期时的有效版本 .1.5 供货商要求1.5.1 供货商证书要求供货商及分包商应具有中华人民共和国或相应国际认证机构颁发的有效ISO14001 环境管理体系认 证证书、 ISO9001 质量体系认证证书和压力管道元件（TS）认证证书1.5.2 供货商业绩和经验要求供货商应具有良好的商业信誉和业绩,近五年经营活动中无违法记录供货商应提供其近五年的城 镇燃气工程的供货业绩,包括：公司总销售额、燃气PE 管销售额、生产规模、用户评价、主要客户、主要客户联系人、应用工程名称、使用单位地点及其联系、近期供货合同复印件等1.5.3 供货商职责供货商应对材料及其配套材料的设计、材料采购、工件的制造、零部件的组装、图纸、资料的提供和检验以及在不同场所进行的试验负有完全责任供货商还应对材料及其配套产品的性能、总体装配质量、运输、现场安装调试负责1.5.4 提供资料供货商在投标技术文件中必须按照本技术规格书中的要求提供相关技术资料或图纸1.5.5 质量承诺本技术规格书意在指明该材料采购的基本原则和最低要求,并不减轻供货商为其所提供的材料的设计、制造、装配、检测、试验、性能和安全所负的全部责任。
.供货商应对提供材料的质量、可靠性、使用寿命、技术服务、相关责任等做出承诺由业主和设计方签发的对材料的提议或建议,并不能免除供货商认可本技术规格书的所有要求或履行承诺时的任何责任1.5.6 进度承诺供货商所提供的材料,其交货期必须满足招标文件或项目总体进度的要求1.5.7 其他本技术规格书应结合 PE 管数据单一起作为招 /投标的依据 2.1.1 供货商应对燃气用埋地聚乙烯 (PE)管的材料、外观、几何尺寸、力学性能、物理性能、制造、标志、供货、检查、试验和运输负有全部责任,保证所提供的燃气用埋地聚乙烯 (PE)管满足本规格书中的要求2.1.2 供货商所提供的燃气用埋地聚乙烯 (PE)管必须是供货合同签订以后生产的,在此之前生产的燃气用埋地聚乙烯 (PE)管严禁使用在本工程上燃气用埋地聚乙烯 (PE)管 PE100 SDR17.6 系列（GB 15558.1-2003 ）2.2.2 钢管规格、适用范围及用量. .3 技术要求3.1 概述本工程选用 de250 PE100 SDR17.6 系列的燃气用埋地聚乙烯 (PE)管,PE管使用的环境温度为 -20℃～40℃,其允许最大工作压力为 0.7MPa ,在不同温度下的允许最大工作压力的折减系数应符合 CJJ63 的要求。
管材应为黑色,并应挤出至少三条黄色条,色条应沿管材圆周方向均匀分布目测时管材的内外表面应清洁、平滑,不允许有气泡、明显的划伤、凹陷、杂质及颜色不均等缺陷管材两端应切割平整,并与管材轴线垂直3.2 材料要求3.2.1 技术数据管材生产商应能够向买方提供与材料相关的技术数据3.2.2 混配料生产管材应使用聚乙烯混配料制造管材必须全部使用洁净新料,禁止使用任何形式、任何来源的回用料、回收料、再生料混配料中仅加入生产和应用必要的添加剂,所有添加剂应均匀分散3.2.3 制造色条的混配料制造色条的混配料的基础树脂应与生产管材的基础树脂相同3.2.4 聚乙烯混配料的性能生产管材用的混配料的性能应符合 GB15558.1-2003 中4.5 的规定3.2.5 聚乙烯混配料的熔接性在温度（ 23± 2）℃条件下按照 GB/T 19809 制备热熔对接接头进行测试. 表 3.2-1 混配料的性能—以对接熔接接头形式测定本工程燃气用埋地聚乙烯(PE) 管所用的聚乙烯混配料应按照 GB/T18475-2001 选用 PE100 系列,其置信下限及最小强度要求见表 3.2-2表 3.2-2 PE100 聚乙烯混配料的置信下限及最小强度要求表3.2.7 混配料的定型检验及型式检验报告混配料的定型检验项目应包括 3.2.4 规定的全部性能、熔接兼容性和分级。
至少每两年对混配料进行一次型式检验,型式检验的项目包括耐快速裂纹扩展和耐慢速裂纹增长12 米,也可由供需双方约定,管材的平均外径、不圆度、壁厚应符合 GB15558.1 的要求,见表 3.2-1 表 3.3-1 管材的平均外径、不圆度及壁厚要求表最大平均外径（等级 A）壁厚、不圆度、平均外径的测量方法应符合 GB/T 8806 的要求测量壁厚应使用管壁测厚仪,测量平均外径应使用Π尺,长度的测量可选择分度值不低于 1mm 的钢卷尺管材的力学性能应 GB15558.1 的规定,其力学性能见表 3.4-1 和 3.4-2 表 3.4-1 管材的力学性能气候老化后, 以下性能应满足要求：热稳定性、 HS （165h80℃）、断裂伸长率 165h 前发生韧性毁坏,则按表0.2mm 厚的材料表 3.5-1 管材的物理性能. 同一生产批号的混配料、设备和工艺连续生产的同一规格管材作为一批,每批数量不超过 200t生 产期 10 天尚不足 200t,则以 10 天产量为一批对于每批出厂管材, 应符合 GB15558.1 的规定, 按照表 4.1-1 所规定的抽样方案进行抽样,检验第 3.3 节的全部内容,并推断批的可接收性。
表 4.1-1在检验合格的产品中,进行静液压强度（ 80℃,165h）、断裂伸长率、热稳定性和熔体质量流动速 率试验,样本数量符合相关试验要求4.1.2 型式检验聚乙烯管材的检验应符合 GB15558.1-2003 的规定,按表 4.1-2 进行尺寸分组,并按 4.1.1 规定进行检验 在检验合格的样品中抽取样品, 进行 3.4 节（除耐快速裂纹扩展和耐候性以外）和 3.5 节中性能的检验 表 4.1-2 管材的尺寸分组依据上表规定,每尺寸组任选一个口径和 SDR 值进行试验每年都应更换一个口径和 SDR 值每两年至少进行一次型式检验若有以下情况之一时,也应进行型式检验：依据表 4.1-2 对管材尺寸进行分组,在尺寸组内选取最大和最小公称外径、最小 SDR 值的管材进行试验不同牌号的混配料应分别进行试验耐快速裂纹扩展试验仅对最大口径、最大壁厚的管材进行试验以上指标有一项达不到要求时,随机抽取双倍样品对该项进行复验如仍有一个样品不合格,则判定该批产品不合格 定型检验 型式检验 出厂检验符合本技术规格书要求符合本技术规格书要求符合《流体输送用热塑性塑符合《流体输送用热塑性塑料管材耐内压试验方法》GB/T 6111 的要求符合《输送流体用热塑性塑料管 耐裂纹快速扩展性(RCP) 的测定 全面试验(FST) 》ISO 13478 与《流塑性塑料管材耐快速裂纹稳态试验（ S4 试验）》符本技术规格书要求,并且试验应做. 表 4.2-1 主要测试设备. 标志内容应打印或直接成型在管材上,标志不应引发管材破裂或其它形式的失效。
在正常的贮存、 气候老化、加工及允许的安装、使用后,在管材的整个生命周期内,标记字迹应保持清晰可辨盘卷管的长度应在卷上标明打印间距不超过 1m如采用打印,标志的颜色应区别于管材颜色标志的品质和大小应达到目视清晰可辨标志应至少包括表 5.0-1 所列内容燃气 ”或 “GAS”d xc SDRxxxx-xx-xx. .6 包装、贮存和运输6.0.1 包装dn＜63 管材采用包装袋包装, dn≥63 管材管端采用端帽密封保护在外包装、标签或标志上应写 明厂名、厂址6.0.2 贮存管材应贮存在远离热源及化学品污染地,地面平整,通风良好的库房内如室外堆放应有遮挡物 管材应水平整齐堆放6.0.3 运输管材运输时,不得受到划伤、抛摔、剧烈的撞击、暴晒、雨淋、油污和化学品的污染 投标时,供货商应向业主提供如下的文件：1) 刚正权威机构颁发的相关资质证书；2) 业绩表/跟踪报告；表 7.0-1热稳定性（氧化诱导时间）熔体质量流动速率（压缩复原4) 制造、检测时间计划及内容；5) 与设计、制造、测试和检测相关的技术标准规范名称；6) 供货范围及界面、测试设备清单、 详细的供货清单, 包括生产厂商、规格及型号等；. .8 技术服务8.0.1 技术支持1）供货商应提供 PE 管的技术指导；2）根据需要,供货商应派有经验的工程师到现场指导安装；的费用由供货商承担。
3）技术服务8.0.2 培训供货商应提供对施工人员的安装和维护培训工作 .9 验收9.0.1 工厂验收交货前两个月通知业主,由业主决定是否在交货前派人到工厂进行驻厂监造或预验收检查产品加 工过程中质量记录、产品性能检验报告、联合调试等有关情况,且由业主签字准予发货9.0.2 到货验收货物到达业主指定库房（或现场）后,供货商派人参加验收,并由业主、现场监理、施工单位、供 货商签字确认9.0.3 最终验收工程全线试运全压保压 72 小时以上,由业主、供货商签字确认 .10 售后服务1）提供商在交货时,依据国家的有关规定和买方的要求,提供货物单据、证明材料和技术性能测 试资料等文件2）供货商（制造厂）在中华人民共和国境内常设服务机构,应昼夜时提供足够的备品、备件 和技术服务24 小3）在保修期内,当 PE 管需要维修或更换部件时,在业主的要求下,供货商应派有经验的工程师 到现场进行技术支持4）当业主需要供货商提供服务时,供货商应在必要）在 48 小时内派服务 工程师到现场24 小时内作出答复, （如5）在质保期内,供货商负责对业主提出的质量异疑做出书面明确答复确属质量问题时,供货商 应及时采取保护措施且负责免费更换,并相应延长其保质期。
6）提供商有责任对使用 PE 管的单位或用户培训、维修及提供技术服务,并可提供现场培训、上 门培训或厂内专业培训7）提供商应提供详细的售后服务承诺书科教兴国21。
