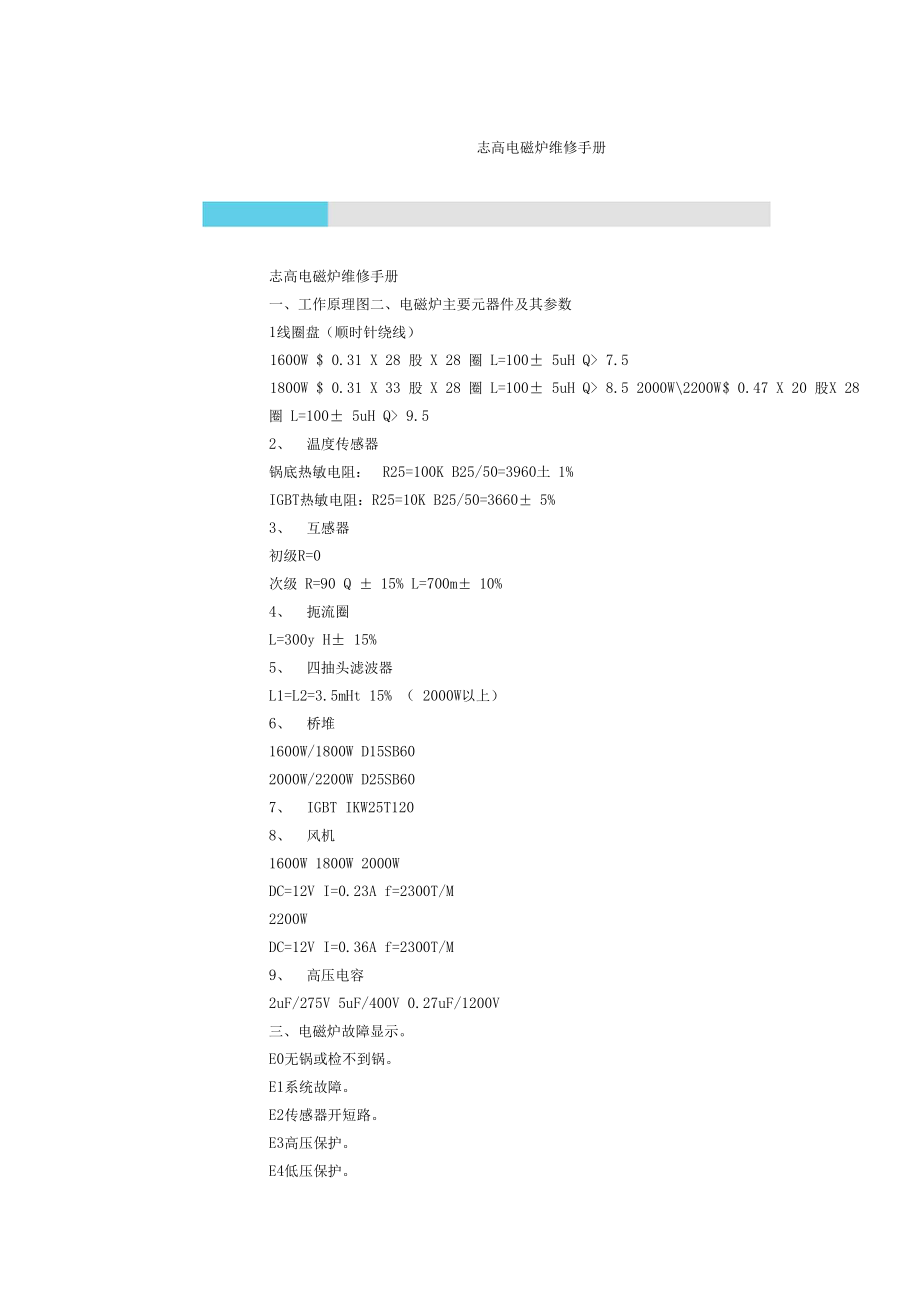

志高电磁炉维修手册志高电磁炉维修手册一、工作原理图二、电磁炉主要元器件及其参数1线圈盘（顺时针绕线）1600W $ 0.31 X 28 股 X 28 圈 L=100 5uH Q> 7.51800W $ 0.31 X 33 股 X 28 圈 L=100 5uH Q> 8.5 2000W\2200W $ 0.47 X 20 股X 28 圈 L=100 5uH Q> 9.52、 温度传感器锅底热敏电阻： R25=100K B25/50=3960土 1%IGBT热敏电阻：R25=10K B25/50=3660 5%3、 互感器初级R=0次级 R=90 Q 15% L=700m 10%4、 扼流圈L=300y H 15%5、 四抽头滤波器L1=L2=3.5mHt 15% （ 2000W以上）6、 桥堆1600W/1800W D15SB602000W/2200W D25SB607、 IGBT IKW25T1208、 风机1600W 1800W 2000WDC=12V I=0.23A f=2300T/M2200WDC=12V I=0.36A f=2300T/M9、 高压电容2uF/275V 5uF/400V 0.27uF/1200V三、电磁炉故障显示。
E0无锅或检不到锅E1系统故障E2传感器开短路E3高压保护E4低压保护E5 锅底超温保护E6 IGBT 超温保护四、电磁炉维修1、维修前故障现象及工作环境的了解1） 询问故障现象2） 了解出故障时的工作状态，电压，温度及锅具情况2、故障现象1）检查保险管是否烧断，元器件有无爆裂，烧焦等现象2）通电观察a） 通电时蜂鸣器是否鸣叫b） 是否显示上电标志c） 有无异常响声d） 有无烧焦气味e） 按按键有无反应，蜂鸣器是否鸣叫f） 风扇运转是否正常g） 加锅具后电磁炉是否启动，有无异常响声h） 电磁炉工作时有无停止加热现象，停止时有无报警3、故障判断及维修对策1） 按键失灵：按键手感好，但没有响应，换开关2） 面贴问题：面贴有破损，面翘起，换面贴3） 壳体问题：a、 壳体有机械损坏时，换壳b、 微晶板摔裂破损时，换面壳4）显示问题：a、 指示灯不亮：检查指示灯是否不良， （万用表调至二极管测试档，红表笔接指示灯 正极，黑表笔接指示灯负极，指示灯发亮为良品），检查电路板是否有短路、虚焊，有则进行维 修，没有发现以上问题则换控制板b、 显示屏显示不全，缺笔画，乱显示：检查电路板是否有短路、虚焊，有则进行维修， 没有发现以上问题则换控制板。
5） 显示“ E0或“请放锅具”：确认锅具的材质必须是铁磁性材料，锅具平底直径必 须大于12cm锅具符合标准则更换主板6） 显示“ E1” ：电源电压是否大于 280V,如果正常，则需更换主板7） 显示“ E2”：a、 检查锅底传感器连接线插是否接触良好b、 在常温下用万用表测传感器是否短路或开路，是则更换传感器，否则更换主板8） 显示“ E3或“过压”：电源电压大于 265 10V,电磁炉自动保护，是正常现象； 如果电源小于，则需更换主板9） 显示“ E4”或“欠压”：电源电压小于 165 10V,电磁炉自动保护，是正常现象； 如果电源大于这电压，则需更换主板10）显示“ E6”：a、 检查进风口，排气口是否阻塞，如阻塞，则用毛刷清理干净b、观察风机是否运转，如不运转，则检查风机是否连接良好，风扇电机有无电压，有 电压换风机，没有电压则换主板11） 通电后蜂鸣器没叫一声，显示屏不显示“—”或“百甲商标”：a、 检查电源线及插头是否损坏， 220V交流电有没有接通至电路板b、 检查变压器各组输出线有无电压输出，各组电压是否正常，变压器各个插头是否松 动，重新插好后如仍不正常，则换主板12） 通电后蜂鸣器叫一声，但按按键无反应：a、 检查控制板连线是否松脱，排线有无断线。
b、 按键是否失灵13） 各按键有反应，但风机不转：a、 检查风机是否卡住b、 风机线插头有无脱落c、 风扇电机有无电压，有电压换风机，没有电压则换主板14） 功率偏大或偏小：调节电位器 VR （左旋减小，右旋增大）4、重要部件更换：1 ）面膜更换： 旧面膜用手撕下，用酒精把贴面膜处清洗干净，再贴上新面膜面膜一定要平整对位2） 控制板更换： 先用中号十字批拆下锁面壳、底壳螺丝，拔下控制板和主板的连接排线插，再拆下控制板用酒精擦干净待换的控制板指示灯和显示屏，安装在面壳相应位置上，用 3X8自攻螺丝锁紧，插好连接排线插；在锅底传感器涂上 1 克导热硅脂，再安装好面壳、底壳线插不得插反， 检查指示灯和显示屏是否对位，按键手感是否良好，螺丝是否打紧3） 风机更换：先用中号十字批拆下锁面壳、 底壳螺丝， 拔下控制板和主板的连接排线插， 再拆下风机 将待换风机安装在底壳相应位置上，用 4X 12的自攻螺丝紧固，接好连接线；在锅底传感器涂上1 克导热硅脂，再安装好面壳、底壳线插不得插反；连接线用扎带扎好，不得阻碍风扇运转， 不得绕到线盘面上4） 线圈盘更换： 先用中号十字批拆下锁面壳、底壳螺丝，拔下控制板和主板的连接排线插，再拆下线圈盘。
套弹簧的锅底传感器安装在待换线盘上，连接线插在主板“ RT三位排插，并涂上 1克导热 硅脂；用4X 14大圆头自攻固定在底壳上，用带弹垫的 4X8的机丝把线圈盘连接线固定在主板线盘接线柱上，从线盘中央引出线接主板 A5端子，线盘边沿引出线接主板 A4端子，不可接反，螺丝打紧再安装好面壳、底壳5） 主板更换：先用中号十字批拆锁面壳、 底壳螺丝， 拔下控制板和主板的连接排线插， 再取下线圈盘， 并拔下传感器的插头和风机插头，再拆下主板；将待换主板安装在底壳相应位置上， 自攻螺丝固定主板与底壳，用 4X 12的自攻螺丝固定散热片与底壳，接好各连接线； 器涂上 1 克导热硅脂，再安装好面壳、底壳线插不得插错；连接线用扎带扎好，不 面上，螺丝打紧6） 底壳更换： 先用中号十字批拆下锁面壳、底壳螺丝，拔下控制板和主板的连接排线插，盘和风机，并拔下传感器插头和风机插头，再拆下主板把拆下的主板、风机、线盘 底壳上用3X6的自攻螺丝固定主板与底壳， 用4X 12的自攻螺丝固定散热片与底壳的自攻螺丝紧固风机；用 4X 14大圆头自攻固定线圈盘与底壳，用带弹垫的 4X8的盘连接线固定在主板线盘接线柱上，从线盘中央引出线接主板 A5端子，线盘边沿引A4端子；接好各连接线；在锅底传感器涂上 1克导热硅脂，再安装好面壳、底壳。
引线接主板“ L”端子，蓝色引线接主板“ N端子线插不得插反；连接线用扎带扎 到线盘面上，螺丝打紧7） 面壳更换： 先用中号十字批拆下锁面壳、底壳螺丝，拔下控制板和主板的连接排线插，板，用酒精擦干净拆下的控制板指示灯、显示屏和待换面壳贴面膜处把控制板安装 应位置上，用3X8自攻螺丝锁紧，插好连接排线插；在锅底传感器涂上 1克导热硅好面壳、底壳电源线棕色引线接主板“ L”端子，蓝色引线接主板“ N端子线插 检查指示灯和显示屏是否对位，按键手感是否良好，螺丝是否打紧5、维修注意事项1） 打开面盖前，应先断电，再拆机2） 打开时注意内部连线，防止拉断连接线，拆开的面壳小心轻放3） 通电时散热片带高压，严禁触摸4） 换IGBT和桥堆时要经过详细检查，确认无误后再通电5） 维修好的电磁炉要经过一段时间工作确认故障已解除后再交还用户五、关键元器件静态点电压（拆下线圈盘后接通电源测试）D208 负极 —— +0.6V~~0.7VZD204负极——+5VZD203负极——+20VQ101 发射极 一一+10.3VCPU第五脚——+5VCPU（ 13）脚 ——+4.9VU3（14）脚 ——< +0.3V。
