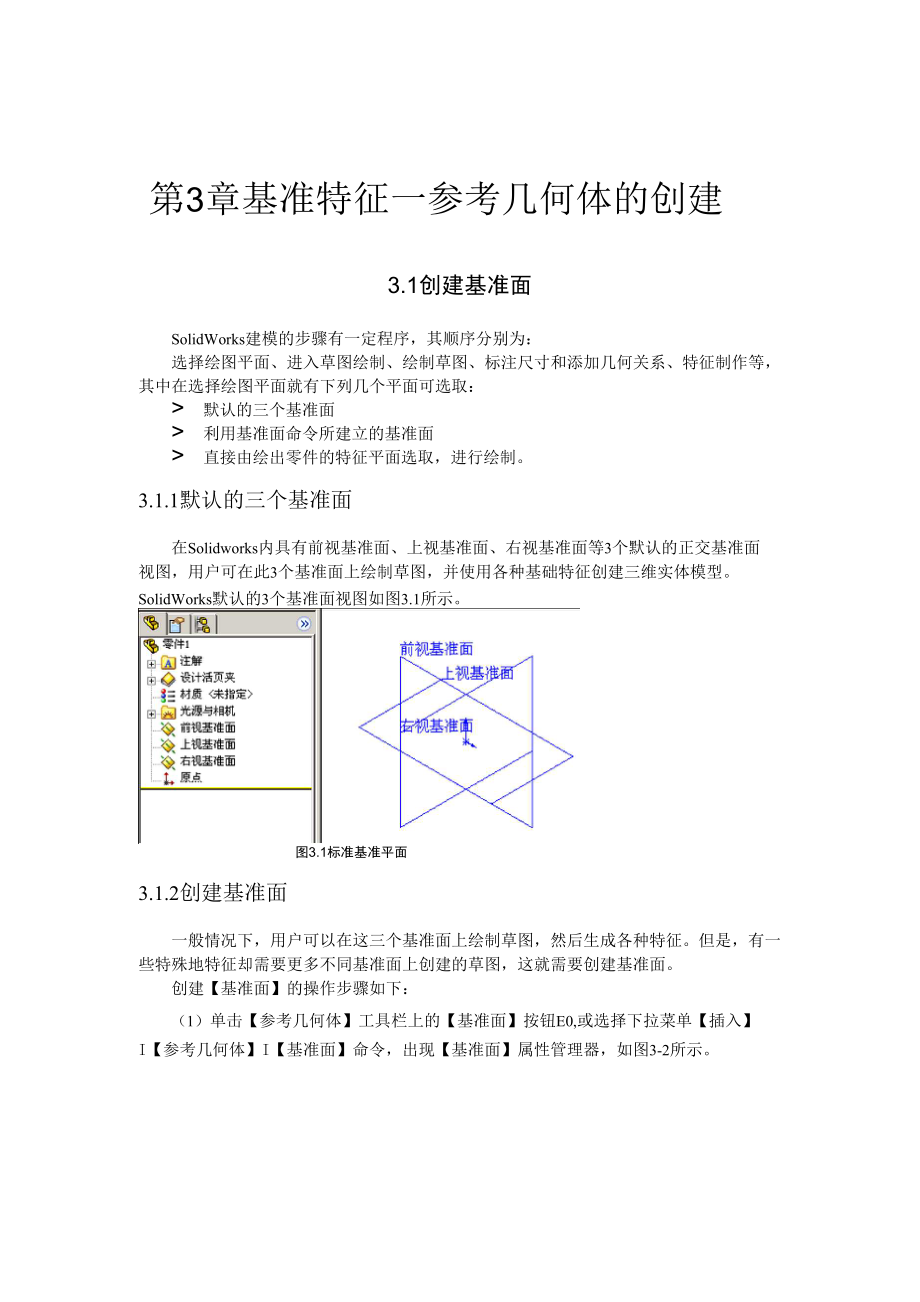

第3章基准特征一参考几何体的创建3.1创建基准面SolidWorks建模的步骤有一定程序，其顺序分别为：选择绘图平面、进入草图绘制、绘制草图、标注尺寸和添加几何关系、特征制作等， 其中在选择绘图平面就有下列几个平面可选取：> 默认的三个基准面> 利用基准面命令所建立的基准面> 直接由绘出零件的特征平面选取，进行绘制3.1.1默认的三个基准面在Solidworks内具有前视基准面、上视基准面、右视基准面等3个默认的正交基准面 视图，用户可在此3个基准面上绘制草图，并使用各种基础特征创建三维实体模型SolidWorks默认的3个基准面视图如图3.1所示图3.1标准基准平面3.1.2创建基准面一般情况下，用户可以在这三个基准面上绘制草图，然后生成各种特征但是，有一 些特殊地特征却需要更多不同基准面上创建的草图，这就需要创建基准面创建【基准面】的操作步骤如下：（1）单击【参考几何体】工具栏上的【基准面】按钮E0,或选择下拉菜单【插入】I【参考几何体】I【基准面】命令，出现【基准面】属性管理器，如图3-2所示图3-2【基准面】属性管理器(2) 在【选择】下，选择想生成的基准面类型及项目来生成基准面。
① 【通过直线/点】I*生成一通过边线、轴、或草图线、及点、或通过三点的基 准面，如图3-3所示图3-3【通过直线/点】生成基准面② 【点和平行面】$生成一通过平行于基准面或面的点的基准面，如图3-4所示图3-4【点和平行面】生成基准面③ 【两面夹角】匚生成一基准面，它通过一条边线、轴线或草图线，并与一个面或基准面成一定角度，如图3-5所示图3-5【两面夹角】生成基准面④ 【等距距离】'；生成平行于一个基准面或面，并等距指定距离的基准面，如 图3-6所示图3-6【等距距离】生成基准面说明：Solidworks中提供一种快速地建立与已有基准面等距的基准面的方法按住 键选择已有基准面，鼠标指针变成保麻拖动鼠标的同时，控制区出现【基准面】 属性管理器，输入偏移距离，即可完成等距基准面的生成⑤ 【垂直于曲线】-『-生成通过一个点且垂直于一边线或曲线的基准面，如图3-7 所示图3-7【垂直于曲线】生成基准面⑥ 【曲面切平面】口在空间面或圆形曲面上生成一基准面，如图3-8所示选择曲面和曲面上的点图3-8【曲面切平面】生成基准面(3) 检查【参考实体】菖』中列出的项目是否与选择相对应4) 单击【确定】按钮 •'，生成基准面，新的基准面出现在图形区域并列举在 FeatureManager 设计树中。
3.2创建基准轴基准轴常用于创建特征的基准，在创建基准面、圆周阵列或同轴装配中使用基准轴3.2.1显示临时轴每一个圆柱和圆锥体都有一条轴线临时轴是由模型中的圆锥和圆柱隐含生成的可 以设置默认为隐藏或显示所有临时轴欲显示临时轴：选择下拉菜单【视图】I【临时轴】命令，如图3.9所示图3.9显示临时轴3.2.2创建基准轴创建【基准轴】的操作步骤如下：(1) 单击【参考几何体】工具栏上的【基准轴】按钮口，或选择下拉菜单【插入】I【参考几何体】I【基准轴】命令，出现【基准轴】属性管理器，如图3-10所示选择⑤选取参考实作NffiNsa图3-10【基准轴】属性管理器(2) 在【选择】下，选择想生成的基准轴类型及项目来生成基准轴① 【一直线/边线/轴】选择一草图直线、边线，如图3-11所示选择边线图3-11【一直线/边线/轴】生成基准轴【两平面】^选择两个平面，如图3-12所示基准轴1图3-12【两平面】生成基准轴③ 【两点/顶点】&选择两个顶点、点或中点，如图3-13所示选择隔点图3-13【两点/顶点】生成基准轴选择一圆柱或圆锥面，如图3-14所示图3-14【圆柱/圆锥面】生成基准轴【圆柱/圆锥面】匹I【点和面/基准面】法0。
选择一曲面或基准面及顶点或中点所产生的轴通过所选顶点、点、或中点而垂直于所选曲面或基准面如果曲面为非平面，点必须位于曲面上， 如图3-15所示基准轴1图3-15【点和面/基准面】生成基准轴(3) 检查【参考实体】中列出的项目是否与选择相对应4) 单击【确定】 ，生成基准轴，新的基准轴出现在图形区域并列举在 FeatureManager 设计树中3.3坐标系坐标系可以与测量和质量属性工具一同使用，或者用作生成阵列的基准，也可用于将SolidWorks 文件输出至 IGES、STL、ACIS、STEP、Parasolid、VRML 和 VDA创建【坐标系】的操作步骤如下：(1)单击【参考几何体】工具栏上的【坐标系】按钮口，或选择下拉菜单【插入】I【参考几何体】I【坐标系】命令，出现【坐标系】属性管理器，如图3-16所示图3-16【坐标系】属性管理器(2)在【选择】下，选择生成坐标系的项目：①【原点】日％在零件或装配体中选择一个顶点、点、中点或默认的原点，其名称将会显示于【原点】方框中② 【X、Y或Z轴】单击需定义方向的坐标轴框，然后选择轴的指向> 顶点、点或中点，与所选的点对齐> 线性边线或草图直线，与所选的边线或直线平行。
> 非线性边线或草图实体，与选择的实体上所选位置对齐> 平面，与所选面的法线方向对齐说明：如果需要改变选择，则右击图形区域并选取快捷菜单中的【清除选择】选项，或用 鼠标选取要改变的项目，然后按Del键清除选择如果需要反转轴的方向，单击【反转】按钮 ⑶ 单击【确定】 ，生成坐标系，新的坐标系出现在图形区域并列举在FeatureManager 设计树中创建坐标系的过程：单击【参考几何体】工具栏上的【坐标系】按钮 口，出现【坐标系】属性管理器， 定义模型顶点为坐标系的原点，如图3-17(a)所示选择<边线1>为X轴的正方向，如图 3-17(b)所示选择<边线2>为Y轴的正方向，如图3-17(c)所示，单击【确定】•，生成坐标系a.设置坐标原点b.设置X轴c.设置Y轴图3-17建立坐标系3.4参考点参考点主要被用来进行空间定位，可以用于创建一个曲面造型，辅助创建基准面或基 准轴创建【参考点】的操作步骤如下：(1) 单击【参考几何体】工具栏上的【点】按口，或选择下拉菜单【插入】1【参 考几何体】I【点】命令，出现【点】属性管理器，如图3-18所示图3-18【点】属性管理器(2) 在【选择】下，选择想生成的点类型及项目来生成参考点。
① 【圆弧中心】回在所选圆弧或圆的中心生成参考点，如图3-19所示②【面中心】 回 3-20所示选择平面或非平面，在所选面的引力中心生成一参考点如图图3-20【面中心】生成参考点【交叉点】区］如图3-21所示在两个所选实体的交点处生成一参考点，图3-21【交叉点】生成参考点【投影】苗E!生成一从一实体投影到另一实体的参考点选择两个实体：投影的实体及投影到的实体可将点、曲线的端点及草图线段、实体的顶点及曲面投影到基准 面和平面或非平面点将垂直于基准面或面而被投影，如图3-22所示⑤ 【沿曲线距离或多个参考点】选择实体然后使用这些选项生成参考点沿边线、曲线、或草图线段生成一组参考点图3-23【沿曲线距离】生成参考点【百分比】从最近端点处开始按设定的百分比生成参考点数均匀分布】根据所选实体的总长度和参考点数在实体上生成均匀分布的参考点数图3-25按【均匀分布】生成参考点⑶ 检查【参考实体】姬中列出的项目是否与选择相对应⑷ 单击【确定】S生成参考点，新的点出现在图形区域并列举在FeatureManager 设计树中3.5建立基准综合范例在模型中建立基准面、基准轴和参考点，如图3-26所示图3-26建立参考点、基准轴、基准面实例分析：(1) 参考点为圆弧面的面中心。
2) 基准轴为过参考点，垂直与圆弧面的轴线3) 基准面为过参考点，与圆弧面相切的平面其操作步骤如下：(1)打开文件选择下拉菜单【文件】I【打开】命令，在打开对话框中选择“Case3-1”，单击【打 开】按钮，如图3-27所示2)建立参考点①单击【参考几何体】工具栏上的【点】按钮,出现【点】属性管理器，单击【面中心】按钮I图3-28建立参考点，在绘图区选取圆弧面，②单击【确定】按钮 0(3)建立基准轴单击【点和面/基准面】按钮Z① 单击【参考几何体】工具栏上的【基准轴】按钮匚I,出现【基准轴】属性管理器，，在绘图区选取圆弧面和参考点“点1”，如图3-29所示图3-29建立基准轴②单击【确定】按钮 0(4)建立基准面① 单击【参考几何体】工具栏上的【基准面】按钮E0,出现【基准面】属性管理器，单击【曲面切平面】按钮口，在绘图区选取圆弧面和参考点“点1”，如图3-30所示图3-30建立基准面(5)存盘3.6小结本章讲述了 SolidWorks系统下基准面、基准轴、坐标系和参考点的创建方法，使学生 能够根据不同的情况具体法向，使用哪种参考基准使用比较合理的基准，能够为以后的 建模提供许多方便，这需要学生在建模过程中不断总结积累。
3.7习题3.7.1填空题(1) SolidWorks的特征一般分为、、和2) 基准可以分为：、、以及 3) 选择绘图平面有、、几个平面可选取⑷ 在Solidworks内具有、、等3个默认的正交基准面视图5)每一个圆柱和圆锥体都有一条轴线临时轴是由模型中的圆锥和圆―生成的3.7.2选择题(1) 下面哪种情况不能满足建立一个新基准面的条件？A)一个面和一个距离(B) 一个面和一个角度(C) 一段螺旋线(2) 如果选择模型边线，然后单击草图绘制工具，SolidWorks将会：(A) 生成一个垂直于所选边线的参考基准面(其原点在选择边线位置都会最近端)，然 后在新基准面上打开草图B) 报告一个错误，表示必须先选择一个基准面或模型面才能生成草图(C) 打开一个3D草图D) 编辑选择的草图3) Solidworks中按住—键选择已有基准面，拖动鼠标完成等距基准面的生成A) Ctrl (B) Alt (C) Shift(4) 以下哪一项不足以定义基准轴(A)两点/顶点(B)原点(C)两平面(D)圆柱/圆锥面(5) 坐标系功能与 不相关联A)测量工具(B)质量特性(C)工程视图属性(D)截面属性3.7.3判断题⑴ 利用SolidWorks创建的基准轴不会显示在FeatureManager设计树中。
2) 临时轴是在创建圆柱和圆锥体时隐含生成的3) 基准面有正反之分3.7.4简答题(1) 在Solidworks中，提供了那几种建立基准平面的方法，简述其在建模过程中的应用(2) 在Solidworks中提供了那几种建立基准轴的方法，简述其在建模过程中的应用⑶ 如何创建坐标系，简述其在SolidWorks中的应用3.7.5上机题建立基准面与基准轴习题5习题4习题1。
