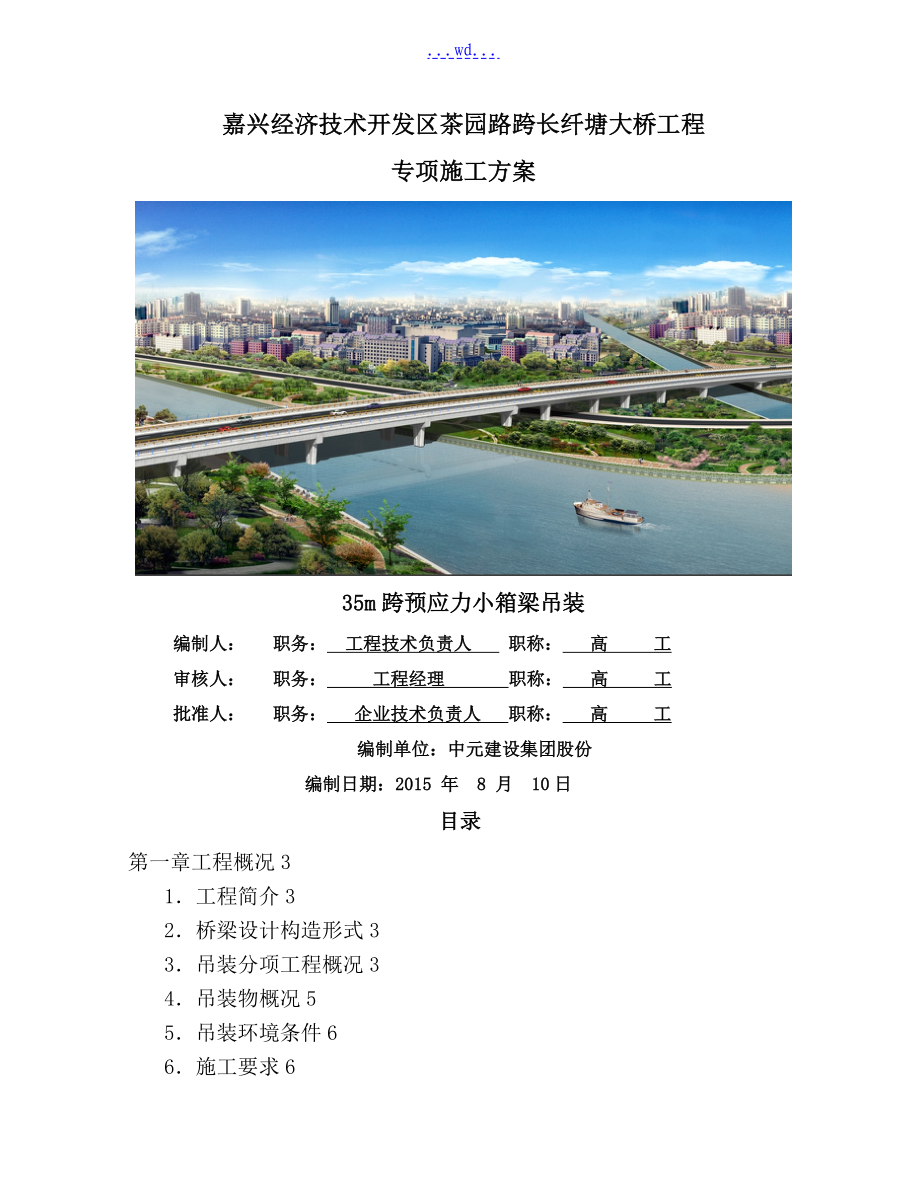

wd...嘉兴经济技术开发区茶园路跨长纤塘大桥工程专项施工方案 35m跨预应力小箱梁吊装编制人： 职务： 工程技术负责人 职称： 高 工审核人： 职务： 工程经理 职称： 高 工 批准人： 职务： 企业技术负责人 职称： 高 工 编制单位：中元建设集团股份编制日期：2015 年 8 月 10日目录第一章工程概况31．工程简介32．桥梁设计构造形式33．吊装分项工程概况34．吊装物概况55．吊装环境条件66．施工要求67．技术保证条件68．参建单位7第二章编制依据7第三章施工方案81.工程管理目标82. 成立工程管理网络83. 吊装方式及组织安排及进度安排94. 设备与材料方案10第四章施工工艺技术101．施工总体设想102．运梁路线〔桥上运梁及加固措施请设计认可〕103．吊装方法及参数11〔1〕陆地吊装11〔2〕岸边、水上吊装144．吊装工艺流程145．小箱梁梁安装15〔1〕吊装前检查15〔2〕箱梁运输15〔3〕支座〔含临时支座〕安装16〔4〕预制梁吊装17〔5〕监测监控21〔6〕检查验收22〔7〕质量保证体系及措施22第五章安全施工保障措施231.组织保障232.技术保障243.应急预案26〔1〕应急预案的方针与原那么26〔2〕应急预案工作流程图26〔3〕箱梁吊装存在的不安全因素及预防、应急措施274．应急救援组织架构315．事故报告326．应急完毕347．后期处置348．宣传教育359．演练3510．总结35第六章劳动力方案371.专职安全生产管理人员372.特种作业人员37第七章计算书381．预应力混凝土小箱梁装车、吊装的汽车吊机选择382．浮吊选择393．钢丝绳的选择394．地基处理42第八章相关图纸表格431．证书附件：432．施工进度方案表443.小箱梁预制吊装施工平面布置图45第一章工程概况1．工程简介嘉兴经济技术开发区茶园路跨长纤塘大桥工程为新建工程，位于嘉兴经济技术开发区东北部，北起塘汇路，南至城东路，沿线设茶园路跨长纤塘大桥一座，桥梁段起讫桩号为K0+184.5~K0+638，其中桥梁长度为453.5m。
桥梁处红线宽度为35m2．桥梁设计构造形式本桥平面线形为直线，与长纤塘河道正交，与茶园港河道斜交角度为39.9度桥梁起始里程为K0+184.500〔计至桥台背墙处〕，终点里程为K0+638.000〔计至桥台背墙处〕横桥向按三幅桥设计，中幅桥为机动车专用桥，按双向4车道设计两个边幅桥为非机动车和行人专用桥桥面全宽35m：3m人行道+3.5m非机动车道+3.5m隔离带+15m机动车道+3.5m隔离带+3.5m非机动车道+3m人行道桥面机动车道和非机动车道设2%横坡人行道设1%单向坡根据水利、航道的要求及规划道路的位置，中幅桥自北向南孔跨布置为：3×35m〔第一联〕+3×35m〔第二联〕+〔16+25+20〕〔第三联〕+〔32.5+35+45+38+32〕〔中幅第四联〕=453.5m左幅桥和右幅桥的第一、二、三联布置与中幅桥一致，第四联由于采取斜桥正作的方法跨越茶园港，孔跨布置分别为25+25+35+45+30+22.5=182.5m〔左幅〕；22.5+30+45+35+25+25=182.5m〔右幅〕第一~二联为预应力钢筋砼小箱梁，三~四联为现浇箱梁下部构造为钢筋混凝土钻孔灌注桩，长方体承台，矩形断面柱式墩身。
3．吊装分项工程概况本吊装分项工程范围为茶园路跨长纤塘大桥工程0#~6#墩台身上部54片35m跨预制小箱梁的吊装本分项工程为横向分三幅，两侧边幅分别由2片边梁组成，中幅由3片中梁和2片边梁组成；3跨一联共二联6跨；本工程主线桥横坡2%，箱梁底面为平坡纵坡坡度调整采用楔形钢板调节纵坡0.3~2.47%，箱梁安装就位高度1.0~3.6m，河道处距水面5.7m茶园路跨长纤塘大桥小箱梁位置平面图茶园路跨长纤塘大桥小箱梁位置横立面图茶园路跨长纤塘大桥小箱梁位置纵立面图4．吊装物概况本工程吊装工件为预制小箱梁，共54片，梁长34.75m，梁高1.8m，断面为梯形断面，中梁上口宽2.4m〔边梁3.27m〕，下口宽1.0m，梁重131吨，箱梁之间中部设置三道横隔板将相邻两片小箱梁连接，箱梁顶板预留钢筋，两箱梁之间采用现浇接头，桥面铺装浇筑连成整体，箱梁构造如以以下图示，5．吊装环境条件（1） 场地情况：现场在桥的东北侧方向做有6m宽施工便道，供运梁通道使用同时桥梁北侧路基到已经完成2） 吊装区场地平整，土基较好，在吊装时吊车下采用路基箱板衬垫，场地那么无须做特殊处理,桥下在西半幅吊装时铺设钢板做临时便道。
3） 吊装区场地无障碍物等影响4） 水电前期均已布设完毕5） 施工围挡前期均已封闭完成，且工程处在市郊，不会有行人围观6．施工要求根据工程情况及平面布置，结合施工现场地物、地貌及本工程工期要求，预应力砼箱梁局部安装拟采用二台260吨汽车吊和二台150吨浮吊，进展水陆安装〔1〕梁体架设前检查吊装根基的承载能力，防止垫脚下沉而产生的吊装不安全〔2〕检查箱梁几何尺寸、外观质量，检查钢丝绳的质量〔3〕做好场内交通组织和吊装区域围挡〔4〕根据建设部?不安全性较大的分局部项工程安全管理方法?建质[2009]87号规定,房屋建筑和市政根基设施工程中,起重量300KN及以上的起重设备安装工程属于超过一定规模的不安全性较大的分局部项工程，所以须编制箱梁吊装专项安全施工方案并需通过专家论证前方可实施7．技术保证条件〔1〕建设以工程执行经理尤胜芳为组长，技术负责人尤海涛，吊装班组负责人鲍建祥为副组长，专职安全员张昱、张琼严格分工，按其职责，各施其职〔2〕严格按审批完善的安全专项施工方案和吊装方案执行施工作业〔3〕严格按现行施工标准和安全标准、规程执行吊装施工〔4〕吊装前按照各自分工进展技术安全交底和采取各自措施防范潜在不安全因素。
〔5〕施工前按照方案，对进场起吊机械、钢丝绳卡、枕木等所有吊装设备完善自检，完成报验程序〔6〕吊装前对墩台支座标高、位置、吊装梁号逐一核对，确保吊装一次成功8．参建单位建设单位：嘉兴经济技术开发区投资开展集团有限责任公司设计单位：中国市政工程西北设计研究院勘察单位：江苏南京地质勘察院监理单位：绍兴市工程建设监理施工单位：中元建设集团股份第二章 编制依据本吊装分项编制依据：(1) 嘉兴经济技术开发区茶园路跨长纤塘大桥工程招标文件与中标合同文件(2) ?嘉兴经济技术开发区茶园路跨长纤塘大桥工程施工图设计?设计图纸(3) ?公路桥涵施工技术标准?〔JTG/T F50-2011〕(4) ?城市桥梁工程施工与质量验收标准?〔CJJ2-2008〕(5) ?建筑施工起重吊装安全技术标准?〔JGJ276-2012〕(6) ?重要用途钢丝绳国家标准?GB8918-2006(7) ?起重机械安全规程?〔GB6067.1-2010〕(8) ?起重机钢丝绳保养、维护、安装、检验和报废?GB/T 5972-2009(9) ?一般起重用D形和弓形锻造卸扣?〔GBT 25854-2010〕(10) ?建筑工程预防高程坠落事故假设干规定?和?建筑工程预防高处坠落事故假设干规定?的通知〔建质「2003」82号〕(11) ?建筑机械使用安全技术规程?〔JGJ33-2012〕(12) ?特种设备安全监视条例?〔国务院549号令〕(13) ?生产经营单位安全生产事故应急预案编制导那么?〔AQ/T9002-2006〕(14) ?不安全性较大的分局部项工程安全管理方法?〔建质【2009】87号〕(15) ?建设工程施工安全技术操作规程?〔中国建筑工业出版社-2009年〕(16) 建设部?建筑施工安全检查标准?〔JGJ59-2011〕(17) ?施工现场机械设备检查技术规程?〔JGJ160-2008〕(18) 建设部?施工现场临时用电安全技术标准?〔JGJ46-2005〕(19) 建设部?建筑施工高处作业安全技术标准?〔JGJ80-91〕(20) ?企业职工伤亡事故分类标准?〔GB6441-1986〕(21) ?建筑机械安全规程?GB6067-2010(22) ?建筑起重机械安全监视管理规定?建设部166号令(23) ?起重机吊具与索具安全规程?LD48-93(24) 施工现场调查资料、类似工程施工经历、劳动力及技术装备、专业化程度、机械设备实力、综合施工能力等。
25) 国家及浙江省关于安全生产、文明施工、环境保护等方面的法律法规、条例和有关规定要求26) 嘉兴市经济技术开发区茶园路跨长纤塘大桥工程总体施工组织设计第三章 施工方案1.工程管理目标目标：符合国家标准和?技术标准和要求?等规定，到达合格标准，争创“钱江杯〞安全目标：确保无经济及人身伤亡事故环境保护目标：满足国家及嘉兴市相关规定和标准，把施工对环境的影响减少到法规允许范围内文明施工目标：符合嘉兴市文明施工要求，确保标准化工地，创立省级“文明工地〞2.成立工程管理网络根据工程内容，工程内部成立吊装施工管理组织机构，严格实行职责划分，组建专业架梁施工队，结合施工队管理人员，充实现场管理力量对外协调：钱建明物质设备：钱金林测量组：姚宇靓机械设备：鲍建祥后勤保障：朱富江总指挥：尤胜芳副总指挥：尤海涛现场指挥体系由施工单位牵头，协同现场监理组及各参建单位各自行使其职能，密切配合，通力协作，并且将责任落实到人〔该指挥体系网络图详见以以下图：现场指挥系统〕3.吊装方式及组织安排及进度安排吊装设备：由于本工程的特殊性，预制梁数量少，经屡次讨论采用汽车吊双机抬吊直接架设，河中采用双浮吊架设段落划分：因小箱梁预制场无存梁场地，确定完成一跨小箱梁预制后立即安装一跨，腾出底模，进展下一跨的预制。
如此循环，完成六跨吊装任务吊装顺序：吊装按一、二、三、四、五、六跨依次进展，第五跨从中间向两侧安装，其它跨从西向东进展预制小箱梁施工进度方案从7月开场准备，8月浇筑小箱梁，到11月份完成全部预制安装任务，具体方案见附表4.设备与材料方案序号设备材料名称规格数量1汽车吊260t2台2浮吊1502台3挖掘机2001台4路基箱2*6*0.120块5运梁车陕汽德龙4602台6液压平板挂车上海水工2台7吊装钢丝绳6*37，Φ64，长30m6〔两根备用〕8千斤顶50吨4台9撬杠1.2m长4根10沙箱Φ170144个11橡胶支座GYZ+GYZF4144块第四章施工工艺技术1．施工总体设想本工程陆地拟采用汽车吊双机抬吊，岸边采用汽车吊浮吊双机抬吊，河道处采用汽车吊浮吊双机抬吊进展吊装作业双机抬吊，1台停放在吊装跨跨内，另1台停放在吊装相临跨根据吊装时汽车吊支腿下垫路基箱，小箱梁采用在吊点处用钢丝绳捆扎吊装，钢丝绳与预制小箱梁接触局部采用橡胶垫片隔离，防止在吊装时钢丝绳损坏梁体2．运梁路线〔桥上运梁及加固措施请设计认可〕第1~4跨运梁车桥外东侧行走，跨下吊装；第5~6跨小箱梁需在已安装完成的1~4跨桥面上行走，为防止运梁车对裸梁的损害，箱梁安装完成后及时尽早完成横隔梁、横梁、翼缘板湿接缝混凝土浇筑，使荷载横向传递，多梁共同承担运梁车的荷载。
第5〔6〕跨安装时，在第4〔5〕跨南侧铺设路基钢板，增加荷载横向传递能力小箱梁在预制场用汽车吊装车，2套运梁车，每次装车2片从预制场北侧开出到现场场内水泥路面上，然后倒退进入吊装场地运梁车停于施工便道上或路基板、钢板铺设的临时便道之上3．吊装方法及参数〔1〕陆地吊装方案采用2台QAY260A起重机汽车吊双机抬吊，2~3次倒运就位，完成安装该吊车主臂长度选为13.5m，工作半径选为8m，那么单机起重量为95t汽车吊的机械性能如下：〔2〕岸边、水上吊装第四、六跨方案采用一台260吨汽车吊，1台150t浮吊双机抬吊第五跨采用2台150吨浮吊进展吊装汽车吊参数同前，浮吊幅度26米，仰角60°，可吊高度45m，吊装高度满足要求4．吊装工艺流程转入下道工序按编号运至现场小箱梁检验盖梁及桥台整理清洁面层，定位定线安装支座、临时支座装车、运输、吊运箱梁就位检查标高位置支座合格检查不合格吊起整改5．小箱梁安装（1） 吊装前检查1〕、吊装前对桥梁下部构造进展验收，构造强度到达设计强度，构造尺寸符合设计及标准要求2〕、吊装前检查箱梁编号，强度试验报告，符合设计规定方可吊装清扫盖梁上杂物、定位放线等3〕、根据箱梁安装墩号及就位位置编号，把对应的楔形钢板根据设计轴线与预制梁下部预埋钢板焊接固定。
2） 箱梁运输①运输设备箱梁运输主要采用两台运梁设备，暂定陕汽德龙460车牵引+上海水工液压平板挂车德龙牵引车规格车辆品牌陕汽德龙车辆类型牵引车车辆型号F3000发动机型号WP12.460N燃料种类柴油排量11596CC功率338kw〔460马力〕准牵引总质量25000kg车外廓长6825mm车外廓宽2490mm车外廓高3624mm轴数3轴距3175mm+1400mm轮胎规格12.00R20钢板弹簧片数前4/后5上海水工液压平板车挂车具有多轮轴、有轴间串联式独立平衡液压悬挂系统，单体挂车可进展纵横向拼接，有较大的承载货台和自装自卸能力挂车能双向牵引自动转向，也能进展人工控制遥控转向，有较小的转弯半径挂车的制动系统，除牵引车通过气压操纵挂车制动外，挂车上还装有通过手柄开关的紧急制动挂车每轴线设左右二组液压悬挂，每组悬挂有4只轮胎，最大载重可达30吨总装载能力可达220吨平板车挂车外形与液压管道图②场内运输线路场内运输见以以下图运梁车倒车进入吊装地点③箱梁运输安全06预制场运梁道长纤塘大桥运梁路线示意图运梁车和箱梁之间采用方木支垫平整，装梁后，前后采用两道Φ19.5钢丝绳捆绑，用4个五吨链条葫芦收紧保险。
运梁车重载运行速度控制在5km∕h之内，运输过程平稳，防止急刹车运梁车备有50吨千斤顶2只，以备通常情况下的重载换胎时使用副车采用有线遥控电磁阀操纵方向机，前后车驾驶采用对讲机联系沟通，以保证副车驾驶员的安全运梁车具有驻车放气制动功能，确保驻车安全3） 支座〔含临时支座〕安装箱梁安装之前，采用全站仪测放箱梁轴线，并用墨线弹在垫石上，复测垫石标高预制梁两头端部用墨线弹出箱梁中心线，根据每孔梁设计纵坡，小箱梁出场前，把对应的楔形调平块与箱梁预埋件焊接结实现场安装支座本工程箱梁采用板式橡胶支座和四氟板支座千斤顶模拟梁重沙箱试验临时支座：设计采取先简支后连续的方案，采用硫磺砂浆临时支座根据高速公路大多采用砂箱做临时支座，我工程部进展了试验效果良好，确定采用砂箱临时支座砂箱临时支座直径17cm，高度按小箱梁与盖梁之间的空间高度制作〔见砂箱试验图片〕支座安装时，严格控制高程，特别是每片梁四个临时支座，不但绝对高程须满足设计要求，同时相对高程不能相差太大〔要求1mm〕，防止支座脱空特别注意支座型号，支承垫石的混凝土必须振捣密实安装时，按照设计图纸要求，在支承垫石和支座上均标出支座位置中心线，以保证支座准确就位。
先将支座按设计位置正确安装在支垫石上，然后将梁体直接安放在支座上，防止偏压、脱空、不均匀支承等现象发生架梁前进展检查，防止安装后支座与梁底发生偏歪、不均匀受力或脱空现象梁板安放后，再次检查，使梁、板就位准确且与支座密贴，支座受力均匀，支座安装后经监理工程师验收4） 预制梁吊装第1~3跨，小箱梁桥外行走，桥跨下汽车吊双机抬吊；第4跨小箱梁桥外行走，桥跨下汽车吊、浮吊双机抬吊；第5跨小箱梁桥上行走，浮吊双机抬吊；第6跨小箱梁桥上行走，浮吊、跨下汽车吊双机抬吊本工程需要吊机进展吊装的小箱梁就位高度都有所不同，场地条件不同，在每个吊装工作面都要根据实际情况，选择不同的工况进展吊装，选择工况范围必须满足吊装设备产品说明、相关标准要求，并给吊装施工人员做好详细交底在吊装前要检察吊装机具、索具的完好，提前做好吊机的试吊工作，吊离地面30cm后，详细全面检查构件稳定、机械设备情况，现场监理的认可后，方可投入吊装工作在正式吊装前，召开吊装工作例会，协调统一吊装过程中的顺序，吊装配合等有关事宜，确保各工作人员详细理解吊装各环节职责和责任① 试吊与空吊构件起吊时，先进展空吊与试吊，空吊主要检查吊臂倾角、吊机作业位置是否合理，假设不合理，立即予以调整，力求找出最适宜倾角、吊机作业位置。
试吊其方法是：先将吊索吊紧，检查绳索是否结实，是否打结或漏捆等，吊钩是否与构件重心在同一垂直线上，是否打转，确定无误后撤除支撑架吊离垫木100mm停顿上升，再次检查以上工程和吊车的刹车性能，确认无误前方可继续起吊② 第1~3跨的吊装步骤见小箱梁陆地吊装平面图1、预制场小箱梁装车，车头向北行驶，将小箱梁拉出预制场，新建桥梁东侧桥外向南倒车，斜向进入跨内；2、2台汽车吊分别站在跨内与跨外；3、跨外吊车吊起小箱梁一端，逆时针转臂，运梁车配合倒车进入跨内吊车回转半径之内；4、跨内吊车吊起梁端并顺时针转臂，跨外吊车继续逆时针转臂直到梁中线与桥中线平行后落梁到盖梁上然后吊车脱钩，移动吊车位置，继续吊梁，直到安装到指定位置为止③ 第4、6跨的吊装步骤见小箱梁陆地、水中吊装平面图1、预制场小箱梁装车，车头向北行驶，将小箱梁拉出预制场，第四跨从新建桥梁东侧桥外向南倒车，斜向进入跨内；第六跨上桥倒车车尾端到5号墩处〔安装完毕的1~5跨及时完成湿接缝及墩顶横梁〕；2、1台吊车站在跨内岸边陆地上，浮吊停在水中；3、浮吊起小箱梁一端，仰臂并顺时针转臂，运梁车顺势倒车进入陆地吊车回转半径之内；4、汽车吊吊起梁端并顺时针转臂，浮吊继续顺时针转臂直到梁中线与桥中线平行，最后吊车相互配合将箱梁放盖梁上。
然后吊车脱钩，移动汽车吊位置，重新吊梁，直到安装到指定位置为止④ 第5跨的吊装步骤〔见小箱梁水中吊装平面图〕1、运梁车桥上倒车进入北侧浮吊回转半径之内，浮吊吊起梁端并逆时针旋转、运梁车倒车配合使小箱梁移动到南侧浮吊回转半径之内；2、南侧浮吊吊钩挂起梁端空闲吊索〔该端两套吊索〕，起吊；3、北侧浮吊脱钩，逆时针旋转吊起小箱梁另一端，两浮吊配合将小箱梁吊装到位5） 监测监控1、监测内容：地基沉降、钢丝绳断丝、桥梁偏位、桥墩水平位移等2、监测人员：姚宇靓 郑昂麟3、监测仪器全站仪 RTS-632H水平仪DS34、监测频率：1〕凡吊装作业时限内均对地基沉降、钢丝绳、桥梁安装的位置进展监测2〕安装梁时对每片梁偏位测量二次3〕存梁场地面观测沉降，每天监测一次5、监测允许偏差范围：地面沉降不大于5mm；钢丝绳断丝率不大于1/100；梁体偏位不大于5mm6） 检查验收小箱梁吊装分项工程的检查验收，①吊车摆放到位后，检查配重及支垫情况是否满足吊装要求②检查运梁小车后轮到构造物安全距离不小于1.5m③检查钢丝绳兜吊位置的准确性④检查运梁车刹车及梁体的固定是否满足要求⑤检查墩台上支座位置是否准确、平衡⑥吊装后箱梁安装质量按下表检查预制梁安装允许偏差工程允许偏差(mm)检验频率检查方法范围点数平面位置顺桥纵轴线方向10每个构件1用经纬仪测量垂直桥纵轴线方向51焊接横隔梁相对位置10每处1用钢尺量湿接横隔梁相对位置201伸缩缝宽度+10 -5每个 构件1支座板每块位置52用钢尺亮，纵、横各1点每块边缘高差12用钢尺亮，纵、横各1点焊缝长度不小于设计要求每处每处1抽查焊缝的10%相邻两构件支点处顶面高差10每个构件2用钢尺量块体拼装立缝宽度+10 -51垂直度1.2%没孔2片梁2用垂线和钢尺量质量保证体系及措施①质量保证体系序号姓名职务职 责1尤胜芳工程经理现场主管及协调2钱建明工程副经理日常管理工作3尤海涛工程技术负责人质量安全施工技术管理4钱金林施工员现场生产管理5陆国中质检员负责工程质量与试验6张琼、张昱安全员负责安全生产与文明施工②质量保证措施架梁前要测量墩台中心线、支座十字线和标划出梁端线，并做好技术交底，为落梁和安装支座提供依据。
为保证标高的正确，事先加工准备薄钢板，垫于支座底，支承垫石面上落梁、稳梁时，梁两端均设技术员，随时检查指导落梁位，满足梁缝要求，就位符合设计及标准要求第五章 安全施工保障措施1.组织保障工程经理操作人员自检、互检、交接检各队队长、专职安全员工程管理部综合办公室质量技术部安全部机械物资部合同预算部试验室工程副经理工程总工程师安全检查工程师各工班〔组〕长、兼职安全员工程部成立安全管理领导小组，工程经理尤胜芳为组长，总工程师尤海涛和工程执行经理钱建明为副组长，各部门和施工队负责人为组员工程执行经理负责主持安全管理领导小组工作成立相应组织，设专职安全员，工班设兼职安全员，负责各项安全工作的落实，做到有组织、有方案地进展预测，预防事故的发生建设工程部、施工队和班组三级组织体系，严格运行各项制度，系统管理，做到令行制止安全组织机构见右图安全小组领导：工程经理尤胜芳 技术负责人尤海涛安全小组成员：张昱 张琼 鲍建祥 陆国中 姚宇靓施工遵循“安全重于泰山、抓生产必须抓安全，以安全促生产〞的指导思想，按照“五项〞(综合治理、管生产必须管安全、一票否决权、从严治理、标准化管理)原那么，充分认识“领导是关键、教育是前提、设施是根基、管理是保证〞，建设、健全安全保证体系。
2.技术保障〔1〕起重吊装作业前应详细勘察现场，按照工程特点、作业环境、施工工艺、施工方法、起重机械的选型、钢丝绳及索具的选用、地耐力等的要求，制定各种防护措施； 〔2〕应按?中华人民共和国安全生产法?〔中华人民共和国主席令第70号〕第35条的规定，安排专门人员进展现场安全管理，确保操作规程的遵守和安全措施的落实；〔3〕参加起重吊装作业人员，包括司机、起重机、信号指挥、电焊工等均应经专业培训、考核合格取得上岗证，方可进展作业；〔4〕整个吊装过程是一个系统工程，应切实加强各工种、班组的协调配合，强调统一指挥；〔5〕起重机械进入现场后应经检查验收，完善各项手续前方可使用；重新组装的起重机械应按规定进展试运转〔包括静载、动载试验〕，并对各种安全装置进展灵敏可靠度的测试，确认符合要求方可使用；〔6〕施工现场建筑起重机械的租赁、安装、拆卸、使用等必须严格执行?建筑起重机械安全监视管理规定?〔建设部第166号令〕的各项规定； 〔7〕起重吊装作业前进展安全技术交底，内容包括吊装工艺、构件重量及本卷须知等； 〔8〕两台或多台起吊时，必须统一指挥，动作配合协调，吊重分配合理，不得超过单机允许起重量的80%。
〔9〕箱梁的架设必须完善支撑保护体系，特别是边梁更要引起高度重视； 〔10〕在露天有六级及以上大风或大雨、大雪、大雾等恶劣天气时，应停顿起重吊装作业雨雪过后作业前，应先试吊，确认制动器灵敏可靠前方可进展作业； 〔11〕当进展高处吊装作业或司机不能清楚地看到作业地点或信号时，设置信号传递人员在天然光线缺乏的工作地点或者在夜间进展工作，都应该设置足够的照明设备；〔12〕起重机不得靠近输电线路作业，起重机的任何部位与架空输电导线的安全距离不得小于?建筑机械使用安全技术规程?(JGJ33-2012)规定；〔13〕?方案?中应明确规定吊装所用钢丝绳必须符合?起重机用钢丝绳检验和报废实用标准?〔GB/T5972-2006〕的规定；吊装机械的起升机构所用的钢丝绳，必须按照?起重设备安装工程施工及验收标准?〔GB50278-2010〕的规定，严禁使用编结接长的钢丝绳；起重吊装索具吊具使用前按施工方案设计要求进展逐件检查验收；〔14〕施工现场使用的各类建筑机械必须严格执行?建筑机械使用安全技术规程?〔JGJ33-2012〕的各项规定起重开关必须灵活、准确，严禁使用扳把开关，宜使用控制开关；有传动的机械，传动局部必须配齐安全防护罩；施工现场机械设备的检查必须严格执行?施工现场机械设备检查技术规程?〔JGJ160-2008〕的规定；〔15〕在吊装作业中，有的是高处作业，应按?建筑施工高处作业安全技术标准?〔JGJ80-91〕的规定；作业人员上下应设置专用安全通道。
〔16〕施工现场临时用电必须执行“三级配电，三级保护〞和保护接零的规定，其电源线严禁乱拖乱放，也不准直接捆绑在钢管等金属支架上，且必须绝缘良好〔严禁使用只有一层绝缘的裸线〕，并有防磨损、防断、防潮等保护措施；严格遵守?施工现场临时用电安全技术标准?〔JGJ46-2005〕的各项规定；〔17〕手持式电开工具使用的末级开关箱中的漏电保护器的额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s；其负荷线插头应具备专用的保护触头，并采用耐气候型的橡皮护套铜芯软电缆，不得有接头；使用手持电开工具时，必须按规定穿、戴绝缘防护用品；〔18〕年龄未满18周岁者和女性，不得从事起重吊装、登高作业；夜间制止起重吊装、登高作业；〔19〕从事高空作业人员要定期进展体检；经医生诊断，凡患有心脏病、贫血病、高血压病、低血压病、癫痫病及其他不适合高空作业的病症、肢体残缺者不得从事高空作业；〔20〕饮酒后制止从事高空作业；〔21〕施工现场应设置鲜明、醒目的指示标志和警示标志，确保行人、车辆的安全；如果需要占道，先履行审批手续后，加强组织交通疏导，施工现场应加强保卫措施，防止行人或其他无关人员误入施工现场；〔22〕施工现场制定严格的消防制度；动火应办理审批手续和制定监控措施。
(23)作业人员上下盖梁采用梯道，采用Φ48扣件式钢管搭设一部爬梯，梯道设制与盖梁施工时梯道一样，保证脚手架整体稳定其他部位人员上下盖梁均采用人员上下时必须将安全带栓在吊钩上〔24〕吊装前对吊装区域设置围挡，警示标志安排专人监管，防止非吊装人员进入作业区内3.应急预案（1） 应急预案的方针与原那么“发生事故时应遵循“保护人员优先，防止和控制事故的蔓延为主；统一指挥、分级负责、区域为主、单位自救与社会救援相结合〞的原那么到达控制事故，有效地抢救伤员，减少事故损失，防止事故扩大 （2） 应急预案工作流程图根据本工程的特点及施工工艺的实际情况，认真的组织对不安全因素和环境因素的识别和评价，特制定本工程发生紧急情况或事故的应急措施，开展应急知识教育和应急演练，提高现场操作人员应急能力，减少突发事件造成的损害和不良环境影响其应急准备和响应工作程序见以以下图：不安全因素及环境因素辩识、评价编制应急预案成立抢险领导小组组建抢险队、救护车配备应急物资、设备应急知识教育培训定期评审实施应急预案进展评审、修订未发生发生（3） 箱梁吊装存在的不安全因素及预防、应急措施1〕高空坠落事故防范措施：① 加强作业人员安全培训教育，认真学习和执行?建筑施工高处作业安全技术规定?，提高安全意识和自我保护能力；② 严格贯彻执行?建筑工程预防高处坠落事故假设干规定?的规定，结合施工组织设计，根据工程特点编制预防高处坠落事故的专项施工方案，并组织实施；③ 加强职工遵章守纪教育，严格遵守安全操作规程，杜绝违章作业，抑制习惯性违章；④ 正确使用安全“三宝〞及个体防护用品。
应急处置：① 抢救受伤害者；② 检查事故现场，消除隐患，疏散无关人员，防止事故后续发生；③ 设立戒备线，保护好事故现场，假设为抢救受伤害者需要移动现场某些物体时，必须作好现场标志；④ 立即报告2〕物体打击事故防范措施：① 加强职工安全培训教育，提高安全意识和自我保护能力，杜绝违章作业；② 加强有关标准、标准的学习，在作业过程中，严格按标准、标准的规定执行；③ 加强职工自觉遵章守纪教育，严格执行各项安全操作规程，抑制习惯性违章；④ 正确使用安全“三宝〞及个体防护用品应急处置：① 抢救受伤害者；② 检查事故现场，消除隐患，疏散无关人员，防止后续事故发生；③ 设立戒备线，保护事故现场，假设为抢救受伤害者需要移动现场某些物体时，必须做好现场标志；④ 立即报告3〕触电事故防范措施：① 加强电工作业人员的安全培训教育，经专业安全技术理论考核和实际操作技能考核合格，持证上岗；② 加强标准、标准的学习，自觉的遵章守纪，坚持日常巡查维修，抑制习惯性违章；③ 加强施工现场作业人员的安全教育，提高安全意识和自我保护能力，保护用电设施应急处置：① 切断电源，消除险情；② 将触电者放在木板上实施应急施救或送医院抢救；③ 设立戒备线，保护事故现场〔包括供电设施〕，移动现场物品时，必须做好现场标志；④ 立即报告。
4〕车辆伤害、机械伤害事故防范措施：① 认真贯彻执行?建筑机械使用安全技术规程?和建设部、市建委施工安全管理总站有关监视管理规定；② 加强维修保养，确保机械运行正常；③ 加强作业人员〔安装人员〕的安全培训教育，该持证上岗的人员，经专业培训考核合格，持证上岗；④ 严格遵守各项安全操作规程应急处置：① 抢救受伤害者；② 用电机械切断电源；燃油机械处理燃油；消除隐患，疏散无关人员，防止火灾爆炸等其他事故的发生；③ 设立戒备线，保护事故现场；凡与事故有关的物体、痕迹、状态不得破坏，假设为抢救受伤害者必须移动现场某些物体时，必须做好现场标志；④ 立即报告施工现场立即报告企业负责人或企业安全管理职能部门；假设行走机械在国家公路发生事故，在向企业报告的同时，还必须立即报告辖区交警部门；假设特种设备发生事故，还应向特种设备安全监视管理部门报告5〕火灾事故防范措施：① 对施工人员进展防火安全教育目的是帮助施工人员学习防火、灭火、避难、不安全品转移等各种安全疏散知识和应对方法，提高施工人员对火灾、爆炸发生时的心理承受能和应变力一旦发生突发事件，施工人员不仅可以沉稳自救，还可以冷静地配合外界消防员做好灭火工作，把火灾事故损失降低到最低水平。
②早期警告事件发生时，在安全地带的施工人员可通过、对讲机向楼上施工人员传递火灾发生信息和位置应急处置：① 紧急事故发生后，发现人应立即报警一旦启动本预案，相关责任人要以处置重大紧急情况为压倒一切的首要任务，绝不能以任何理由推诿拖延各部门之间、各单位之间必须服从指挥、协调配和，共同做好工作因工作不到位或玩忽职守造成严重后果的，要追求有关人员的责任②工程部在接到报警后，应立即组织自救队伍，按事先制定的应急方案立即进展自救；假设事态情况严重，难以控制和处理，应立即在自救的同时向专业队伍救援，并密切配合救援队伍③ 疏通事发现场道路，保证救援工作顺利进展；疏散人群至安全地带④ 在急救过程中，遇有威胁人身安全情况时，应首先确保人身安全，迅速组织脱离不安全区域或场所后，再采取急救措施⑤ 切断电源、可燃气体〔液体〕的输送，防止事态扩大⑥ 安全总监为紧急事务联络员，负责紧急事物的联络工作⑦紧急事故处理完毕后，安全总监应填写记录，并召集相关人员研究防止事故再次发生的对策6〕起重伤害事故防范措施：①认真贯彻执行?建筑施工起重吊装安全技术标准?和建设部、市建委施工安全管理总站有关监视管理规定；② 加强维修保养，确保汽车吊车运行正常；③ 加强作业人员〔安装人员〕的安全培训教育，该持证上岗的人员，经专业培训考核合格，持证上岗；④ 严格遵守各项安全操作规程。
应急处置：①抢救受伤害者；②立即停顿吊车作业，消除隐患，疏散无关人员，防止火灾爆炸等其他事故的发生；③ 设立戒备线，保护事故现场；凡与事故有关的物体、痕迹、状态不得破坏，假设为抢救受伤害者必须移动现场某些物体时，必须做好现场标志；④ 立即报告施工现场立即报告企业负责人或企业安全管理职能部门；假设行走机械在国家公路发生事故，在向企业报告的同时，还必须立即报告辖区交警部门；假设特种设备发生事故，还应向特种设备安全监视管理部门报告7〕中暑防范措施：①教育职工对中暑的防范意识；②保持工作环境的通风、通气和尽可能遮阳；③配发必要的劳保用品，如草帽、遮阳伞等；④配备预防药品如藿香正气水、十滴水、清凉油等应急处置：①迅速脱离高温环境；②在阴凉通风处安静休息；③及时补充清凉含盐饮料；④严重者迅速物理降温，可用冰水或酒精擦拭，电风扇吹风；⑤拨打“120〞或送医院救治⑥立即报告上级领导4．应急救援组织架构〔1〕应急救援领导组：组 长：尤胜芳 ：13867349103副组长：尤海涛 ：13705731922组 员： 张昱 张琼 姚宇靓 陆国中 张禹〔2〕应急救援领导组职责应急救援协调领导组是工程部的非常设机构。
负责本标段施工范围内的重大事故应急救援的指挥、布置、实施和监视协调工作及时向上级汇报事故情况，指挥、协调应急救援工作及善后处理，按照国家、行业和公司、指挥部等上级有关规定参与对事故的调查处理〔3〕应急救援领导小组共设应急救援办公室、安全保卫组、事故救援组、医疗救援组、后勤保障组、事故调查组善后处理组等七个专业处置组〔4〕各救缓组职责：① 应急救援办公室 负责人：钱金林 值班 ：13605732375主要职责：负责“预案〞日常的管理工作，负责重大事故的报告，通知指挥组全体成员立即赶赴事故现场在实施应急救援任务时与其他处置组协调工作，按照经理的命令调动抢险队伍，机械物资及时到位，实施抢险救援工作② 安全保卫组 负责人：陆国中 ：15957329930主要职责：组织力量对事故现场及周边地区道路进展戒备、控制，组织人员有序疏散③ 事故救援组 负责人：张昱 ： 13957306638主要职责：根据专家技术组的技术建议和事故现场情况制定方案，按照方案迅速组织抢险力量进展抢险救援⑤ 医疗救护组 负责人：郑昂麟 ： 13567189604主要职责：组织医护人员迅速展开对伤员的急救，有必要时应立即与120急救中心联系，请求增援，并派人在路口等候指引。
⑥ 后勤保障组 负责人：朱富江 ： 13736404101主要职责：迅速组织车辆运送抢险队伍及抢险物质，必要时立即切断主电源，并与医疗救护组协作保障所需物品的使用⑦ 事故调查组 负责人：尤海涛 ：13705731922 主要职责：负责对事故现场勘察取证，查清事故原因和事故责任，总结经历教训，制定防范措施，提出对事故及责任人的处理意见，配合上级调查组工作⑧ 善后处理组负责人：尤胜芳 ： 13866405523主要职责：根据国家有关规定，负责对伤亡人员的医疗、抚恤、安置等工作，并于保险公司协调理赔事宜在我队应急救援协调领导组组长发布启动本应急预案命令时，各职能组无条件地服从我队应急救援协调领导组的安排，立即投入到应急救援的行列5．事故报告〔1〕事故报告原那么应遵循“迅速、准确〞的原那么，在第一时间内上报重大事故情况〔2〕紧急通讯联络紧急报警 110 紧急救援消防 119急救中心 120 交通事故紧急救援 122天气预报 12121〔3〕事故报告程序发生上述事故后现场施工员应立即向现场负责人汇报，现场负责人接到报告的同时向我应急救援协调领导组办公室报告，报告事故发生的时间、地点和简要情况，并随时报告后续情况。
同时根据实际情况判断是否要求与110、119、120、122以及其他相关救援 联系增援〔4〕事故应急救援办公室接报后应立即报告应急救领导组组长，组长接报后根据报告的情况判断事故的级别下达启动应急预案命令，展开现场救援工作，有关部门人员赶赴事故现场到指定地点集结，勘察事故情况，通知相关部门就近调动抢险队伍、机械设备实施应急救援启动应急救援预案，同时应向上级主管部门或主管领导汇报〔5〕报告内容事故发生时间、地点、事故类别事故发生的简要经过、人员伤亡情况已采取的救援措施〔6〕应急救援〔1〕发生事故向队应急救援领导组组长报告的同时，应组织有一定救护常识的人员对受伤人员进展现场救护，或护送伤员去医院救治，保证第一时间的救护工作〔2〕抢救被堵人员时，可用呼喊、敲击等方法听取回声，并判断遇险人员的位置对被堵人员应在支护好顶板、用掘小巷或绕道通过的方法接近遇险人员〔3〕清理堵塞物时，要防止伤害遇险人员，严禁用镐刨、锤砸等方法扒人破土块〔4〕各抢险组根据事故现场情况及应急救援指挥组命令，按照本“预案〞“应急组织、机构与职责〞中各专业处置组的职责要求，迅速组织力量展开工作〔5〕护送伤员去医院救治路线工程部已和嘉兴市第二医院签订协议，联系 ：0573-82080930。
护送线路如下：长纤塘大桥工地→塘汇路→东方路→东升东路→光明街→秀洲路→环城北路→嘉兴第二医院线路图见以以下图嘉兴市第二医院长纤塘大桥工地6．应急完毕应急救援指挥组应根据救援处置进展情况，在确定没有被困人员、伤亡人员已转移和事故现场已稳定的情况下，由应急救援组组长〔应急救援总指挥〕宣布应急状态完毕7．后期处置〔1〕善后处理事故发生后，事故现场有关人员应当立即向本单位负责人报告；单位负责人接到报告后，应于1小时内向事故发生地县级以上人民政府安全生产监视管理部门和负有安全生产监视管理职责的有关部门报告，并对事故现场进展保护、拍照、记录、积极配合、协助调查.事故调查处理按?事故、事件调查处理和报告管理程序?及相关规程标准、法律法规要求执行2、调查、总结由事故调查组按照职责工作内容进展调查处理，并写出书面总结材料上报8．宣传教育根据公司的相关要求，进展有方案、有针对性地开展预防重大事故有关知识的宣传教育，提高预防事故的意识和防范能力，积极组织应急预案培训，使参加救援的人员熟悉掌握应急预案中应承担的责任和救援工作程序，提高防范能力和应急反响能力9．演练由于工期较短，本应急救援预案演练一次，通过演练〔桌面演练、功能演练、全面演练〕检查应急人员对应急预案、程序了解程度，及时发现应急工作程序和应急准备中的缺乏，增强应急小组及人员之间的配合和协调能力，确保预案一旦启动，能及时有序地展开救援。
10．总结针对存在的问题提出整改意见和建议附表：1. 应急救援程序流程图2、应急救援物资储藏一览表事故发生接 警事故判断预案启动，赶赴现场应急救援行动事态控制应急恢复应急完毕应急人员到位应急物资调配现场预案启动申请增援现场清理解除戒备善后处理恢复生产调查处理总结人群疏散医疗救护现场监测技术指导人员救助工程抢险秩序维护、戒备交通管制应急救援物资、机具储藏一览表序号物资名称及规格型号数 量存放地点责任人1消防器材5套现场及驻地钱金林256b工字钢5吨施工现场3砂100m3料仓4石100m3料仓55cm厚板材10m3现场6200×200方木20m3 库房7汽车吊25T1台作业现场8医用急救包2个库房9发电机150KW1台工区现场10电焊机UN-1006台库房11手电筒20库房第六章 劳动力方案根据相关特种作业人员法律法规的规定，结合本标段生产规模、工程特点、地质条件及工程需要，拟配备特种作业人员10人，吊装负责人兼现场总指挥：1名；吊车分指挥：2名；现场安全员：2名；起重工：3名；吊车司机：2名；普工：2名均持有效特种作业人员证件1.专职安全生产管理人员根据国家相关法律法规关于专职安全生产管理人员的配备规定，施工拟配备2名专职安全生产管理人员，均持有效安全员证件。
名单如下：姓 名发证机关发证时间证书编号 张昱浙江省住房和城乡建设厅 2005年11月 浙建安C(2005)0601234 张琼浙江省住房和城乡建设厅 2012年1月 浙建安C(2012)06000812.特种作业人员名单如下：姓 名工种发证机关发证时间证书编号王利明 起重机司索嘉兴市质量技术监视局2011、11TS6FJIK02253胡立荣嘉兴市质量技术监视局2011、11TS6FJIK02251李轼文起重机械嘉兴市质量技术监视局2011、12TS6FJIK00307石桂忠嘉兴市质量技术监视局2012、8TS6FJIK01149蒋秀勇嘉兴市质量技术监视局2012、8TS6FJIK01128鲍建祥总指挥嘉兴市质量技术监视局2012、3TS6FJIK02863金雪祥指挥嘉兴市质量技术监视局2011、11TS6FJIK02252吴长法指挥嘉兴市质量技术监视局2011、11TS6FJIK02250第七章 计算书1．预应力混凝土小箱梁装车、吊装的汽车吊机选择预应力混凝土小箱梁在制作现场拟采用2台260吨汽车吊车装车起吊图为转运车辆：小箱梁质量按最重的边梁计算，设计给定最重的的箱梁为Q=131.1t，吊装高度1.2m～3.7m不等。
考虑动载系数K=1.1，那么计算起吊重量P：P= Q×1.1 =131.1×1.1=144.21t采用双机抬吊，单台吊车按允许吊重的80%，吊钩按2t计算，那么144.21÷2÷0.8+2.0＝92.1t即每台吊车计算载荷92.1t查QAY260主臂工况起重性能：支腿8.7m，平衡重85t，主臂13.5m，工作半径8m，额定起重95吨大于计算荷载92.1t，满足要求吊装距地高度1.2~3.7m，距盖梁高度0.5m，吊车可吊高度实际吊高：梁高+吊绳高+盖梁高+预留高+吊钩到主臂顶的距离=1.8+3.3+3.7+0.5+1.5=10.8满足要求双机抬吊是安全可行的2．浮吊选择150吨浮吊主臂长度选为52m，工作半径选为26m，那么单机起重量为150t根据几何尺寸、重量、吊装环境〔小箱梁长34.75m，高1.8m，宽2.4~3.27m，最大安装高度5.6m〕选择最重的35m小箱梁边梁，其起吊净重量为131.1t，同时吊索具与吊钩重量2.0t，2台150t浮吊进展双机抬吊，双机抬吊乘0.8的系数， (144.21÷2)÷0.8+2.0＝92.1＜150t，满足要求双浮吊抬吊是安全可行的3．钢丝绳的选择双机抬吊小箱梁箱梁吊点设置在梁端1.0米处〔钢丝绳外加护套，吊装时在轮廓处加设废旧汽车轮胎加以保护〕，采用兜底吊装方式进展，每片梁有两根钢丝绳兜底起吊，每根钢丝绳长度12m，小箱梁自重1311KN，两个吊点距离梁端1.0m，每根钢丝绳受力为：1311×1.1/4/cos〔30°/2〕=373.2KN。
选用钢丝绳构造为6×37，钢丝绳的公称抗拉强度选用1960Mpa钢丝绳破断拉力=钢丝绳安全载重力×安全载重系数取6，钢丝绳破断拉力=373.2×6=2239.4KN钢丝破断拉力总和=钢丝破断拉力÷换算系数〔按照0.82〕钢丝破断拉力总和=2239.4÷0.82 =2731KN根据GB8918-2006?重要用途钢丝绳?表11力学性能，选用直径64mm钢丝绳，最小破断力总和为2860KN，满足起吊要求4．地基处理由于桥梁位于原农村村镇拆迁区，有近半的土质为建筑垃圾，土质构造松散，不利于车辆行走于吊装作业首先，将原状土采用压路机压实，局部弹簧局部，采用换填处理；在汽车吊行走区域铺路基箱板上面加铺2cm厚钢板，汽车吊安装区支腿下铺2层路基箱板地基承载力验算：吊装时，地基土所承受压力：N＝131.1〔梁重〕/2＋80〔汽车吊自重〕＝146t汽车吊自带走道板的每块平面尺寸：S＝1.5×3＝4.5m2吊装时，地基土所受压强：P＝N/4S＝146/〔4×4.5〕＝8.2t/m2因此，原状土在碾压完成后需满足10t/m2的承载力同时在每跨的第一片梁起吊时，可观察地基土是否有明显沉降，假设有，那么应立即停顿施工，并对地基进展重新碾压、重新加固。
第八章 相关图纸表格1．证书附件：2．施工进度方案表预制小箱梁施工进度方案序号工序名称2015年7月8月9月10月11月1准备2预制3安装4总工期110天3.小箱梁预制吊装施工平面布置图〔具体吊装布置图见预制梁吊装章节〕。
