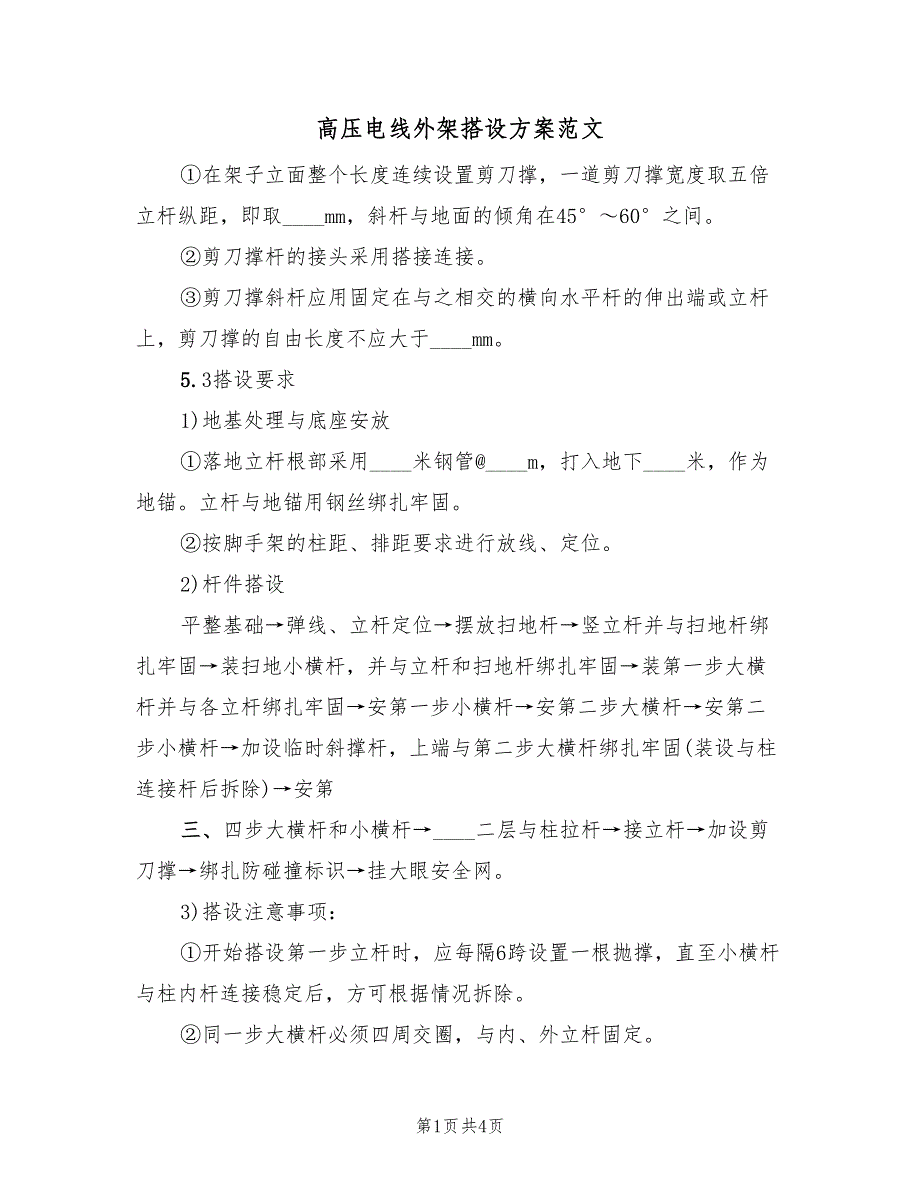

高压电线外架搭设方案范文①在架子立面整个长度连续设置剪刀撑，一道剪刀撑宽度取五倍立杆纵距，即取____mm，斜杆与地面的倾角在45°～60°之间②剪刀撑杆的接头采用搭接连接③剪刀撑斜杆应用固定在与之相交的横向水平杆的伸出端或立杆上，剪刀撑的自由长度不应大于____mm5.3搭设要求1)地基处理与底座安放①落地立杆根部采用____米钢管@____m，打入地下____米，作为地锚立杆与地锚用钢丝绑扎牢固②按脚手架的柱距、排距要求进行放线、定位2)杆件搭设平整基础→弹线、立杆定位→摆放扫地杆→竖立杆并与扫地杆绑扎牢固→装扫地小横杆，并与立杆和扫地杆绑扎牢固→装第一步大横杆并与各立杆绑扎牢固→安第一步小横杆→安第二步大横杆→安第二步小横杆→加设临时斜撑杆，上端与第二步大横杆绑扎牢固(装设与柱连接杆后拆除)→安第三、四步大横杆和小横杆→____二层与柱拉杆→接立杆→加设剪刀撑→绑扎防碰撞标识→挂大眼安全网3)搭设注意事项：①开始搭设第一步立杆时，应每隔6跨设置一根抛撑，直至小横杆与柱内杆连接稳定后，方可根据情况拆除②同一步大横杆必须四周交圈，与内、外立杆固定③随搭随校正杆件的垂直度和水平偏差4)安全网的架设①在防护架的靠马路的外排立杆的里侧____mm高挂网目尺寸为____mm____mm的绿色密目安全网。
②在防护架的顶部平挂3____m的大孔安全网六、防护架稳定性验算立杆截面积a=____mm2，立杆截面抵抗矩w=(0.86____103)mm3，立杆回转半径i=____mm，挡风面积an=1.8____0.1____4+0.6=____m2，相应迎风面积aw=____m2木材抗弯强度设计值fm=0.11kn/mm2地区的基本风压值w0=0.45kn/m2风荷载标准值wk第3页共7页____贸城(四期)住宅工程高压电线外架搭设方案范文（二）wk=0.7µsµzw0=0.7____1____0.8____0.45=0.252kn/m2Ψ=an/aw=0.78/3.24=0.24抗弯承载能力：δm=m/wnwk≥wkwn=0.0982d3δm=0.3321kn/m2≥0.252kn/m2整体稳定验算合格七、安全及注意事项1.凡是进入施工现场人员，必须正确佩戴安全帽2.防护架搭设过程中，操作人员必须系好安全带3.攀登和悬空高处作业人员以及搭设高处作业安全架子的人员，必须经过专业技术培训及专业考试合格，持证上岗，并必须定期进行体格检查4.搭设前应与供电部门协商停电，保证无电作业5.杆件距高压线安全距离要求。
防护架上下距离高压线____mm，左右距离高压线____mm6.锚杆应避开地下管线，若遇地下管线，请绕道施工；施工过程中注意保护绿地及树木，不得随意破坏8.搭设完成后应定期对防护架进行变形观测，发现异常及时向项目安全部及技术部门汇报；并采取加强支撑等处理措施9.在架体顶部靠塔吊一侧的防碰撞标志外侧增加夜间防碰撞警示灯，以便塔吊作业人员进行观测、防止碰撞高压电线外架搭设方案范文（三）5)上架作业人员应定期进行体检6)高处作业所用材料要堆放平稳，高处作业地面环境要整洁，不能杂乱无章，乱摆乱放，所用工具要全部清点回收，防止遗留在作业现场掉落伤人五、方案措施5.1防护架搭设技术参数1)防护架采用双排单立杆杉木架，立杆排距____米纵向间距____米，大横杆步距____米，小横杆步距均为____米立杆两立面设连续剪刀撑每组剪刀撑连接5根立杆，木脚手架两端和两排立杆间每隔____米设一道剪刀撑，最下一对斜杆要落地剪刀撑搭接长度不小于____m，绑扎三道铅丝扣；脚手架两立杆接头最少错开一步架，木脚手架立杆接头采用搭接，搭接长度不小于____m，并跨两根大横杆，绑扎三道铅丝扣2)立杆根部采用____米钢管@____m，打入地下____米，作为地锚。
立杆与地锚用钢丝绑扎牢固3)防护架顶部和东侧满拉大眼网4)揽风绳采用φ12钢丝绳间距____米5)防护架搭设详见附图1-35.2防护架搭设构造要求1)立杆①立杆垂直度偏差不得大于架高的1/100，其全高偏差不大于____mm②脚手架两立杆接头最少错开一步架，木脚手架立杆接头采用搭接，搭接长度不小于____m，并跨两根大横杆，绑扎三道铅丝扣2)大横杆①大横杆设于小横杆之下，在立杆内侧，采用五股铅丝八字扣绑扎，大横杆长度不宜小于____mm跨②大横杆四面架子的纵向水平高差不超过____mm3)小横杆①每一主节点(即立杆、大横杆交汇处)处必须设置一小横杆，并采用五股铅丝八字扣绑扎在大横杆上，该杆轴线偏离主节点的距离不应大于____mm，外伸长度以____mm为宜4)剪刀撑剪刀撑的设置应符合下列要求：第2页共7页____贸城(四期)住宅工程第4页共4页。
