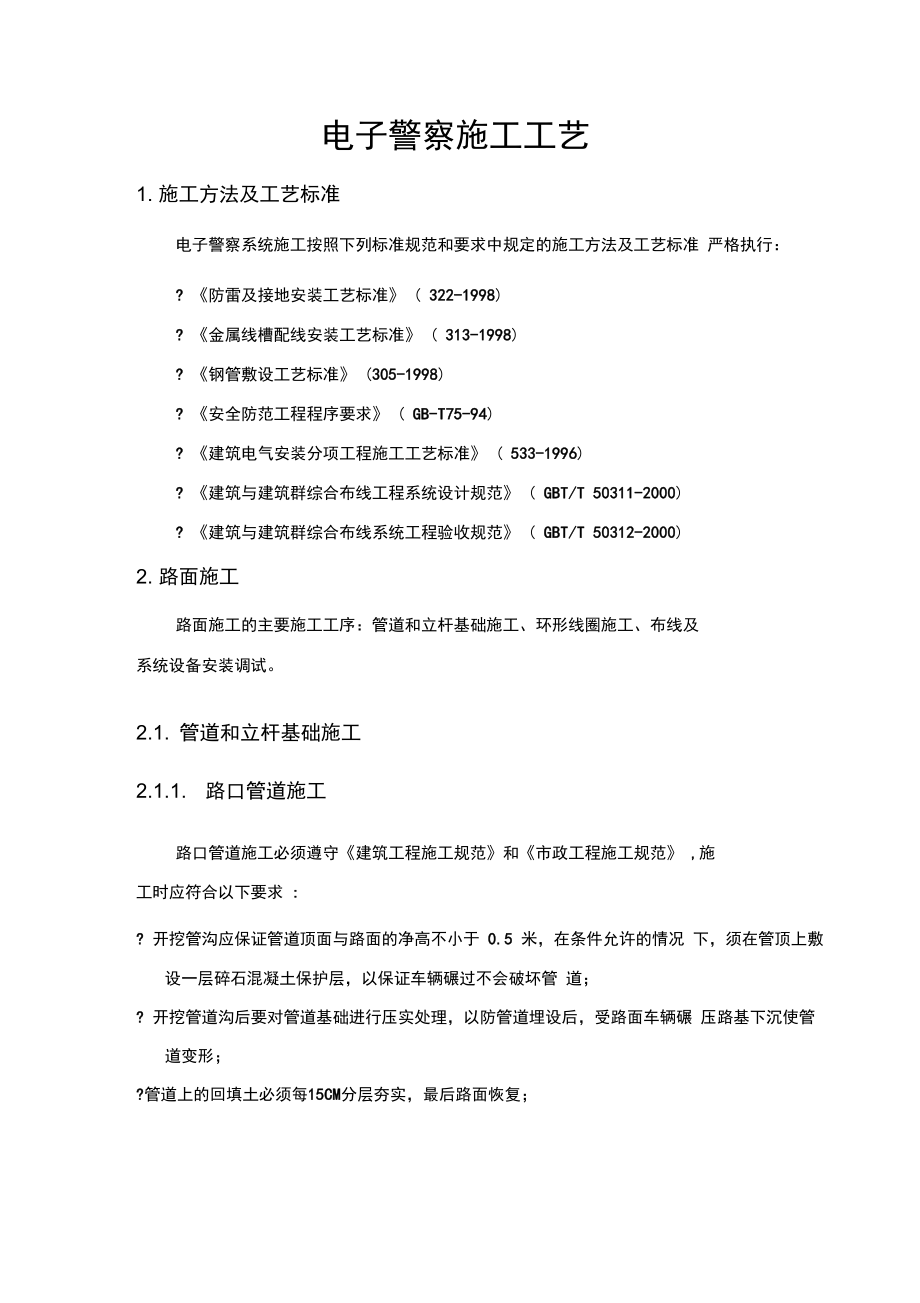

环形线圈的匝数本检测器环形线圈匝数定为 5 匝 环形线圈导线的型号环形线圈是埋设于路面之下的，应具有良好的耐热、耐寒、耐拉、抗腐蚀 和柔韧特性因此选择使用聚氯乙烯尼龙护套线，型号为 FVN/2.5 （平方毫米）2.2.2. 环形线圈的馈线馈线的质量与检测稳定性与灵敏度有直接的关系，本设计要求选用聚氯乙 烯绝缘屏蔽电缆，型号为SBVV—2X48/0.2 （1.5平方毫米）2.2.3. 环形线圈及其馈线的安装和施工规范路面开槽线圈和馈线是最重要又易损坏的部分，必须给予足够的重视开槽前应检 查路面是否坚固，按照系统总体技术条件选定线圈埋设的位置后，画上开槽尺 寸线，用开槽机按图施工开槽顺序路边最远的线圈槽和引线槽，这样可以避免导线的交叉和减少导线接头槽的几何尺寸环形线圈槽及导线的剖面，用开槽机开槽一直开到路边窨井附近，槽深为 50~70毫米，槽宽为 6~8毫米左右，在钢筋混凝土车道上埋设线圈时既要保证 一定的深度，又要与钢筋保持一定的距离（不小于 50毫米） ，开槽时尽可能两 者兼顾为了避免下线时因拐角弯度过小而损坏导线，在槽的拐角处（即矩形 槽的四角）还需切角槽内清理开槽后要对槽内进行清理，使槽内无硬渣，槽底平整，清理后用空压机处 理。
环槽内下线导线下槽后用钝物将其压实（请注意，不能用尖锐利器捣压），最后给导线 抽头标上序号，具体编号方式参考上图馈线的长度本检测器规定了馈线长度，介于 0~1000 米之间，如果超出此范围，可能会 影响检测效果填槽首先要保证槽和电缆洁净、干燥，并测量线圈无短路现象才可封槽浇注方法先用冷浇法，用环氧树脂使槽内数匝线圈互相粘合保证可靠性，稍等片刻， 用热浇法把沥青混合物填入槽内，浇注时要注意沥青温度不能过高（一般 80C左右），并且要灌实不能有气泡，以免影响电气参数如果路口是沥青路面，浇注完成之后，可用加热的细石子和沥青对槽隙进 行焊接，最后用榔头砸平环形线圈的测试埋设完毕之后，首先用万用表测量环形线圈的直流电阻，正常值应为1~2Q,如果电阻值低于上述值，说明线圈短路，此时需要重新埋设然后用 500V 直流高阻表测试其对地电阻，在 500V 直流电压下其绝缘电阻， 正常值应》10血线圈和馈线的连接和接头处理环形线圈和馈线连接点建议上锡焊接接好后的接头用防水橡胶带紧裹数 匝，并在表面涂上环氧树脂固化，馈线的屏蔽套必须可靠接大地2.3. 布线施工布线图参考下页布线图线槽管内配线要求和注意事项如下： ? 线槽配线前应消除槽内的污物和积水；? 缆线布放前应核对型号规格、程式、路由及位置与设计规定相符 ? 穿放电缆时宜涂抹黄油或滑石粉；? 进入管孔的电缆应保持平直，并采取防潮、防腐蚀、防鼠处理措施；? 缆线的布放应平直、不得产生扭绞打圈等现象，不应受到外力的挤压和损 伤；? 缆线在布放前两端应贴有标签，以标明起始和终端位置，标签书写应清晰， 端正和正确；? 电源线、信号电缆、对绞电缆等缆线应分离布放。
各缆线间的最小净距应符 合设计要求；? 根据设计图上各段线路的长度来选配电缆；? 避免电缆接续，当必须中途接续时应采用专用接插件；? 室外设备连接电缆时，宜从设备的下部进线 缆线布放时应有冗余按设计要求预留长度；2.4. 供电与接地系统的供电电源应采用 220V、50Hz 的单相交流电源，并应配置专门的配 电回路当电压波动超出 5%~-10%范围时，应设稳压电源装置稳压装置的标 称功率不得小于系统使用功率的 1.5 倍所有设备集中统一供电；必须设置专 用电源开关、熔断器和稳压等保护装置系统采用接地装置时，其接地电阻不得大于 4Q;采用综合接地网时，其接 地电阻不得大于1Q防雷接地电阻不得大于10Q2.5. 立杆构件吊装? 立杆的吊装应符合《钢结构施工规范》的规定;? 在结构件吊装之前必须在结构件内预穿一根镀锌铁丝 在吊装完后应在垂直的两个方向用线垂检查立杆与地面的垂直度 在结构件吊装完后应对在吊装过程中防腐层被损坏的部分进行修补，修补后 不应有色差2.6. 通讯线路敷设安装现场勘查之后，绘制通讯线路敷设布线图，原则上优先采用现有的电力、 通讯管道，如果需要破路，则必须遵守《建筑工程施工规范》和《市政工程施 工规范》 ,施工时应符合以下要求 :? 开挖管沟应保证管道顶面与路面的净高不小于 0.5 米，在条件允许的情况 下，须在管顶上敷设一层碎石混凝土保护层，以保证车辆碾过不会破坏管 道；? 开挖管道沟后要对管道基础进行压实处理，以防管道埋设后，受路面车辆碾 压路基下沉使管道变形；?管道上的回填土必须每15CM分层夯实，最后路面恢复；?管道通入窨井的管口应伸出井壁 3〜5CM同时管口除去各种毛刺；? 敷设管道线之前应先清刷管孔；? 管口与电缆间应衬垫铅皮，铅皮应包在管口上；在管道敷设在管沟前应预先穿入一根引线用的镀锌铁丝。
暹 云耳—-二亠一舉谆畧8寻r¥q..l*,.:「_諒口InMM卜・Mi二图装安杆立萨普0009通讯管道、机箱基础、杆件基础、沙井、线圈、地线规格1、线圈规格详见治安卡口线圈尺寸布局图2、路边控制机箱基础尺寸： 800*800*800 （基础面必须要高于地平面 300 -40 0mm）；3、机箱基础通往沙井铺设一条 D75PVC 管和一条 D50PVC 管；4、沙井： 400mm*400mm*500mm ；5、管道施工深度大于 500mm；6、土质人行道路管道铺设双 D60PVC 管；7、混凝土机动车道路铺设双 D60 钢管；8、杆件基础规格：详见电警杆件基础数据统计表9、地线：在摄像机杆件附近潮湿地面打入深 1.50m 的角钢焊接一条 10 平方铜线至杆件顶部接避雷针。
