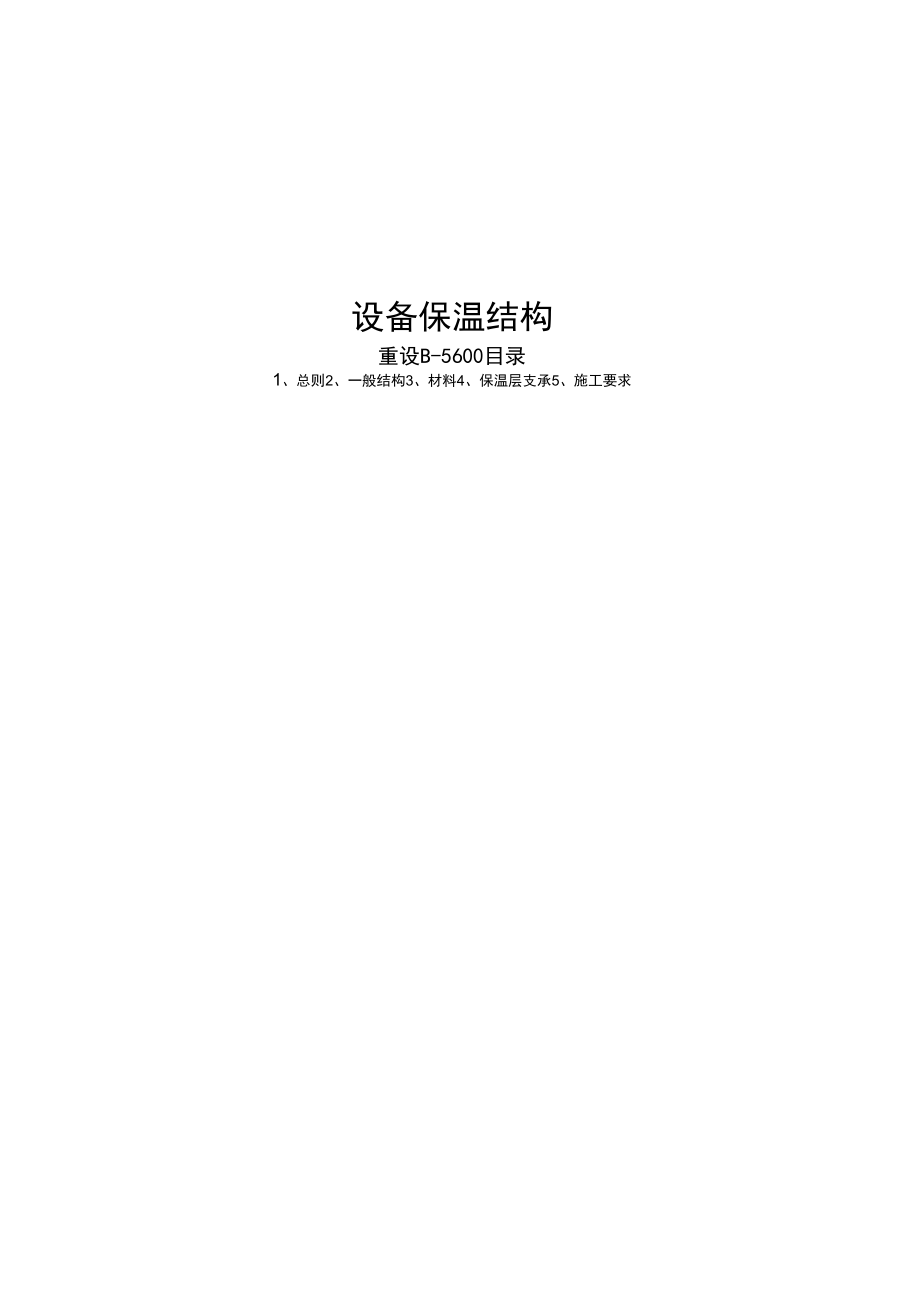

设备保温结构重设B-5600目录1、总则2、一般结构3、材料4、保温层支承5、施工要求1•总则1.0.1本说明书适用于石油化工厂工艺设备（以下简称”设备"）的外部保温但下列情况除外a）设计温度低于或等于-20C的设备；b）非圆筒形设备；c）容积》60m3的立式圆筒形油品储罐；d）骤冷骤热的设备（譬如：焦化装置巾的焦炭塔）1.0.2设备保温与否和保温所用的绝热材料，由设备施工图和或”设备规格表”确定1.0.3没备保温应在设备焊缝检测、试压以及设备外壁的全部金属附件（包括保温支持圈、保温钉、梯子平台支撑、管线及仪表支吊架等等）焊接及油漆工程完毕以后进行1.0.4本说明书代替重设-637《设备保温结构说明》2•—般结构2.0.1立式设备的保温结构如图2.0.1所示.2.0.2卧式设备的保温结构如图2.0.2所示.2,0,1立式诛备的保温结构示恵関住|20.2廉卜式设备蔭讹的蜡出示.5国3•材料3.0.1绝热材料保温绝热层所用的材料按设备施工图和/或"设计规格表”的规定3.0.2辅助材料a）捆扎铁丝：直径为①2mm的镀锌铁丝b）保护层：厚度为0.5mm的镀锌铁皮.C）自攻螺钉：规格ST4.2X13-C-H（GB845-85），用于保护层铁皮之间的相互连接。
d）保温钉、活动圆环：用直径为①6mm的Q235-A下圆钢制作e）镀锌铁丝网：用直径为①1.6mm的镀锌铁丝编织而成的16x16mm的方孔铁丝网（GB5330-85）f）油漆:油漆的牌号和颜色由装置统一规定确定.4保温层支承4.0.1立式设备的保温支持结构a）立式设备的保温支持圈和在设备上的位置见重设B-2611《立式设备保温支持圈》和设备施工图b）设备上无保温支承，现场又不允许施焊的立式设备，可按图4.0.1-1制作成可拆卸结构的保温支持圈支持圈分段长度一般宜w1500mmc）在设备的不同部位应分别不同情况设置保温钉和/或活动圆环；1）立式设备的上封头按图4.0.1-2设置活动圆环当设备直径》1500mm时，则应在上封头上增设"L"形保温钉"L"形保温钉相互之间的距离一般不宜大于300mmL"形保温钉的R]4.0.1-32）具有裙式支座的立式设备的下封头应按图4.0.1-3设置活动圆环、异形保温钉和"n"形保温钉异形保温钉之间和"n"形保温钉之间的距离一般应在300mm左右异形保温钉和"n"保温钉的尺寸见图4.0.3.3）不是裙式支座的立式设备的下封头应按图4.0.1-4设置活动圆环、”n"形保温钉。
"n"形保温钉之间的距离一般宜大于300mm4.0.2卧式设备保温钉a）当卧式容器的内直径w900mm或/和使用棉被类材料时，在筒体和封头上按图4.0.2-1设置"口"形保温钉、"L"形保温钉和/或活动圆环"n"形保温钉之间、"L"形保温钉之间的距离一般不大于300mm014.0.2』b）当卧式容器的内直径》1000mm或/和使用预制块材料时，在筒体和封头上按图4.0.2-2设置"n"形保温钉、"L"形保温钉和/或活动圆环•当保温财柑为举班质预制块时1值尺寸可为和制块的觅度・当保溫材料为材料时+僅尺寸可为帥0-WQOnwn或更太•图4.0.2-2c）对在现场不允许施焊的设备，保温钉应焊在事先设置的”垫板"上4.0.3各种保温钉的尺寸：见图4.0.3M*n”理保蟲盯4异形保温钉注：“T"为保凰厚度■尺寸单位mm*4,0,3各种保温钉的尺寸5施工要求5.0.1禁止使用潮湿的绝热材料所有待保温的设备外表面应该清洁、干燥、无脂膏、脏物和其它附着物5.0.2绝热层材料由两层或两层以上组成时，层与层之间应交错搭接布置即：后一层预制块（若为棉被类材料时，则为每张”棉被”）间的接缝应处在前一层每个预制块（每张"棉被”）的中间。
5.0.3绝热层为半硬质预制块时：a）要求预制块具有贴紧设备外壁的外形b）位于筒体上的预制块每圈至少应用两道镀锌铁丝捆扎牢固预制块由两层或两层以上组成时，每层应分别捆扎c）位于封头上的预制块，应用镀锌铁丝在保温支持圈、保温钉、活动圆环上捆扎牢固铁丝结扣应塞入预制块的缝隙之中d）预制块的缝隙，应用小块绝热材料和相应的勾缝胶泥填实并抹平5.0.4绝热层为棉被类材料时：a）位于筒体上的绝热层，每圈至少应用两道镀锌铁丝捆扎牢固，且捆扎镀锌铁丝之间的距离一般不宜大于400mm绝热材料由两层或两层以上组成时，每层应分别捆扎b）位于封头上的绝热层，应用适当大小的小块”棉被”铺设，要求厚度均匀、块与块之间无间隙合格后，用镀锌铁丝将绝热层捆绑在保温支持圈和/或保温钉、活动圆环上铁丝结扣应塞入绝热层材料之中5.0.5铁皮保护层的安装a）铁皮保护层的安装应在绝热材料层施工完毕并待其干燥以后进行安装前，铁皮应进行剪、压边和成型.保护层应紧贴绝热材料、铁皮的搭接应顺水流方向，以免雨水渗入绝热材料层中铁皮保护层的压边及安装见图5.0.5擁温提卜孚』斷面b）保护层铁皮之间用自攻螺钉连接，自攻螺钉之间的距离应w50mm，且应均匀布置。
E）5.0.5铁朋麻护层的压边及安装而设一层铁丝网，外抹一层20mm5.0.6具有裙式支座的立式容器的下封头不设铁皮保护层,厚的水泥保护层如图5.0.6所示5.0.7人孔及接管开口、管嘴等处的保温结构见图5.0.7一般情况下，按图5.0.7a)处理若法兰接管较短，保温层妨碍法兰螺栓拆装或管嘴伸出长度累于保温层厚度时，则按图5.0.7b)处理铁皮慄护层图507幵口接誓it的保温结拘5.0.8铁皮保护层安装完毕后，其外表面应涂两层防锈漆。
