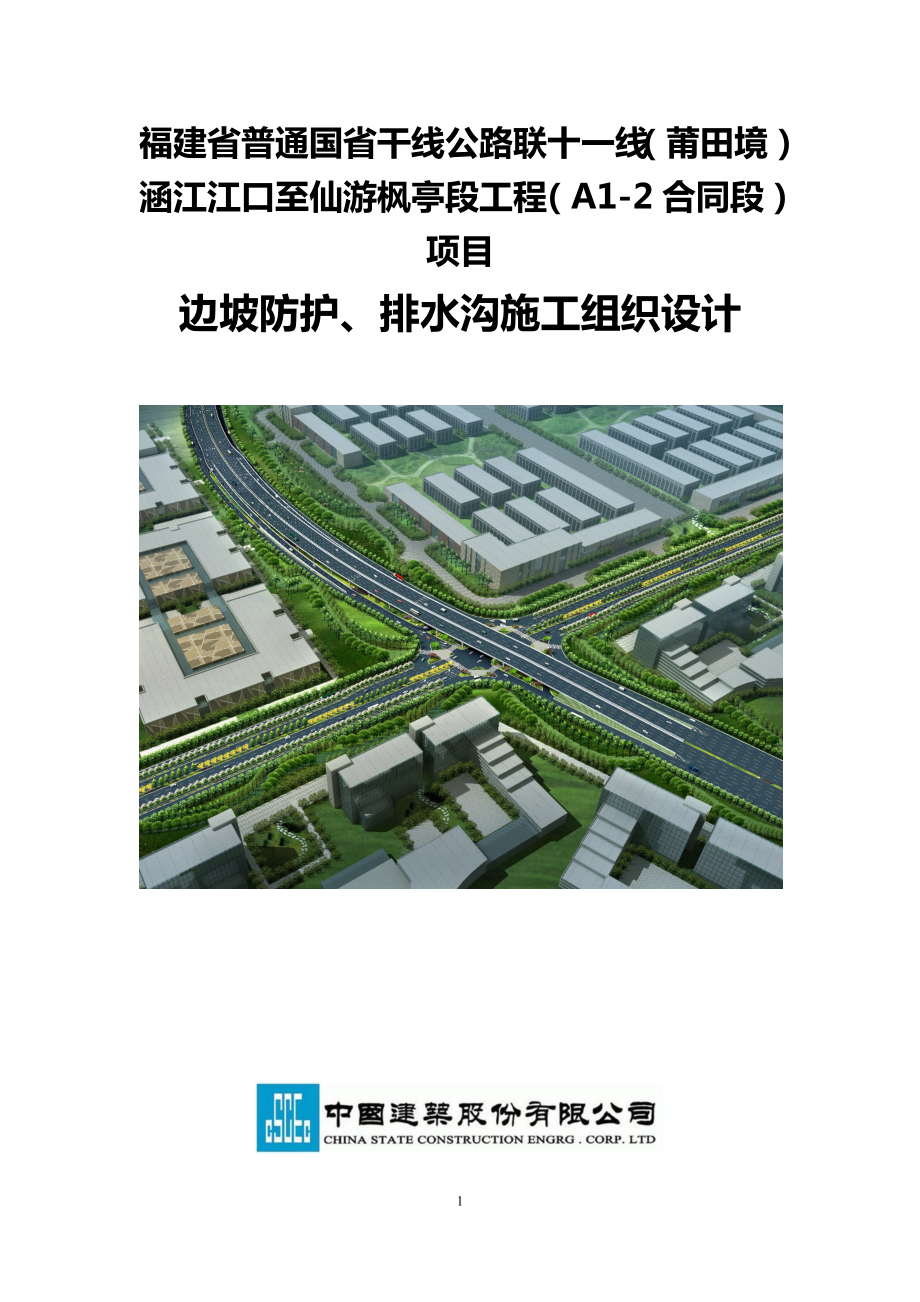

福建省普通国省干线公路联十一线（莆田境）涵江江口至仙游枫亭段工程（A1-2合同段）项目边坡防护、排水沟施工组织设计目录第一章 编制说明 31.1编制依据 31.2 编制原则 4第二章 工程概况 42.1工程简介 42.2工程数量 4第三章 施工部署 53.1工程目标 53.2 施工队伍、管理人员的投入及现场组织机构 53.3 施工材料投入 63.4 主要施工机械设备投入 6第四章 主要施工工艺及方法 74.1三维网植草 74.2浆砌片石护坡 9第五章 施工安全保证措施 115.1 安全组织机构 115.2 安全保证体系 125.3 安全保证措施 13第六章 施工质量保证措施 146.1 质量保证措施 14第七章 文明施工及环境保护保证体系 157.1文明施工及环境保护目标 157.2文明施工及环境保护管理组织机构 157.3文明施工及环境保护措施 15第一章 编制说明1.1编制依据1.1.1《福建省普通国省干线公路联十一线（莆田境）涵江江口至仙游枫亭段工程（A1-2合同段）施工图设计》1.1.2《公路路基施工技术规范》：JTJ F10—20061.1.3《公路工程质量检验评定标准》：JTJ F80/1—20041.1.4《公路工程施工安全技术规范》JTG F90-20151.1.5《工程测量规范》GB 50026-20071.1.6《福建省普通公路施工标准化指南》第二版1.1.7工程所涉及的其他相关规范、标准、图集、法规、规程等1.1.8有关本合同段工程地质、水文、气象，材料供应、交通运输状况，以及当地民风民俗、自然环境、水土资源状况等的调查信息和资料。
1.1.9可供利用的新技术、新工艺、新材料、新设备1.1.10我公司在公路工程施工中积累的成熟技术、科技成果、施工工艺、施工方法及本项目确定投入的施工队伍、机械装备等资源情况1.2 编制原则1.2.1 严格执行施工过程中涉及的相关标准、规范和规程，遵循建筑施工工艺及其技术规程、坚持合理的施工程序和规定1.2.2 遵守、执行合同文件各条款的具体要求，确保实现双方约定的安全、工期、质量、造价、环境保护、文明施工和职工健康等各方面的工程目标1.2.3 在认真、全面理解设计文件的基础上，结合工程情况，合理应用新技术成果，是施工组织设计具有技术先进、方案可靠、经济合理的特点1.2.4 充分研究现场施工环境，妥善处理施工组织与周边接口问题，使工程施工对周边环境的影响最小1.2.5 加强施工管理，确保施工质量，保证现场施工安全，文明施工，保护环境，关爱职工身体健康第二章 工程概况2.1工程简介福建省普通国省干线公路联十一线（莆田境）涵江江口至仙游枫亭段工程A1-2合同段起点里程K0+701至终点里程K2+100，路线平面根据涵江区滨海新城路网的整体规划进行布设，路线全长1399米路基边坡防护的形式有浆砌片石护坡和三维网植草，在挖方段落较长、深度较大的路段采用矩形边沟，在填方路段采用矩形排水沟。
2.2工程数量护坡主要工程数量表起讫桩号位置防护形式植草面积（m2）M10浆砌片石（m3）无纺土工布（m2）土方开挖（m3）换填碎石（m3）K0+740-K1+400左右侧浆砌片石护坡/5198.28375.68966.22930.4K1+400-K1+810左侧浆砌片石护坡/1680.72766.82867.6910.2K1+810-K2+100左右侧浆砌片石护坡/2611.44498.54348.81287.6BK0+080-BK0+150左侧浆砌片石护坡/196.7246.6376.7155.4K1+400-K1+810右侧三维网植草3381.8////AKO+720-AKO+790左侧三维网植草351.6////合计3733.4968715888165595284排水沟主要工程数量表起讫桩号位置M10浆砌片石（m3）砂垫层（m3）土方开挖（m3）K0+740-K2+100左右侧1958.4326.42284.8AK0+460-AK0+551左侧65.510.976.4AK0+685-AK0+815左侧93.615.6109.2BK0+050-BK0+171左侧87.114.5101.6BK0+307-BK0+400右侧67.011.278.1CK0+000-CK0+676左侧973.4162.21135.7DK0+000-DK0+705左侧1015.2169.21184.4合计4260.27104970第三章 施工部署3.1工程目标3.1.1质量目标质量目标：各项工程资料齐全，各项指标验收符合工程施工质量验收有关规范标准，检测合格率100%。
3.1.2职业健康安全/环境目标安全达标率100%，安全生产重大事故为零，轻伤事故为零；所有进场施工人员安全教育考核率达100%，特殊岗位操作人员持证上岗率达100%；各种防护用品、设施合格率应达100%，分部分项工程安全技术交底率100%3.1.3工期目标计划工期：2018年3月10日至2018年6月10日3.2 施工队伍、管理人员的投入及现场组织机构3.2.1 施工队伍的投入根据边坡防护工程数量及分布状况，项目部将组建1个边坡防护专业队伍和一个排水沟专业队伍进行施工作业，专业队伍按照项目部统一安排协调作业计划投入现场施工人员共计20人，其中砌筑工16人、杂工4人3.2.2 管理人员的投入根据工程实际情况和以往施工经验，我项目部投入一批现场工作经验丰富、业务能力强、技术过硬的专业技术人员管理人员配备表序号岗位人数职责1项目经理1负责施工总策划、管理协调2总工程师1负责技术总负债3工程部部长1负责施工质量控制4安全总监1全面负责安全管理工作5测量工程师1全面负责测量放样工作6专职安全员1负责现场安全工作7材料员1负责材料进场工作8技术员2负责具体技术工作9试验员1负责试验工作3.3 施工材料投入构成工程主体的主要物资，如水泥以及对工程质量有重要影响的其他物资均由公司统一招标采购。
开工前和施工过程中编制材料需用计划，保证材料及时供应材料运至工地后妥善保管，防止材料受潮污染，所有材料经检验合格后方可用于施工项目部和施工队建立材料接收、保管、分发等物资管理办法，做到计划准确、妥善保管、供应及时、质量优良，避免浪费3.4 主要施工机械设备投入为保证施工按计划顺利进行，确保工期和工程质量，我项目部将抽调、新购精良的机械设备投入本工程并配备维修人员，保证进场设备的完好率和利用率投入本工程的施工机械具体详见“投入施工机械数量表”拟投入施工机械数量表编号机械设备名称数量（台）用途115KW发电机1供电2JZ250搅拌机1搅拌3装载机1石料运输4抽水机1排水第四章 主要施工工艺及方法4.1三维网植草4.1.1施工工序：施工准备施工放样平整坡面撒播草种坡面浇灌铺设三维网覆土加盖塑料薄膜养护三维网植草试验段施工工艺流程图如下： 4.1.2施工技术a.施工准备在进行三维网植草之前，按照相关文件要求，完善路基边坡的防护绿化工程，路基已填至路床，具备刷坡及边坡植草条件b.施工放样按边坡坡率1∶1.75进行放样，每20米一断面，用石灰撒出路基顶边线（加宽20cm）及坡脚边线，采取人机结合方式进行，机械初刷、人工细整，保证边坡线形顺畅。
边坡刷好后，现场监理进行验收验收合格后，方可进行下道工序c.平整坡面交验后的坡面，人工再次细致整平，清除所有可能引起网垫在坡面顶起的阻碍物，并洒水使坡面自然沉降到稳定，以保证三维网垫与坡面的紧密结合，也能较为有效地防止后期三维网下部被雨水淘空d.坡面浇灌为给草种提供一个合适的发芽湿度，提高种子的发芽率，同时避免过于干松的土壤在草种撒播时滚滑，应对坡面进行少量多次的浇灌，以渗透土壤5cm以上，保持坡面土壤水分充足为宜e.撒播草种撒播前应检查坡面土壤的湿度，以土壤渗透5cm后第二天播种为宜在填好的土的坡面上撒播符合要求的草籽，撒播时应根据土壤结构，少量多次重复撒播，使草种均匀分布，避免顺坡而下流滑动同时应注意，在恶劣环境如大风、大雨条件下不宜进行撒播f.铺设三维网三维网选择具有资质的厂家，对其性能进行试验，合格后使用（后附试验报告）1）撒播过草种的坡面及时铺设三维网，铺设时从坡顶向坡底依次铺开，然后在坡顶及坡底钉上木楔，三维网的松紧程度适中2）三维网顺坡从坡顶至坡底按图纸要求长度一次铺设，坡顶与坡底分别冗余10cm每幅网面结合部应重叠5cm在铺网时要严禁将网拉紧，以防网被拉紧后地面的凹陷处可能造成对下面部位的浸蚀。
每幅网垫长度不足时应进行覆瓦式网面补接，补接处应重叠5cm3）施工时坡面及两幅三维网垫结合部用小竹竿或小木棍穿于整卷网垫中，顺边坡拉出网垫，四周用竹竿或木钉钉住，钉子间距为30cm，每平方米10只钉子坡面竹钉固定在两幅三维网结合部中间位置，竹钉固定时其顶部不得高于网包2cm，竹钉固定应由上而下依次完成，避免三维网悬空g.覆盖土坡面三维网面回填土时应以细土回填，覆盖土厚度不得超过2cm，以覆盖住三维网下草种为宜回填土时应自上至下依次回填，并清除大块土石及杂物h.加盖塑料薄膜为预防成型后的边坡被雨水冲刷，同时保温保湿，促进草的生长，应自上而下坡面铺设塑料薄膜坡顶、坡底应各预留20cm塑料薄膜，并用土压实固定两幅塑料薄膜应进行覆盖式铺设，重叠处为5cm，竹钉固定时应沿两幅塑料薄膜重叠处中间位置在右倾斜紧贴坡面对插i.养护（1）塑料薄膜固定后，应始终保持土壤湿度大于90％2）坡面草长至5～10cm时，去除塑料薄膜与木钉，坚持每日早晚喷洒水两遍，时间不少于30天，严禁曝晒，以利延长三维网使用年限3）依据幼苗长势进行追肥，以叶面肥与速效肥为主4）进行病虫害检测，及时发现，及时预防4.2浆砌片石护坡4.2.1施工工序测量放线 边坡清理 铺设无纺土工布 砂砾垫层 块石护砌 整理验收4.2.2施工技术a.护坡放样路基填筑成型后，开始边坡的修整，并对坡面进行夯实处理。
在确保路基边坡坡度准确，坡面平整，即可进行护坡的放样，放样严格按照设计图纸几何尺寸进行b. 护坡基础开挖护坡开挖采用人工与机械进行开挖，并严格按照图纸设计尺寸进行开挖c.铺设无纺土工布用人工滚铺；布面要平整，并适当留有变形余量长丝或短丝土工布的安装通常用搭接、缝合和焊接几种方法缝合和焊接的宽度一般为0.1m以上，搭接宽度一般为0.2M以上可能长期外露的土工布，则应焊接或缝合c.砂砾反滤层施工在护坡基础开挖完成后，清除基底松散结构，并进行洒水，在基底平整、密实后即可进行砂垫层的铺设反滤层铺设厚度为10cm，铺设平整，密实d. 浆砌片石护坡砌筑(1) 原材料采用水泥：采用进场合格的水泥,并且保证使用中水泥存放符合要求砂子：采用级配良好、质地坚硬、颗粒洁净的中砂片石：用于浆砌工程的片石强度不得低于30MPa，片石砌筑前必须浇水湿润，并将表面灰尘、泥土冲洗干净2) 砌筑① 施工时须挂线砌筑，并经常对其复核，以保证线型平顺、砌体平整② 砌体与坡面紧密结合，砌筑片石咬口紧密、错缝砂浆饱满，不得有通缝、叠砌、贴砌和浮塞，砌体勾缝要牢固美观③ 根据设计图纸位置设置伸缩缝和沉降缝的尺寸，按设计分段砌筑④ 砌缝宽度、错缝距离应符合规定，勾缝坚固、整齐，深度和型式符合要求。
3) 养生应在砂浆初凝后洒水覆盖养生7~14d养护期间应避免碰撞、振动或受压特别是每个工作班结束时要求整体养生一遍，并用水渗透过的麻袋覆盖，在每个工作班开始砌筑前也应将砌体表层砂浆用水浸透，方可开始砌筑4.3排水沟挂线施工砌体勾缝养生片石砌筑测量放样基坑开挖砂砾垫层整平砂浆搅拌4.3.1施工工艺流程浆砌排水沟施工工艺流程图4.3.2施工方法1、测量放样浆砌排水沟工程采用分段施工，分段放样根据路基中线及护坡道高程放出两侧坡角线，然后根据沟中心至中桩距离参数放出排水沟中线，再通过排水沟结构尺寸放出水沟边线，并用白灰在地上画出通过沟底高程、沟底纵坡确定开挖深度线位设好以后请监理工程师检测，符合要求后再进行下道工序2、基坑开挖利用测量放样出的边线及计算出的开挖深度，采用人工配合挖掘机械开挖，自卸汽车运输的基坑开挖方式基坑开挖至距设计沟底10-15cm时，改以人工挖掘人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖基坑沟底采用平板振动夯振击密实开挖清理完毕后请监理工程师检测，符合要求后再进行下道工序3、砂砾垫层铺设选作垫层的砂砾料应具有良好的透水性，同时不含有机质、粘土块和其它有害物质且天然级配良好的砂砾作为垫层材料。
本项目砂砾垫层厚度为10cm，填筑厚度较薄，故无需分层填筑，一层填到设计标高3、砂浆搅拌砂浆配合比严格采用项目部下发的批复砂浆配合比执行.砂浆使用砂浆搅拌机现场拌和，拌和时间宜为3-5分钟，且砂浆应随拌随用砂浆中所用水泥、砂、水等材料的质量标准宜符合混凝土工程相应材料的质量标准砂浆中所用砂，宜采用中砂或粗砂，当缺乏中砂及粗砂时，在适当增加水泥用量的基础上，也可采用细砂砂浆的和易性采用直观法进行检查，以用手能将砂浆捏成小团，松手后既不松散、又不由灰铲上流下为度在保持适宜稠度的砂浆一般宜在3～4h 内使用完毕；气温超过30℃时，宜在2～3h 内使用完毕若在运输过程或在贮存器中发生离析、泌水的砂浆，砌筑前应重新拌和；已凝结的砂浆，不得使用4、片石砌筑1）片石要求片石应符合设计规定的类别和强度，石质应均匀、不易风化、无裂纹，不得采用风化石2）片石厚度不应小于150㎜（卵石和薄片者不得采用）用做镶面得片石，应选择表面较平整、尺寸较大者，并应稍修整4.2 砌筑方法1） 砌筑用的片石砌筑前浇水湿润，表面如有泥土、水锈，应清理干净采用坐浆法进行施工2） 砌筑基础的第一层时，如基底为岩层，应先将基底表面清洗、湿润，再坐浆砌筑；如为土质，可直接坐浆砌筑。
3）基础分2个工作层砌筑，每个工作层的水平缝应大致找平砌体较长时可分段分层砌筑，但两相邻工作段的砌筑差一般不宜超过1.2m；分段位置宜尽量设在沉降缝或伸缩缝处，各段水平砌缝应一致，各工作层竖缝应相互错开，不得贯通4）各砌层的砌块应安放稳固，较大的砌块应使用于下层，且大面向下，安砌时应选取形状及尺寸较为合适的砌块，尖锐突出部分应敲除砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空砌筑时，底浆应铺满，竖缝砂浆应先在已砌石块侧面铺放一部分，然后于石块放好后填满捣实用小石子混凝土塞竖缝时，应以扁铁捣实竖缝较宽时，应在砂浆中塞以小石块，不得在石块下面用高于砂浆砌缝的小石片支垫4.2.5 砌筑上层块时，应避免振动下层砌块砌筑工作中断后恢复砌筑时，已砌筑的砌层表面应加以清扫和湿润4.2.6基础每10-20米设置一道沉降缝每个工作日结束后，需按工作缝处理，或设置为沉降缝4.2.7 砌筑墙身的第一层砌块时，应先将基础表面清洗、湿润，再坐浆砌筑4.2.8 浆砌片石宜以2～3 层砌块组成一工作层分层砌筑，每一工作层的水平缝应大致找平砌体较长时可分段分层砌筑，但两相邻工作段的砌筑差一般不宜超过1.2m；分段位置宜尽量设在沉降缝或伸缩缝处，各段水平砌缝应一致，各工作层竖缝应相互错开，不得贯通。
4.2.9 各砌层应先砌外圈定位行列，然后砌筑里层，外圈砌块应与里层砌块交错连成一体圈定位行列和转角石，应选择形状较为方正及尺寸较大的片石，并长短相间地与里层砌块咬接砌体外露面镶面宜选用较坚硬的片石进行镶砌砌体里层应砌筑整齐，分层应与外圈一致，应先铺一层适当厚度的砂浆再安放砌块和填塞砌缝外砌缝宽度一般不应大于40㎜砌体外露面应进行勾缝，并应在砌筑时靠外露面预留深约20㎜ 的空缝备作勾缝之用砌体隐蔽面砌缝可随砌随刮平，不另勾缝4.2.10 各砌层的砌块应安放稳固，较大的砌块应使用于下层，安砌时应选取形状及尺寸较为合适的砌块，尖锐突出部分应敲除砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空砌筑时，底浆应铺满，竖缝砂浆应先在已砌石块侧面铺放一部分，然后于石块放好后填满捣实用小石子混凝土塞竖缝时，应以扁铁捣实竖缝较宽时，应在砂浆中塞以小石块，不得在石块下面用高于砂浆砌缝的小石片支垫4.2.11 砌筑上层块时，应避免振动下层砌块砌筑工作中断后恢复砌筑时，已砌筑的砌层表面应加以清扫和湿润4.2.12 墙身沉降缝与基础沉降缝对齐6、砌体勾缝勾缝砂浆强度采用设计图纸中M10水泥砂浆砌体勾缝采用凸缝砌体勾缝嵌入砌缝内约20㎜ 深。
缝槽深度不足时，应凿够深度后再勾缝7、养生每砌好一段，待浆砌砂浆初凝后，及时用草袋、麻袋覆盖砌体，进行洒水养护，养护时间不得少于7天，养护期间避免外力碰撞、振动或承重四、质量要求浆砌排水沟应符合《公路工程质量检验评定标准》JTG F80/1-2004中以下标准：1、基本要求1.1 纵坡顺直，曲线线形圆滑1.2 沟壁平整、稳定，无贴坡沟底平整，排水通畅，无冲刷和阻水现象1.3 各类防渗、加固设施坚实稳固1.4 浆砌片石工程，嵌缝均匀、饱满、密实，勾缝平顺无脱落、密实、美观，缝宽均衡协调；砌体咬扣紧密；抹面平整、压光、顺直，无裂缝、空鼓1.5 水泥混凝土砌块的强度符合设计要求，砌体平整，勾缝整齐牢固2、实测项目表1 浆砌排水沟实测项目项次检查项目规定值或允许偏差1砂浆强度（MPa）符合设计要求2轴线偏位（㎜）503沟底高程（㎜）±154墙面直顺度（㎜）或坡度30或符合设计要求5断面尺寸（㎜）±306铺砌厚度（㎜）不小于设计值7基础垫层宽、厚度不小于设计值3、外观鉴定3.1 砌体内侧及沟底应平顺3.2 沟底不得有杂物4、注意事项：1、排水沟必须分段施工，分段成型在雨季，为使基坑免遭雨水浸泡，严禁长段开挖，且做好临时排水设施。
2、排水沟的开挖、整修、夯实、砌筑形成流水作业，随挖随砌 3、若现场地形有变化，经现场监理工程师同意的情况下根据现场情况另行设置4、砂浆拌和时须采用模板或雨布放置在出浆口，水泥、砂、石等原材料须放置在模板或雨布上第五章 施工安全保证措施5.1 安全组织机构项目经理部成立以项目经理为组长的安全领导小组，负责项目的安全管理工作，具体人员安排为：组长：林雪鑫副组长：黄书波、陈毅群、陈启兴成员：严玉清、袁扣泉、陈宇、杨志、熊定荣、王吉雨5.2 安全保证体系建立健全安全生产保证体系，实行安全岗位责任制，做到奖惩严明，把安全生产纳入竞争机制，纳入承包内容逐级签订安全包保责任状，明确分工，责任到人，使安全工作真正落到实处5.3 安全保证措施5.3.1安全目标：“三防一确保”，即防交通事故，防触电事故，防火灾，确保全体工作人员在施工过程中无一受害5.3.2 安全教育：项目经理亲自挂帅，加强安全教育，提高职工安全意识；本工区职工每周进行一次安全活动，学习安全操作规程；民工进场前进行常规安全操作教育方可上岗5.3.3安全作业：各重点工序落实安全防护措施，作好技术交底；所有电闸箱均安装电保护器；做好劳保工作，坚持凭证上岗；重视交通安全，严禁非司机驾车；5.3.4安全制度：建立完善的安全生产组织机构，健全各种安全生产制度，实行安全责任制，由项目书记任安全组组长，设专职安全员，各种人员施工前必须接受安全教育，熟知各种安全技术操作规程，加强安全意识，贯彻执行“安全第一，预防为主”和坚持“管生产必须管安全”原则。
5.3.5 文明管理：严禁违章作业，野蛮施工，在工区施工点设置工作牌，标明工程概况，项目名称，负责人等；场地规划整齐，集料按规格隔离堆放，料场标示明确，保证施工场地清洁卫生第六章 施工质量保证措施6.1 质量保证措施6.1.1 质量管理组织机构为全面履行工程施工合同，并取得良好的经济效益和社会效益，进一步提高项目标准化管理水平，确保项目工程质量目标的实现，项目部成立以项目经理为组长的质量领导小组，负责项目的质量管理工作，具体人员安排为：组长：林雪鑫副组长：黄书波、陈毅群、陈启兴成员：袁扣泉、严玉清、陈成康、杨志、陈宇6.1.2 具体措施a开工前，施工人员必须熟悉图纸要求，各项技术要求、质量标准及各道工序质量控制的关键点和要点b坚持监理程序，服从监理监督c每道工序实行“三检制”，即工序完工后，施工队技术员先进行自检，合格后报内部工程部验收，内部工程部检查合格后，再报请监理验收，每道工序经检查合格后方可进行下道工序施工e工程质量必须充分发挥工程部的作用，加强过程控制，切实保证工程质量工程科不仅是通过工序检验验收来控制工程质量，还要跟踪检查施工全过程，及时发现问题，及时整改，以免等到验收时不合格再返工，造成施工队人力、物力、财力的浪费，也延误了工期。
f对进场材料分类挂牌标识，未经检验或不合格材料一律不准投入使用；砂石材料存放场地应先进行硬化处理，水泥存放场地应下垫上盖第七章 文明施工及环境保护保证体系7.1文明施工及环境保护目标符合国家、福建省及地方有关环保、水保的要求，防止工程施工造成环境污染现场施工做到布局合理，施工组织有序，材料堆码整齐，设备停放有序，标识标志醒目，环境整洁干净，实现施工现场标准化、规范化管理7.2文明施工及环境保护管理组织机构项目部建立以项目经理的组长的文明施工及环境保护管理小组，施工现场环保、卫生与分级负责，经理部定期按文明工地标准进行检查评比，奖优罚劣组长：林雪鑫副组长：黄书波、吴禄才、陈启兴成员：严玉清、吴秋胜、陈宇、薛振华、杨志建立符合《环境管理体系规范及使用指南》的环境管理体系，施工期内至少接受一次由第三方组织的体系核查7.3文明施工及环境保护措施7.3.1生活区环保措施施工场地布置要合理、紧凑，严禁随意搭建，避免破坏植被生活区周围做到排水畅通，不得积水、积污周围环境保持原貌不得随意挖坑取土施工营地设垃圾箱盛放垃圾，垃圾定期运至指定垃圾场7.3.2施工中的环保措施报废材料立即运出现场，并进行掩埋等处理。
对于施工中废弃的零碎配件、边角料、水泥袋、包装箱等，及时清理并搞好现场卫生，以保护自然环境景观不受破坏弃土不得随意堆放，须运至指定弃土场7.3.3粉尘控制（1）对施工现场地面，定期进行压实或洒水，减少灰尘对周围环境的污染易于引起尘害的细料堆，予以遮盖或适当洒水2）不在施工现场烧有毒、有害和有恶臭气味的物质3）装卸有粉尘的材料时，采取洒水湿润或遮盖，防止沿途撒漏和扬尘。
