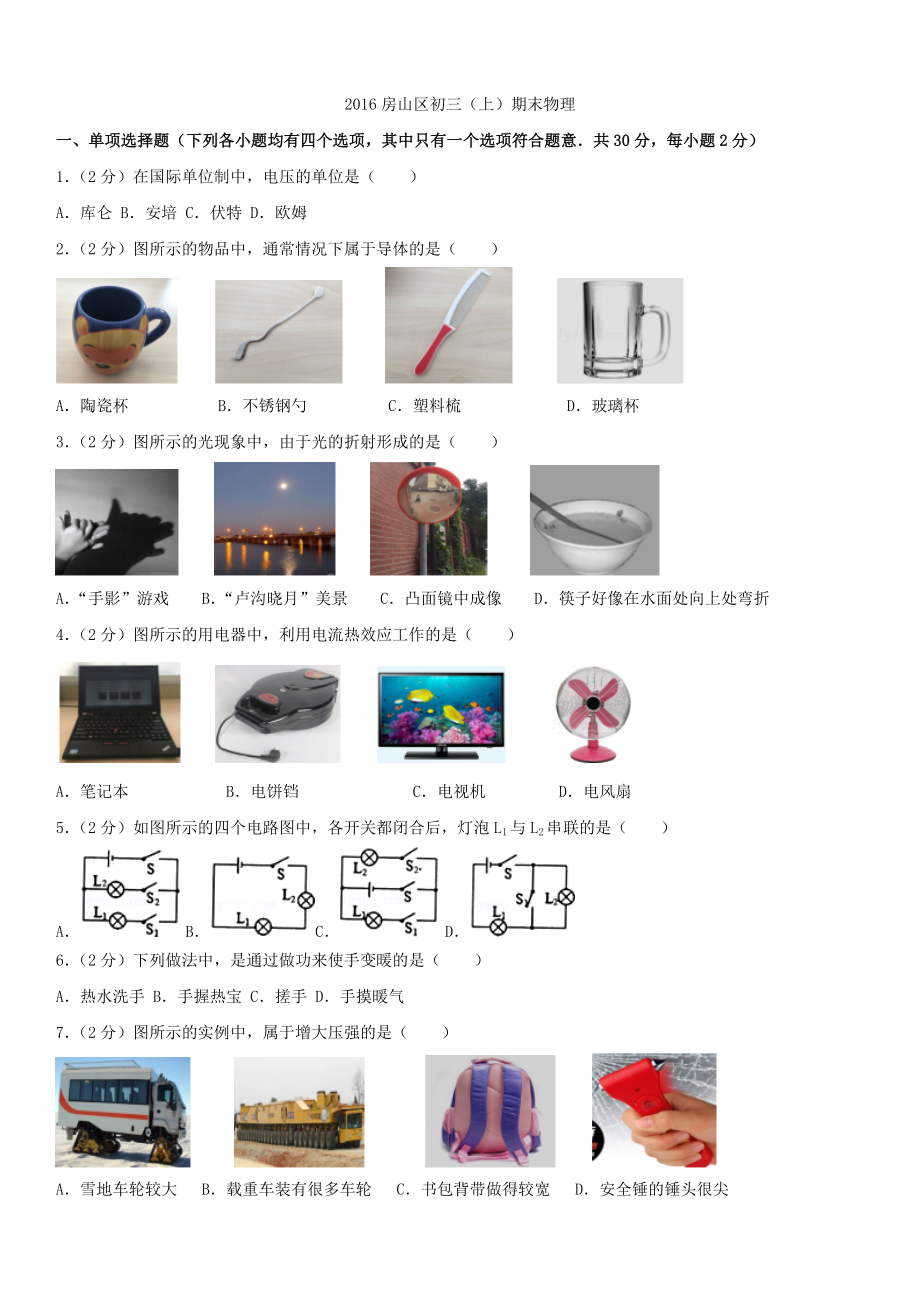

2016房山区初三（上）期末物理一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意．共30分，每小题2分）1．（2分）在国际单位制中，电压的单位是（ ）A．库仑 B．安培 C．伏特 D．欧姆2．（2分）图所示的物品中，通常情况下属于导体的是（ ） A．陶瓷杯 B．不锈钢勺 C．塑料梳 D．玻璃杯3．（2分）图所示的光现象中，由于光的折射形成的是（ ） A．“手影”游戏 B．“卢沟晓月”美景 C．凸面镜中成像 D．筷子好像在水面处向上处弯折4．（2分）图所示的用电器中，利用电流热效应工作的是（ ） A．笔记本 B．电饼铛 C．电视机 D．电风扇5．（2分）如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是（ ）A． B． C． D．6．（2分）下列做法中，是通过做功来使手变暖的是（ ）A．热水洗手 B．手握热宝 C．搓手 D．手摸暖气7．（2分）图所示的实例中，属于增大压强的是（ ） A．雪地车轮较大 B．载重车装有很多车轮 C．书包背带做得较宽 D．安全锤的锤头很尖8．（2分）下列家用电器中，正常工作时电功率最接近10W的是（ ）A．微波炉 B．台灯 C．电饭锅 D．电烤箱9．（2分）关于安全用电，下列做法中正确的是（ ）A．用湿手拔电吹风的插头 B．冰箱使用时外壳不接地C．更换灯泡时先断开电源开关 D．高压线下放风筝10．（2分）图所示的物态变化的实例中，吸收热量的是（ ） A．露的形成 B．冰化成水 C．雾的形成 D．雪的形成11．（2分）举重比赛要求运动员将杠铃举过头顶后，在空中至少静止3秒钟，在这3秒钟内（ ）A．杠铃对运动员的压力和运动员对杠铃的支持力是相互作用力B．杠铃受到的重力和运动员对杠铃的支持力是相互作用力C．运动员对地面的压力和地面对运动员的支持力是平衡力D．运动员受到的重力和地面对运动员的支持力是平衡力12．（2分）图所示，一个体积为V重为G的金属圆柱体挂在弹簧测力计上（圆柱体底面与水面平行），手提弹簧测力计使圆柱体浸入水中处于静止状态．圆柱体上表面受到水向下的压力为F1，圆柱体下表面受到水向上的压力为F2，圆柱体受到的浮力为F浮，测力计的示数为T，则下列表达式正确的是（ ）A．G=T+F2 B．F2=ρ水gV C．F浮=F2﹣F1 D．F2=G+F113．（2分）一只标有“220V 40W”的灯泡L1和一只标有“110V 40W”的灯泡L2都正常发光时（ ）A．L1、L2一样亮 B．L1比L2亮 C．L2比L1亮 D．无法判断14．（2分）图所示的电路中，电源两端电压保持不变．闭合开关S，将滑动变阻器的滑片P向左滑动，则下列说法中正确的是（ ）A．滑动变阻器接入电路中的电阻变小 B．总电阻变大C．电流表的示数变小 D．电压表的示数变小15．（2分）图所示的电路中，当开关S闭合后，灯L1不亮，L2亮，电压表有示数，则下列判断中正确的是（ ）A．灯L1与L2并联，L1被短路了 B．灯L1与L2并联，L1的灯丝断了C．灯L1与L2串联，L1的灯丝断了 D．灯L1与L2串联，L1的实际功率比L2的小很多 二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个．共8分，每小题2分．每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）16．（2分）影响电阻大小的因素有（ ）A．材料 B．电流 C．长度 D．电压17．（2分）图所示，展示了中国科学技术馆展品．对其中所涉及的物理知识，下列说法中正确的是（ ） A．在自行车下方吊着一个重物，目的是重心低、稳度高 B．“声聚焦”展品中的“大锅”可以把声波反射、会聚 C．日晷能够记录时刻，利用了光的折射 D．用力敲击编钟会使发出声音的音调变高18．（2分）关于家庭电路，下列说法中正确的是（ ）A．家庭电路中各用电器是串联的B．我国家庭电路中使用的电压是220VC．家庭电路中的电能表上的示数显示了家庭电路消耗的电能D．家庭电路中的空气开关突然断开，说明电路中出现短路现象19．（2分）下列关于电磁现象的说法中，正确的是（ ）A．通电导体周围有磁场B．电磁铁磁性的强弱与通电电流大小有关C．只要导体在磁场中运动，就会产生感应电流D．电动机是根据电磁感应现象制成的 三、实验与探究20．（2分）图所示，温度计的示数为 ℃．21．（2分）图所示的弹簧测力计的示数是 N．22．（2分）图所示，电能表的示数为 kW•h．23．（2分）图所示，电阻箱的示数为 Ω．24．（2分）如图所示，判断通电螺线管的磁极，则通电螺线管的左端是 极．25．（2分）图所示，MM′为平面镜，AO为入射光线，ON为法线，则入射光线AO的反射光线将沿着 方向射出．（选填“OB”、“OC”或“OD”）26．（2分）图所示，2016年10月19日凌晨中国神舟十一号入轨后，经历5次变轨，与天宫二号在太空对接成功！对接成功后，神舟十一号相对天宫二号是 的．（选填“静止”或“运动”）27．（2分）向装有适量热水的烧杯中滴入一滴红墨水，过一会儿后观察到图所示现象，该现象说明分子在永不停的做无规则运动，我们把该现象叫 现象．28．（4分）某同学欲测量电阻Rx的阻值，按图所示连接实验电路．（1）图甲电路中，接在开关S右接线柱的导线另一端应接在滑动变阻器 端．（选填“B”或“D”）（2）闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为 V，电流表的示数为 A，待测电阻Rx的阻值为 Ω．29．（2分）图所示，某同学做探究凸透镜（f=10cm）成像规律实验，该同学发现凸透镜成实像时像可以呈现在光屏上，但是像过大时没法完整呈现在光屏上．她用一张A4白纸代替光屏进行实验，用刻度尺测出物距和对应的实像高度．记录实验数据如下表．物距u/cm453525181716像高h/cm346131417根据表中数据提出一个可探究的科学问题： ．30．（2分）我们去商场买衣服、去理发店理发都要用到平面镜，平面镜所成的像与物体大小 ．（选填“相等”或“不相等”）．为了节约空间，鞋店的试鞋镜一般都比较小巧．如图所示，是某鞋店的试鞋镜，试鞋镜与水平地面 ．（选填“垂直”或“不垂直”）放置时，才能看到试鞋效果．31．（2分）某实验小组利用定值电阻R进行实验，记录的实验数据如下表所示．表中I为通过电阻R的电流，P为电阻R的电功率．请根据表中数据归纳电功率P与电流I的关系式为：P= ．I/A0.20.30.40.50.60.7P/W0.40.91.62.53.64.932．（4分）某同学家长经常去健身房健身．图是该家长在跑步机上慢跑后跑步机面板显示情况．（1）从面板上你获得的信息． （写出一条即可）（2）按照跑步机面板上显示慢跑的速度，运动半小时，家长所运动的路程是 km．（3）请估算你自己每周参加体育锻炼的时间 h．估算依据： ．33．（3分）小军用天平、烧杯、细线和水测量不规则小石块的密度．进行了下列实验操作步骤：①用天平测得小石块的质量为m1②把托盘天平放在水平桌面上③游码移到标尺的零刻度线处，调节横梁上的平衡螺母，使横梁在水平位置平衡④往烧杯中加入适量的水，用天平称出烧杯和水的总质量m2=173g⑤用细线栓住小石块，使其浸没在烧杯的水中（水未溢出），且不与烧杯接触，在右盘中增减砝码，并调节游码，天平平衡后，读出砝码和游码的总示数为m3=194g（1）测量小石块密度的实验操作步骤的合理顺序是： （填字母）．A．②③①④⑤B．②③④⑤①（2）在上述①项的操作中，右盘中砝码的质量和游码的位置如图所示，则小石块的质量是 g；（3）计算出小石块的密度为 g/cm3．34．（2分）实验桌上有材料和长度相同，横截面积已知且都不同的电阻丝若干段，满足实验要求的电源、滑动变阻器和开关各一个，导线若干，调节好的电流表和电压表各一块．请你用提供的器材，设计实验证明：当导体的材料和长度一定时，导体的横截面积越大它的电阻越小．（忽略温度对电阻的影响）（1）此实验中，需要控制变量是材料和 ；（2）此实验中，改变自变量的方法是 ．35．（4分）小明在实验室选择了符合实验要求的器材探究“通过电阻的电流与电阻两端电压的关系”．并画出了如图所示实验电路图．然后他写出了实验步骤，设计了实验数据记录表．R/Ω U/V I/A ①按照电路图连接电路，滑动变阻器阻值调至最大；②调节电阻箱R的阻值为R1，闭合开关S，移动滑动变阻器的滑片到某一位置，用电压表测量R1两端的电压U1、用电流表测量通过R1的电流I1，将R1、U1、I1的测量数据记录在表格中；③断开开关S，调节电阻箱R的阻值为R2，闭合开关S，移动滑动变阻器的滑片到另一位置，用电压表测量R2两端的电压U2、用电流表测量通过R2的电流I2，将R2、U2、I2的测量数据记录在表格中；④仿照步骤③改变4次电阻箱的阻值R，用电压表测量R两端的电压U、用电流表分别测量通过R的电流I，将R、U、I的测量数据记录在表格中．根据以上叙述，回答下列问题：（1）小明探究的问题中，自变量是 ．（2）小明在探究操作过程中存在的主要问题是： ．（3）请你针对小明探究过程中存在的问题，写出改进措施．36．（4分）水平实验桌面上有微小压强计、刻度尺和装有适量水和酒精的两个烧杯．小亮学习了液体内部压强跟哪些因素有关的知识后，想通过实验验证“液体内部压强与液体的密度有关”，为此他利用提供的实验器材进行了如下实验．①将微小压强计的探头放入水中，探头到烧杯底的距离L为2cm，如图甲所示，记录微小压强计U形管两侧的液面高度差h1；②将微小压强计的探头放入酒精中，探头到烧杯底的距离L为2cm，如图乙所示，记录微小压强计U形管两侧的液面高度差h2；小亮发现h1大于h2，于是小亮得出结论“液体内部压强与液体的密度有关”．请你利用这些器材，设计一个实验证明小亮的实验方法是错误的．写出实验步骤和实验现象．37．（5分）实验桌上有符合实验要求的学生电源，三块已经调零的电压表，多个阻值不同的定值电阻，开关一个，导线若干．请你利用上述器材，设计实验证明“串联电路两端的总电压等于各个电阻两端电压之和”．要求：（1）画出实验电路图；（2）写出实验步骤；（3）画出实验数据记录表． 四、科普阅读题（共8分，每小题4分）38．（4分）会跳舞的磁液体图所示，是《体验科学》一书中介绍的科技馆探索与发现A厅展品“会跳舞的磁液体”． 本展品组由三个部分组成．分别是跳舞的磁液、磁液显示器、磁液爬山．这组展品展示的是有关磁液的内容．有谁知道什么是磁液吗？通俗的讲：磁液就是一种具有磁性的液体．其实，液体本身并无磁性，它是把一种强磁性的固体研磨成很细的粉末，再添加一定量的活性剂，然后很均匀地混合在某一种液体里，从而形成一种稳定的胶体溶液．这种溶液既有液体的流动性又有固体磁性材料的强磁性．在外加磁场的作用下，磁液会流向磁场强度高的地方并能稳定在那里，或者悬浮在载体上．因此，在现代技术中磁液得到了越来越广泛的应用，诸如电子仪表、机械、化工、环境、医疗等许多领域．下面我们一起来看看磁液的真面目吧．第一部分跳舞的磁液．采用多路控制器控制电磁铁的磁场变化，而控制信号取自音乐或麦克风中我们的声音．随着信号的变化，磁液槽上下两侧的磁铁受控产生磁性时强时弱的变化，这时磁液会随着磁场的变化而流动，从而展现神奇而美丽的舞蹈画面．第二部分磁液显示器．采用多路控制器控制的电磁铁阵列．通过键盘输入文字或图形信息后，控制器会控制电磁铁阵列中相应线圈中电路的通断．通电线圈处会产生很强的磁场，使此处的磁液明显凸起．磁液上的一个个凸起规则的排列便组成了文字或图案，从而使其成为一块磁液显示器．第三部分磁液爬山．磁液槽中的三个圆锥体内部都安装有多个精细排列的电磁铁，转动转轮时，对电磁铁的电流实现调控，转轮速度越快通电的电磁铁越多，磁场强度也越强，从而使磁液形成沿圆锥体螺旋快速爬升的景象．请根据上述材料，回答下列问题：（1）磁液是一种具有 的液体．（2）在现代技术中磁液得到了越来越广泛的应用，诸如 ．（请举一例）（3）通电线圈处会产生很强的磁场，使此处的磁液明显凸起．是利用了磁体的 ．（选填“吸铁性”或“指向性”）（4）控制器会控制电磁铁阵列中相应线圈中电路的通断，通电时电磁铁 磁性．（选填“有”或“无”）39．（4分）稀奇！你见过轮船“坐电梯”过三峡大坝吗？如图所示，是三峡升船机于2016年9月18日进入试通航图片．这意味着三峡工程最后的谜底即将揭晓．投入运行后，三峡升船机将为客货轮和特种船舶提供快速过坝通道．符合条件的船舶可借助升船机通过三峡大坝，过坝时间可由目前的3.5小时缩短至约40分钟．这将有助于进一步提高三峡水利枢纽的航运通过能力，促进长江黄金水道通航效益及社会经济效益充分发挥．三峡升船机与三峡双线五级船闸同为三峡工程通航建筑物，三峡升船机承船厢可载3000吨级船舶，最大爬升吨位达1.55万吨，最大爬升高度113米．提升重量和高度，均为世界之最．三峡升船机全线总长约5000米，船厢室段塔柱建筑高度146米，承船厢长132米、宽23.4米、高10米，可提升3000吨级的船舶过坝．这些数据都显示了三峡升船机是世界上规模最大、技术难度最高的升船机工程．作为世界最大水利枢纽三峡工程的最后一个建设项目，三峡升船机被誉为三峡工程最后的谜底．在经历了13年缓建和8年续建之后，于今年5月13日和9月13日分别通过试通航前和消防工程验收，具备投入试运行的条件．根据交通运输部长江航务管理局《关于三峡升船机试通航工作方案》，三峡升船机于2016年9月起进入试通航期．据介绍，试通航将分为四个阶段．第一阶段从2016年9月18日至三峡水库2016年试验性蓄水结束，三峡升船机运行时间为每天8时至17时．三峡船闸有南北两线，相当于公路上的双车道，一线上行一线下行．每线船闸有5个闸室、6道人字闸门；相邻闸室地面高程相差22.6米，五个闸室呈楼梯状布置．上游是第一闸室，下游是第五闸室．假如船舶要从下游驶向上游﹣﹣船舶驶入第五闸室后，关闭下游人字门，通过地下输水系统，第四闸室往第五闸室内充水，当两个闸室内水面齐平时，打开上游人字门，船舶驶入第四闸室．依此类推，船舶就好像爬过一级又一级楼梯一样，通过第一闸室，驶向大坝上游航道．三峡船闸单个闸室净宽34米、长280米，是世界上最大的闸室，可同时容纳6艘3000吨级船舶．一艘船通过三峡船闸大约要3个多小时．三峡升船机与三峡双线五级船闸同为三峡工程通航建筑物，具有提升高度大、提升重量大、上游通航水位变幅大、下游水位变化速率快的特点．请根据上述材料，回答下列问题：（1）轮船过三峡大坝可以“坐电梯”，也可以利用 ．（2）一艘3000吨级轮船在江面上航行时所受的浮力是 N．（ g取10N/kg）（3）一艘轮船在升船机上匀速上升时，其重力势能 ．（选填“增大”或“减小”）（4）文中一些数据都显示了三峡升船机是世界上规模最大、技术难度最高的升船机工程．请列举一项我国在科技方面领先事例． 五、计算题（共6分，每小题3分）40．（3分）图所示，电源两端电压为6V并保持不变，电阻R1的阻值为10Ω．当开关S闭合时，电压表示数为2V．求：（1）通过R1的电流；（2）电阻R2消耗的电功率P2．41．（3分）图所示，用滑轮组从水中提升物体A，物体A的体积V=10dm3．物体A完全在水面下匀速竖直上升的过程中，卷扬机加在绳子自由端竖直向下的拉力F=500N，滑轮组的机械效率为η=80%，g取10N/kg，绳重、轮与轴的摩擦及水的阻力均忽略不计．求：（1）物体A所受的浮力F浮；（2）物体A所受的重力GA． 参考答案与试题解析一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意．共30分，每小题2分）1．【解答】A．在国际单位制中库仑是电荷量的单位，故A不符合题意；B．在国际单位制中安培是电流的单位，故B不符合题意；C．在国际单位制中伏特是电压的单位，故C符合题意；D．在国际单位制中欧姆是电阻的单位，故D不符合题意．故选C． 2．【解答】A．陶瓷杯不容易导电，是绝缘体，故A不符合题意；B．不锈钢勺容易导电，是导体，故B符合题意；C．塑料梳不容易导电，是绝缘体，故C不符合题意；D．玻璃杯不容易导电，是绝缘体，故D不符合题意．故选B． 3．【解答】A、手在墙上形成“手影”，是光的直线传播形成的；B、“卢沟晓月”美景，是水面成像，属于光的反射现象；C、景物在凸面镜中成像扩大视野，是凸面镜成像，属于光的反射现象；D、筷子好像在水面处向上弯折，属于光的折射现象．故选D． 4．【解答】A、笔记本电脑工作时，电能并不是主要转化为内能，而是转化为光能和声能，不是利用电流的热效应来工作的，故A错误；B、电饼铛是电能转化为内能，利用了电流的热效应来加热的，故B正确；C、电视机工作时，主要将电能转化为光能和声能，不是利用电流的热效应来工作的，故C错误；D、电风扇工作时电能主要转化为机械能，不是利用电流的热效应来工作的，故D错误．故选B． 5．【解答】AC、当三个开关都闭合时，两灯泡首首相接，尾尾相接，因此两灯泡并联连接；B、开关闭合后，两灯泡首尾相接，因此两灯泡串联连接；D、当两个开关都闭合时，L2被短路，电路为L1的基本电路．故选B．6．【解答】A、热水洗手，手从热水中吸收热量温度升高，该过程属于能量的转移，故是热传递改变内能，故不符合题意；B、手握热宝手变暖，手从热宝上吸收热量温度升高，该过程属于能量的转移，故是热传递改变内能，不符合题意；C、双手互搓使手暖和是克服摩擦做功让手暖和的，属于做功改变物体的内能，符合题意；D、手摸暖气，手从暖气上吸收热量温度升高，该过程属于能量的转移，故是热传递改变内能，故不符合题意．故选C． 7．【解答】A、雪地车轮较大，是在压力一定时，通过增大受力面积来减小压强的，不合题意；B、载重车装有很多车轮，是在压力一定时，通过增大受力面积来减小压强的，不合题意；C、书包背带做得较宽，是在压力一定时，通过增大受力面积来减小压强的，不合题意；D、安全锤的锤头很尖，是在压力一定时，通过减小受力面积来增大压强的，符合题意．故选D． 8．【解答】A、微波炉的额定功率约为1000W以上，不符合题意；B、台灯多为节能灯，其电功率约为10W，符合题意；C、电饭锅的额定功率约为1000W，不符合题意；D、电烤箱的额定功率大约为1000W以上，不符合题意．故选B． 9．【解答】A、水是电的导体，用湿抹布擦带电的用电器时，可能会因湿抹布导电而发生触电事故，故A错误；B、金属外壳的用电器如果漏电，使金属外壳和火线相连，人站在地面上，接触用电器的金属外壳，间接接触火线，会发生触电事故，所以电冰箱等用电器的外壳一定接地，防止触电事故的发生，故B错误；C、更换灯泡、搬动电器时容易碰到金属部分，切断电源可以保证金属部分不带电，故C正确；D、高压线的电压很高，在其旁边放风筝，风筝容易挂到高压线上，很有可能会发生导电，使得放风筝的人触电，故D错误．故选C． 10．【解答】A、露是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面，此过程放热，故A错误；B、冰化成水是固态的冰熔化为液态的水，此过程吸热，故B正确；C、雾的形成是空气中的水蒸气遇冷液化成小水滴，附着在建筑物或植被表面，此过程中放热，故C错误；D、雪的形成是水蒸气放出热量发生凝华现象，此过程放热，故D错误；故选B．11．【解答】A、杠铃对运动员的压力和运动员对杠铃的支持力，大小相等，方向相反，作用在一条直线上，作用在两个物体上，是一对相互作用力，故A正确；B、杠铃受到的重力和运动员对它的支持力，大小相等，方向相反，作用在一条直线上，作用在同一个物体上，是一对平衡力，不是相互作用力，故B错误；C、运动员对地面的压力和地面对运动员的支持力，作用在不同的物体上，不是一对平衡力，故C错误；D、运动员将杠铃举着不动，运动员受到的重力和地面对运动员的支持力大小并不相等，所以不是一对平衡力，故D错误．故选A． 12．【解答】金属圆柱体受力如图一所示，在重力G，拉力T，浮力F浮作用下金属圆柱体处于平衡状态，由平衡条件得：T+F浮=G ①金属圆柱体受到的浮力F浮=ρ水gV 设金属圆柱体底面积为S，高为h，上下底面距水面的距离分别为h1、h2，如图二所示．圆柱体上底面受到水向下的压力F1=P1S=ρ水gh1S，下底面受到水向上的压力F2=P2S=ρ水gh2S，F2﹣F1=ρ水gh2S﹣ρ水gh2S=ρ水ghS=ρ水gV=F浮．即F2﹣F1=F浮=ρ水gV ②把②代入①得T+F2﹣F1=G，T+F2=G+F1 ③由①②③知C正确．故选C．13．【解答】一只“220V 40W”的灯泡L1和一只标有“110V 40W”的灯L2都正常发光，说明都在额定电压下工作，实际功率都等于额定功率，额定功率相等，实际功率相等，则L1、L2一样亮．故选：A． 14．【解答】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流，将滑动变阻器的滑片P向右滑动，变阻器接入电路中电阻丝的长度变长，接入电路中的电阻变大，故A错误；因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变大，故B错误；由I=可知，电路中的电流变小，即电流表的示数变小，故C正确；由U=IR可知，R1两端的电压变小，即电压表的示数变小，故D错误．故选C． 15．【解答】读图可知，电流从电源的正极出发，依次流经灯泡L2、开关S和灯泡L1，回到电源的负极，电压表测量灯泡L1两端的电压，为串联电路．电压表有示数，说明L1不可能短路，灯L2亮，说明L1不可能断路，故ABC均不正确；只所以灯L1不亮，L2亮，是因为L1的电阻比L2小很多，则公式P=I2R得，L1的实际功率太小，所以才不亮．故D正确．故选D． 二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个．共8分，每小题2分．每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）16．【解答】根据影响电阻大小的因素可知，电阻是导体本身的性质，其大小与导体的长度、横截面积及材料有关系，与导体两端的电压和导体中的电流大小无关．故只有选项AC正确，BD错误．故选AC． 17．【解答】A、图中是空中自行车表演，在自行车下方吊着一个重物，目的是重心低、稳度高，故A正确；B、如图所示，“声聚焦”展品中的“大锅”类似于一个凹面镜，可以把声波反射、会聚，故B正确；C、日晷能够记录时刻，利用了光的直线传播形成的影子，故C错误；D、用力敲击编钟会使其振幅增大，发出声音的响度变大，而不是音调变高，故D错误．故选AB．18．【解答】A、家庭电路中各用电器是并联的，这样在工作时才会互不影响，故A错误；B、我国家庭电路中使用的电压是220V，故B正确；C、家庭电路中的电能表上的示数显示了家庭电路消耗的电能，故C正确；D、家庭电路中的空气开关突然断开，可能是电路中出现短路现象，也可能是用电器总功率过大，故D错误．故选BC． 19．【解答】A、通电导体周围空间存在磁场．故A正确．B、电磁铁磁性的强弱与通电电流大小、线圈的匝数、有无铁芯有关，故B正确；C、产生感应电流的条件是：电路是闭合的，且电路中的部分导体在磁场中做切割磁感线运动，缺一不可．故C错误．D、电电动机是根据通电导体在磁场中受到力的作用而工作的，故D错误．故选AB． 三、实验与探究20．【解答】由图知：温度计上10℃之间有10个小格，所以一个小格代表的温度是1℃，即此温度计的分度值为1℃；“20”在“10”的上方，所以显示的温度高于0℃，为20℃．故答案为：20． 21．【解答】由图示弹簧测力计可知，其分度值是0.2N，示数为3.8N；故答案为：3.8． 22．【解答】由图可知，电能表的示数为8058.8kW•h．故答案为：8058.8． 23．【解答】电阻箱的示数为：R=1×1000Ω+0×100Ω+3×10Ω+6×1Ω=1036Ω．故答案为：1036． 24．【解答】电流从螺线管的左端流入、右端流出，根据螺线管的线圈绕向，利用安培定则即可确定螺线管的左端为N极．如图所示：故答案为：N．25．【解答】根据光的反射定律可知，反射角等于入射角；图中AO为入射光线，ON为法线，则入射角为∠AON，图中∠NOD=∠AON，则反射角是∠NOD，所以反射光线将沿OD射出．故答案为：OD． 26．【解答】“神舟十一号”飞船与“天宫二号”对接成功后，若以“天宫二号”为参照物，“神舟十一号”与“天宫二号”没有位置的变化，因此，“神舟十一号”相对于“天宫二号”是静止的．故答案为：静止． 27．【解答】向装有适量热水的烧杯中滴入一滴红墨水，过一会儿观察到整杯水慢慢变红．这种现象说明分子在做永不停息的做无规则运动．物理学中把这种现象叫做扩散现象．故答案为：扩散． 28．【解答】（1）滑动变阻器按一上一下的原则串联在电路中，即开关S右接线柱的导线另一端应接在滑动变阻器B端；（2）图乙可知，电压表量程为0～3V，分度值为0.1V，示数U=2V，由图丙可知，电流表的量程为0～0.6A，分度值为0.02A，示数I=0.5A，由I=可得，待测电阻Rx的阻值Rx===4Ω．故答案为：（1）B；（2）2；0.5；4． 29．【解答】已知f=10cm，由表中数据可知，物距由45cm～16cm，像高由3cm～17cm，可提出一个可探究的科学问题：在焦点以外，物距减小，像的大小如何变化．故答案为：在焦点以外，物距减小，像的大小如何变化． 30．【解答】平面镜所成的像与物体大小相等；由图可知，通过平面镜能看到上面的物体，说明平面镜没有竖直放置．故答案为：相等；不垂直． 31．【解答】根据电功率公式P=I2R可知，要归纳电功率和电流的关系需要保持电阻R不变；根据表中一组电流和电功率的数据，代入电功率公式P=I2R可得：R===10Ω；则电功率P与电流I的关系：P=I2R=10Ω•I2．故答案为：10Ω•I2．32．【解答】（1）由跑步机面板知显示慢跑的速度为8.0km/h；（2）由v=得运动半小时家长所运动的路程是：s=vt=8.0km/h×0.5h=4km；（3）一星期3节体育课，5节课外活动，故每周参加体育锻炼的时间为：40min×8=320min≈5h．故答案为：（1）慢跑的速度为8.0km/h：（2）4；（3）5；一星期3节体育课，5节课外活动． 33．【解答】（1）利用天平测量小石块质量的步骤为：②把托盘天平放在水平桌面上；③游码移到标尺的零刻度线处，调节横梁上的平衡螺母，使横梁在水平位置平衡；①用天平测得小石块的质量为m1；测量小石块体积的步骤：④往烧杯中加入适量的水，用天平称出烧杯和水的总质量；⑤用细线栓住小石块，使其浸没在烧杯的水中（水未溢出），且不与烧杯接触，在右盘中增减砝码，并调节游码，天平平衡后，读出砝码和游码的总示数；然后根据等效替代法以及密度公式的应用求出石块的体积，最后根据密度公式求出石块的密度．因此正确步骤为：②③①④⑤；（2）小石块的质量：m=50g+10g+3g=63g；（3）由ρ=可得，石块的体积：V=V水===21cm3，石块的密度：ρ===3g/cm3．故答案为：（1）A；（2）63；（3）3． 34．【解答】当导体的材料和横截面积一定时，探究导体的长度与电阻的关系，需要通过改变电阻线的长度，测量出电阻线两端的电压和电路中电流的大小，最后计算出电阻大小；最后证明出当导体的材料和长度一定时，导体的横截面积和电阻大小的关系．（1）在这个实验中，自变量是电阻线电阻的大小；（2）实验中改变自变量的方法是改变电阻线的横截面积．故答案为：（1）电阻线电阻的大小；（2）改变电阻线的横截面积． 35．【解答】（1）探究“通过电阻的电流与电阻两端电压的关系”，应控制电阻的阻值不变，通过改变电压来改变电流，故自变量是电压；（2）步骤②、步骤③、步骤④中的电阻是不同的，应控制电阻相同；（3）在实验过程中，应控制电阻的阻值不变，故实验中不应调节电阻箱的电阻．故答案为：（1）电压；（2）步骤②、步骤③、步骤④中的电阻是不同的；（3）在实验过程中，应控制电阻的阻值不变，保持电阻箱的电阻不变．36．【解答】要探究液体内部压强与液体的密度有关，应控制液体深度，改变液体的密度．但从小亮的实验中发现，他控制的是探头到烧杯底的距离，而不是探头距离液面的深度．所以设计实验步骤如下：①将压强计的探头进入水中的深度为h，读出压强计U形管的液面差h1；②将压强计的探头进入酒精中的深度为h，读出压强计U形管的液面差h2．实验现象：两次压强计U形管中液面高度差不同，且h1大于h2． 37．【解答】（1）电路图如图所示：（2）①根据电路图连接实物电路；②用电压表V1、V2、V分别测出R1、R2两端的电压U1、U2以及R1和R2两端的总电压U；③换用阻值不同的定值电阻，按照②的步骤再测出两组数据．（3）实验记录表如下：R1两端的电压U1/VR2两端的电压U2/V两电阻两端的总电压U/V123 四、科普阅读题（共8分，每小题4分）38．【解答】（1）磁液就是一种具有磁性的液体；（2）在现代技术中磁液得到了越来越广泛的应用，诸如电子仪表、机械、化工、环境、医疗等许多领域；（3）通电线圈处会产生很强的磁场，使此处的磁液明显凸起．是利用了磁体的指向性；（4）控制器会控制电磁铁阵列中相应线圈中电路的通断，通电时电磁铁有磁性．故答案为：（1）磁性；（2）电子仪表；（3）指向性；（4）有． 39．【解答】（1）据船闸的结构特点可知，其在工作时，上端开口，下部连通，即符合连通器的定义，所以船闸是利用连通器的原理工作的．（2）一艘3000吨级轮船在江面上航行时所受的浮力是F浮=G排=m排g=3000×103kg×10N/kg=3×107N；（3）一艘轮船在升船机上匀速上升时，其质量不变，高度增加，重力势能增大；（4）我国的非线性光学晶体、量子信息通讯、超强超短激光、高温超导等前沿技术研究居世界领先水平． 故答案为：（1）船闸；（2）3×107；（3）增大；（4）量子信息通讯． 五、计算题（共6分，每小题3分）40．【解答】由电路图可知，R1与R2串联，电压表测R1两端的电压．（1）通过R1的电流：I1===0.2A；（2）因串联电路中总电压等于各分电压之和，所以，R2两端的电压：U2=U﹣U1=6V﹣2V=4V，因串联电路中各处的电流相等，所以，电阻R2消耗的电功率：P2=U2I2=U2I1=4V×0.2A=0.8W．答：（1）通过R1的电流为0.2A；（2）电阻R2消耗的电功率为0.8W． 41．【解答】（1）物体A的体积V=10dm3=0.01m3，物体A完全在水面下时排开水的体积：V排=VA=0.01m3，物体A在水中所受浮力：F浮=ρ水gV排=1.0×103kg/m3×10N/kg×0.01m3=100N．（2）在匀速提升水中物体A的过程中，绳重、轮与轴的摩擦及水的阻力均忽略不计，则滑轮组的机械效率：η=====80%，解得：GA=900N．答：（1）物体A的浮力F浮为100N；（2）物体A所受的重力GA为900N．。
