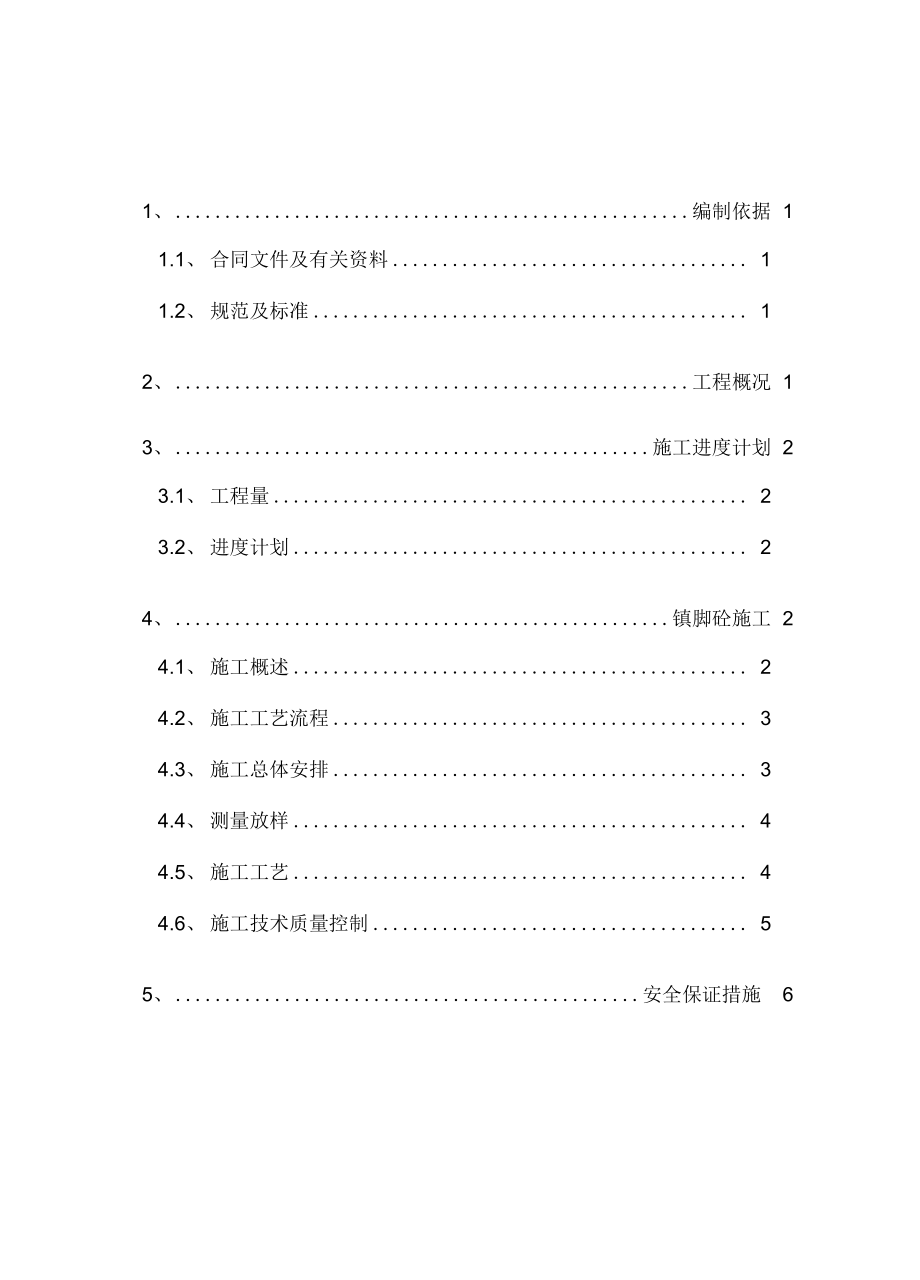

1、 编制依据 11.1、 合同文件及有关资料 11.2、 规范及标准 12、 工程概况 13、 施工进度计划 23.1、 工程量 23.2、 进度计划 24、 镇脚砼施工 24.1、 施工概述 24.2、 施工工艺流程 34.3、 施工总体安排 34.4、 测量放样 44.5、 施工工艺 44.6、 施工技术质量控制 55、 安全保证措施 61、编制依据1.1、合同文件及有关资料1.1.1《乐清湾港区北区沿海堤坝工程施工图设计图集》(2010年10月)1.1.2《乐清湾港区北区沿海堤坝工程施工图设计说明及施工技术要求》(2010年 10 月)1.2、规范及标准1.2.1〈〈港口及航道护岸工程设计与施工规范》 (JTJ300—2000)9(JTJ298(JTJ213(JTJ203(JTJ268—98)—98)—2001)—96)1.2.2《防波堤设计与施工规范》1.2.3《海港水文规范》1.2.4《水运工程测量规范》1.2.5《水运工程混凝土施工规范》1.2.6 《水运工程土工合成材料应用技术规范》 (JTJ239 — 2005)1.2.7《堤防工程施工质量评定与验收规程(试行)》(SL239 —1999)1.2.8 《水运工程质量检验标准》 (JTS257 — 2008)1.2.9其他交通部现行港口工程技术规范 2、工程概况本工程堤线总长为4163.9m,其中正堤长3257.3m, 1#隔堤长709.8m, 2#隔堤长196.8m。

C20素砼镇脚的范围为正堤和 2#隔堤的外坡坡脚,以 及内坡的一、二级平台顶部位置,外侧坡脚的砼镇脚顶宽 1m高度1m沿正堤、2#隔堤坡脚全线布置,内坡的砼镇脚顶宽0.8m、高度0.5m沿正堤、 2#隔堤平台全线布置3、施工进度计划3.1、工程量工程量汇总表 表1序号名称工程量备注1正堤外坡C20素砼镇脚34009m22#隔堤外坡C20素砼镇脚242m3正堤内坡C20素砼镇脚31182m42#隔堤内坡C20素砼镇脚71m3.2、进度计划外坡砼镇脚施工2012年2月20日〜2012年5月31日,正常施工时, 每天镇脚砼完成60m内坡砼镇脚施工2012年6月1日〜2012年7月20日4、镇脚砼施工4.1、施工概述素砼镇脚分两步施工,首先施工外坡的砼镇脚,给干砌块石和四角空 心的安装提供条件,内坡的砼镇脚计划在堤顶道路施工前完成 砼镇脚的施工工艺基本一致,考虑到目前围堤堤身还在沉降, 根据验收标咼、现在 到验收时的时间间隔、堤身目前的沉降速率以及后期的沉降速率, 在施工镇脚砼时必须预留沉降由于外坡的砼镇脚的施工复杂性高于内坡的砼镇 脚,下面以外坡的砼镇脚为例,制定砼镇脚的工艺流程,考虑到外坡砼镇 施工时的顶高程为+2.0 m,镇脚砼位于水位变动区,模板立好后若不及时 浇筑会被潮水和风浪打掉,考虑镇脚砼在一个低潮位内完成立模和砼的浇 筑,镇脚砼采取分段立模分段浇筑的方式隔仓浇筑。

主要工序包括以下几个步骤:镇脚砼底部找平 甫设无纺布 铺设袋装碎石 立模 浇筑砼镇脚4.2、施工工艺流程4.3、施工总体安排4.3.1施工段落划分考虑内外侧砼镇脚的施工时间先后,先施工外坡的砼镇脚,再施工内 坡的砼镇脚,外坡的砼镇脚大体上分两个工作面, A、B围区各一个工作 面,内坡也是分A、B围区各一个工作面4.3.2人员、设备配备配备YHZD-50WVJZC350型搅拌机各1台,运输车辆若干(根据浇筑 速度随时调整),每个工作面安排工人30人(木工10人、砼下料工人8 人、振捣6人、辅助工人6人)4.4、 测量放样1) 、测量放样采用GPS放样首先放出镇脚砼的位置,用木桩做好标 记,并测量镇脚砼底部的砂袋咼程,施工时镇脚砼的顶咼程为 +2.0m,根 据此高程进行底部找平2) 、放样断面间隔10m放出砼镇脚的内外边线,在特征点上树立木 桩,在木桩上用塑料绳拉线,确定立模的位置3) 、在立模完成后,在模板上做好砼顶咼程的标记,指导砼浇筑4.5、 施工工艺1) 、镇脚砼首先施工K0+950〜K1+600段,根据现场的砂棱体实际轮廓 线,为了尽可能少破袋挖砂,经设计单位等相关各方同意后,把镇脚砼的 平面位置往海侧平移 1m,施工期高程调整至+2.0m (具体调整情况见附 图一)。

2) 、镇脚砼部位的砂棱体需要开挖时,采用人工破袋挖除多余的砂, 再缝制袋体;镇脚砼底部高度不足部分采用人工袋装砂叠高3) 、镇脚砼采用分段浇筑的方式,首先完成底部找平、铺设无纺布和 袋装碎石的工作,立模和砼浇筑在一个低潮位内完成, 砼采用隔仓浇筑的 方式4) 、镇脚砼采用胶合板制成侧模板,50mM 100mn木枋作为竖夹条和 横夹条,水平向3道横夹条,竖夹条间隔1m—道,© 10圆钢作为对拉螺 杆,模内侧用50x 100mn木枋对撑详图见附图二)5) 、砼采用运输车运到现场,溜槽放料至模内,分层浇筑分层振捣, 分层厚度按50cm控制6) 、镇脚砼每隔10m设置一道沉降缝,缝宽20mm内填沥青木丝板4.6、施工技术质量控制1) 、原材料检验:每一批材料到场,都要进行抽样检验,监理旁站 验证,经检验合格后才能使用原材料包括砼用碎石、砂、水泥,450g/m2 涤纶短纤无纺布、袋装碎石用的碎石和编织布2) 、袋装碎石石料应质地坚硬、有良好的抗风化能力,碎石级配选用 粒径5〜40mm采用石料的集料压碎值应不大于 30%3) 、无纺布铺设时,应紧贴棱体,并略有松弛无纺布铺设完毕后, 应及时压上袋装碎石。

4) 、无纺土工织物若出现了破损或孔洞,应及时修补修补原则采用 相同材料,并且缝接宽度不应小于设计搭接宽度5) 、袋装碎石铺设厚度应均匀且不小于设计厚度, 不得出现通缝和空 隙6) 、袋装碎石应分层铺设,层次分明,不得彼此混合,要保证连续性, 防止分离铺设应由下而上进行,并拍平铺匀7) 、模板采用胶合板,表面应平整、光洁,接缝应平顺、严密、不露 浆;模板及支撑安装稳固、牢靠8) 、砼现场拌制后由运输车运送到浇筑地点,运输车在使用前用水湿 润,但不得留有积水,在运输过程中要防止砼出现离析、露浆、泌水和坍 落度损失较大等现象9) 、砼浇筑前检查模板,清除模内的积水、污泥,砼采用溜槽送入模 内,分层下料分层振捣,振捣器采用插入式振捣棒,砼的分层厚度不大于 50cm 砼顶面采用二次抹面无纺布施工允许偏差、检验数量和方法 表2序号项目允许偏差(mrh检验单元及数量单元测点检验方法1平整度水上100每个断面(每10m一个断面)每2 m一个占1 八、、检验基层理坡或整平测量记录2搭接长度水上± L/10抽查30%3用尺量上、中、下三处袋装碎石施工允许偏差、检验数量和方法 表3序号项目允许偏差 (mm检验单元及数量单元测点检验方法1厚度+50, 0每5〜10m一个断面每2m—个占1 八、、用水准仪或测深水砣测量模板施工允许偏差、检验数量和方法 表4序号项目允许偏差(mm检验数量单元测点检验方法1轴线10抽检30%且不少于3件2用经纬仪和钢尺测量纵横两个方向2标咼± 103用水准仪测量两端及中部3内截面尺寸± 106用钢尺测量端部上、中、下口4全高竖向倾 斜3H/10001用经纬仪或吊线测量5侧向弯曲矢 高L/1000 且不大于251拉线测量,取大值6相邻模板错 台21用钢直尺和塞尺测量5、安全保证措施1) 、所有进入水工施工区域的人员均需穿好救生衣, 戴好安全帽,特 殊工种全部持证上岗。

2) 、对施工人员进行技术交底的同时进行安全交底, 以教育施工人员 遵守安全技术操作规程,并分析安全薄弱环节,落实安全措施3) 、注意安全用电,严格执行安全用电规程4) 、运输车辆必须证件齐全,车况良好,严禁超载5) 、驾驶员必须持证上岗,严格遵守道路交通安全法律法规6) 、施工道路确保畅通、平整,车辆进入施工场区内限速 15公里/ 小时,注意相互避让附图二 镇脚模板布置图1C0C180 3® 几 3M ,80.4 i I ~i镇脚模板立面图§附图说明:13 、0乐清:弯港镇脚条,模内侧用模板布置堤坝工程、图中尺寸单位为1050mm。
