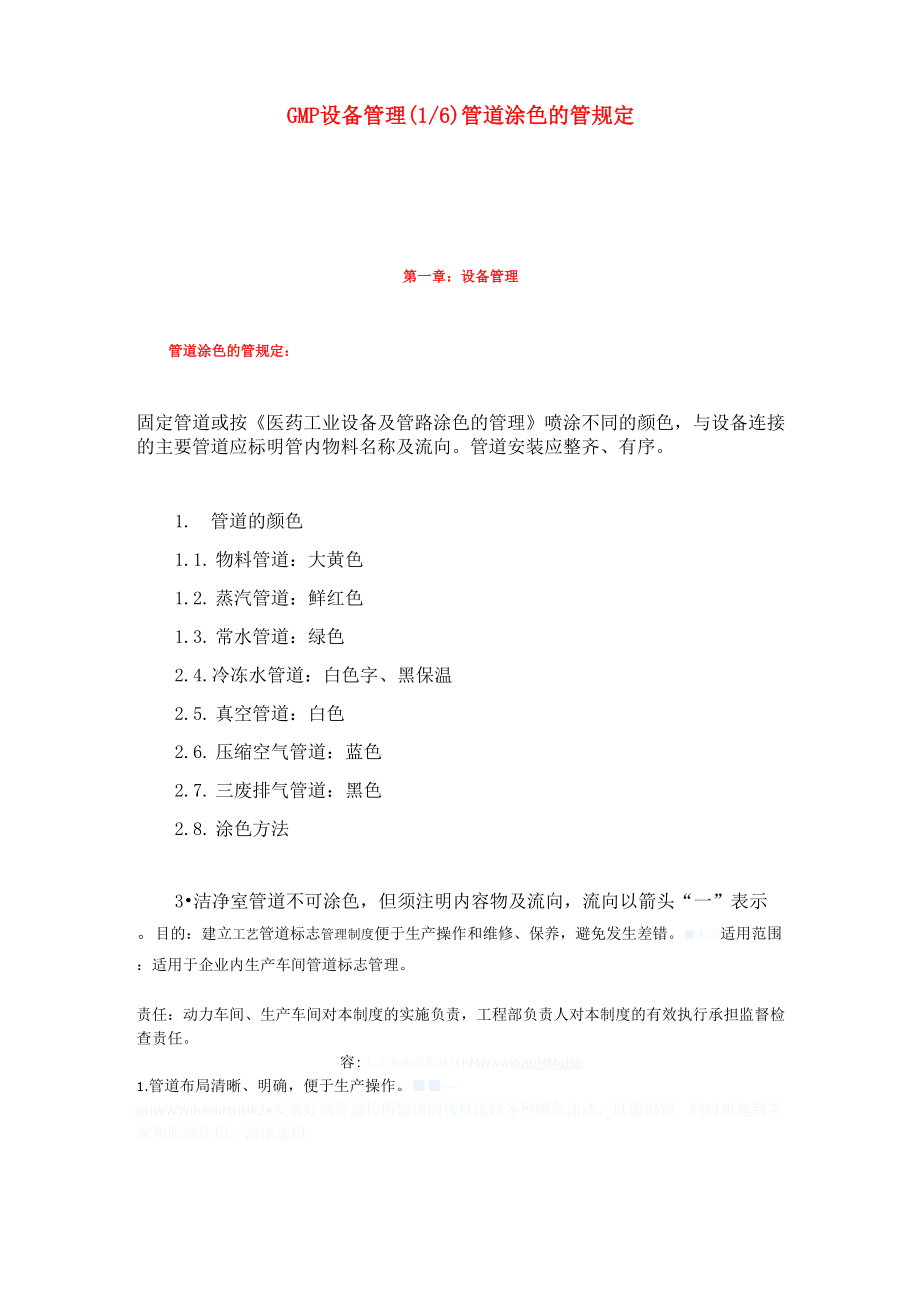

GMP设备管理(1/6)管道涂色的管规定第一章：设备管理管道涂色的管规定：固定管道或按《医药工业设备及管路涂色的管理》喷涂不同的颜色，与设备连接的主要管道应标明管内物料名称及流向管道安装应整齐、有序1. 管道的颜色1.1. 物料管道：大黄色1.2. 蒸汽管道：鲜红色1.3. 常水管道：绿色2.4.冷冻水管道：白色字、黑保温2.5. 真空管道：白色2.6. 压缩空气管道：蓝色2.7. 三废排气管道：黑色2.8. 涂色方法3•洁净室管道不可涂色，但须注明内容物及流向，流向以箭头“一”表示目的：建立工艺管道标志管理制度便于生产操作和维修、保养，避免发生差错■来源适用范围：适用于企业内生产车间管道标志管理责任：动力车间、生产车间对本制度的实施负责，工程部负责人对本制度的有效执行承担监督检查责任容:本文来源医药社区hMwwwihauMMgHa1.管道布局清晰、明确，便于生产操作■■—pHWWWihiliiiiMHHk2•安装好的管道按所输送的物料涂以各种颜色油漆，以便识别同时也起到美观和防蚀作用油漆选用：2.1金属表面先涂红丹防锈漆，第二层再涂所需颜色的油漆2.2非金属表面可直接涂油漆，油漆稀释剂必须用合格的清漆。
3•涂色的规定：固定管道涂色的方法符合《医药工业设备及管道涂色的规定》参考附表4.较多管道排列的阀门必须挂相应标牌，注明管道的内容物■文■■5•蒸汽管的保温层，表面必须平整、光滑，不得有颗粒工业管道的基本识别色、识别符号和安全标识GB7231—2003国家标准局批准2003—10—01实施序号介质名称设色管道注字注字颜色1工业水绿上水白2井水绿井水白3生活水绿生活水白4过滤水绿过滤水白5轮回上水绿轮回上水白6轮回下水绿轮回民水白7软化水绿软化水白8清静下水绿净化水白9热轮回民水（上）暗红热水（上）白10热轮回民水暗红热水（回）白11消防水绿消防水红12消防沫子红消防沫子白13冷冻水（上）湖绿冷冻水红14冷冻回水湖绿冷冻回水红15冷冻盐水（上）湖绿冷冻盐水（上）红16冷冻盐水（回）湖绿冷冻盐水（回）红17低压蒸汽红低压蒸汽白18中压蒸汽红中亚蒸汽白19高压蒸汽红高压蒸汽白20过热蒸汽暗红过热蒸汽白21蒸汽回水冷凝液暗红蒸汽冷凝液（回）绿22废气的蒸汽冷凝液暗红蒸汽冷凝液（废）黑23空气（压缩空气）深蓝压缩空气白24仪表用空气深蓝仪表空气白25氧气天蓝色氧气黑26氢气青绿氢气红27氮（低压气）黄低压氮黑28氮（高压气）黄高压氮黑29仪表用氮黄仪表用氮黑30二氧化氮黑二氧化氮黄31真空白真空天蓝色32氨气黄氨黑33液氨黄液氨黑34氨水黄氨水绿35氯气草绿氯气白36液氨草绿纯氯白37纯碱粉红纯碱白38火碱深蓝火碱白39盐碱灰盐酸黄40硫酸红硫酸白41硝酸管实质硝酸蓝42CH3C00H管实质CH3C00H绿43煤气等可燃气体紫煤气（可燃气体）白44可燃液体银白油类（可燃液体）黑45物料管道红按管道介质注字。
