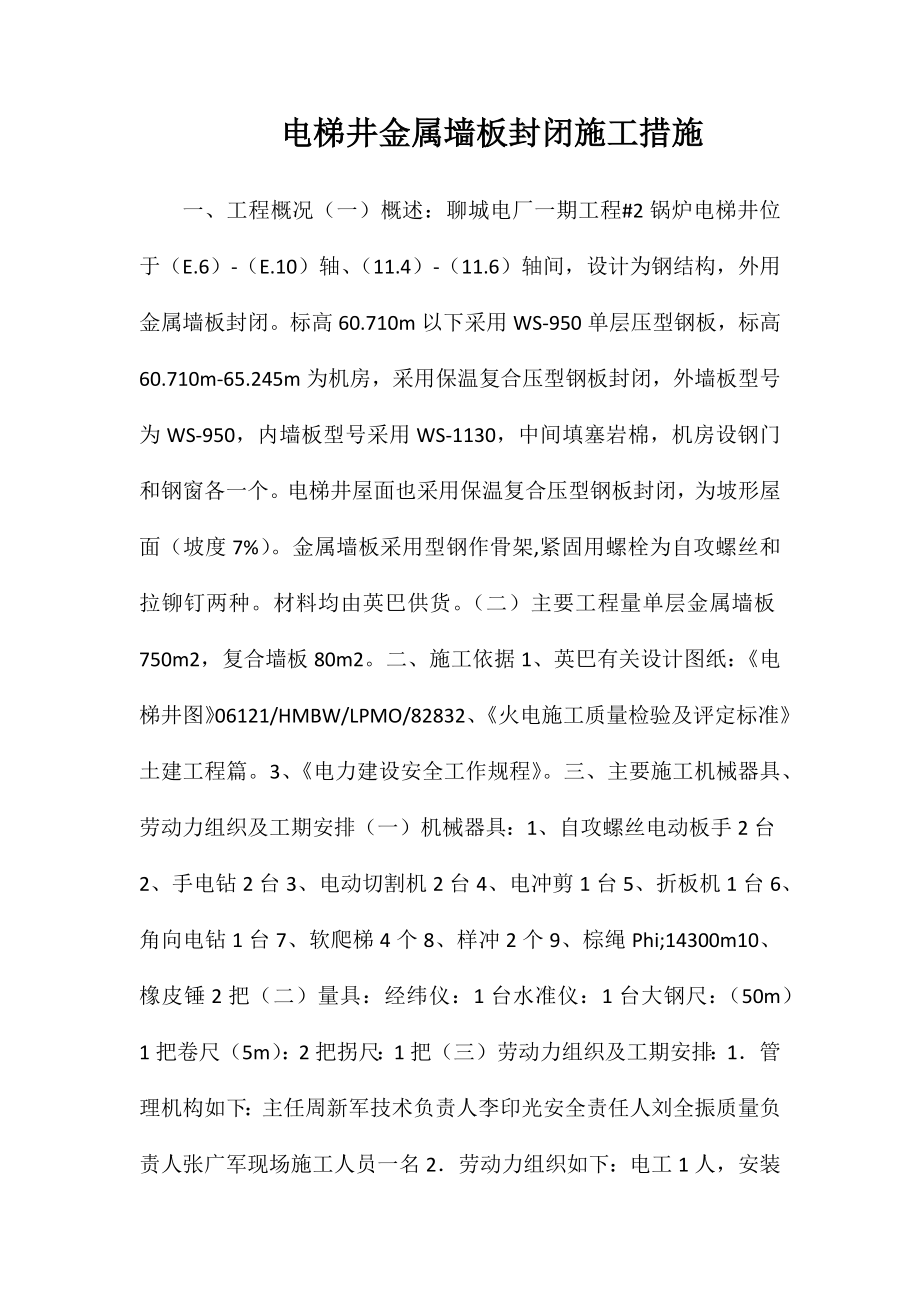

电梯井金属墙板封闭施工措施一、工程概况（一）概述：聊城电厂一期工程#2锅炉电梯井位于（E.6）-（E.10）轴、（11.4）-（11.6）轴间，设计为钢结构，外用金属墙板封闭标高60.710m以下采用WS-950单层压型钢板，标高60.710m-65.245m为机房，采用保温复合压型钢板封闭，外墙板型号为WS-950，内墙板型号采用WS-1130，中间填塞岩棉，机房设钢门和钢窗各一个电梯井屋面也采用保温复合压型钢板封闭，为坡形屋面（坡度7%）金属墙板采用型钢作骨架,紧固用螺栓为自攻螺丝和拉铆钉两种材料均由英巴供货二）主要工程量单层金属墙板750m2，复合墙板80m2二、施工依据1、英巴有关设计图纸：《电梯井图》06121/HMBW/LPMO/82832、《火电施工质量检验及评定标准》土建工程篇3、《电力建设安全工作规程》三、主要施工机械器具、劳动力组织及工期安排（一）机械器具：1、自攻螺丝电动板手2台2、手电钻2台3、电动切割机2台4、电冲剪1台5、折板机1台6、角向电钻1台7、软爬梯4个8、样冲2个9、棕绳Phi;14300m10、橡皮锤2把（二）量具：经纬仪：1台水准仪：1台大钢尺：（50m）1把卷尺（5m）：2把拐尺：1把（三）劳动力组织及工期安排：1．管理机构如下：主任周新军技术负责人李印光安全责任人刘全振质量负责人张广军现场施工人员一名2．劳动力组织如下：电工1人，安装工10人，农民工或临时工8人3．工期安排：12月29日mdash;mdash;1月20日四、施工工艺流程（一）施工准备：1、熟悉图纸，压型钢板到货后安排专人核实实物量与设计是否相吻合，发现问题应及时向工程部及物资公司联系解决。
2、施工用机械器具、软爬梯等组织检查维修3、电梯井内吊笼请工地协调保温工程处提前拆除掉，不得两单位交叉作业二）材料的保管与领用：1、压型钢板到货后核实，堆放处必须干燥，空气流畅，防止雨水、污浊等污染板面，压型钢板必须堆放在枕木上，枕木间距应不使板发生变形为宜，严禁在板上行走站立2、材料场设专人保管，专人领发板材及其他配件，随用随领，余料及时送回，以防丢失或损坏3、搬运安装时，注意不要与硬物碰撞，以免擦伤板面或变形三）施工方案：电梯井金属墙板封闭采用在钢架上垂挂两个软爬梯，软爬梯之间用木架板相连，施工人员站在架板上操作金属墙板用棕绳进行提升四）金属墙板封闭1、严格按图纸设计要求进行下料制作2、安装龙骨时，要拉设通线，控制好平直度和檩条间距3、电梯井金属墙板封闭前，先用经纬仪在钢架四面投出竖向中心线，第一块板均要从跨中进行施工，用棕绳进行提升，经过严格的中心、标高、垂直度找正后在板的上下四角用自攻螺丝固定，即可松绳4、一块墙板就位后，按照墙架梁中心线尺寸，在板上放出粉线，用手电钻钻孔，将墙板就位后用自攻螺丝固定，与下块墙板连接处暂缓固定金属墙板上下搭接长度为100mm，左右搭接一个波宽5、阴阳角板随墙板一次安装，门窗洞口、泛水可随门窗安装时一次进行施工。
6、门口包边待厂家安装完后进行细部处理五、施工注意事项1、组织人员进行技术安全交底，使所有参加施工人员都了解施工方法和安全注意事项2、自攻螺丝施工前应根据横龙骨的准确位置，在板上放出粉线，依线安装螺钉，这样既可避免发生钻孔不在龙骨上，此孔无用造成漏水现象，又可持螺钉排列有序、整齐、美观3、复合压型钢板内岩棉必须充填密实、不得有空隙4、压型钢板安装前应逐块检查，有变形处用橡皮锤修整，局部污染用软棉砂擦掉5、使用手电钻钻孔时时应注意1）钻孔时自攻螺丝与电钻必须垂直于压型钢板的表面，保证用力与中心点在同一垂直线上2）搬动电动开关不能中途停止，螺钉到位后迅速停止下钻3）手电钻要安装漏电保护器6、自攻螺丝拧紧度应使橡胶垫圈被压缩膨胀为宜六、现场安全文明施工1、施工现场要保持清洁，垃圾、废料应及时清除，做到工完料尽场地清2、现场设置的各种安全设施严禁挪动或移作它用3、运到现场的压型钢板要堆放整齐七、环保注意事项1、要注意电动工具的日常保养，避免过大的嗓音2、要加强现场文明施工管理，将边角料、施工垃圾及时清理堆放好3、要加强和提高全体施工人员的环保意识，认清环保的重要性八、质量要求1、横龙骨平直偏差le;L/200，且le;15mm。
2、压型钢板垂直偏差le;H/1000，且le;20mm3、压型钢板水平接缝平直偏差le;25mm4、自攻螺丝排列水平偏差le;20mm九、危险因素辨识与控制。
