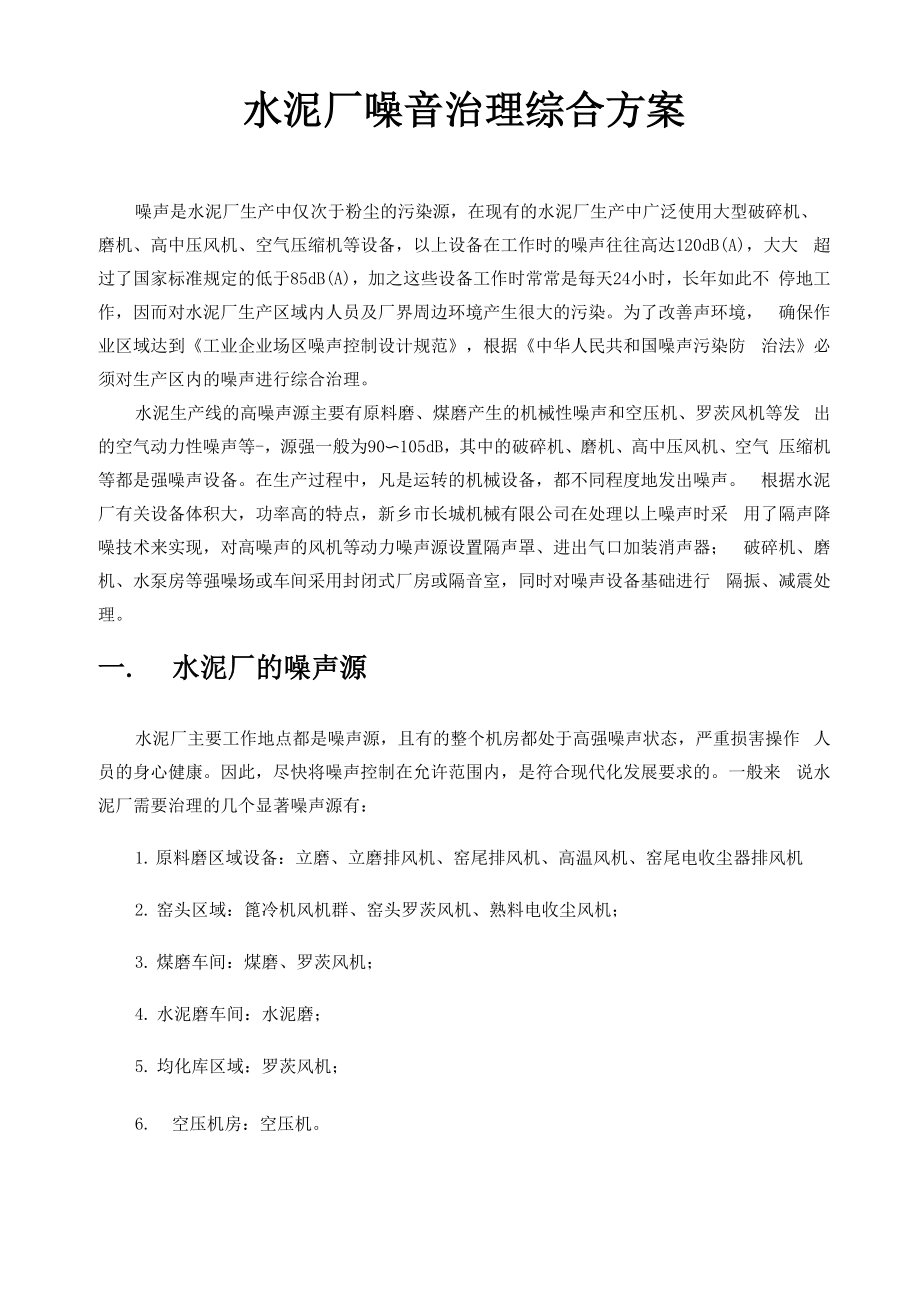

水泥厂噪音治理综合方案噪声是水泥厂生产中仅次于粉尘的污染源，在现有的水泥厂生产中广泛使用大型破碎机、 磨机、高中压风机、空气压缩机等设备，以上设备在工作时的噪声往往高达120dB(A)，大大 超过了国家标准规定的低于85dB(A)，加之这些设备工作时常常是每天24小时，长年如此不 停地工作，因而对水泥厂生产区域内人员及厂界周边环境产生很大的污染为了改善声环境， 确保作业区域达到《工业企业场区噪声控制设计规范》，根据《中华人民共和国噪声污染防 治法》必须对生产区内的噪声进行综合治理水泥生产线的高噪声源主要有原料磨、煤磨产生的机械性噪声和空压机、罗茨风机等发 出的空气动力性噪声等-，源强一般为90〜105dB，其中的破碎机、磨机、高中压风机、空气 压缩机等都是强噪声设备在生产过程中，凡是运转的机械设备，都不同程度地发出噪声 根据水泥厂有关设备体积大，功率高的特点，新乡市长城机械有限公司在处理以上噪声时采 用了隔声降噪技术来实现，对高噪声的风机等动力噪声源设置隔声罩、进出气口加装消声器； 破碎机、磨机、水泵房等强噪场或车间采用封闭式厂房或隔音室，同时对噪声设备基础进行 隔振、减震处理一. 水泥厂的噪声源水泥厂主要工作地点都是噪声源，且有的整个机房都处于高强噪声状态，严重损害操作 人员的身心健康。
因此，尽快将噪声控制在允许范围内，是符合现代化发展要求的一般来 说水泥厂需要治理的几个显著噪声源有：1. 原料磨区域设备：立磨、立磨排风机、窑尾排风机、高温风机、窑尾电收尘器排风机2. 窑头区域：篦冷机风机群、窑头罗茨风机、熟料电收尘风机；3. 煤磨车间：煤磨、罗茨风机；4. 水泥磨车间：水泥磨；5. 均化库区域：罗茨风机；6. 空压机房：空压机二. 水泥厂相关设备的噪声特性:2.1.球磨机的噪声特性:水泥厂球磨机的噪声最大，大型球磨机的噪声在120分贝左右，一般用厂房隔音和采用 吸音材料来吸收球磨机噪声粉磨技术的发展方向是采用立磨代替球磨机粉磨，不但粉磨效 率高于球磨，而且噪声问题也同时得到解决采用露天布置，噪声问题也完全可以达到环保 要求采用辊压机预粉磨技术也可达到同样的效果球磨机的噪声主要有：磨机运行中电机 产生的电磁噪声;减速机齿轮产生的机械噪声;磨机筒体旋转中研磨体物料和衬板相互研磨撞 击产生的机械性振动噪声;除尘设备和分级设备的风机产生的空气动力性噪声;还有通过基础 振动辐射的固体声球磨机的噪声特性与其种类、规格、转数、研磨体及物料粒度、填充系 数等因素有关根据以往对磨机噪声频谱分析，其噪声特性为：（a）球磨机的噪声为稳态连续 噪声，噪声的强弱不随时间的变化而变化；（b）从频谱曲线可以看出，峰值在250赫左右，在 125〜4000赫频带内，声压级都在85分贝以上，这是一种以中高频为主的宽频带噪声;（c）4000 赫以后，随频率的增加，声压级开始衰减，其衰减量每倍频程为10〜15分贝。
2.2罗茨鼓风机的噪声特性高压风机的噪声在100分贝左右，水泥厂风机的数量较多，风机噪声问题相对比较突出 罗茨鼓风机的噪声主要有:进气和排气口辐射的空气动力性噪声;机壳管壁及电动机辐射的机 械性噪声;通过基础振动辐射的固体声和电磁噪声罗茨鼓风机的噪声特性一般与风机的流量、 转速、静压等因素有关从罗茨鼓风机噪声频谱中可以看出它的噪声特性：（a）大风量罗茨鼓 风机的噪声是一个在较宽频带范围里的稳态噪声，一般来说是以低中频为主，尤其是中频段 拉得较宽b） 一般流量的风机噪声峰值出现在低中频段里，流量大的风机，声强由低频向高 频偏移c）从风机噪声频谱来看，其低频峰值出现在63赫，中频峰值在500赫，在63〜500 赫之间的125赫是个低谷d）在高频段里，一般是从1000赫开始随频率的增加声压级逐步 降低，其衰减量每倍频程约10分贝e）吸风口的噪声频谱特性基本上与风机本身的噪声频 谱特性一致，通常它是一个低频噪声源，对人的听觉虽不造成大的危害，但因该声源位于室 外，又是低频，可以传播到很远的地方而影响范围较大f）放风口一般因管径和开口较小， 高速气流冲击了周围的空气，使气体的稳定状态受到破坏而发生巨大的扰动，形成一个室外 的高频噪声源。
2.3空压机的噪声特性传统空压机的噪声也很大，采用螺杆压缩机的技术可较好地降低噪声并达到环保要求 罗茨鼓风机的噪声在压力高时相当大，国内目前正在研制和采用三叶罗茨鼓风机，三叶罗茨 鼓风机比二叶罗茨风机可以降低约10分贝噪声，同时节能10%〜20%空压机的基频一般在 20赫左右，它的高次谐波频率一般在几十〜几百赫，因此，空压机进气噪声呈典型的低频性 空压机进气噪声的强度随着空压机负荷的增加而增强，一般进气噪声较空压机其他部位的噪 声高出7〜10分贝（A）2.4破碎机的噪声特性石灰石等坚硬的物料破碎噪声也非常大，超过100分贝，目前也只有靠封闭厂房和减少 运行时间来缓解噪声问题发达国家已经大量采用绞齿辊破碎机取代锤式破碎机，我国也研 制出相关设备，即将投入应用三. 噪声控制的常用方法要防治和控制噪声，根本办法是从噪声源着手对机电设备来说，制造、加工精度和安 装达到规定的要求，可减少噪声;在设备与基础之间插入减振材料（如橡胶垫、塑性件）或阻尼 材料（如弹性金属片、弹簧）等，也可以减少基础的振动噪声其次是控制噪声的传播当噪 声源的声强不能降低到允许范围时，必须在噪声传播过程中设置障碍，使声能在传播过程中 被反射衰减。
通常采用的方法有：① 隔声:用密度大、特性阻抗高的材料把一部分声波反射回去，将噪声限制在噪声源附 近，减少噪声的辐射能，例如给设备加隔声罩或隔声围挡，可降低声级15dB左右如再在内 壁装上吸音阻尼材料则效果更好在磨机周围加隔声罩，罩内壁采用吸声材料、阻尼材料， 罩体可由几块拼接而成，以便于拆卸对于磨机还有一种办法就是将磨体与它的驱动装置之 间用墙隔开，墙上加一道双层隔声门，可减少噪声的传播② 吸声:用对声波产生粘滞和摩擦作用的多孔松软材料，使一部分声能被吸收转变为热 能可在建筑物内装置吸声材料（如玻璃毡或玻璃板、矿渣棉、毛毡和泡沫塑料等，国外还有 用软木制成的吸声砖；当吸声材料25mm厚时能够吸收高频噪声，但几乎不吸收低频噪声吸 声材料厚度增加到50〜100mm时对低频噪声的吸收较好)隔声和吸声结构本身应对振动有较 大的阻抗，避免产生二次噪声③ 采用消声的办法：如在风机、压缩机和风管的进、出口等处设置消声器但它只能对 个别设备或管道部件起一定的消声作用④ 采用人体保护：当人们必须长时间在高噪声环境中工作或在115dB(A)以上强噪声中从 事短期工作时，可采用耳塞、耳罩或帽盔等器具施行人体保护。
水泥厂噪声治理设计标准及依据:《中华人民共和国噪声污染防治法》(1996)《工业企业场区噪声控制设计规范》(GBJ87-1985)《工业企业噪声测量规范》(GBJ122-88)《工业企业职工听力保护规范》(卫生监发(1999)第620号)《工业企业厂界噪声标准》(GB12348-90)《声环境质量标准》(GB3096-2008)《建筑隔声评价标准》(GBJ121-88)《建筑隔声测量规范》(GBJ75-84)《建筑制图标准》(GB/T 50104-2001)《建筑设计防火规范》(GBJ16-87)五. 水泥厂噪声控制工程措施简述目前水泥厂朝着大型化、自动化方向发展，对噪声的控制提出了更高的要求，但同时也 带来了控制噪声的有利条件，即对噪声源和噪声的传播可不必采用分散的、局部的控制方式， 而采用比较有效的集中控制方法六. 噪声控制工程措施的整体规划① 根据水泥厂工艺特点及噪声源分布情况，结合厂区总平面图，将噪声源分为窑头区域、 窑中转窑区域、窑尾区域，以及煤磨、水泥磨车间四大区域对各区域噪声源对厂界周边范 围造成的噪声影响进行评估，并确定各区域噪声源的降噪量；② 对各区域噪声源依据不同的降噪量设计不同的控制措施；③ 针对不同的噪声源类型设计不同的控制措施。
对集中布置在厂房内的群体噪声源，采取厂房墙体隔声辅以吸声和阻尼的方法，即根据 厂房的隔声量要求进行透声和漏声的隔声匹配，提高厂房的整体隔声量，并在厂房内进行阻 尼和吸声处理，以增加隔声结构的低频隔声量并减轻隔声压力，同时减小厂房内的混响声对空气动力性噪声如风机进排口噪声，排汽(气)噪声，以及余热锅炉烟囱排口噪声设计 配置针对性的消声器对于暴露于室外的机械、电磁噪声以及管道的流体噪声或节流噪声采取隔声罩(间)或隔 声屏障(围挡)措施七. 各区域降噪措施7.1窑头噪声源区域窑头噪声源内区域主要噪声源设备为，篦冷机周围的风机及罗茨风机，一般根据实际情 况采取以下措施：① 在篦冷机风机群周围，利用篦冷机房原建筑结构设置吸隔声屏，在吸隔声屏的内部设 置吸声结构，控制屏体内部的噪声辐射影响，提高屏体结构整体隔声量其整体结构隔声量 N18dB(A)② 在隔声围挡下方预留检修通道，安装隔声门隔声门隔声量N30dB(A)③ 在隔声围挡上开设通风口，以确保围挡内风机及电机的通风散热量通风口安装消声 器，消声器消声量N15dB(A)④ 对罗茨风机外壳进行外包保温棉的处理，降噪效果明显7.2窑中转窑噪声源区域转窑区域主要的强噪声源为水泥转窑筒体冷却风机，可采取以下措施：在转窑筒体冷却风机的侧面安装隔声屏障，隔声屏障安装在转窑平台之上。
采用钢制结 构，屏障高度根据现场实际确定，整体隔声量415dB(A)7.3窑尾噪声源区域窑尾噪声源区域内主要噪声源设备为原料磨及其风机，窑尾排风机，高温风机，离心风 机等该区域噪声源设备密集，根据现场情况及噪声源特性，对该区域的噪声控制要采取多 种措施结合运用的手段，确保该区域噪声达标① 原料磨风机、窑尾排风机、高温风机的降噪措施以上三种风机及电机在运转时噪声值约为95dB(A)左右，甚至根据其噪声特性及周边情 况可采取如下措施：对风机配备的电机安装隔声罩，隔声罩为拼装可拆卸式设计，有隔声检修门，隔声观察 窗，隔声罩顶部安装排风扇采取强制通风措施确保电机通风散热，并在相应位置开设通风口， 安装进、排风消声器隔声罩整体隔声量425dB(A)在风机的外壳及进出风口外壳进行隔声包扎，隔声包扎降噪量在8〜10dB(A)在原料磨风机及窑尾风机面向受声点方向安装一定高度的隔声屏障，整体隔声量在10〜 15dB(A)左右② 大型离心风机噪声处理1) 大型离心风机功率在300-500KW，风机外壳硅酸岩棉彩钢外包，有效吸音；2) 修密闭房间将风机与外界隔开，全部采用隔音墙；3) 进风、出风管道也采用外包硅酸岩棉彩钢，有效吸音；4) 出风管道消音处理是非常关键的，用管道套管道的方法，利用摩托车及汽车消音 原理，在设计风管有效截面积加一道外风管，为有效减少风机出口阻力，及影响流量。
在风管内做成锥管，并开孔①80或①100,使所有①80至①100通过横截面积是内风管 的5/3，经过实际使用，将原来108dB的噪声降到75-82dB③ 原料磨的降噪措施原料磨在运转时噪声值约为110dB(A)左右，根据其噪声特性及周边情况可采取如下措施:对原料磨电机安装隔声罩，隔声量425dB(A)由于原料磨体积巨大，高度达到15m左右，且周边管道设备密布，并要求三面都留有检 修通道因此对原料磨的降噪只能采取区域隔声的方法设置隔声围档，其隔声量在15〜 18dB(A)④ 在面对噪声源的厂界设置厂界隔声屏障，其整体隔声量在15〜18dB(A)厂界隔声屏 障的目的：在厂界边线形成最后一道“防御工事”，最终确保厂界噪声的达标7.4煤磨、水泥磨车间噪声源区域煤磨车间内有煤磨机、罗茨风机，水磨车间主要是水泥磨以上设备一般均安装在车间 室内，煤磨运转时噪声值在115dB(A)左右，罗茨风机运转时噪声值在95dB(A)左右大型水泥磨机从设计厂房和工艺布局时就应该考虑噪声的处理，例如，⑴土建采用全框架土建混凝土结构，而没有全部使用钢结构框架，四周的墙使用隔音空 心砖墙⑵在设计水泥磨房时，会考虑钢球、钢锻带起下落的位置及方向，将水泥磨机带起球锻 位置产生噪声较大的方向砌一堵空心砖的隔音墙：内部不用粉刷，就让它粗糙不堪，可以吸 音，消除噪声的影响。
⑶工艺上考虑在设计磨机时，尽量选用破碎能力差、粉磨能力强的工艺采用高效微锻 闭路挤压联合粉磨这样噪声在水泥磨系统属噪声最小的一般车间室内混响声严重根据设备噪声特点及现场实际情况，还可采取以下措施：1) 在厂房内部墙面及顶面设置吸声结构，以降低车间内部混响声，从而削弱设备噪声向车 间外的辐射传播进行吸声处理后，车间建筑结构整体隔声量N35dB(A)2) 车间墙面上、下适当位置留出通风口，通风口面积根据车间内设备散热量及室内换气次 数进行计算得到通风口安装进、出风消声器消声器消声量N25 dB(A)3）所有门、窗采用隔声门、窗隔声门、窗的隔声量均N30dB（A）4）孔洞缝隙采取隔声封堵措施，避免漏声导致的降噪效果下降7.5其它区域7.5.1提升机的消音处理大型提升机在提物料时产生的噪声对人体及周边环境影响巨大，特别是灰石提升机，刚 安装时扰得人心烦，基本上不能正常工作，最后将提升机外壳加装岩棉100mm-150mm，进行 隔音外壳用0.5mm的彩钢板铆接，通过上述处理，噪声危害会大大降低7.5.2余热发电噪声处理现在凡事已经上了余热发电的水泥厂都知道，余热发电在吹锅炉管道时，噪声尖啸声让 人无法忍受，这在水泥行业现在还是一个难题。
采取排出管道加装消音管道的方法、方式及 图形如大型风机的方式一样;增加一道程序，将排气风管引入地下，加装地下水池然后再外排 如此方法可使噪声从130dB降到65-75dB7.5.3矿山胶带输送机输送灰石的噪声处理胶带机桁架下方铺设花纹钢板或混凝土板，做折叠多波纹彩钢板，三面隔音通过几项 噪声处理方案的实施，噪声的危害可以得到一些有效的解决八. 小结在水泥生产的噪声综合治理上，设备的通风降温问题是一个亟待解决的问题，特别对主 要的噪声源（如球磨机，风机等）在装局部的隔声罩或隔声间后应采用通风冷却方式来降低设 备温度通过噪声治理，改善工作区域的环境和厂区周围的生活环境，是利国利民和保证水 泥企业的可持续发展的重要方面建议对新建的水泥企业在总体设计时，应考虑到噪声的防 治方案进行合理的布局，各水泥生产企业也应对噪声污染的状况引起重视，并应进行必要的 投资，以适应现代化文明生产的需要。
