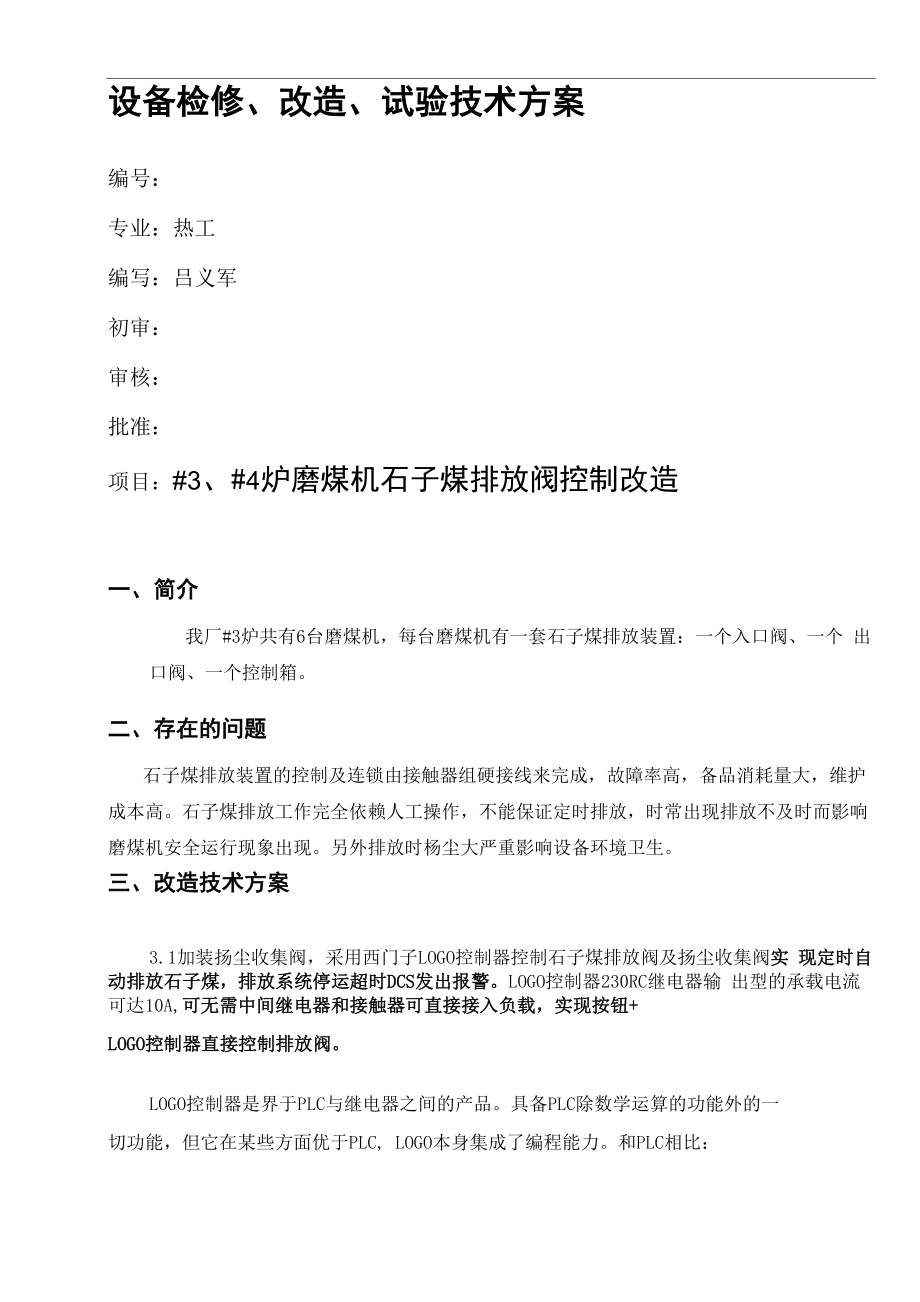

设备检修、改造、试验技术方案编号：专业：热工编写：吕义军初审：审核：批准：项目：#3、#4炉磨煤机石子煤排放阀控制改造一、简介我厂#3炉共有6台磨煤机，每台磨煤机有一套石子煤排放装置：一个入口阀、一个 出口阀、一个控制箱二、存在的问题石子煤排放装置的控制及连锁由接触器组硬接线来完成，故障率高，备品消耗量大，维护 成本高石子煤排放工作完全依赖人工操作，不能保证定时排放，时常出现排放不及时而影响 磨煤机安全运行现象出现另外排放时杨尘大严重影响设备环境卫生三、改造技术方案3.1加装扬尘收集阀，采用西门子LOGO控制器控制石子煤排放阀及扬尘收集阀实 现定时自动排放石子煤，排放系统停运超时DCS发出报警LOGO控制器230RC继电器输 出型的承载电流可达10A,可无需中间继电器和接触器可直接接入负载，实现按钮+LOGO控制器直接控制排放阀LOGO控制器是界于PLC与继电器之间的产品具备PLC除数学运算的功能外的一切功能，但它在某些方面优于PLC, LOGO本身集成了编程能力和PLC相比：•成本低：一台LOGO控制器可替代一组繁琐的继电器，一台LOGO的价格低于目 前控制柜内继电器组；LOGO控制器230RC继电器输出型集电源、CPU、输入输出于一体， 6台LOGO控制器总成本也低于1套PLC控制系统的成本。
•节约时间：LOGO可大大减少接线费用和时间•节省空间：应用LOGO使控制柜变得更小•工作稳定，具有抗振性及很强的电磁兼容性（EMC）•使用简便：短时间即可熟悉，无需学习编程语言，支持FBD（功能块图）和LAD （梯形图）编程,用户只需使用LOGO!面板上的键盘和屏幕，就可以轻松编写控制程序 以及调整参数设置.3.2每套石子煤排放装置设计就地操作方式（按钮直接控制电磁阀）做应急操作3.3控制回路接线及原理图见附件 技术措施、安全措施1.安装调试时要严格执行“两票三制”，确保人身设备安全五、备品备件单台磨：1个两位转换开关、1个中间继电器、2个指示灯、6个按钮、3只接近开关、3个两位 五通电磁阀、1个西门子LOGO 230RC控制器、1个LOGO DM8230R扩展模块、4*1 .Omm电缆 20米、若干接头及气源管六、工器具6.1万用表6.2.常用工具七、组织措施7.1设备部组织各班组、运行人员配合统一进行第3页共3页。
